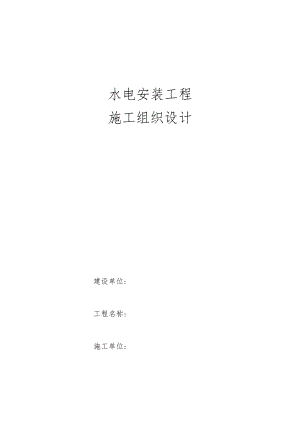

水电安装工程施 工 组 织 设 计.docx

水电安装工程施工组织设计建设单位:工程名称:施工单位:一、工程概况二、安装方法三、主要材料设备型号及规格四、主要配备及工种人员职责五、主要配备的设备-六、施工进度计划七、施工平面布置八、主要的安装技术措施九、安全生产措施十、文明施工一、工程概况本工程投资兴建的“.是由建筑设计院设计的，抗震设防烈度为7度、抗震等级为二级。该工程位于南侧,东与西大门隔路相望，南邻。本工程底层（层高为4m）设有楼梯间2个、出入门厅1个和门市16间（门市内有卫生间）。二至八层为住宅层（层高3m）：其中轴间的四个单元为二房一厅一厨房一卫生间，其中轴间的四个单元为三房二厅一厨房二卫生间。本工程设有2部双跑式室内楼梯，设有上人屋面及4个容重为15T的钢筋混凝土水箱。室内外高差为300,檐口高度为25m,总高度为28m。是一幢8层框架结构的“商住楼”,总建筑面积为5802m2,总投资造价约618万元。水卫分部主要有：生活及消防给水管道、排水管道、卫生器具（水龙头、水表）等分项工程。电气分部主要有：照明配管和管内穿线，电气照明器具及配电箱、开关、插座、电话系统和避雷等分项工程。二、安装方式本工程，生活给水管除屋面水箱采用镀锌钢管外，其余均采用PVC给水管；消防给水管采用镀锌钢管；室内排水管采用UPVC排水管；室外地下排污暗管采用480的混凝土预制管。镀锌钢管采用丝扣接头；混凝土预制管采用水泥砂浆接口，下做枕基，坡度为1%;UPVC管采用胶粘接，坡度为0.5%；PVC给水管接口采用胶粘接；管道穿梁、板、基础均应预埋或预留孔。排水立管与排出管连接采用2个45度弯头。排水横管与横、立管连接均采用顺水三通。UPVC排水管安装时，管道应设吊支架。室内应采用SG24/65型及SG24/S65型铝合金消火栓箱，内设SN65型消火栓1只或2只，QZ19型直流水枪1把或2把，DN65水龙带（长度25米）1条或2条。室外设型号为SQlOO地上式消防水泵接合器。所有的镀锌钢管外均应刷银粉漆二道；屋面消防管应刷红色调和漆二道至单向阀；埋地管均应外刷热沥青二道。电源：采用电缆W22-3X185+1X95型，沿电缆沟引自该小区配电室，进入本工程前加SC125保护。使用电压380/220V,电气保护接地形式采用TT系统。管线：照明线路除图中注明外，大于4根应采用BV-L5型导线套PVC20管，其余均采用BV-L5型导线套PVCI5管。引至插座的导线均为BV-3X2.5套PVC20管。底层插座回路采用SC20埋地敷设。电话系统中，用户线均采用四芯软电话线，23根穿SC20管，46根穿SC25管，大于或等于7根穿SC40管。入户线穿SC15管，其余客厅至卧室采用RVB-2X05穿SC15管。电视电缆除进户线由广电局确定，本工程仅预埋SC50管。电视系统仅安装箱体、用户盒及管线。WF1WF6在四层分线盒采用146H60+146ZB。配电箱安装高度，均距地1.5mo防护门电气管线均埋地敷设。户内配电箱为米黄色，其余箱面板均为绿色。店面插座均距地L8%管线采用BV-3X2.5PVC20顶板敷设，其余插座均距O.3m,管线采用BV-3×2.5PVC20埋地敷设。防雷接地：本工程，利用条形基础梁底部两根主筋焊通作接地电极及均压环。利用一40X4扁钢与防雷接地网焊通作为电气保护接地，共设5处。利用柱外侧两根主筋与防雷网焊通作为防雷引下线，共设8处，分别设于轴上与A轴、C轴相交处的框架柱上，轴上与A轴、C轴相交处的框架柱上，轴上与A轴、C轴相交处的框架柱上，轴上与A轴、C轴相交的框架柱上。同时，在轴上与A轴相交处的框架柱上,轴上与C轴相交的框架柱上设有两处防雷测试口，测试口距地0.3m。屋面防雷：利用梁上部两根主筋与防雷网焊通作分格条；利用女儿墙压顶内210钢筋焊通作屋面防雷网。梯间屋面则利用天沟内1io钢筋作梯间屋面防雷网。突出屋面金属管体应用连接卡与防雷装置焊通，连接条采用10镀锌钢筋。电气保护接地与防雷接地共用一个接地装置。接地电阻实测值要求等于或小于4欧姆。三、主要材料设备型号及规格1、水卫分部工程主要材料设备型号及规格见下表:序号设备或材料名称型号规格单位数量1给水镀锌钢管DNlOO,80,65,50,40IOm4.8/15.6/1.4/1.9/0.82华亚PVC管DN65,50,40,32,25,20,15IOm2.9/7/24/4.5/22/32/50.43振云UPVC排水管D160,110,75,50IOm7/50.9/19.3/39.14振云UPVC雨水管DllOIOm33.45沪产水龙头DN15个642、电气分部工程主要材料设备型号及规格见下表:序号设备或材料名称型号、规格单位数量1总配电箱AL0/XRM-12-3-P台2集中电表箱AL1/DXR-11-0-11位台3集中电表箱AL2/DXR-11-0-11位台4集中电表箱AL3/DXR-20-0-20位台5开关盒、插座盒8610个6振云PVC阻燃DN20,DN15IOOrn管7信德士铜芯线BVl.5,2.5,4,6,10IOOm8单联单控开关A86K11-1010个9双联单控开关A86K21-1010个10单联双控开关A86K12-1010个四、人员配备及工种人员职责1、人员配备：安装施工员：XXX安装质检员：XXX材料采购员：JOQL资料管理员：;电气班组长：XXX水卫班组长：劳力需用量：电气班组技术工7人，杂工6人；水卫班组技术工8人、杂工9人。安装施工员兼任工地的安全员，水、卫班组长为工地安全机构的成员。2、人员职责：安装施工员：应对本专业的施工质量负全面责任。应提前熟悉图纸、了解设计意图、及时掌握操作工艺要求，积极指导班组做好各工序的施工、检查和验收工作。认真做好技术安全交底和技术复核工作，并主持和组织班组进行工序的交接检。安装质检员：应对本专业的施工质量负主要责任。应提前熟悉图纸、了解设计意图、及时掌握验收评定标准，积极督促班组做好各工序的施工质量，主持和组织分项工程（检验批）施工质量的验收评定。材料采购员：应对材料、设备的采购质量负完全责任。认真按照采购清单要求的型号、规格和数量，以及进场时间进行采购。没有出厂合格证或质量证明文件的产品，一律不得采购进场。材料采购员有负责收集各类材料、设备出厂合格证或质量证明文件并移交资料管理员归档的义务。资料管理员：应对资料的保管、整理、收集、填写和完整性、真实性负主要责任。并应在现场施工员的配合和指导下做好内业资料表格的填写和记录。工地的各种检查时都应及时将资料送到受检，工程竣工后、验收前应将整套资料移交项目部（并入单位工程资料中去）。工种班组长：对本专业工种的施工质量负完全责任。班组自检不合格的工序不得移交给下道工序施工和移交给专职质量检查员检查。组长应提前熟悉图纸、了解设计意图、及时掌握操作工艺要求,积极指导组员做好各工序的施工,并认真传达分项技术安全交底内容落实到每个成员，参加专职质检员组织的分项工程（检验批）质量验收工作。对验收不能通过的工序（产品）应在规定的时间内主动积极的进行返工、返修。组员：对由本人亲手操作施工的工序（产品）的质量负有主要责任。应认真按照技术安全交底内容和操作规程施工,服从施工员（质检员）的管理、听从班组长的安排，具有良好的职业道德修养。除以上各自的职责外，大家应服众调配，做到既分工又不分家,密切配合，愉快合作，从而使整个项目施工顺利进行。五、主要配置的施工设备电动板牙机1台，手动板牙机1台，电焊机1台，冲击电锤2台，试压泵1台，端子压接钳1副，接地电阻测试仪1台，兆欧表1台，液压弯管机1台。六、施工进度计划为确保工期如期完成，水电安装要合理安排劳力，进行交叉作业穿插施工，以便在竣工前业日集中力量投入全面调试和处理修整工作，确保质量和工期。1、水电配合土建进行预埋阶段的工序安排（见附表1）：土建施工基础时埋设接地,利用JL内两根主筋焊接成闭合回路,利用框架柱内对角两根主筋连续焊接至顶；预埋水电进户管洞，土建主体施工时配合预埋电气管线，预留给水排水孔洞；每层框架柱钢筋绑扎好后，立即焊接接地引下线，楼层模板安装好后，绑扎钢筋前就进行灯头盒、给水排水预埋洞等定位安装工作；楼层梁板的钢筋绑扎过程中配合土建开始布设电线管预埋，确保水电与土建能同步完成，同时进行隐蔽验收，主体封顶后及时安装避雷带。2、土建封顶后的工序安排：配合土建楼层拆模，对楼层的线盒、灯具盒，进行清理和安装，一旦土建内墙粉刷完成，逐层再进行管内穿线和电箱并线。给水排水管道在土建内墙打底后集中力量安装。土建屋面完成后，进行避雷网安装。在土建进行油漆、涂料工序前，逐层进行灯具开关插座等安装，最后进行照明配线的管内穿线和配电箱并线。在土建油漆、涂料工序完成时，将所有的灯具安装完整。最后在竣工前的15天内接通正式或临时水源、电源，对给水、排水和电气设备的安装工程的所有分项进行总调试和外观修整,以便按期交付使用。七、施工平面布置施工现场平面布置，由土建施工统筹安排，水电安装工程服从土建工程的施工，但要求工地提供1间仓库（或工具间）给水电班组堆放材料、设备和工具。八、主要的安装技术措施1、施工前的准备:组织班组认真学习施工图纸，充分领会设计意图，认真进行自审，提出切合班组实际的施工方案，明确分工指定专人负责，考虑安装工艺细节的实施，按照分项进行具体的技术交底，并有针对的学习水卫、电气安装工程施工质量验收规范中的有关章节。2、防雷接地的技术措施：圆钢与圆钢搭接长度（La）：采用双面电焊时La26d,若条件限制采用单面焊接时Lael2d,要求焊接牢固、焊缝饱满。利用柱内的主筋作引下线与基础接地网连接成一整体，为避免漏焊，施工员（质检员）应在进行隐蔽前，认真核对图纸保证引下线无漏焊、误焊现象;同时，在隐蔽时应将柱内被利用的主筋的位置分别作出标志（标识）,以保证准确无误。接地体的接地电阻不应大于10欧姆。突出屋面的金属件均与避雷系统可靠连接，焊缝金属表面应均匀，不得有裂缝、焊渣等缺陷。3、电气装置安装的技术措施电气进线配管采用镀锌钢管，加套焊接，套管长度约为套管外径的2倍，要求焊接牢固。钢管和配电箱的接地保护线要办理隐蔽验收记录，并进行接地电阻的测试，以保证保护接地线的可靠连通。其他配管采用PVC阻燃塑料管，埋设时必须按设计要求做好，位置要准确无误,接头连接须使用配件加塑料粘结胶水连接,连接口不留空隙,以防止水泥浆渗入堵塞。弯管时要用专用弹簧做的弯管工具弯作，以防管道变形，弯曲半径要大于管子外径的6倍，管子弯曲处的弯曲度应小于管子外径的10%。配电箱安装应严格按图施工，位置应正确，箱体开孔应合适，口边整齐；配电箱盖应紧贴墙面，零线要用零线端子连接，不能有绞接；箱体安装垂直偏差不应大于3mm；箱体与建筑物接触的部位应刷防腐油。开关、插座的标高、位置应严格按图施工,同一场所的高度偏差不大于5mm,成排时其高度偏差不大于2mm,面板垂直度偏差不大于0.5o4、给水、排水管道的安装技术措施：给水管道的安装采用丝扣连接，螺丝应无损坏，应与螺接管配件密切配合（即管配件上紧后只露出23个螺牙为合格），给水管道安装前，应按图纸确定管道位置，并拉线拉直后打上管支架，最后才安装管道。对于排水横管要用水平尺测量排水坡度，所有楼板预留洞应进行二次灌浆，并对其进行灌水试验。室内给水管道试验压力不应小于0.6MPa,试验压力应为工作压力的L5倍，且不大于IMPa,水压试验时，在10分钟内压力降不大于0.05MPa,且不渗漏为合格。埋设在地下或地板下的排水管道的检查口，应设在检查井内，井底表面应有0.05坡度，坡向检查口的法兰。暗装或埋地的排水管道，在隐蔽前必须做灌水试验，其灌水高度应不低于底层地面高度,灌水15分钟后，再灌满水并观察5分钟的时间，液面不下降为合格。5、卫生器具的安装技术措施：卫生器具的连接管，S弯应均匀一致，不得有凹凸等缺陷。卫生器具的安装，宜采用预埋螺栓或膨胀螺栓固定。如用木螺丝固定，预埋的木砖须作防腐处理，并应凹进净墙面10o卫生器具支、托架的安装须平整、牢固，与器具接触应紧密，安装位置应正确，允许偏差：单独器具Iomm。安装应平直，垂直度的允许偏差不得超过3mm。地漏应安装在地面的最低处，其篦子顶面应低于设置处地面5mm。九、安全施工措施进场前对班组所有人员进行“三级安全教育"，经考核合格后方可进场施工;每个分项工程施工前对班组所有成员作详尽的安全技术交底。定期组织工人学习本工种的安全操作规程及有针对性的安全知识。要求每个组员严格遵守安全技术操作规程，正确使用个人劳动保护用品,熟悉并能掌握本工种的安全作业知识,做到不伤害自巳、不伤害他人、不被他人伤害，从而杜绝违章作业、违章指挥的现象。对违章者按公司和项目部的有关制度和规定进行处分，直至罚款；触犯刑法的，依法追究刑事责任。班组必须定期对所使用的电动工具进行检查维护，以防止意外事故发生；认真做好施工用电管理，不能随意乱拉、滥接临时用电线路等，现场临时用电接线必须符合安全规范规定，并应设有漏电保护装置。总而言之，要做好安全措施，做到不出现工伤事故，不影响生产。十、文明施工进入现场操作的员工应胸前佩挂工作牌，并应穿戴整洁，严禁衣冠不整者进入施工现场，时刻做好个人卫生工作；施工现场应保持整洁，材料工具堆放应整齐，做到不浪费材料；热爱本职工作，工友间要团结友爱，互相帮助；在施工过程中要密切配合各工种施工，认真听取质监人员的批评、指导；在上班期间一律不得嬉戏、喧哗、猜拳和怪叫等不雅的行为；搞好文明施工，保质保量的完成工程任务。
