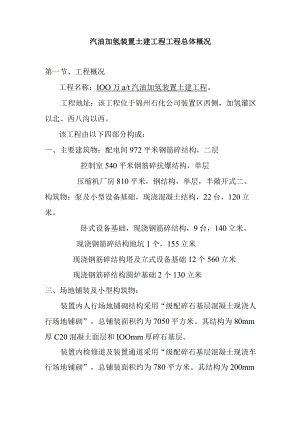

汽油加氢装置土建工程工程总体概况第一节、工程概况工程名称：IOO万a/t汽油加氢装置土建工程。工程地址：该工程位于锦州石化公司装置区西侧，加氢灌区以北、西八沟以西。该工程由以下四部分构成：一、主要建筑物：配电间972平米钢筋碎结构，二层控制室540平米钢筋碎抗爆结构，单层压缩机厂房810平米，钢结构，单层，半敞开式二、构筑物：泵及小型设备基础，现浇混凝土结构，22台，120立米。卧式设备基础，现浇钢筋碎结构，9台，140立米。现浇钢筋碎结构地坑1个，155立米现浇钢筋碎结构塔及立式设备基础12个560立米现浇钢筋碎结构圆炉基础2个130立米三、场地铺装及小型构筑物：装置内人行场地铺砌结构采用“级配碎石基层混凝土现浇人行场地铺砌”，总铺装面积约为7050平方米。其结构为80mm厚C20混凝土面层和IOOmm厚碎石基层。装置内检修道及装置通道采用“级配碎石基层混凝土现浇车行场地铺砌”，总铺装面积约为780平方米。其结构为200mm厚C25混凝土面层和150mm厚碎石基层。装置区内的排雨水明沟采用铸铁篦盖板混凝土明沟，总长度为130米，沟宽为30OnIn1。围堰为水泥混凝土围堰，长度为60米。四、土方及临时工程土方工程量：挖方量为15600立方米。临时配电间：67平米。一层砖混结构。第二节、施工场地条件施工场地已进行封闭，地表堆放一常改造时的建筑垃圾。施工用水、电由建设单位送至施工区域50米内。场内无可利用暂设房,现场设临时办公室及小型材料仓库。由于施工场地为新建装置区，施工难度较小。自然条件：基本风压0.6KNm2基本雪压04KNm2最大冻结深度为HOcm
