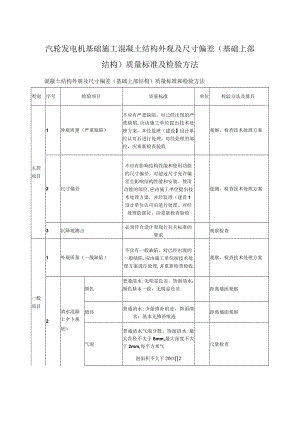

汽轮发电机基础施工混凝土结构外观及尺寸偏差（基础上部结构）质量标准及检验方法.docx

汽轮发电机基础施工混凝土结构外观及尺寸偏差（基础上部结构）质量标准及检验方法混凝土结构外观及尺寸偏差（基础上部结构）质量标准和检验方法类别序号检验项目质量标准单位检验方法及器具主控项目1外观质量（严重缺陷）不应有严重缺陷。对已经出现的严重缺陷,应由施工单位提出技术处理方案，并经监理（建设】设计单位认可后进行处理。对经处理的部位，应重新检查验收观察，检查技术处理方案2尺寸偏差不应有影响结构性能和使用功能的尺寸偏差。对超过尺寸允许偏差且影响结构性能和安装、使用功能的部位,应由施工单位提出技术处理方案，并经监理（建设1设计单位认可后进行处理。对经处理的部位，应重新检查验收量测，检查技术处理方案3沉降观测点必须符合设计和现行有关标准的要求观察检查一般项目1外观质量（一般缺陷）不宜有一般缺陷。对已经出现的一般缺陷,应由施工单位按技术处理方案进行处理,并重新检查验收观察，检查技术处理方案2清水混凝士夕卜观颜色普通清水:无明显色差。饰面清水：颜色基本一致，无明显色差距离墙面观察修补普通清水:少量修补痕迹。饰面清水：基本无修补痕迹距离墙面观察质¾气泡普通清水气泡分散。饰面清水:最大直径不大于8mm,最大深度不大于2mm,每平方米气泡面积不大于20ci2尺量检查裂缝普通清水:宽度小于O.2mm。饰面清水：宽度小于0.2mm,且长度不大于IoOOmnl尺量、刻度放大镜检查光洁度普通清水:无明显漏浆、流淌及冲刷痕迹。饰面清水：无漏浆、流淌及冲刷痕迹，无油迹、墨迹及锈斑，无粉化物观察对拉螺栓孔眼饰面清水:排列整齐,孔洞封堵密实，凹孔棱角清晰、圆滑观察、尺量检查明缝饰面清水：位置规律、整齐、深度一致、水平交圈观察、尺量检查蝉缝饰面清水横平竖直冰平交圈、竖向成线观察、尺量检查一般项H3预埋螺栓允许偏差预埋管中心*不大于01自，且不大于Iomnl钢尺检查孔壁垂直度不大于A6/200,且不大于10吊线检查I1L埋式中心±2mm在根部、顶部用钢尺检查垂直度Z6450吊线检查顶标高O-IOmm水准仪检查活动锚桁中心<5mm钢尺检查标高015nun水准仪检查水带槽的W5mm水平尺检查带螺孔的2mm水平尺检查4基础中心线位移10mm经纬仪和钢尺检查5柱梁中心线对基础中心位移5mm经纬仪和钢尺检查6层面标高偏差台板部位*(TO0)010(普通清水-80；饰面清水05)mm水准仪检查7其他部位-20-0mm水准仪检查8柱梁截面尺寸偏差-5+8（普通清水土5；饰面清水mm钢尺检查9表面平整度8（普通清水4;饰面清水3）mm2m靠尺和楔形塞尺检查10墙柱全高垂直偏差10mm经纬仪或吊线及钢尺检查11预留孔中心线位移10mm钢尺检查水平高差5mm钢尺检查12预埋件中心位移10mm钢尺检查与混凝土面的平整度偏差5mm直尺和塞尺检查相邻预埋件高差W5mm水准仪检查水平偏差3mm水平尺检查标高偏差To+2mm水准仪检查13平面外形（长、宽）尺寸偏差+10mm钢尺检查注：d为螺栓直径；L6为螺栓长度。*预埋螺栓全数检查，其最大偏差值必须满足设备安装要求。*-10-0适用于有垫铁安装工艺；0-10适用于泵送混凝土和无垫铁安装工艺。
