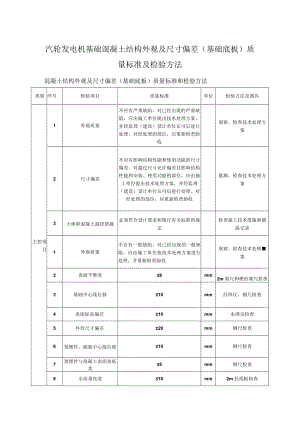

汽轮发电机基础混凝土结构外观及尺寸偏差（基础底板）质量标准及检验方法.docx

汽轮发电机基础混凝土结构外观及尺寸偏差（基础底板）质量标准及检验方法混凝土结构外观及尺寸偏差（基础底板）质量标准和检验方法类别序号检验项目质量标准单位检验方法及器具主控项目1外观质量不应有严重缺陷。对已经出现的严重缺陷，应由施工单位提出技术处理方案，并经监理（建设）设计单位认可后进行处理。对经处理的部位，应重新检查验收观察，检查技术处理方案2尺寸偏差不应有影响结构性能和使用功能的尺寸偏差。对超过尺寸允许偏差且影响结构性能和安装、使用功能的部位，应由施工单位提出技术处理方案，并经监理（建设）设计单位认可后进行处理。对经处理的部位，应重新检查验收量测，检查技术处理方案3大体积混凝土温控措施必须符合设计要求和现行有关标准的规定检查施工技术措施和测温记录1外观质量不宜有一般缺陷。对已经出现的一般缺陷，应由施工单位按技术处理方案进行处理，并重新检查验收观察，检查技术处理案2表面平整度8mm2m靠尺和楔形塞尺检杳3基础中心线位移10mm经纬仪、钢尺检查4表面标高偏差±10mm水准仪检查5外形尺寸偏差±20mm钢尺检查6预埋件、插筋中心线位移10mm钢尺检查7预埋件与混凝土表面高低美5mm钢尺检查8全高垂直度10mm2m托线板检查
