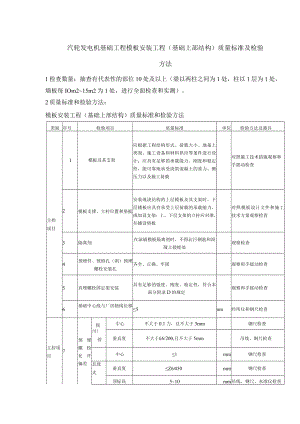

汽轮发电机基础工程模板安装工程（基础上部结构）质量标准及检验方法.docx

汽轮发电机基础工程模板安装工程（基础上部结构）质量标准及检验方法1检查数量：抽查有代表性的部位10处及以上（梁以两柱之间为1处，柱以1层为1处，墙板每IOm215m2为1处，进行全面检查和实测）。2质量标准和检验方法：模板安装工程（基础上部结构）质量标准和检验方法类别序号检验项目质量标准单位检验方法及器具主控项目1模板及其支架应根据工程结构形式、荷载大小、地基土类别、施工设备和材料供应等条件进行设计；应具有足够的承载能力、刚度和稳定性，能可靠地承受浇筑混凝土的重力、侧压力以及施工荷载对照施工技术措施观察和手摇动检查2模板支撑、立柱位置和垫板安装现浇结构的上层模板及其支架时，下层楼板应具有承受上层荷载的承载能力，或加设支架；上、下层支架的立柱应对准，并铺设垫板对照模板设计文件和施工技术方案观察检查3隔离剂在涂刷模板隔离剂时，不得沾污钢筋和混凝土接槎处观察检查4预埋件、预留孔（洞）预埋螺栓安装孔齐全、正确、牢固观察和手摇动检查5直埋螺栓固定架安装具有足够的强度、刚度、稳定性，符合本部分附录D的规定观察和手摇动检查6基础中心线与厂房轴线位移5nm经纬仪和钢尺检查主控项目7预埋螺栓允许偏差预川!管中心不大于0.1力，且不大于3mm钢尺检查垂直度不大于£6/200,且不大于5mm吊线、钢尺检查中心1mm钢尺检查且理式垂直度Z6450mm钢尺检查顶标高510mm吊线、钢尺、水准仪检查活动锚板中心<3mm钢尺检查标高015mm钢尺、水准仪检查水平带槽3nun水平尺检查带螺孔的11水平尺检查一般项目1模板安装（1）模板的接缝不应漏浆;在浇筑混凝土前，木模板应浇水湿润，但模板内不应有积水。（2）模板与混凝土的接触面应清理干净，并涂刷隔离剂，但不得采用影响结构性能或妨碍装饰工程施工的隔离剂。（3）浇筑混凝土前,模板内的杂物应清理干净。（4）对清水混凝土工程及装饰混凝土工程，应使用能达到设计效果的模板，模板接缝处应有防漏浆措施观察检查2梁、板起拱对跨度不小于4m的，应按设计要求起拱；当设计无具体要求时，起拱高度宜为跨度的l100031000水准仪或拉线、钢尺检3梁、柱、墙中心线对基础中心线位移3mm钢尺检查4梁、柱截面尺寸偏差-5+4（普通清水±4；饰面清水±3)mm钢尺检查5平面外形（长、宽）尺寸偏差-8+5mm钢尺检查6模板表面平整度3（普通清水W3；饰面清水W2）12m靠尺和楔形塞尺检查7模板拼缝高低差1mm直尺和楔形塞尺检查8全高垂直度8nm经纬仪或吊线和钢尺椅杳（）梁底模标高偏差±5（普通清水土5；饰面清水±3）mm水准仪测量检查10预留孔中心线位移5mm钢尺检查水平高差3mm水平尺检查11预埋件中心位移3（饰面清水2）mm钢尺检查与模板的间隙紧贴观察检查相邻预埋件高差3mm水准仪检查水平偏差2mm水平尺检查标高偏差TO+2mm水准仪检查注：dl为螺栓直径；L6为螺栓长度。当螺栓为套筒式时，套筒中心和螺栓中心偏差在自由状态下不得大于1mm。
