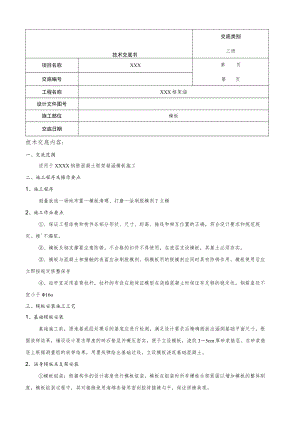

技术交底书交底类别三级项目名称XXX第页第页交底编号工程名称XXX框架涵设计文件图号施工部位模板交底日期技术交底内容:一、交底范围适用于XXXX钢筋混凝土框架箱涵模板施工二、施工程序及操作要点1、施工程序测量放线一场地布置一模板清理、打磨一涂刷脱模剂T立模2、施工作业要点、保证工程结构和构件各部分形状、尺寸、标高、轴线和相互位置的正确，符合设计要求和规范规定。接不漏浆。、模板及钢支撑要注意防锈，不合格的扣件不得使用，在底层支设模板，其基土必须夯实。、模板与混凝土相接触的表面应涂刷脱模剂。钢模板用的脱模剂应同时具有防锈作用。模板使用后应立即按规定修整保存、拉杆宜采用套筒拉杆，拉杆的布设应能保证模型在浇捣混凝土时保证有足够的稳定性，钢筋直径不宜小于16o三、模板安装施工工艺1、基础模板安装基础施工前，原地基或经处理后的基底应进行检测，满足设计要求后精确测放出涵洞基础平面尺寸。根据放样结果，铺设设计要求厚度的碎石垫层并碾压密实，便于立设模板，浇筑35cm厚砂浆垫层。在砂浆垫层上根据测量组的放样结果，用墨线弹绘出基础边线，立设模板浇筑基础混凝土。2、涵身模板及支架安装模板组装：根据构件的设计高度进行模板组装，模板在组装时所有螺栓全部紧固以增加模板的整体刚度，模板组装过程中，其对接缝使用海绵条堵用密封胶将接缝勾平，保证拼缝美观。清理模板面：使用抹布将模板的内表面清理干净，模板面涂刷脱模剂。对有缺损的模板不得使用。模板缝隙封闭：在组装完毕的模板内缝隙使用密封胶进行堵缝，要求胶面平整，不得影响混凝土的外观质量。吊装模板就位对线：测量出构件的边线，并用固定桩确定，弹出模板调正边线、控制线，对线过程中，施工人员采用钢撬棍进行微调，在有较大困难的点位上，使对线的误差控制在±3以内。模板校正：在模板安装的前期，采用在基坑表面进行水泥砂浆找平处理，以保证模底部的平整，并预调了初始的垂直度，模板采用纵横木楔加固方法。模板根部堵缝处理：在模板校正完毕，采取使用水泥砂浆封堵台模，底部无漏浆、烂根的现象，达到规范要求。洞内采用满堂钢管支架，钢管直径48mm,壁厚3.5mm。立杆间距90X90cm,下设5cmX5cm垫板，横杆步距120cm,为方便调节标高，立杆采用搭接形式，用扣件连接。支架顶部铺设双层方木，底层10XlOCm方木垂直线路方铺设间距60cm；上部顺线路方向铺设间距60Cm为10X5Cm的方木；方木顶铺设底模，底模标高采用顶托进行调整。为增加稳定性，支架应设剪刀撑，纵向每隔一排设一道。顶板或盖板支架安装方法如下支架安装方法如下：在基础上用墨线弹出纵、横向每排立杆的位置线。在基础上墨线交叉点摆放底座，将两排立杆按纵（横）向间距插于底座之上。用直角扣件将扫地杆按纵（横向）与立杆扣牢。取两根水平杆用直角扣件将其按横（纵）向扣紧在主节点上角，使其形成稳定框架。按上述程序安装其他立杆及水平杆。安装剪刀律及顶托。支架安装示意图见图3-1、图3-2。图3-1框架涵支架布置示意图3、拆模模板拆除根据现场同条件的试块指导强度，符合设计要求后由技术人员通知拆模以后方可进行拆模。拆模时必须保证涵洞表面及其棱角不因拆模而受损。拆模的顺序与模板的安装顺序相反，即先支的模板后拆、后支的模板先拆。（1）墙模板拆除保证涵洞表面及其棱角不因拆模而受损，先拆除墙外侧模板再拆除内侧模板，不得在墙上撬模板，或用大锤锤砸模板。（2）顶模板拆除拆除顶板时，先调节顶托，使其向下移动达到模板与顶板或盖板的分离要求，拆除时要保留养护支撑。顶板混凝土强度达到设计强度的85%方可拆除模板。（3）支架拆除当顶板混凝土强度达到设计强度75%以上，并得到监理指示后，方可进行支架卸落。先进行跨中部位的模板体系的松动和拆除，然后将两端的模板进行松动拆除，最后从上至下依次进行拆除作业。卸架时尤其要注意施工作业的安全。拆除脚手架应安排专人负责警戒，禁止非操作人员通行和地面施工人员穿行。长立杆、斜杆的拆除应由二人配合进行，不宜单独作业，拆除时应检查是否牢固，必要时应加设临时固定支撑，防止意外。按自上而下先装后拆，后装先拆的顺序。支架拆除顺序为：防护栏杆一剪刀撑一脚手片一大横杆一小横杆一立杆，自上而下拆除，一步一清，不得采用踏步式拆除，不准上、下同时作业。如遇强风、大雨等气候，不能进行支架拆除。拆卸的钢管与扣件应分类堆放，严禁抛掷。吊下的钢管与扣件运到地面时应及时按品种规格堆放整齐。模板拆除后放在指定地点存放，保持水平存放，然后用铲刀、湿布进行清理，防止黏灰、结浆。模板有损坏变形的地方及时进行修理，保证下次使用质量。四、作业标准1、模板安装的允许偏差和检验方法应符合设计规范要求。表4-1模板安装允许偏差值项目允许偏差mm模板标高基础±15柱、墙和梁±10墩台+10基础±30墩台±20轴线偏位基础15柱或墙8墩台10模板相邻两板表面高低差2模板表面平整5预埋件中心线位置32、拆除承重模板及支（拱）架时混凝土强度应符合下表规定。表4-2拆除承重模板时混凝土强度要求序号结构类型结构跨度（m）达到混凝土设计强度标准值的百分率（%）1板、拱<225028275>8100五、环境保护注意事项1、施工现场的雨水等，需进入沉淀池后，方可排入既有污水管道。2、模板加工过程中使用的电锯、电刨等，应注意控制噪音，夜间施工应遵守当地规定，防止噪声扰民。加工和拆除木模板产生的锯末、碎木要严格按照固体废弃物处理程序处理，避免污染环境。六、安全注意事项1、施工人员进入现场必须佩戴合格的安全帽。2、施工中应搭设供操作人员上下的步梯。3、高处和临边洞口作业应设护栏，张安全网，如无可靠防护措施，必须佩带安全带，扣好带扣。高空、复杂结构模板的安装与拆除，实现应有切实的安全措施。4、拆除脚手架应安排专人负责警戒，禁止非操作人员通行和地面施工人员穿行。5、如遇强风、大雨等气候，不能进行支架拆除。交底人意见：交底人：复核人意见：复核人：监理意见：签字：接收交底人:1、本表由施工单位填写，交底单位与接受交底单位各保存一份。2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可以不填写
