滤池进水总渠叠梁闸技术要求.docx

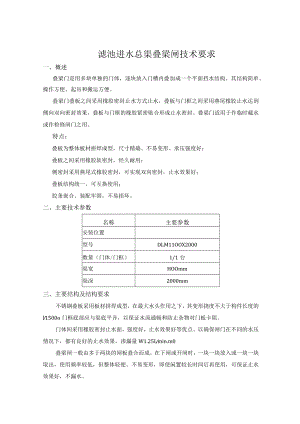

滤池进水总渠叠梁闸技术要求一、概述叠梁门是用多块单独的门体，逐块放入门槽内叠加成一个平面挡水结构。其结构简单、操作方便、起吊和搬运方便。叠梁门叠板之间采用橡胶密封止水方式止水，叠板与门框之间采用燕尾橡胶止水达到侧向双向密封效果，叠板与门框的橡胶紧密贴合形成止水密封。叠梁门适用于作临时截水或作检修闸门之用。特点：叠板为整体板材拼焊成型，尺寸精确、不易变形、承压强度好；叠板之间采用橡胶软密封，经久耐用；侧密封采用燕尾式橡胶密封，可实现双向密封，止水效果好；叠板结构统一，可互换使用；胶条嵌合、装配牢固，不易损坏。二、主要技术参数名称主要参数安装位置型号DLM11OOX2000数量（门体/门框）1/1台渠宽HOOmm渠深2000mm三、主要结构及结构要求不锈钢叠板采用板材拼焊成型，在最大水头作用之下，其变形挠度不大于构件长度的l1500o门框底部应与渠底平齐，以保证水流通畅和防止杂物对门板卡阻。门体间采用橡胶密封止水面，强度好，止水效果好等优点。以确保闸门在不同的水压情况下，都有良好的止水效果，渗漏量W1.25Lmin.m0叠梁闸一般由多于两块的闸板叠合而成。在下闸或开闸时，一块一块放入或一块一块取出，使用频率较低，但整体轻便、不易变形，即使闲置较长时间后再使用，可保证止水效果好，不漏水。每块闸板的高度一定，可以互换，具有很好的密封性，达到需要的高度而且渗漏水量小。闸槽用不锈钢板折成槽形，与渠道上预埋钢板焊接安装。在槽形一侧装有止水装置燕尾式止水橡胶和高分子聚乙烯导轨，使得门体顺利上升和下降的同时，保证橡胶在规定的压缩量下不会变形和损坏，且能达到双向止水的工艺要求。四、工作原理：通过勾杆装置（渠宽超过2m以上的可以采用门架和专用抓落机构装置）起吊多块叠加门体，使其逐块上下运行，在满足最高水位的情况下达到止水密封的效果，从而达到疏通或截流的目的。五、主要材质部件材质闸槽不锈钢304门体不锈钢304密封体EPDM三元乙丙橡胶勾杆装置不锈钢304紧固件不锈钢304六、设备设计、制造检验所遵循的标准目录GB/T14173-2008平面钢闸门技术条件JB2932-1999水处理设备技术条件JB/T5000.9-2007重型机械通用技术条件切削加工件JB/T5000.3-2007重型机械通用技术条件第3部分：焊接件JB/T5000.5-2007重型机械通用技术条件第5部分：有色金属铸件JB/T5000.10-2007重型机械通用技术条件第10部分：装配JB/T5000.12-2007重型机械通用技术条件第12部分：涂装JB/T5000.13-2007重型机械通用技术条件包装GBl176-1987铸造铜合金技术条件GB1220-2007不锈钢棒GB50205-2001钢结构工程施工质量验收规范GB50231-98机械设备安装工程施工及验收通用规范GB50334-2002城市污水处理厂工程质量验收规范GB6414-1999铸件尺寸公差与机械加工余量GB8923-88涂装前钢材表面锈蚀等级和除锈等级GB4879-99防锈包装YJOlO抛丸喷砂技术条件及检验方法JB/T5000.1-2007重型机械通用技术条件产品检验七、设备的可靠性及耐久性令设备无故障运行时间在IOOOO小时以上。Q整机使用寿命在25年以上。八、设备的防腐A.不锈钢部件加工完后对其进行表面酸洗、钝化处理。B.碳钢件、铸件表面除锈达Sa2.5级标准。C.涂富锌底漆，云母氧化铁中间漆、环氧面漆、漆膜总厚度不低于160um。D.包装前对机加工面按GB4879标准要求做防锈处理。E.运输安装过程中涂层破损，严格按涂装工艺进行修复，其质量水平不低于原涂层的质量水平。F.其余未详严格依据技术文件涂装要求，对需要涂装表面按相关标准施工。九、供货范围成套供货：门体（叠板）、闸槽、止水密封体，吊环，勾杆装置
