    煤矿采区变电所设计说明.docx

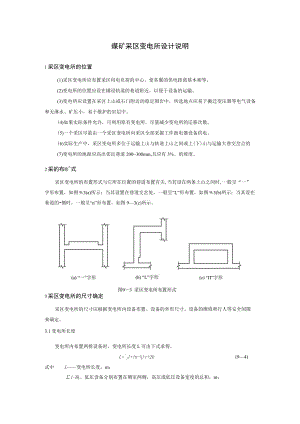

    煤矿采区变电所设计说明1采区变电所的位置(1)采区变电所应布置采区用电负荷的中心,使各翼的供电距离基本相等。(2)变电所的位置应设在铺设轨道的巷道附近,以便于设备的运输。(3)变电所应设置在采区上山或石门附近的稳定围岩中,所选地点应易于搬迁变压器等电气设备和无淋水、矿压小,易于维护的岩层中。(4)如果实际条件允许,可利用原有变电所,尽量减少变电所的迁移次数。(5)一个采区尽量由一个采区变电所向采区全部采掘工作面电器设备供电。(6)实际生产中,采区变电所多位于运输上山与轨道上山之间或上(下)山与运输大巷交岔点的(7)变电所的地面应高出邻近巷道200300mm,且应有3%。的坡度。2采的布®式采区变电所的布置形式与它所在位置的巷道布置有关,当其设在两条上山之间时,一般呈“一”字形布置,如图9-3(a)所示;当其设置在巷道交岔处,一般呈“L”形布置,如图9-3(b)所示;当其设在巷道的侧时,一般呈“n”形布置,如图93(c)所示。3采区变电所的尺寸确定采区变电所的尺寸应根据变电所内设备布置、设备的外形尺寸、设备的维修和行人等安全间隙来确定。3.1变电所长度变电所内布置两排设备时,变电所长度L可由下式求得。L=jl+(n-)t+2b(94)式中L变电所长度,m;l-高、低压设备分别布置在碉室两侧,高压或低压设备宽度的总和,m;一变电所内高、低压设备的数目,台;t-设备之间间隙,需侧面检修时,留设0.8m,不需要检修时,留0.10.3m;b一嗣室两端设备距墙壁之距离,需侧面检修时,留设0.5m,不需检修时,留设0.10.3采区变电所的高度一般为2.53.5mo32变新?宽#布置两排设备时,变电所宽度B为:3=2c+A+O+d(95)式中B变电所宽度,m;C-设备与墙壁之间间隙,需检修时,取0.5m,不需检修时,取0.10.3m;4高压设备中最大设备的宽度,m;D低压设备中最大设备的宽度,m;d中部人行道宽度,1.2m。4采区变电所的支护采区变电所应采用不燃性材料支护。一般情况下采用拱形石材砌砧,服务年限短的可采用装配式混凝土支架,尽量采用锚喷支护。采用石料支护时,弓虽度等级不小于MU30。采用混凝土拱时强度等级不低于C15。铺底可用ClO混凝土。变电所碉室长度超过6m时,必须在碉室两端各设一个出口。其通道在5m范围内应采用不可燃材料支护。不运输设备的一个出口,断面可略小。嗣室与通道的联接处,设防火栅栏两用门。防火栅栏两用门的挡墙可用ClO混凝土砌筑。设有两个通风道的采区变电所,一个用于进风,一个作为回风。通道宽度以能通过最大件设备及安装标准防火栅栏门为原则。
