工业园4号路顶管专项施工方案培训资料.docx

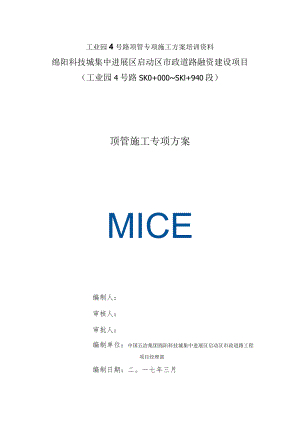

工业园4号路顶管专项施工方案培训资料绵阳科技城集中进展区启动区市政道路融资建设项目（工业园4号路SK0+000SKl+940段）顶管施工专项方案MICE编制人：审核人：审批人：编制单位：中国五冶集团绵阳科技城集中进展区启动区市政道路工程项目经理部编制日期：二。一七年三月目录第一章编制根据11.1 编制根据11.2 编制原则21.2.1 遵守招标文件要求的原则.21.2.2 确保工期的原则.21.2.3 确保质量创优的原则.31.2.4 安全第一、预防为主的原则.31.2.5 文明施工的原则.31.2.6 环境保护的原则.3第二章工程概况32.1 工程概要32.1.1 总体概述.32.1.2 工业园4号路横穿Blo道路污水管道顶管.42.2 场地工程地质条件42.2.1场地位置.42.2.27象、水文.42.2.3工程地质条件.42.2.4工程特点.52. 2.5顶管工程要紧工程量7第三章施工部署73.1施工准备73. 1.1技术准备73. L2作业条件.83.2 要紧的机械设备83.3 劳动组织计划103.4 施工材料物资准备103.5 工期准备103.6 组织机构123.7 项目要紧管理人员133.8 各部门职责133.9 进度、质量与安全操纵目标17第四章施工方法174.1 工艺流程174.2 施工准备184.3 施工放样194.4 施工工作坑施工方案194.5 顶管预注浆234.6 顶管施工方案25第五章顶管穿越采取的措施315.1 顶管挖土措施315.2 顶管施工技术措施325.3 测量监测措施335.4 通风照明措施335.5 顶管施工中可能出现的问题及采取的措施34第六章质量保证措施406.1 质量目标406.2 施工保证措施406.3 技术保证措施416.4 制度保证措施416.5 材料保证措施426.6 质量操纵要点及操纵措施43第七章雨季施工措施44第八章安全生产保证体系及措施458.1 安全目标458.2 安全生产保证体系468.3 安全生产保证措施468.4 临边防护488.5 顶进中防毒、防燃、防爆、防水48第九章应急救援预案489.1 应急救援组织机构成立489.2 救援器材50第十章文明施工、环境保护保证体系及措施5110.1 文明施工、环境保护目标5110.2 文明施工、环境保护保证体系5110.3 文明施工、环境保护保证措施51第一章编制根据1.11编制根据、工程合同，如下表IT表1-1工程合同表序号合同名称编号签订口期1绵阳科技城集中进展区启动区市政道路项目勘察-设计-施工-融资建设一体化合同/2014年6月25日2、勘察报告序号报告名称图号图册1工业园4号路岩土工程勘察报告/3、施工图纸序号图纸名称图号图册1工业园4号路-排水工程34410004DR7202WS006-第三册4、工程使用的要紧国家标准及规范表1-2工程使用的要紧国家标准及规范序号规范及规程名称编号1给水排水管道工程施工及验收规范GB50268-20082给水排水构筑物工程施工及验收规范GB50141-20083混凝土结构工程施工质量验收规范GB50204-20154工程测量规范GB50026-20075混凝土质量操纵标准GB50164-20116检查井盖GB23858-20097建筑边坡工程技术规范GB50330-20028混凝土结构设计规范GB50010-20105、要紧使用的工程行业标准及规范表1-3工程使用的要紧行业标准及规范序号规范及规程名称编号1建筑基坑支护技术规程JGJ120-20122市政排水管道工程及附属设施06MS2013建筑施工模板安全技术规范JGJ162-20084建筑施工组织设计规范JB-T50502-20095建筑深基坑工程施工安全技术规范JGJ311-20136钢筋焊接及验收规程JGJ18-20037给水排水工程顶管技术标准(CECS246：2008)8顶管工程施工规范DG/TJ08-2049-20086、主管部门批文(工程所在地区行政主管部门的批准文件，建设单位对施工的要求)7、企业条件(1)五冶集团公司通过执行的IS09002国际质量体系标准，质量手册体系运行程序等;(2)五冶集团公司有关施工技术、施工质量、安全生产技术管理、文明施工、环境保护等文件；(3)五冶集团公司对本工程确立的施工质量、工期、安全生产、文明施工、环境保护等方面的管理目标。8、国家颁布的与建筑有关的各类法律、法规；9、本公司现有的技术水平，机械设备，类似的施工经历；1.2编制原则满足招标文件要求与符合施工现场实际需要，确保工程安全、优质与按时完成，节约成本。1 .2.1遵守招标文件要求的原则服从业主、遵守设计，严格执行与遵守招标人提供的工程招标文件与补遗资料，满足项目组织的实际需要，并根据实际情况提出优化设计与建设方案建议。2 .2.2确保工期的原则严格遵守招标文件所规定的合同工期，根据本段工程的特点与要求，在保证质量与安全可靠的前提下科学、合理地安排各项目的施工工序与顺序，确保施工工期，并力争提早完成。1.2.3确保质量创优的原则确立工程质量目标，制定创优规划，严格按照£09001:2015标准制定的质量体系运作,以工作质量确保每道工序与各分项工程质量。建立健全质量保证体系，确保“工程一次验收合格率达到100%,顾客满意率95%以上”的质量目标，争创优质精品工程。1.2.4安全第一、预防为主的原则确立安全工作目标，完善规章制度，严格按照GB/T2800L2011标准制定的职业健康安全体系运作。建立健全安全保证体系，制定安全保证措施与防护措施与应急预案，坚持标准化作业，确保安全生产。1.2.5文明施工的原则坚持自始至终对施工现场的全过程监控，以科学的方法实行动态管理，并按动、静结合的方法精心布置与规划施工现场。严格施工管理，开展文明施工活动，争创标准化文明施工现场。1.2.6环境保护的原则严格按照15014001:2015标准制定的环境体系运作，施工期间严格遵守国家与当地有关部门关于操纵环境污染的法律与法规，采取有效的操纵措施，对扬尘、噪声、废水、废气与固体废弃物等进行全面操纵，创建文明施工现场。第二章工程概况2.1 工程概要2.1.1 总体概述绵阳科技城集中进展区启动区市政道路融资建设项目工业园4号路位于绵阳市涪城区河边镇与磨家镇，起点接科技城大道，设计起点桩号为SK0+000（本次设计起点接科技城大道辅道边线标高，桩号为SK0+025.96）,止点接已建的工业园4号路，止点桩号为SK4+265.238,路线全长4265.238mo1.1 .2工业园4号路横穿BlO道路污水管道顶管设计污水管道位于道路中线南侧6.0m,WTllW-112直径为600mm,管道埋深为7.3m-7.98m；WT12WT13管道直径为800mm,管道埋深为7.5-7.69m；该段管道现需横穿BlO道路(BlO道路为成绵复线高新站的重要交通枢纽，车流量很大)，污水管道管顶以上为现状道路、通信、燃气、自来水与BlO原有雨污水等管线。假如使用明挖明埋管施工，基坑较深，放坡远，地界受限、需中断交通与雨水排水系统，施工难度大，存在安全隐患。经业主，设计，监理与施工单位等多方商定，确定使用顶管施工，将WTIlWTI3段原设计污水管道改为中80Omm钢筋混凝土管(管材使用顶管专用钢筋碎加强管道)，长度70m,这样实现了地下穿越，能保证行人安全，交通流畅，不破坏原有街道。要紧工程数量管径：DN800mm,计70m左右，管材：顶管专用钢筋碎加强管。1.2 场地工程地质条件2. 2.1场地位置道路位于河边镇；有乡村道路连接，地理位置十分优越，交通便利。启动区范围内以丘陵为主，南、北地势较高，沿草溪河流域的东西向用地地势较平坦，区域分布有较多的台地。规划区用地高程在480米-620米之间，高差达150米，用地要紧高程多在494米-508米之间。3. 2.2气象、水文气象特性：绵阳属北亚热带山地湿润季风气候区。绵阳市年平均气温为14.7-17.30Co绵阳市年平均气温的年际变化不大，最高年与最低年仅差1.5C左右。绵阳市极端最高气温为36.139.5C,极端最低气温为-4.57.3°Co绵阳市降水量比较充沛，降水量的年际变化很大，绵阳市年均降水量825.81417毫米。其分布特点是：南北少，中部多；东边少而西边多。通常风速较小。仅在冬、春季北方大规模冷空气入侵或者夏季的雷雨天气时，才产生大风天气。该市以东北风到北风为盛行风。该市年均雾日在3.361.0天。4. 2.3工程地质条件D场地内地层要紧由人工素填土(Q4ml),耕土(Q4pd)；冲洪积粉质粘土、卵石层(Q4al+pl)；第四系全新统静水沉积(Q4h+al)淤泥；第四系全新统坡洪层(Q4dl+pl)粉质粘土；第四系晚更新统冰水堆积层（Q3fgl）粉质粘土、卵石层。下伏基岩为白垩系上统七曲寺组（KIq）泥岩、粉砂岩构成,地层岩性特征分述如下：素填土：褐红色，要紧由粘性土、碎石构成，结构松散系近期堆积。耕土：褐色、褐红色，含植物根系，结构松散，普遍分布于地表。粉质粘土：褐黄色，湿很湿，可塑软塑，含少量卵石，无摇振反应，干强度中等，可塑层整个场地普遍分布。卵石：杂色，稍密中密。卵石成分耍紧由岩浆岩构成，磨圆度较好，呈圆亚圆形，粒径以3080mm为主，最大可达180mm,充填物要紧为粘性土及混粒砂。要紧分布在沟谷地段。静水沉积淤泥：灰色，含较多腐殖质，饱与，流塑，要紧分布在鱼塘中。泥岩：褐红色、褐黄色，泥质结构，薄-中厚层状构造。强风化层岩质极软，岩芯呈土状及碎石状，中等风化层岩质较软，岩芯呈饼柱状与短柱状。局部与粉砂岩呈互层状。由于差异风化，偶夹强风化薄层，岩体基本质量等级均属V类，属极软岩，下伏整个场地，部分地段未揭露。粉砂岩：浅紫色、灰色，粉粒结构，泥钙质胶结，中厚层状构造。强风化层节理裂隙较发育，岩质较软，岩芯多层碎石状及砂状，中等风化层岩质较硬，岩芯呈长柱状及短柱状，呈透镜体分布于砂质泥岩中，岩体基本质量等级属IV类，属软岩整个场地均分布该层，部分地段未揭露。2）地下水为要紧为素填土中的上层滞水与赋存于卵石层中的孔隙潜水及少量基岩裂隙水，孔隙潜水受草溪河河水及大气降水补给，以地下迳流及蒸发等方式排泄。地下水对混凝土结构有微腐蚀性，对钢筋混凝土结构中的钢筋有弱腐蚀性。2. 2.4工程特点1）、本工程管线数量较多，牵涉到原建的地下管线，要紧是污水、雨水、燃气、通信、自来水管等。顶管埋深大，且穿越土层为砂砾石层顶进困难。2）本次工程纵向顶管管道不与任何地下管网交叉，其他地下管网均在本次顶管管道两侧及管道上方，对本次顶管不产生影响。污水管道顶管部分管道将穿越既有雨水管道、给水管道及燃气、电信管道。其穿越的具体情况见平面布置图。其中原雨水管道为D1200mm级钢筋混凝土承插管，管道埋深3.00m；给水管道为D300mn铸铁管道，管道埋深1.7m；通信为混凝土满包一组4根PVC波纹管，管道埋深约1.2m；燃气管道为D300PE管，管道埋深约0.8m；原污水管道为D600mnII级钢筋混凝土承插管，管道埋深3.72m。均在本次顶管管道埋深(7.3Om7.98m)以上，不对本顶管工程造成影响。管道平面布置图管道纵断面布置图2.2.5顶管工程要紧工程量序号井号或者桩号设计顶管管径(mm)长度(In)备注1W-Ill-W-11280030工作井1座，接收井2座2W-112-W-11380040小计70第三章施工部署3.1 施工准备1.1 .1技术准备1)开挖前认真审核设计图纸与说明，做好图纸会审与施工组织设计，确定顶管工作坑开挖断面与堆土位置。2)对有关人员做好书面交底工作，作好劳动力计划安排与进度计划安排。3)做好施工管线的平面位置与高程核对。1.2 .2作业条件i）±方开挖前熟悉图纸，熟悉顶进管道的实际长度，埋深，管道的设计要求与结构要求,掌握穿越段地质情况。2）与有关部门取得联系，办理有关手续，熟悉穿越段地下管线，障碍物实际情况，摸清地下是否有现状管线，高低压电线、电缆，并做好标志,确保施工正常顺利进行。3）根据本工程提供的地勘资料，地下水位标高为488.33497.03m,该段污水顶管工程穿越砂砾石层，设计管内底标高为493.86494.387m,管道埋置较深（最深约8.0m）施工时采取多台潜水泵排水处理。（地勘剖面图如下）4）施工区域内供水、供电、临时设施要满足土方开挖要求，保证道路平整畅通。5） 土方开挖的机械、运输车辆及各类辅助设备提早做好维修检查与进场工作。6）配备有关的设备、材料及各类辅助设施。7）做好围护搭设，设置明显施工标志与安全警示标志，提醒过往车辆与注意行人安全。8）做好现场环境保洁措施，防止扬尘污染。3.2 要紧的机械设备序号机械名称型号、规格数量生产厂家出厂日期1人工掘进工具管DN8001自制2014.22主顶千斤顶400t1200mm2扬州广鑫2014.53主千斤顶液压台32MPa、549Lmin可调1扬州广鑫2013.74导轨DN8001自制5钢靠背DN8001自制6环形顶铁DN8001自制7马蹄形中间顶铁DN8001.25m自制8电力开关柜5A、6路1自制9挖掘机lm31沃尔沃2012.310电焊机18kw2启东焊机2013.511钻机SH-IIO型1台套用于注浆12注浆泵及附属设备3SNS6型1套用于注浆13注浆泵及附属设备ISNS-2型1套/用于注浆14立式搅拌机350L2台/用于注浆15台钻1台/用于注浆16切割机1台/用于注浆17顶管机舱D18001台/用于管道顶进18主顶油缸500t4只/用于管道顶进19高压油泵31.5MPa1套/用于管道顶进20泥浆泵BW600/301台/用于管道顶进21吊车16t1台/用于下管及顶管设备安装22纠偏油缸800KN4个/用于管道顶进23发电机IOOKW2台/用于施工现场降水临时用电24降水泵7.5KW10台/120KW25井内抽水泵7.5KW4台/30KW26高压油泵站22KW1套/22KW27照明1KW10套/10KW3.3 劳动组织计划项目人数（人）备注普工20顶机操作人员8以上人员计划为施工单位考虑总体工程进度要求与确保工程需要而作的人员安排，后期根据实际情况进行增加。3.4 施工材料物资准备顶管数量备注80Omin钢筋混凝土顶管70m由经营采购部根据施工实际需要，作好资源调查，提早作好施工各类建筑材料的使用计划，并与生产厂家、供货商签订供货合同，提供确切的需要时间，待进场领到设计图后立即计算出用量并制定数量计划书。本工程所用要紧材料等应对其质量进行检验，合格后方能使用。3.5 工期准备计划工期：60日历天（2017年4月2017年05月）由度计划3691215182124273033363942454851545760虹桥及躺m工怫f一融棚歌酸激ltm翎在O湫掷3.5 组织机构中国五冶集团绵阳科技城集中发展区启动区市政道路工程项目部组织机构框图技术部主管：杨涛工程部主管：阳绍伟内亚资料缎组长:于洋技术组组长：杨涛（兼）主办：李蓉主办;王文斌税越主办:刘洪洪施工级组长：阳绍伟试验室主任：朗铭扬王办：熊志仁张耀国主办：刘林峰何凝缎长：扬涛主办:朱伟任思键主管：陈相财务部主管：彭友俊时苏都主力：黄好排水工区图3-1组织机构图3.6 项目要紧管理人员表3-4项目要紧管理人员表序号职务姓名序号职务姓名1项目经理徐克洪12经采部主管陈果2项目副经理童龙伟13财务部主管彭友俊3总工陈相14技术员刘洪建4施工经理裴明超15试验员罗艺5安全经理李志16资料员李娟6经营经理韩冰17施工员李乾坤7技术部主管杨涛18安全员邓刚8试验主任任思健19预算员刘云霞9资料主管于洋20材料员李由10工程部主管阳绍伟21质量员朱伟11安全部主管尹国平22测量员杨帆3.7 各部门职责（一）、工程管理部职责1、学习、贯彻执行国家与建设行政管理部门颁发的建设法律法规、标准、规程、技术规范，熟习根本建设程序、施工程序与施工规律，并在实践工作中全面运用。2、在项目经理的领导下开展工作，贯彻安全第一、预防为主的方针，按规范搞好现场安全防范措施，把安全工作落到实处，做到讲效益务必讲安全，抓生产首先务必抓安全。3、认真履行建设工程施工总承包合同条款，保证施工顺利进行，达到工程全面履约，保护企业的信誉与经济利益。4、认真熟悉施工图纸、熟悉各项施工方案，在施工过程中，做到方案先行，严格按照方案进行施工，无方案不准施工的原则。5、根据本工程施工图、现场特点及现场实际情况，对整个现场进行合理规划部署，并安排、实施,争创标化工地。6、为确保工程按照合同要求全面履约，编制工程总进度计划，并进行分解、细化。7、根据施工进度计划的需要，督促并落实现场施工材料、施工机械、器具按时进场,并处于合格状态，确保工程顺利进行。8、参加图纸会审，组织隐蔽工程验收，参加工程竣工交验，负责工程完好保护。9、完成项目经理交办的其他任务。（二）、技术部职责1、技术标准、规范管理，建立标准、规范台账，日常管理台账，并实时对标准、规范进行更新，确保标准、规范的有效性。2、图纸审查工作，审查内容包含图纸前后矛盾、表述不清晰、与现场实际情况不符、技术要求工艺需明确的内容。3、在分部分项工程开工前，项目部应针对项目实际情况编制专项施工方案并报总监理工程师审批完成后现场方可实施。4、在分部分项工程开工前，项目部应针对项目实际情况编制技术交底（特殊工序指导书）。5、针对设计院发出的设计变更内容，须管理且具体实施。6、负责培训开展的计划、课题、时间及要求等方面的制定，技术员负责拟定计划、开展情况、延期处理及管理资料的台账。7、负责项目技术资料的收集及整理工作。8、做好工程施工资料与图纸的收集整理工作，保证工程档案的完整性。（三）、质量部职责1、项目计量管理工作，项目部计量管理工作要紧计量器具的管理，包含台帐的建立、送检及检测合格证书的管理。2、具体负责制定分部分项工程质量一次验收通过率，制定单位工程质量要求。3、组织隐蔽工程质量验收，发现与解决质量问题，对施工过程中出现的质量缺陷，质量事故进行记录、整理、分析，及提出解决方案。并及时报告公司有关部门领导。4、对重要工序、重要部位的施工质量全过程监督及管控，发现质量隐患及时纠偏并下发隐患整改通知单。5、负责项目质量资料的收集及整理工作。6、每天进行巡检，巡查施工质量，做到过程中管控。（四）经营采购部职责1、制订、修订各项经营管理制度与办法并监督实施。参与公司招标书评审、投标书评审、合同评审。2、负责对合同履约进行监管；参与项目部的评价考核；负责项目部印章的监管。3、负责公司各项目部责任书的拟订与牵头组织经济技术指标的考核。4、负责公司年度计划、月计划的组织编制实施与落实、检查生产经营计划的完成情况。5、负责制订工程预结算管理制度或者办法、细则，汇总编制公司预结算并对其进行监督与操纵；负责公司统计与预（结）算系统管理。6、组织制订年度综合目标计划；负责编报公司各类统计报表并进行统计分析工作。按时向上级主管部门报送有关统计报表。7、牵头做好全面风险管理，加强风险报表的填报，完成风险管理常态化。（五）安全部职责1、遵守国家及有关行业的各类法律法规及有关标准，对项目施工生产安全管理工作负监督责任。2、负责规划建立工程项目安全管理体系，建立项目各项安全管理制度，落实项目各类岗位的安全职责，并组织项目安全管理有效运行。3、负责组织对工程实施安全管理工作的例行检查，组织召开工程项目的安全例会，并形成会议纪要。4、负责监督检查项目各个岗位人员安全管理行为，对未履行安全职责的人员予以警示，班组级人员的考核。5、参与项目安全技术措施方案的制定，并组织人员对安全技术措施方案的执行情况进行检查，并负责与项目其他系统沟通协调工作。6、协助项目经理组织每周的安全大检查活动，针对检查中发现的安全隐患，出具安全隐患整改通知单落实整改负责人、整改时间、督促技术系统出具整改方案，督促指导作业队伍进行整改，整改完成后组织人员予以验收，形成验收记录。7、协助项目经理组织对分包队伍进行各类安全教育活动，组织动态清理检查项目作业人员的三级教育情况及安全技术交底情况。8、负责履行项目与公司安全部门的周汇报职责，即每周以电话、电子邮件、传真等方式向公司安全技术部通报项H安全管理情况。9、负责工程项目重大危险源的评估与动态管理工作，并根据变化情况及时督促落实针对性较强的措施方案，并予以检查验收。10、负责组织对项目涉及的各类特殊工种上岗资格予以检查确认，动态管理特殊工种，检查特殊工种的持证情况，并检查对特殊工种的安全技术交底工作。11、负责组织按要求完成项目安全管理资料填写、记录。工程竣工后将安全技术资料交安全技术部。12、每月负责对施工过程中的安全防护措施费的落实情况进行一次统计，并报安全技术部。13、负责施工作业现场、项目办公区、生活区的消防管理工作，每周组织一次消防检查（灭火设施器材的配置情况、平面布置情况、生活区寝室内用电情况及库房油料油漆的堆放情况），并形成记录。14、若施工过程中发生的安全事故，首先协助项目经理组织应急救援与现场拍照取证工作，并在1小时内向公司安全技术部汇报。协助公司调查小组对事故的调查处理。15、负责编制有针对性的项目应急救援预案，落实有关人员的责任，配备必要的应急救援设备、设施。负责组织进行应急预案的演练工作，并总结改进形成书面材料；发生安全事故立即启动应急救援预案，组织有关人员采取有效措施进行救援，防止事态扩大，及时上报生产安全事故，协助事故调查组进行事故调查。（六）综合部职责1、负责对外宣传、形象设计、策划交流、树立良好的公司形象。2、负责后勤保障、车辆管理等工作，营造舒适安全的项目环境。3、负责管理保护好项目部网络系统，搞好项目部局域网的管理建设。4、负责项目部的党工团，员工之家的工作开展工作。5、供项目部员工餐饮、公务交通、会务服务、公务接待等后勤保障服务。6、负责办公营业场所的日常管理，安全，卫生，绿化等环境保护等的管理，低值易耗品的采购。（七）财务部职责1、参与制定本项目部财务制度及相应的实施细则。2、参与本工程项目可信性研究与项目评估中的财务分析工作。3、负责对财务工作有关的外部及政府部门，如税务局、财政局、银行、会计事务所等联络、沟通工作。4、负责资金管理、调度。编制月、季、年度财务情况说明分析，向公司领导报告公司经营情况。5、负责每月转账凭证的编制，汇总所有的记账凭证。6、负责项目总账及所有明细分类账的记账、结账、核对，每月完成会计报表的编制,并及时清理应收、应付款项。7、负责项目全年的会计报表、帐簿装订及会计资料保管工作。8、负责银行财务管理，负责支票等有关结算凭证的购买、领用及保管，办理银行收付业务。9、负责先进管理，审核收付原始凭证。10、负责编制银行收付凭证、现金收付凭证，登记银行存款及现金日记账，月末与银行对账单与对银行存款余额，并编制余额调节表。11、负责员工工资的发放工作，现金收付工作。38进度、质量与安全操纵目标进度目标：根据合同工期及现场实际情况，单项工程工期为一年，满足业要紧求。质量目标：工序保分项，分项保分部，分部保单位工程质量，合格率100%；确保原材料、成品、半成品质量合格率100%,整体工程合格，争创优质工程。职业健康安全管理目标：主体责任生产安全死亡事故为0,责任事故重伤人数操纵在1人次/5亿元内，杜绝较大及以上生产安全责任事故，重大环境污染事件为0,火灾事故为0,职业病新发病例为0。第四章施工方法4.1 工艺流程施工准备一一测量放线一一场地平整一一设置施工标志与隔离带一一工作坑开挖设置一一设备安装一一顶管预注浆一一管道顶进一一管外壁压浆一一检查井施工一一闭水实验一一井周回填。4.2 施工准备1）封闭施工开挖前对车行道范围内的工作坑使用高度2.0m的围挡封闭，表面喷绘处理，并设置反光标志及警示灯，围挡距离工作坑边缘3m,在围挡外侧Im布设锥形筒，在显著位置设置提示标志牌，具备条件才能进行员路面结构的破除、工作坑的施工。围挡封闭范围见工作坑布置及围挡设置图。=3Wl11E顶管工程及围挡布置平面图2）原道路设施拆除a、人行道拆除将BIo道路原有地砖及路缘石、嵌边石用人工进行拆除，拆除时注意地砖的保护，然后统一堆放在不干扰施工的区域，对树池内的树木使用人工开挖，开挖时不能将树干挖伤或者挖断.根部务必预留土挖除时用薄膜将根部包裹以方便转运至移栽地点。b、路面结构层、检查井及雨水口拆除路面结构使用机械破除，使用破碎机械先将路面破碎在用斗式机械把破碎后的弃渣运至指定弃土场位置，过程中务必操纵不能将破碎面扩张到施工区域外，原有W-112污水检查井底标高比现设计污水检查井底面标高高3.06m,原有W-113污水检查井底标高比现设计污水检查井地面标高高3.39m,无法让BIo道路原有污水汇入4号路新建污水管线，因此需对原有2座污水井进行拆除,且位于工作坑开挖范围内的管道需要拆除,待新建W-112工作井及WT13同意井形成后，将其余污水管道恢复。主线结构层搭接纵断面示意图I，（单位cm）注1,片时封超塔反主线夹*M8tH釐二措W,2.拆除由时封1石，对眇&隹篦二碰的结构层拼接投上IB专行卷导第二，拼接都位余或压白实,更免出灵且装及为车次泉.4.3 施工放样测量人员对污水管道的平面布置、原有道路的高程进行施工放样，保证施工过程中在按图纸的同意范围内施工，顶坑开挖务必以沟底宽度至下往上算好开挖线的位置进行施工放样，避免开挖偏离位置。4.4 施工工作坑施工方案1、污水顶管工作坑尺寸选择1.1 长度:L=Ll+L2+L3+L4+L5=2+0.7+1.0+0.3+0.85=4.85m（¾5.0m）Ll管节长度2mL2千斤顶液压油缸长度0.7mL3运土操作间隙LOm（根据出土工具而定，宜L0L8m）L4管子顶进后，尾部压在导轨上的最小长度0.3m（顶钢筋混凝土管取0.306m）;L5后背所占工作竖井长度，包含横木、立铁、横铁，取0.85m。1.2 宽度:B=Dl+2S+2C=1.0+2*1.5+0.2*2=4,4mS管两侧操作宽度1.5m,通常为每侧L2ml.6m；C撑板厚度（m）,通常使用0.2m；Dl管外径（m）；（以80Omm计算）1.3 深度h=hl+h2+h3=8.52mhl地面至管道底部外缘7.98mhl管道底部外缘至导轨底面0.04mh3基础及垫层0.5m（深度以最深工作坑计算）2、工作坑设置根据排水管道的设计图纸及岩土地勘报告（地勘剖面图见图4-2）,该段污水管要紧穿越松散砂砾石层，污水顶管拟设置顶坑为1个，污水管道顶管顶坑设置在设计图原有检查井W112处，根据现场地质情况与借鉴其他同类顶管施工经验，满足机械设备要求拟定污水管道顶坑为d5000mm圆形工作坑，使用C30钢筋碎，壁厚40cm,钢筋使用HRB400工作井M7.近加坦僵H可勤矶）N8002%o工作井、接受井布置示意图2g热轧钢筋。（工作坑有关参数如下）工作井深度直径壁厚井底标高（M）W-1128.5M5M400mm492.497工作坑结构图1's¾wws¾oy/ /、/ /XxxxxxxkkkkkkxxxXxxxxxxxxxxxxxxx八£7×g*二：二3.1污水管道顶管工作坑工艺流程：土方开挖一圈梁施工一架立格栅钢架一喷混凝土初衬素混凝土封底一养护。（1）污水顶管工作坑使用人工直槽开挖，开挖时轮换交替从地面向下挖土，边挖边支撑，以避免出现塌方。从路面往下开挖时就要进行支撑,支护方法使用4.8*53钢管搭设满堂脚手架，钢管按纵、横间距Im设置，上、下口距模板边缘30Cm布设，模板使用钢模板，每向下挖一米做钢筋混凝土护壁后待混凝土达到强度后再向下挖。挖出的土用垂直提升机运至地面后外弃。人工清除找平至工作坑设计高程。（2）工作坑基础为了保证在坑内正常作业，防止工作坑地基沉降，影响管道顶进位置的准确性，首先将工作坑底清理平整、夯实后坑底浇筑50Cm厚C30、P6钢筋混凝土基础，并预埋螺栓，便于紧扣导轨。（3）顶背顶背要紧用作抵卸电动液压顶管机反作用力上的一种结构，要求足够的强度与刚度，在施工中能承受千斤顶的最大反作用力而不致破坏。作业坑开挖后，要求后背墙面表面应修整平直，并垂直于顶进管道的轴线，以免产生偏心受压，使顶力缺失与发生质量安全事故。污水顶管基坑顶背使用40Cm厚C30钢筋混凝土实心墙。顶进施工中，后背墙应添加钢板与方木作为顶机座，以扩散顶机对顶背的反作用力。顶背支座应与顶背贴紧，使其均匀分散所受反作用力。(4)基坑排水为确保顶管安全与顶进质量，要求顶坑内干燥无水。沿坑底内设置0.3*0.3排水边沟,将水收入集水坑(MU7.5水泥砂浆砌筑砖墙)，用潜水泵抽出排到道路面的排水沟内。(排水设置详顶坑及围挡布置图)(5)操作台及下管、运土三角架操作台使用20X20Cm横方木上铺5cm厚木板，预留开口下管，特制钢筋混凝土管吊车提升对正开口下管至轨上。管道顶进中将不断挖土并应及时运出管外，土方由小轮车拖出，集中后由卷扬机提升外弃。(5)接收井W-Ill与W-113同意并按排水工程设计进行修建污水检查井，具体施工方法详见工业园4号路排水工程专项施工方案。4.4顶管预注浆1、施工目的根据地勘资料显示，顶管过程中，管道顶部存在软弱土等不良地层，我单位将根据工业园4号路顶管专项施工方案专家咨询意见采取预注浆的措施，改善顶管中管壁周围被扰动土层松散易垮塌为目的，使管道顶部及侧面增加抗压强度与粘结性，实现加固目的，防止路面沉陷，保证管道施工安全。2、施工方法选择：本工程使用高压旋喷注浆法，对管道四周的土体进行注浆加固处理，形成具有一定强度复合地基，以达到稳固土体的目的。3、注浆加固：(1)、注浆材料：1、其特性对地下水而言，不易溶解；2、对不一致地层，凝聚时间可调节；3、高强度、止水；4、注浆材料配比：水泥、水注浆时，将根据现场实际情况适当加入特种材料(硅酸钠)以增加可灌性与早期强度。在管顶进行压注水泥浆，水灰比按1:1,注浆压力为25MPa,以注满管壁周围缝隙、稳固周围软弱土层为准，施工中注意观察高压旋喷注浆机的压力仪表的压强与相邻注浆孔出浆情况。(2)、注浆孔的布置与注浆范围：本工程使用的顶管管材为顶管专用钢筋碎加强管，每根管节长2m,管径800mm,共70m左右。沿顶管方向在顶管上方设置2排注浆管及管道两侧各设置一排注浆管,共设置4排注浆管，每两排注浆管间距0.8m,注浆孔呈梅花型布置。注浆管数以现场实际发生为准，每根管身设置注浆孔。(详见顶管注浆平面布置图及断面图)沿mr¾*l上方及管野i每间直湖巾，雹班注”网电“g法表NiRR场丽生为准.顶管注浆平面布置图顶管注浆断面图沥青面层沿顶管方向在管道上方及管道两侧每间隔。麻设置注浆管,每两排注浆管间距08<n,注浆管数以现场实际发生为准。纤维沥青碎石同步下封层水
