市政污水管网建设工程施工组织设计概述.docx

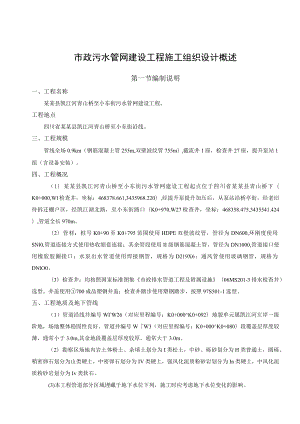

市政污水管网建设工程施工组织设计概述第一节编制说明一、工程名称某某县凯江河青山桥至小东街污水管网建设工程。工程地点四川省某某县凯江河青山桥至小东街沿线。三、工程规模管线全场0.9km（钢筋混凝土管255m,双壁波纹管755m）,截流井1座，检查井27座，提升泵站1组（含设备安装）。四、工程概况（1）某某县凯江河青山桥至小东街污水管网建设工程起点位于四川省某某县青山桥下（K0+000,Wl检查井，坐标：468378.661,3435968.220）,经提升泵提升加压后，从泵站沿桥亭街，经老旧待拆迁棚户区，经凯江湖北路，至小东街路口（K0+970,W27检查井，坐标：468358.475,3435541.424）,管道全长970m。（2）管材：桩号K0+90至K0+795范围使用HDPE双壁波纹管，管径为DN600,环刚度使用SNl0,管道连接方式使用热收缩套连接；其余管段使用II级钢筋混凝土管，管径为DN1000,管道接口使用橡胶胶圈接口；水泵出水管道使用焊接钢管，规格为D219X6；通风管使用玻璃钢管，规格为DNlO0。（3）检查井：均按照国家标准图集市政排水管道工程及附属设施（06MS201-3排水检查井）选型。井盖使用700成品塑钢井盖；检查井踏步使用塑钢踏步，按照97S501-1选型、五、工程地质及地下管线（1）管道沿线井编号WW26（对应里程编号：K0+000K0+092）地貌单元属凯江河左岸一级阶地，场地整体稳固性良好。管道井编号WW3（对应里程编号：K0+000K0+080）段覆盖层厚度较薄，通常小于3.0m,其余地段覆盖层厚度较厚，通常大于3.0m。（2）勘察区场地内岩土体粉土、杂填土划分为I类松土，中砂、砾砂划分为H类普通土，圆砾、稍密卵石划分为山类硬土，中密卵石划分为IV类硬土，强风化泥质粉砂岩划分为In类硬土，中风化泥质粉砂岩划分为Iv类软石。(3)本工程管道部分区域埋藏于地下水位下列，施工时应考虑地下水位变化的影响。(4)拟建污水管线施工应采取分段快速作业方法，施工过程中不得使基槽曝晒或者泡水，雨季施工应采取防水措施。(5)施工地段没有提供管道资料图纸，施工前要对施工区域地下管进行探测，要先开挖样洞，弄清管线位置后再进行施工，遇到地下管道时注意加以保护。关于开挖过程中出现的未知管道，应及时通知业主，确认管道负责单位，第二节编制根据一、编制根据(1)某某县凯江河青山桥至小东街污水管网建设工程项目图纸(2)城镇给水排水技术规范(GB507882012)(3)给水排水管道工程施工及验收规范(GB502682008)(4)聚乙烯塑钢缠绕排水管管道工程技术规程(CECS248：2008)(5)给水排水构筑物工程施工及验收规范(GB501412008)(6)城市排水管道工程及附属设施(06MS201)(7)城市污水处理工程项目建设标准(修订)标(2011)77号(8)工程测量规范(GB500262007)(9)工程建设标准强制性条文(城镇建设部分)(2013版)(10)本工程岩土工程勘察报告(详勘阶段报告)(Il)业主提供的本工程当地气候、环境与管道工程沿线地质与周边建(构)筑物等情况。(12)与本工程有关的其他行业标准、规范、规程等二、编制的指导思想我公司严格按照GB/T19001-2000标准有关程序文件要求进行该工程施工组织设计的编制工作，使该施工组织设计能够全面、系统、科学、有效地指导该工程的全面实施，是该工程施工的指导性文件。三、编制目的确保该工程的施工进度、工程质量、安全管理、文明施工、环境保护等满足业主的要求与得到管道沿线住家及有关单位的懂得与支持。第二章施工总体目标第一节工程质量目标我公司严格执行GB/T19001-2000标准建立的质量保证模式，严格按照施工设计图说与国家有关规范、规程、标准组织施工与进行质量监控，以质量求生存，以质量求效益,以工作质量保证工序质量，上道工序不合格决不同意下道工序施工，从而保证本工程按照国家标准的要求一次性交验达到合格标准。第二节施工进度目标根据我公司的管理能力、技术水平、机械、设备、物资状况与类似工程的施工经验，在保证质量与安全文明施工的前提下，工期目标按招标文件要求确定为60个有效工作日。第三节安全文明施工目标一、安全施工管理目标按安全生产有关标准的规定实现现场达标，杜绝死亡、重伤事故与重大设备、交通及火灾事故，轻伤频率操纵在L5%。以内。二、文明施工管理目标认真贯彻执行建筑工地文明施工标准建成文明施工标准化现场，争创“文明工地”。第四节科技进步目标一、配备满足使用的计算机、打印机等设备与专业应用软件，全面实现办公微机化管理。二、根据工程特点，为确保工程质量、降低成本、缩短工期、减轻劳动强度、提高工作效率，施工中积极使用新工艺、新技术、新设备、新材料。第五节服务目标在本工程施工过程中“重合同、守信誉”，积极同意建设方与监理单位对工程质量、施工进度等方面的监督管理。第三章施工部署第一节施工组织机构为确保该工程施工总体目标的实现，我公司将按“项目法”进行施工管理。一、施工组织机构的建立1、组建以项目经理为核心的项目经理部，一方面在人、财、物的管理上给予项目部更多的自主权，充分发挥项目部的独立性与主动性；另一方面公司职能部门对工程质量、施工进度、安全文明施工进行严格管理。2、项目经理部设五个职能岗位，即：施工员、质量员、安全员、材料员、资料员，共同构成施工管理层，做到机构精简，管理高效。3、施工作业层由各专业班组构成。4、施工组织机构如图一所示：土石方施工班组管道安装班组钢筋施工班组模板施工班组混凝土施工班组砌筑施工班组管道运输班组电工班组图一二、项目部管理职责的分配为使工程施工顺利进行，项目部管理层应做到职责分配合理、明确，工作中既分工又合作，形成一个高效精干强有力的管理班子，项目部职责分配情况如表1所示:表1职能小组管理分工职责内容施工员生产计划根据工程进度计划网络要求编制季、月、旬（日）生产计划预（结）算编制根据施工设计图及变更通知等编制施工图预算书，根据工程施工实际情况编制结算书，上报公司及业主技术在技术负责人领导下解决施工技术问题，编制施工方案、措施、办理技术核定单，收集整理工程技术数据，参与分部分项工程验收，负责新技术、新工艺的推广应用，负责各类原材料及试件的检验及试验施工根据工程进度计划与质量要求组织施工生产，负责生产平衡调度，作好施工日志，办理月劳务工程量结算质量员质ft负责施工质量的监督与检查，内部核定分部分项工程的质量等级，参与编制质量计划与施工方案材料员设备供应负责各类机械设备的进出场，操作人员的培训，施工过程中对机械设备的维修与保养材料供应工程材料（包含周转材料）的采购、运输、保管及收发，建立材料消耗台帐安全员安全文明施工负责工地安全教育.安全技术交底，安全施工检查与督促.负责按湖南省建筑工地文明施工标准组织建成文明工地资料员资料归档收集、整理工程施工各类图纸与补充资料，做好工程资料收发、运转、管理等工作第二节要紧施工方案一、施工方案本工程使用分段流水作业的方式进行施工，组建八个专业施工班组，即：土石方施工班组、管道安装班组、钢筋施工班组、模板施工班组、混凝土施工班组、砌筑施工班组、管道运输施工班组、电工班组。二、要紧施工方法1、管沟土石方开挖：根据土质状况与作业环境灵活使用人工挖土、60-7型、150型挖掘机、电镐、履带式液压破碎机。2、管道安装：本工程使用的DN600双壁波纹管使用热缩连接，人工装运。DNloOO钢筋混凝土管使用橡胶胶圈连接，挖掘机吊运。3、管沟土方回填：使用人工回填蛙式打夯机分层夯填。4、余土外运：使用挖掘机装车自卸车运输,地形狭窄处则人工装运，自推式斗车运输。5、混凝土：使用现场搅拌混凝土。6、模板：使用木摸板7、脚手架：使用扣件式钢管脚手架。第三节施工段的划分及施工顺序一、施工段划分本工程施工分5个区段根据业主协商情况进行施工。1、第I施工段：K0+000"K0+080o此段使用150型挖掘机破碎，220型挖掘机开挖。沟槽土石方就近转运至临时堆料场。2、第H施工段：K0+080"K0+290o此段使用60-7挖掘机开挖。沟槽土石方自卸汽车转运至第I施工段临时堆料场。3、第HI施工段：K0+290"K0+600o此段使用人工开挖。自推式斗车转运土方至第I施工段临时堆料场。4、第IV施工段：K0+600"K0+840o此段使用60-7型挖掘机配合150型挖掘机开挖。沟槽土石方自卸汽车转运至第I施工段临时堆料场。5、第V施工段：K0+840K0+970°此段为学校及商铺，人流量大，街道狭窄，不具备开挖条件，拟使用顶管施工方案。二、施工顺序本工程以管道安装为主导，分段组织流水作业，施工顺序如下：测量放线f沟槽土石方开挖一管道砂垫层及碎基础一管道安装一检查井施工一管道闭水试验一井座井盖安装f沟槽土石方回填一路面恢复。第四节施工资源配置一、管理人员及劳动力配置1、项目经理部管理人员安排我公司坚持“高质量的产品需要高素养的人来制造”，对参与本工程建设的所有人员均要进行资格认证与业绩考核，并按照四川省建设工程从业人员资格要求配备足够的具有相应资质的管理人员。本项目经理部管理人员安排如表2所示:表2序号职务具有资格人数1项目经理国家二级项目经理、工程师12技术负责人工程师13施工员施工员14质检员质检员15安全员、资料员安全员、资料员16材料员材料员1二、要紧施工机械设备配置拟投入本工程的要紧施工机械设备详见表4表4JW和觑渊设&锵甥幡健峥珈备注1»1607型12150型13½l220型14自w5t15JM1.516自脾洋车450L67H1V-3228电镉90(V29娜焊机BX3-500110插声励HZX50211自动蝌IA112T<MWO513GTS-102N1147KDS311550m钢卷尺1三、要紧实物工程量本工程要紧实物工程量详见表5表5序号名称单位规格数量备注1级钢筋混凝土管mDlOOO2552HDPE双壁波纹管mDN6007053检查井座100016混凝土4检查井座12504混凝土5检查井座15005混凝土6HDPE双壁波纹管mDN300136检查井预留支管7泵井座40001混凝土8管道挖方m3152059管道填方量m31250810混凝土路面恢复m25936包含基层11混凝土管道基础m48512截流井座145混凝土四、资金计划确保本工程建设不因资金问题而影响质量与进度，根据施工图预算与进度计划作好资金的计划与筹备工作，公司首先投入预算总金额10%的资金作为流淌资金，加上建设方支付的工程进度款，建立专用账户，做到专款专用。第四章施工总平面布置第一节临时设施计划一、施工围挡施工现场管道沿线用钢管支撑彩钢瓦作临时围挡，以减少对正常生产、生活的干扰与行人的安全，围挡上悬挂五牌一图及安全警示标志等。二、生活、办公及生产设施计划生活、办公及生产设施如表6所示表6生活办公设施生产设施设施名称面积(m2)设施名称面积(m2)办公室10管道库房60食堂10工具房10混凝土搅拌机及砂石堆料场40第二节、施工道路施工现场已有道路。第二节施工临时给排水施工临时用水用水泵抽取河里的水作为施工用水。第三节施工临时用电一、施工用电系统负荷的确定：施工现场临时用电量，其电动机额定功率之与(详施工机械设备需用计划表)为：按区间配电要求，分为5段，每个区段中部为40kw,其余20kw。振动棒、水泵等用一个回路，搅拌机一个回路，现场生产、照明从配电室引出一个回路，线路使用VV-22电缆，水泵使用防水电缆。二、施工用电管理1、现场施工用电应严格执行施工现场临时用电安全技术规程(JGJ462005)与建筑施工安全检查标准JGJ5999,由现场技术人员负责建立与管理施工现场临时用电的安全技术档案。安全技术档案应包含：临时用电施工组织设计的全部资料，修改临时用电施工组织设计的资料，技术交底资料，临时用电工程检查验收表，电气设备的试、检验凭单与调试记录，接地电阻测定记录表，定期检(复)查表，电工维修工作记录。2、施工现场临时用电工程务必使用“三相五线制”配电，即“TNS”系统配电，设置专用保护零线。配电系统使用三级配电两级保护。3、架空线务必使用绝缘铜线或者绝缘铝线与电缆，电缆应用五蕊电缆，电缆电线穿越建筑物、构筑物、道路、易受机械损伤的场所及引出地面从2.Om高度到地下0.2In处，务必加设防护套管。4、配电箱、开关箱应使用铁板或者优质绝缘材料制作，能防雨、防尘，配电箱与开关箱的金属箱体与箱内不应带电的金属物体务必保护接零，开关箱务必设漏电保护器。配电箱、开关箱中导线的进线口与出线口应设在箱体的底面，进、出线应加护套分路成束并做防水弯，移动式配电箱与开关箱的进、出线务必使用橡皮绝缘电缆，所有配电箱，开关箱务必上锁。第四节施工平面布置结合本工程特点，本着施工方便、安全、节约的原则，合理地布置施工道路、机械设备、施工作业环境。使整个施工现场符合安全文明施工的要求，同时根据不一致的施工阶段及时调整平面布置。第五章施工准备施工准备是本工程顺利建成的重要前提，对充分发挥人的积极因素，合理组织人力、物力、财力，加快工程进度，提高施工质量，降低工程成本等，都起着重要作用。随着工程的进展，按照各个施工阶段的需要，提早做好操作工人、资金、材料、机具设备、技术资料、施工工艺、施工条件等各项准备工作，使施工准备工作有计划、有步骤、分阶段地贯穿于整个工程生产施工过程的始终。项目部与公司职能部门务必高度重视施工准备工作，使本工程取得质量好、速度快、成本低的效果，真正做到业主满意、社会满意。第一节技术准备一、现场情况及图纸规范熟悉准备组织全体管理人员及有关施工工人熟悉现场环境、施工图纸及设计要求、施工规范与质量标准，使参与施工的每个人都能较系统地熟悉与熟悉施工现场的实际情况与本工程的施工图纸及设计要求。在组织施工前由公司总工程师组织召开技术准备会，召集项目部所有技术管理人员悉心研究有关的图纸及技术资料，发现问题及时做好书面记录，并向设计单位及监理工程师汇报，更正处须经各方签字认可。二、施工组织设计的编制根据本工程的特点，借鉴我公司以往的类似工程的施工技术、质量操纵、管理经验等制定全面、深入且有针对性的施工组织设计。并及时向施工班组做好书面技术交底工作。三、认真执行公司GB/T19001-2000标准质量体系中的有关文件按照公司GB/T19001-2000标准质量体系中质量手册、程序文件与作业文件的要求确定关键、特殊工序的施工及质量操纵点，操纵相应的技术保证措施及质量保证计划,在施工中得以贯彻实施。四、技术交底工作本工程每一道工序开工前，均需进行技术交底，技术交底是我公司技术管理的一个重要制度，是保证工程质量的重要因素，其目的是通过技术交底使参加施工的所有人员对工程技术要求做到心中有数，以便科学地组织施工与按合理的工序、工艺进行施工。技术交底使用三级制，即项目技术负责人一专业工长一班组长一操作工人，技术交底均有书面文字及图表，逐级交底签字。项目技术负责人向专业工长进行交底要求细致、齐全、完善，并要结合具体操作部位、关键部位的质量要求，操作要点及注意事项等进行全面的讲述交底。工长同意后，应反复全面地向作业班组进行交底，班组长在同意交底后，应组织工人进行认真讨论，全面懂得施工意图，确保工程的质量与进度。第二节生产准备1、根据项目施工的内容，拟定工程材料定货计划。2、建筑材料及安全防护用品准备,对钢材、建筑装饰材料、特殊材料等，均应根据实际情况做好计划，分批进场，编制各项材料计划表，对各类材料的入库，保管与出库制订完善的管理办法，同时加强防盗、防火的管理。3、组织施工管理人员及劳动力调配入场，满足施工要求。4、施工人员准备针对本工程的特点，我公司拟组建一套精干、技术素养高与经验丰富的项目管理班子,在施工过程中努力使管理机构的设置知识化、专业化。选择经验丰富吃苦耐劳的优秀专业施工队伍，特别是曾经参建过类似工程的施工队伍参加本工程施工，对特殊及技术工种均保证持有操作作业证及技术等级证书。5、施工机械设备准备（1）本工程施工，根据施工部署并结合各施工阶段实际的机械需用情况，提早计划安排精良的机械设备，进行保养与调试；（2）关于小型施工机械设备，根据工程需要合理配置，确保工程的使用；(3)所有机械设备进场后均事先规划适当的位置停放，小型设备则规划房间集中储存备用。第六章要紧分部工程施工方法第一节施工测量一、施工测量：根据设计院的设计图与建设单位提供的平面座标操纵点与高程操纵点，拟定操纵测量方案报监理单位审核同意后，按照工程测量规范(GB50026-92007)规定的测量方法与要求实施。1、高程操纵网的建立根据建设单位提供的调与操纵点结合施工图设计，沿管道线路进行四等水准测量，作为本工程平面高程操纵，其测量精度应达到工程测量规范四等水准测量的要求。根据管道高程及水流流向确认以W27(设计终点)为基准操纵点。2、现场定位放线根据测设的导线操纵点，用全站仪测放出管道的轴线、检查井与钢筋混凝土箱涵人工挖孔桩的坐标位置，建立好轴线操纵桩。再按设计图测放出其它施工线。分别引设在邻近固定物上，建立、保护好轴线操纵点与高程操纵点，并进行复测、作出定位测量资料，报监理单位与建设单位审核复查认可。3、标高操纵：管道的标高操纵与坡度操纵是排水工程的重点，因此，施工人员务必操纵好这两个关键环节。施工人员应将已知高程引测到邻近固定物上，并逐段测量，严格按照设计操纵排水坡度。为减少传递尺寸的误差，放线人员应逐一复核各段标高，操纵好标高。4、测量偏差的操纵：严格按照工程测量规范(GB50026-2007)规定的测量方法进行施工测量工作，测量放线工作实行复核制。所有误差务必满足工程测量规范的有关要求，否则应重新测设。复测要有完整的测量记录，并交施工技术负责人签字。每次测量前，应将仪器作一次严格的检验，防止因仪器本身的偏差造成测量错误。第二节沟槽土石方开挖一、严格向施工班组技术交底根据施工图、地质勘察报告及现场实际情况向工人班组进行技术交底，交底内容包含沟槽断面、堆土位置、施工技术、放坡系数及安全、文明施工要求，并及时测量槽底高程、宽度、槽壁边坡，防止超挖。挖槽时，为了确保槽底土壤结构不被破坏或者扰动，应随时校核管槽底轴线位置、高程、断面宽度及边坡系数。应在沟槽一侧设排水沟与集水坑，用水泵抽出积水，保证沟槽不被浸泡。二、严格技术要求按照市政排水管渠工程质量检验及评定标准（CJJ390）中的规定进行施工，严禁扰动槽底土层。两个井之间用水准仪测量3点，其同意偏差不得小于施工规范与设计规定。槽底中线及每测宽度检测，两井之间采取挂中心线用尺量，宽度及中线偏差不得小于规范与设计规定。三、土石方开挖1、施工准备（1）开挖前认真审核设计图纸与说明，已做好图纸会审与施工组织设计，确定开挖断面与堆土位置，并经有关部门批准。（2）对有关人员做好书面技术交底工作，并已签认。（3）对接入原有管线与平面位置与高程进行核对，并办理手续。（4）已做好施工管线高程、中线及永久水准点的测量复核工作。（5）已测放沟槽开挖边线、堆土界线，并用白灰标识。2、施工工艺技术在施工过程中应根据不一致的地质情况使用不一致的施工方式。（1）挖方段土石方使用挖掘机与人工开挖结合的方式施工，土方使用机械直接开挖,沟底留20Omm厚由人工开挖至设计高程，整平，岩层部分使用机械加人工挖除的方式施工。沟底使用人工清底。管道沟槽两侧应根据土质留取工作面，其宽度应满足表6要求。表6管道一侧的工作面宽度（mm）备注管道结构外缘宽度D,管道一侧的工作面宽度b11、槽底需设排水沟时，工作面宽度th应适当增加；2、如管道一侧需要支撑时，b2可取15Omnr200mm。混凝土管道（柔性接口）金属类管道、化学建材管道D1500400300500<D110005004003、有其它规范、文献证实的，上述宽度可酌情调整。1000<D115005005001500<D,3000700700（2）挖方段的挖方放坡应根据岩石的风化程度结合下表使用不一致的放坡系数。如图二所示（沟槽顶部开挖宽度E=B+2（HXm）；沟槽底部开挖宽度BR+2（b+b2）。表6It /开挖区2.Lw/bb, P, bl t B 图二管槽放坡示意图沟槽边坡最陡坡度In土的类别边坡坡度（高：宽）1:1.001:1.25中密的砂土1:1.001:1.251:1.50中密的碎石类土（充填物为砂土）1:0.751:1.001:1.25硬塑的轻亚粘土1:0.671:0.751:1.00中密的碎石类土（充填物为黏性土）1:0.501:0.671:0.75硬塑的轻亚土、粘土1:0.331:0.501:0.67老黄土1:0.101:0.251:0.33软土（经井点降水后）1:1.00-（3）根据本工程现场情况，对易垮塌土段与挖方较深且无放坡工作面的地段应采取加挡土板开挖措施，见图三所示:竹跳板正反丝调节器支撑钢管图三沟槽支撑示意图(4)当管道沿线工作面较窄时，管沟开挖，应将挖出的土石方堆放到作业面对面一侧的沟边。堆土应距沟边1.5m以外，土方挖完及时做防护栏杆、夜晚设红色指示灯。工作面满足运输条件时，应将余土运至临时土方堆存区。临时土方堆存区堆载高度不超过2m,外围应设置临时围挡，悬挂安全标志。(5)当沟槽上方为(5)沟开挖后应及时检查验收，不符合要求时，应及时修整。管沟检查要紧有下列内容：管沟中心线、沟底标高、沟底宽度、变坡点位移是否符合设计要求。管沟边应直、管沟底应平、转角点明显。管沟经检查验收合格后及时办理工序交接手续。沟槽开挖同意偏差序号项目同意偏差(mm)检验频率检验方法范围点数1槽底高程O3用水准仪测量两井之间3点2槽底中线每侧宽度不小于规定6挂中心线用尺每侧计两井之间3点3沟槽边坡不陡于规定6用坡度尺检验每侧计两井之间3点第三节污水管道安装施工本污水管道分钢筋混凝土管道与双壁波纹管两种，污水管道的安装是本工程的重点，因此安装时务必高度重视各道工序的施工质量，严格按规范施工，严把质量关。施工时遇到管道平面及高程发生矛盾时，应按“小管让大管，压力管让重力管”的原则现场调整。一、管道基础施工1、管道基础施工前应进行验槽，基底标高、坡度、宽度、轴线位置、基底土质应符合设计要求。2、钢筋混凝土管为设计要求的180。混凝土基础，原槽浇筑，混凝土强度等级为C15,基础下铺设IOCm细砂垫层。刚性基础每隔IOm设置沉降缝。经管道安装验收合格后，按照图示支基础侧模。2、混凝土使用集中搅拌后用斗车运至浇筑地点，运输到现场经试验人员应进行检查,防止离析及坍落度与含气量的缺失。检查合格后，使用人工二次转运入槽。碎要及时浇灌,应于初凝前浇筑完毕。3、碎养护：防水役的养护对其防水性能影响极大，特别是早期湿润养护更为重要，通常在碎进入终凝即应覆盖，浇水湿润养护很多于7天。二、管道运输1、本工程钢筋混凝土管道装车时应使用专用吊具，双壁波纹管使用人工装运，管道装运过程中应注意保护好管体端部，严禁摔、碰、撞、击、撬等野蛮操作。2、由于场地狭小限制，卸车时使用挖掘机吊装，不得使用拖、拉、滚、滑等方法。并应按指定地点卸管，原则上应靠近布管、下管区域。3、运到现场的管道，应现场检查管体内外表面应无裂纹、碰伤等缺陷，管体外应有标记，应有出厂合格证，注明管材型号、出厂水压试验的结果、制造及出厂日期、厂质检部门签章。并办理交接手续，并向监理报验。三、钢筋混凝土管道安装1、下管(1)先在管槽底面上放出中心线，以操纵安管中心线。(2)下管前对钢筋混凝土管底外观进行检查，管外表面不同意有裂缝，管子内外壁表面应光洁平整、无蜂窝、塌落、露筋、空鼓等现象。2、安管（I）铺管方向：逆流方向铺设，承口朝水流来的方向。（2）使用拉边线与高程桩线操纵管道中心与高程，使管道内底（流水口）高程符合设计规定，接口内平顺。3、稳管（1）调整好管节中心及高程时，务必将管子垫稳卡牢，避免发生移动。稳管的材料选用不小于300号的石块。（2）管道位置的操纵使用中心线法，高程操纵是沿管线每1015m埋设一坡度板，板上有中心钉与高程钉，利用坡度板上的高程钉进行操纵。4、橡胶圈密封柔性接口（1）接口前.，应先检查椽胶圈是否配套完好，确认橡胶圈安放位置及插口的插入深度。（2）接口时，先将承口的内壁清理干净，并在承口内壁及插口橡胶圈上涂润滑剂（首选黄油），然后将承插口端面的中心轴线对齐。（3）接口方法按下述程序进行：使用1台05吨手板葫芦将管材拉动就位。接口合拢时，管材两侧的手扳葫芦应同步拉动，使橡胶密封圈正确就位，不扭曲、不脱落。（4）为防接口合拢时已排设管道轴线位置移动，需使用稳管措施，具体方法可在编织袋内灌满黄砂，封口后压在已排设管道的顶部，其数量视管径大小而异，管道接口后，应复核管道的高程与轴线使其符合要求。管道接口安装如图四所示。梭腿5、雨季施工应采取防止管材漂浮措施，可先回填到管顶以上一倍管以上的高度。管安装完毕尚未回土时，一旦遭到水泡，应进行管中心线与管底高程复测与外观检查，如发现位移、漂浮、拔口现象，应返工处理。四、双壁波纹管道安装1、连接要求连接时务必按照热收缩管（带）的工艺要求进行操作，首先应把连接部位的管材外壁打磨干净、对管材进行表面处理，再将热收缩套套于需连接的两管端，然后进行加热使热收缩管（带）的内壁与管材外壁粘合，待冷却后形成恒定的包紧力达到管材连接要求。使用热收缩连接时，应将待连接管端对齐，尽可能不留间隙。对热收缩套加热时，应注意火焰温度，从热收缩套一端向另一端逐步加热，把热收缩管与管材间的气体全部排除,使其与管材全部贴合，同时应使热熔胶从热收缩端口析出。2、热收缩套连接施工步骤热收缩套的施工环境温度通常应为-2060,若环境温度低于0,应对采取保温措施；连接时务必按照热收缩管带的工艺要求进行操作其操作步骤（从一端向另一端逐步加热）如下：（1）管道在安装前，对管口、直径等进行检查。管道安装使用人工安装，槽深度不大时可由人工扛管下槽，槽深大于3m时，可用非金属绳索溜管入槽，依次平稳地放在砂砾垫层上；严禁用金属绳索勾住两端管口或者将管材自槽边翻抛入槽中。（2）检查两段连接管的对接端面是否平整，要求两端面合拢后的局部间隙小于2mm,如达不到要求需要进行现场打磨平整，直到达到要求为止。（3）架空两待接管端部，使其离地面或者沟壁20Omm（以加热工具在圆周方向操作方便为宜）。将热缩管穿套在两待连接管的一端上，拉到距连接端面大于50Omm的位置（如今热缩管内壁的防护纸层不能被破坏，务必完整，才能防止污物、灰尘与水等浸入热缩管内壁）。（4）打磨将两待接管距对接端面12Omm长的管体表面层打磨粗糙、波峰与波谷糟都要用钢丝刷磨粗糙，打磨长度为3.5个波节长。完成打磨后，用清洁的布，将打磨后的管端部分擦干净。（5）将两对接管端面对齐并固定，不能有错位。用与被连接管相熔的PE焊条，用小喷嘴的小束红色火焰或者小热风束加热接缝处与焊条，在圆周上均匀焊接四处以上（焊缝长一些为好），以将两管连接处固定；用红色火焰预热两管端（距对接端面三个波距）的圆周面，使表面温度达到40-50（预热温度应比热熔胶的软化点温度低15C以上），可使用表面温度计进行监控。（6）在连接处缠绕并同时烘烤加强纤维热收缩带，要求至少绕过圆周一周以上并搭接牢固。（7）预热待接管两端到打磨线以内，使表面温度达到40-50。（8）小心移动热缩管到一端打磨面内，移动的位置大约是：从起始加热处距对接端面的距离大约为热缩管长度的1/3左右（根据计算加实际经验现场确定），并去掉热缩管内防护纸层（注意不要将纸屑等污物粘在已预热的波纹管面与热缩管内壁上）。用防粘材料做的楔形隔支撑热缩套的另一端，使热缩套与波纹管同心，以保证热收缩管与波纹管之间周向间隙均匀，利于提高热缩管的收缩均匀性与表面平整性。（9）烘烤：首先应用红色火焰（或者用专用环形烘烤器）从一端开始，沿热缩管圆周方向均匀移动（严禁火焰沿长轴方向移动或者在一处停留），待一端的一周收缩好后，再逐步延伸加热（注意同样要一周一周地均匀加热，而不能沿轴线直线移动加热，否则会造成表面起皱或者开裂）。在烘烤过程中，还应及时用光洁的滚筒（与波谷形状尺寸相合的筒或者棒）或者戴防热手套对已收缩部位轻轻加压，使其紧贴波形并除去残余空气（注意不要烤伤波纹管）当加热收缩到距端面5cm处时，可将火焰转向加热收缩管内壁的热熔胶，然后再转向外壁。待热收缩管完成后，再用微火全面均匀加热（使热熔胶充分熔化）至端部有热熔胶溢出。图X热收缩套连接示意图3、强调：是掌握好火焰加热温度既不能过高把PE管外壁烧损，热缩管的端部开裂，又不能温度太低会造成热熔胶未充分熔化不能粘牢、达到不到剥离强度的要求。4、操作工具：为了做好连接工作，应使用专用的自动烘烤机具，严禁使用普通喷枪。上面所提到的烘烤热源与平整工具都要认真准备好。热源应使用小型液化罐，天然气或者液化气，但务必要有与波纹管径相习惯的一套喷嘴，有利于提高连接质量。5、雨季施工应采取防止管材漂浮措施，可先回填到管顶以上一倍管以上的高度。管安装完毕尚未回土时，一旦遭到水泡，应进行管中心线与管底高程复测与外观检查，如发现位移、漂浮、拔口现象，应返工处理。6、管道铺设的同意偏差应符合表5.10.9的规定。表5.10.9管道铺设的同意偏差(mm)检查项目同意偏差检查数量检查方法范围点数1水平轴线无压管道15每行管1点经纬仪测量或者挂中线用钢尺量测压力管道302管底高程Di1000无压管道+10水准仪测量压力管道±30Di>1000无压管道±15压力管道±30第四节钢筋混凝土检查井施工一、工艺流程定位放线f垫层f井墙f盖板、井筒f抹水泥砂浆f井座、盖安装T踏步安装。在各施工段中应严格操纵其质量，特别要操纵其标高。二、测量放线1、施工前按设计要求放样，放出井位中心点与浇筑位置，并复核基础面高程、平面尺寸是否符合要求。二、钢筋工程1、钢筋工程的施工顺序施工准备f钢筋的制作加工f按图示分定钢筋位置f绑扎钢筋f安放固定预埋件f安放垫块一检查验收2、施工准备(1)熟悉图纸资料，根据施工进度计划，提出规格钢筋的计划，排出钢筋表。(2)技术交底：施工前由项目技术负责人向分管工长、操作班组进行技术交底，使各级人员都领会到设计意图及规范要求。关于重大设计变更，由公司主管工程师到施工现场对施工管理人员及操作班组进行技术交底。(3)钢筋的抽检：钢筋进场后，会同建设单位、监理单位共同对进场的钢筋进行抽样，送到有资格的实验室进行有关材料复检。3、加工安装（1）进场钢筋符合设计与规范要求。用于工程的钢筋无节疤，不弯曲与没有其它破IBo钢筋保持清洁，无锈蚀、锈屑、氧化皮、油、泥土、油漆、混凝土垢及任何可能影响混凝土与钢筋间结合的其它材料。堆放钢筋的场地上方要遮盖，钢筋放在木板与支墩上，离地净距大于15cm0（2）保持钢筋保护层的垫块用与现浇混凝土同等强度、颜色与配合比的混凝土制成。（3）钢筋的安放要求确保位置正确并牢固地固定，保护钢筋位置的支托为同等钢筋或者相习惯的其他钢制品。绑扎钢筋的金属丝为2022#的软铁丝，所有钢筋的交叉处均用软铁丝扎牢，其端头弯入混凝土中。（4）施工中先将直钢筋切割到要求的长度，由经验丰富的钢筋工进行冷弯。严格按施工规范的有关规定进行钢筋的切割、冷弯。（5）按钢筋焊接及验收规范的规定要求，进行钢筋焊接作业。（6）不管是在混凝土浇筑之前或者以后都不得将已绑扎的钢筋弯曲或者拉直。4、加工钢筋的同意误差钢筋加工同意误差表序号项目同意误差1剪切长度±25mm2吊筋、拉杆与螺纹钢±13mm3弯头的位置±25mm三、模板工程1、模板工程的施工顺序施工准备一搭设支模架一复核标高及轴线尺寸一安装模板一安放预埋件及预留孔模板f支撑加固一检查校正一交付验收一碎达到强度后拆模2、施工准备（1）熟悉图纸资料，掌握基础与结构的轴线标高，各分部尺寸与技术要求，根据施工安排，绘制好模板工程的配模图。（2）技术交底：施工前由项目技术负责人向分管工长、操作班组进行技术交底，使各级人员都领会设计意图及规范要求。3、模板的安装（1）根据项目部现有的周转材料配置及施工经验，井壁使用木板模板体系。（2）模板内表面涂刷脱模剂，以防止与混凝土的粘结与便于拆模。在进行涂覆操作时，不得污染邻近的混凝土结构或者钢筋结构。混凝土在浇筑前，清除模板成型面上的锯末、刨花、灰尘、其他杂物与滞水。（3）井壁的模板使用先支内模，后支外模的施工顺序，内外模板通过带止水环的中12对拉螺杆连接，纵横间距为600X600。（4）根据图纸所示永久工程的真实形状与尺寸测量放样。模板安装做到位置正确、支撑稳固，有足够的支柱、撑杆与拉条，并能承受混凝土浇筑及振捣时产生的侧向压力，并不受气候的影响。立模时，模板
