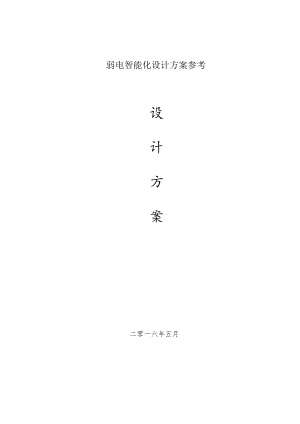

弱电智能化设计方案参考.docx

弱电智能化设计方案参考设计方案二零一六年五月一、编制说明-4-1.1 编制原则-4-1.2 关于施工工期及范围-4-1.3 关于工程进度-4-1.4 备注说明-4-二、编制根据-5-三、工程概况-6-四、可视对讲系统-7-1.1 功能描述-7-1.2 可视对讲系统要紧设备介绍-14-1.3 3系统设备清单-17-1.4 住户防盗报警系统-17-4. 5系统设备清单-20-五、闭路电视监控系统-21-4.1 功能描述-21-4.2 系统说明-21-5. 3要紧设备及技术参数-24-5.4系统设备清单-44-六、电子巡更系统-45-6.1 功能描述-45-6.2 系统设备清单-53-七、背景音乐系统-54-7.1 系统整体规划-55-7.2 设计原则-56-7.3 线缆设计说明-56-7.4 主设备功能描述-57-7.5 背景音乐系统要紧设备及技术要求-57-7.6 系统设备清单-61-八、停车场、一卡通管理系统-62-8.1 功能描述：-62-8.2 标准及规范-63-8.3 设计原则-63-8.4 系统设备选型-64-8.5 5设计思路-64-8.6 卡通公共操作部分-68-8.7 7系统结构-71-8.8 设备介绍-72-8.9 系统设备清单-75-九、周界报警系统-76-9.1 、设计指导思想-76-9.2 .系统目标-76-9.3 功能描述-77-9.4 系统特点-79-9.5 5要紧设备技术参数-79-9.6 系统设备清单-81-十、售后服务承诺-82-一、编制说明1.1 编制原则弱电系统工程施工组织设计中的要紧施工方案与施工方法，与要紧生产资源要素的优化配置与诸多方面的施工保障措施等均遵循科学严谨、细致、有用、合理的原则，按照建设单位提供的工程有关资料的内容而编制的本设计是该工程施工中必备文件，也是工程技术资料的构成部分，旨在保障本工程保质保量、安全施工，达到质优、按期、顺利完成的目的的综合阐述。1.2 关于施工工期及范围本施工组织设计按工程全部竣工的施工工期考虑编制的，其施工项目范围包含：可视对讲系统；闭路监控系统；门禁管理系统工程、机房工程。1.3 关于工程进度本设计中所考虑安排的施工总进度计划将以甲方要求的工程总进度为根据进行设计，工程总计划及工程施工进度也是按前面施工队进度进行设计，便于及时地指导工程施工进度。1.4 备注说明本计划因限于各类可能潜在因素的影响，在考虑安排选择施工方案与方法，施工程序、工艺流程、工期计划、质量技术、安全保证措施与未尽事项等方面难免有遗漏、谬误之处，有待以后予以全面地修正、补充、完善，使其成为本工程施工中务必的指导性文件。二、编制根据A金水湾（二期）弱电工程招标书A智能建筑设计标准GB/T50314-2000计算机机房设计规范GB50174-93民用闭路监视电视系统工程技术规范GB50198-94A有线电视系统工程技术规范GB50200-94建筑设计防火规范GBJ16-87民用建筑电气设计规范JGJ/T16-92电气装置工程施工及验收规范GBJ232-82A建筑与建筑群综合布线系统工程设计规范CECS72：97建筑与建筑群综合布线系统工程施工及验收规范CECS8997A有线广播录音、播音室声学设计规范与技术用房技术要求GYJ26-86A有线电视加解扰系统通用技术要求GY/T114-94A有线电视广播系统技术规范GY/T106-92A防盗报警操纵器材通用技术条件GB12663-90A安全防范工程程序与要求GA/T75-94A入侵探测器通用技术条件GB10408.1-89防雷及接地安装工艺标准322T998A金属线槽配线安装工艺标准313-1998A钢管敷设工艺标准305-1998A建筑电气安装分项工程施工工艺标准533T996A建筑与建筑群综合布线系统工程施工及验收规范CECS89：97A中国工程建筑标准化协会的建筑与建筑群综合布线系统工程施工规范三、工程概况金水湾座落于中山市南区南环路与石岐河交汇处，项目占地180亩，分四期开发，总共2300户，整个地块由岐江河、发疯涌双水围绕，呈三面环水的半岛形态。总建筑面积30万平米，由18栋带电梯的精品高层建筑构成，容积率2.56,绿地率35%,总户数3000余户。本项目为金水湾（二期）10栋、13栋弱电设计，其中10栋为360户、13栋为192户。本次工程要紧4个系统：可视对讲系统；闭路监控系统；门禁管理系统工程、机房工程。四、可视对讲系统4.1 功能描述易天元数字楼宇对讲系统通过使用先进的计算机、通信与操纵技术，建立一个由家庭安全防护系统、网络服务系统与家庭自动化系统构成的家庭综合服务与管理集成系统，从而实现全面的安全防护、便利的通讯网络与舒适的居住环境的家庭住宅。“润丰.水尚一期一组团”小区内设置彩色可视对讲联网系统，住户室内与智能中心的管理员均可通过门口机可视来访者并可进行两方对话，住户可通过室内机开后各单元门电控锁，也可用智能卡感应、密码开锁。在小区大门，单元门设有门禁管理系统，与可视对讲系统兼容。在小区大门，单元门具有彩色可视摄像头，要求能够完成呼叫房号、密码开锁、智能卡感应开锁、摄入图像、双方通话等功能；本系统具有5公里联网功能，解决小区的扩展问题；本系统要求与小区品质相匹配，能与小区风格相融合；整个系统具有良好的隔离性，一户设备损坏不可能影响其它业主，每个住户室内安装一台可视对讲分机（甲供），该系统具备图像储存、信息公布接收、家居安防、呼叫电梯等功能，可实现对讲、密码、智能卡与钥匙开门。所提供的系统与设备要求：系统使用总线制，配有后备电源，要紧部件进口，系统运行稳固、产品性能可靠，操作简单，保护方便。小区各住户内主卧适当位置设置意外紧急求助报警功能，入户花园设置红外防盗报警功能,厨房设置煤气泄露报警等功能，窗户设置窗磁功能。通过设置在住宅小区的中央监控中心电脑,实现整个住宅小区所有家庭用户进行集中的保安报警管理，每个家庭用户的可视对讲分机（甲供）系统通过报警线路将报警信号转递到小区监控中心电脑CRT图形显示器上，保安人员通过电脑上的CRT图形确认报警的位置与状态，CRT同时显示住户地址与住宅周围的道路地形图，与家庭成员基本状况与联络电话，以供小区保安及时与正确的进行接警处理。4.1.1. 可视对讲功能1）可视对讲功能可视对讲系统提供访客与住户之间双向可视通话，达到图像、语音双重识别从而增加安全可靠性，同时节约大量的时间，提高了工作效率。住户能够足不出户，享受智能化信息带来的免费视频服务。真彩触摸屏终端，给您美好的视听享受与点击乐趣。用户可通过主机摄像头全面查看访客情况，为访客开启电子锁。同时能够随意与整个小区的其他住户视频通话，也可通过该视频服务与管理中心的管理人员进行视频通话。管理中心的管理人员也可运用该可视对讲功能呼叫住户、小区入口的保安或者者某栋楼的保安。同时，住户再也不用担心错过访客了，聪明的数字家居智能系统能为住户抓拍每一个访客的图像，即使住户不在家，也很容易查到访客记录，甚至听到访客的留言。2）可视对讲的具体功能有： 支持小区内户户双向可视对讲 支持单元门口机与本单元住户的双向可视对讲。 支持入口机、中心机与小区内任意住户的双向可视对讲。 支持单元门口机、入口机、中心机任意双向可视对讲。 支持可视门铃。 支持通话记录查询、访客照片查询、访客留言、家庭留言。41.2.家庭安防功能（增加安防模块扩展实现）1）安全防范功能（安防功能符合GB12663-2001C级标准）您不必再为煤气泄露而担心随之发生的意外，也不用为盗抢问题而苦恼了！数字家居智能系统是您的安全卫士，是您享受安全生活的保证！通过家庭安装门磁开头、红外报警探测器、烟雾探险测器、瓦斯报警器等设备，连接到数字楼宇对讲系统上。当有意外情况发生时，设备会产生报警信号，及时的与住宅小区物业的管理中心、小区警卫与住户通讯，起到防盗、防灾、防煤气泄漏等安全保护作用。该功能不仅为住户的生命、财产安全提供最大程度的保障，还提高了住宅的整体管理与服务水平，制造安全社区居住环境，因此已逐步成为小康住宅不可缺少的配套设备。安全防范的具体功能有： 模式选择：有夜间模式、在家模式、离家模式、撤防模式可选 模式设置：用户可对以上模式进行设置更换 密码设置：通过初试密码进入后，用户自己设置进入密码 报警启示：按时间先后罗列近期的报警记录 安防日志：按时间先后罗列近期的模式选择设置记录 安防录像：当报警信号被触发，本机自带的摄像头便开始进行拍摄，并存储在本机上，提供声像证据。4.L3.智能家居功能（增加家居模块扩展实现）您是否具有想过像遥控电视机一样遥控家里所有电器呢？数字楼宇对讲系统完全能够为您办到了。不管你在家还是外出不在家，只要您动动手指头就能够操纵家里所有的电器了。同时有多种情景模式选择，让您不费心就能够拥有浪漫的家居生活！您想过吗：坐在沙发上就能够操纵家里所有的灯并能够调节亮度；外出前只需按一个键就能够关上家里所有的灯与应关的电器；下班途中发一个短信就能够启动您家中的空调这将是普通家电全面智能化升级！一）系统简介智能家居系统使用目前市场上技术最为先继而又普遍使用的无线射频通信技术来实现家居智能化操纵，无线通信频率为433MHZ,系统由发射器与接收器两大部分构成：发射器（操纵器）发射的无线信号，透过空中的电波，穿透墙壁等障碍物，直接作用于每一个接收器（操纵终端），接收器接到发射器的无线指令后直接操纵电灯、电器、窗帘、空调等电器设备，这样，不论你身在何处，就能够使用不一致的操纵器集中或者任意操纵家中的电器设备了。系统使用1600万为一组的软件编码，也就是说，操纵设备在出厂时就有了自己唯一的身份证，安装调试时只需将发射器与接收器之间进行登录（对码）就可使用，而绝对不要担心会误开邻居家的灯光或者电器。无线射频通信系统较之485总线通信系统免去了集中布线的烦恼，安装保护更为便利，大大节约了工程造价。与XlO电力线载波通信枝术相比，无线射频通信系统躲开了电力线上的信号干扰，免去了众多的附加设备，确保了系统的正常运转的同时，又降低了工程造价。在无线电话（手机）、无线网络、无线电视、无线广播大量使用的今天，无线智能家居系统更能发挥技术先进、安装方便、经济有用的特长。侑号延伸遢无线射蟆接收H无线射频系统操纵原理图二）要紧设备智能开光智能插座红外转发器窗帘操纵器室内遥控器室内壁挂总控器场景操纵器智能中控器等三）功能描述智能家居系统要紧包含下列6个子系统：1 .智能照明一一梦幻灯光，随心制造！1）轻松替换：不管新装修户，还是已装修户，只要将原有墙辟开关换成智能开关，就能轻松实现智能照明，让生活增添更多亮丽色彩.2）软启功能：灯光的渐亮渐暗功能，能让眼睛免受灯光骤亮骤暗的刺激，同时还能够延长灯具的使用寿命。3）调光功能：灯光的调亮调暗功能，能让您与家人分享温馨与浪漫的同时，还能达到节能与环保的功效。4）亮度经历：灯光亮度经历的功能，使灯光更富人情味，让灯光充满变幻魔力。5）全开全关：轻松实现灯与电器的一键全关与一键紧急全开功能。6）集中操纵与场景操纵功能，使灯光的操纵更加得心应手，意想灯开。7）智能照明，让灯光成为艺术，让生活更显温馨与浪漫!2 .家电操纵一一普通家电，智能升级！通过智能插座、红外转发器、室内遥控器、语音电话远程操纵器等智能产品的随意组合，无需对现有普通家用电器进行改造，就能轻松实现对家用电器的定时操纵、无线遥控、集中操纵、电话远程操纵、场景操纵、网络操纵等多种智能操纵。无需技术改造，普通家电全面智能化升级！3 .电动窗帘一一随时开关，随意遥控！无需再为每天开关窗帘而心烦，给窗帘做好定时，电动窗帘每天自动定时开关；遥控器轻松一按，窗帘自在掌控中。摆脱距离与时间的束缚，尽享开开合合的快乐！4 .安防报警一一智能防盗，高枕无忧出门在外或者熟睡之后，对家中总是不放心。有了智能防盗系统，家中一旦有人非法闯入,或者者发生燃气泄漏或者火警，系统除现场报警灯光自动打开吓阻盗贼外，还将循环拨打15路电话通知家人、保安、物业等进行紧急处置。千般烦忧，泰然处之！5 .可视对讲一一家庭闸门，由您掌控有朋自远方来，不亦乐乎！但到底是谁来了，是朋友来了还是不该来的人来了，该不该放行？有了可视对讲，你能够看个真真切切，问个明明白白！然后是迎接，还是拒绝，一切由您做主。6 .网络监控家，随身带走上班或者出门在外，你总是想家。现在好了，不管你身在何处，打开电脑或者3G手机，登录您家中的网络摄像机，家中的一切尽收眼底：小孩是否具有放学？老人的状况是否正常？保姆都在干啥？家中来了什么客人？他们在说什么？什么电器需要打开或者关闭？全在您的监控之下！只要与互连网连接的任何一台电脑，都能够进行不间断地摄像并可调看录相，同时可设定两个区域的移动侦测，一旦有人闯入侦测区，系统自动拍照并存入SD卡中，给家中安防再加一把保险锁！智能家居系统具有下列6种操纵方式：L本地操纵一一轻轻触控，愿望实现！不管智能开关，还是窗帘操纵器，都设计了触控屏操纵面板，只要轻轻挥动手指，就可完成开关操作。关于用惯了传统墙壁开关的客户，不可能感到半点不适。2,无线遥控一一随时随地，全屋遥控!您是否具有想过像遥控电视机一样遥控家里所有灯与电器呢？现在只要一个遥控器，就能够在家里任何地方遥控家里所有楼上楼下、隔房的灯与电器；而且无需频繁更换各类遥控器，就能实现对多种家电的遥控功能。3 .集中操纵键在手，尽在掌握！就像宾馆床头柜的集中操纵器一样,轻松集中操纵家中所有电灯与电器,使用更方便；夜晚,如有突发事件，只要按一下全开按键，所有灯就全部同时亮起；睡觉前，只要按一下全关按键,所有灯与电器就全部关掉，在进入卧室之前，也无需先关掉客厅的灯光与电器，更不再担心忘了关某些电器啦！4定时操纵一一免费保姆，体贴入微！清晨，当您要起床时，卧室的电灯自动点亮，窗帘自动拉开，温暖的阳光轻洒入室，轻柔的音乐慢慢响起，呼唤您开始全新一天的生活；起床前，电热水器会自动打开，当您起床洗漱时就有热水洗脸，微波炉（电饭煲）也已开始为您烹饪早餐，饮水机也自动打开了，冲好牛奶咖啡，您就能够享受营养早餐啦；餐毕，音响自动关机，提醒您赶快上班；当您与家人外出旅游时，可设置主人在家的虚拟场景，这样小偷就不敢随意轻举妄动啦！轻松定制生活程序，定时开关灯与电器！5 .场景操纵一一梦幻场景，一触而就！回家时，只要轻触门厅口壁式总控器的“回家”键，您回家后想要开启的灯光与电器一个键就自动开启了，出门时，轻触“外出”键，家中的电灯电器会全部关闭。只要分别轻轻触控安装在客厅或者餐厅内部的壁式场景操纵器上的“就餐”“影视”“会客”“娱乐”“就寝”“全关”健，就会立即切换到预设的灯光与电器的场景上。您是不是觉得生活比往常更神奇而富有意思呢！梦幻场景，身临其境！只有想不到，没有做不到！布线要求1、假如使用零火系列开关，请在每个开关底盒内多加一根零线，（原开关底盒内通常只有火线输入与火线输出线，无零线）；若使用单火系列开关，则无须进行任何线路改造，但单火系列开关负载功率会相对小些，通常只宜在房子己经装修好，无法再加零线的情况下使用，凡重新装修的均推荐使用零火系列开关。2、若要在门厅口安装壁式总控器，或者要在客厅餐厅内部安装壁式场景操纵器，与安装具有双控功能的壁式遥控器，请预留好相应的86底合并提供220V电源。3、若要实现电动窗帘操纵，则务必在接近窗帘的墙上（窗帘遮不到的位置），预留86开关底盒及220V电源，同时从该开关盒预埋四芯电机操纵线到窗帘电机的安装位置（通常在窗帘盒顶部往下30CM出线为宜）。4、如要实现空调远程操纵与室内集中操纵，请在空调对面加装红外转发器。安装86底盒型（SWO6-HW）红外转发器请预留86底盒及220V电源线，安装吸顶型（SDCTW）红外转发器预留220V电源线即可。5、如需安装网络摄像机，请布好网线与隐蔽电源插座，网络摄像机通常使用天花吊装方式。6、如房间面积较大或者多层住宅，请在住房中心适当位置预留86底盒及220V电源线，用以安装信号延伸器。4.L4服务功能1）信息交互功能：随着全球信息化时代的不断升温，人们对千百年来赖以生存的住宅，提出了智能化与人性化的要求，利用现代信息技术，数字楼宇对讲为您提供信息化智能服务。您能够通过分机向管理中心发送信息，提出您的需要，同时管理中心也会及时的把停电、停水等物业信息及时反馈给您。同时，您也能够通过分机接收到管理中心为您公布的天气预报、常用电话、物业反馈等信息化服务，让你享受信息技术给您带来的信息便利生活！2）信息交互的具体功能有： 小区周边信息服务,提供7大栏目：常用资讯，送水，送气，家政，干洗，维修、搬家。并提供公布平台方便物管保护。 生活百科服务，提供6大栏目：天气，彩票，美食，生活窍门，天天健康，万年历。 广告服务，室内机图片广告播放、门口机全格式视频广告播放。 信息公布，为物业提供小区周边信息服务平台，物业可有偿为周边商家进行信息公布。多媒体娱乐功能数码相框功能室内分机有一定的存储空间，也支持SD卡。业主可放入一些照片，进行图片播放。1）MP3播放功能2）影视播放功能3）生活闹钟功能室内分机内设正计时与倒计时两个闹钟，方便业主进行一些时间提醒。4.2可视对讲系统要紧设备介绍4.2.1可视对讲室内机一型号：EHP-606V一可视对讲：彩色可视、对讲、开锁、呼叫、监视一壁挂式，免提操作对讲一3段与弦铃音，4档音量，电子组合键调音一7寸彩色TFT屏一工作电源：DC18V一环境温度：O摄氏度-60摄氏度一环境温度：90%一布线方式：总线转换切入安装：壁挂式4.2.2、单元门口机一型号：EDM501一最大容量可联接9999户室内分机一防震、防水、防拆、防破坏设计一总线制布线、安装、调试简便一英文、数字显示、操作界面使用容易一可与室内分机、管理中心实现呼叫、对讲及开锁一密码开锁，用户自行修改一支持通电开锁与停电开锁两种方式，可任意设定开锁至关闭时间的长短一工作电源：DC18V一环境温度：TooC+600C一布线方式：总线隔离切换一摄像机：1/3”CCD广角镜头一最小照度：0.2LUX（含红外线辅光）一功耗：10W一配置：嵌入式安装/三方免提通话/可更换式面板/1路视频输出/监视、对讲、呼叫、开锁功能4. 2.3管理中心一可联接IOOO台单元门口机一总线制布线，安装调试简便一可呼叫各住户室内分机、各单元门主机及其它管理机一可接收住户紧急报警，并显示警情类别及房号一接警速度快，同时具备报警记录缓冲区，即使有多户同时报警也不可能出现报警堵塞与丢失的现象一可呼叫转移对讲，临视单元门口，开启电锁等一可联接电脑，实现小区智能化管理一自动定时关断可存储报警房号功能（接驳电脑可无限扩展）一可查阅报警号码一报警号码删除：按“清除”键盘以倒序的方式清除一工作电源：DC18V一环境温度：OOC+600C一环境湿度：90%一功耗：工作中最大20W一输出串口：RS232一配置：集中呼叫、对讲、开锁功能/查询报警信息/可联网999个单元门口机/距离2公里4. 2.4小区联网交换机Kftft一型号：EDSW802/深圳易天元一配置：RS485操纵总线/可连接5个单元一小区联网使用视频信号隔离与转换一工作电源：DC18V一环境温度：-10+60。C一环境湿度：90%一耗电量：4W4. 2.5嵌入式门禁一电源：不直接驱动锁：9V18V500mA直接驱动锁：10V15V功率由锁决定一工作环境温度：T0°C75°C储存温度：-20-+80一工作相对湿度：95%,不凝露一开锁最大输出驱动：2.5A一开锁操纵输出：断电开锁、通电开锁可选择一开锁信号保持时间：0.5S25S可调一门磁输入接口：有一本地报警输出：有一静态工作流：IlomA一抗静电干扰：15KV一卡片种类：MFl-IC一读卡距离：27CM一通讯接口：RS4859600bps一通讯最长距离：120Oln一黑（白）名单：1984条一记录容量：2456条一单台PC机终端操纵器数量：1024一能够联机监控，也能够脱机运行；联机时实时监控门状态、实时远程门操纵4.3系统设备清单序号设备名称型号品牌产地单位数量1彩色可视分机EHPD606V-1易天元台台3102彩色门口主机MD602易天元深圳台983彩色别墅门室内机EDMD501易天元深圳台384管理中心软件ETY-ELO易天元深圳套15麦克风易天元深圳台16备用电池6V/4AH；易天元深圳台3187对讲系统电源EDPS12易天元深圳台1598电锁电源12V/3A易天元深圳台464.4住户防盗报警系统4.4.1窗磁Ho-O3C技术参数防火ABS阻燃外壳接方式：常开或者常闭通过CCC、CE、FCC认证额定电流：500(mA)额定电压(VDC)：100开启间距：1545额定功率：2(W)毛重(kgs)：7数量(pcs)：800包装尺寸(mm)：300*250*3204.4.2紧急按钮HO-OlA防火ABS阻燃外壳连接方式：常开，常闭额定电流：300(mA)额定电压(VDC)：250毛重(kgs)：15数量(pcs)：200包装尺寸(mm)：460*380*3654.4.3红外探测器LH-901A防拆盒盖抗白光干扰自动温度补偿LEDON&0FF可选择可调节报警延时使用贴片技术，抗EMI、RFl干扰工作电压：DC916V消耗电流：20mA(DC12V)环境温度：10+50安装方式：壁挂安装高度：2.2m左右探测距离：12m探测角度：110。报警输出：常闭防拆开关：常闭尺寸：107*52*36.5mm4.4.4无线布防按钮功能特点：无线遥控布防，无线紧急呼救4按键：设防、撤防、部分设防、紧急呼救配合EHlU-A,EHlU-C主机使用315MHZ技术规格：工作电源：DC12V高能纽扣电池电池寿命：1年遥控器使用最新的滚码保密方式，被解密的平均时间达200亿年，重码的平均时间达20年。无障碍直线遥控距离达100米以上。4.4.5煤气报警器感应气体：天然气 电源：DC12V的直流电源 静态电流：V65mA 报警电流：V125m蜂鸣器声量能级：70dBm 报警浓度：10%LEL 工作温度：-10to+40 相对湿度：90%RH 稳固性：不大于±5%LEL 重复性：不大于±5%LEL 报警浓度误差：不大于±5%LEL 报警方式：声光报警/联网信号 尺寸：115*51mm4.5系统设备清单序号设备名称型号品牌产地单位数量1红外探测器LH-901B豪恩台个3102燃气探测器豪恩LI86豪恩深圳个3203紧急按钮HO-OlB豪恩深圳个3104窗磁H0-03C豪恩深圳个4082五、闭路电视监控系统5.1 功能描述“润丰.水尚一期一组团”小区设置闭路电视监控系统，设置防范系统，在小区大门、首层室外周边、地下车库、首层各入户大堂、电梯、要紧公共活动场所、通道等场所设置摄像头。力求使本系统与小区环境与谐统一，不破坏小区风格，做到隐蔽、美观又不影响使用效果。该系统由摄象机、操纵终端、彩色显示器、画面处理器、专业硬盘录象机、矩阵器、操纵主机与操纵计算机构成，能够对各个监控点进行实时监控、单个画面自动切换监视、全自动轮询监视、24小时录象或者全天侯长时间录象与设备自检、防盗报警、线路破坏报警等功能。在会所监控中心室使用视频矩阵主机作为操纵、监视中心，负责收集、处理信号源，并以数字方式储存在电脑硬盘录像机中，保证系统的可靠性，通过电视墙进行图像显示。在每栋住宅的入口大堂各设1台半球型摄像机，地下室车库出入口配置1台枪式彩色夜视防水摄像机，小区大门出入口配置1台枪式彩色夜视防水摄像机，在建筑物四周设置一定数量的恒速球，在电梯轿厢内配1个半球型摄像机，尽量不存在盲区。5.2 系统说明本工程闭路电视监控系统分为下列几个基本部分：摄像机、镜头、传输线路及操纵中心。我司通常能够通过下列途径来认识懂得电视监控系统的构成：即图像信息的摄取一一对摄像及图像处理的操纵一一图像信息的显示、记录处理一一图像信息远程传输与操纵。人员1人员1刚才的人是哪一个呢？黑白效果是他！没错了彩色效果5.2.1前端部分摄像部分的作用是把系统所监视目标的光、声信号变成电信号，并送入系统的传输分配部分进行传送，摄像部分的核心是摄像机，它是光电信号转换的主体设备，是闭路监控电视系统的眼睛。监控点设置要紧通过在建筑出入口、中心通道、休闲区域、楼梯等重要区域设置摄像机监控点进行实时监控防护罩根据建筑智能化系统工程设计标准要求为室外摄像机配置防护罩。系统配置与周围环境相协调的防护罩。为追求摄像机隐蔽与美观的效果，出入口四周摄像机配置球形防护罩，电梯轿厢、电梯厅为半球一体机，其它摄像机配置室内/室外矩形防护罩。摄像机的安装根据安全防范技术要求，出入口摄像机安装高度通常为3.5m,快球设计使用吸顶安装,建筑内部根据每个消防分区的装修特点灵活选择监控设备的安装方式。5.2.2传输线路传输线路的作用是将视、音频信号送到中心机房或者其它监视点，同时通过操纵传输线路对前端设备进行操纵管理与供电。在本工程监控系统中，系统的传输线路包含视频线路、操纵线路与电源线路三部分。视频线监控点到操纵中心，设计使用模拟信号传输方式，通过同轴电缆进行视频信号传输，根据大楼闭路电视监控系统的传输距离，本设计选用SYV75-5o操纵线操纵线要紧是针对建筑在两个要紧出入口设计快球监控点进行设置，设计选用屏蔽二芯护套线，线径根据现场传输的远近选用型号为RVVP2*1.5的线缆，可保证120Onl内的操纵信号传输。电源线本期项目前端摄像机电源传输距离均在30Onl以内，设计使用中心集中供电，现场转换的方式，电源线选用RVV2*1.5°5.2.3监控中心中心要紧完成对视频信号的操纵、录制、存储及显示。中心设备要紧硬盘录像机、管理计算机等构成。图像录制硬盘录像机具有功能全、容量大、查询方便、效果好、使用费用低、便于管理等优势,同时，系统选用的数字硬盘录像机具有网络接口，可根据中心管理的需求，在建筑内建有宽带网络支持下，可实现网络化远程操纵、管理与图像记录。系统设置硬盘录像机,接入系统的所有视频信号，在显示器屏显示单元上进行1/4/9/16画面分割显示与录像。原则上将摄像机分组接入不一致的硬盘录像机。录像与备份：硬盘录相机内能够安装12个ICE接口的各品牌硬盘，单个硬盘1000G,另外能够通过PRO主机的SCSl接口外挂硬盘阵列或者光盘刻录机，通过硬盘阵列能够外挂多个硬盘，能够选择作为主盘，也选择作为备份盘。录像模式建议我司建议硬盘录像机的录像可根据不一致区域、不一致时间段进行不一致模式的录像模式设置，在保证录像质量的同时，可节约硬盘的存储空间，减少系统资源浪费。远程操纵：硬盘录像主机带有网络接口，支持LAN、互联网等连接方式，可在远程通过网络对前端现场画面进行调看。报警联动系统配置的硬盘录像机内含有报警继电器输出接口，能接入多路的报警信号，报警主机与硬盘录像机通过串口连接，当周界前端发生报警信号时，报警继电器输出接口显示当前报警现场画面，对应硬盘录像主机对报警现场图像进行记录、存储与回放打印。电源供应本系统使用中心集中电源供应设计，在中心配置系统电源箱，分别为中心硬盘录像机、前端监控点等设备提供电源。中心设备供电中心设备使用AC220V50hz市电供电。监控点电源保证安全用电，并提供远距离的电源传输，设计使用AC24V中心集中输出（注：周界区域的快球摄像机供电在现场电源箱处进行变压转换成为24V）。5.3要紧设备及技术参数5.3.1.高速智能球CF-98ECF-98EO使用1/4英寸SONYCCD芯片；内置3.6-79.2Inin非球面镜头，22倍光学变焦，10倍数码放大；还具有日夜彩色黑白自动转换功能，黑白最低照度可达0.005LUX,本机提供128个预置点；有强大的画面动态检测功能并提供报警输出；通过电压操纵接口或者RS-485接口灵活地实现远程操纵功能；体积小巧60.5X59.5X109.5毫米，可放进7寸球罩，性价比高。该摄像机已经广泛的应用于须日夜及大范围摄像的环境，如：小区，码头，广场、学校等场所。日/夜彩色黑白自动转换功能画中画功能220倍变焦（22倍光学及10倍电子变焦）可设置区域背光补偿及习惯多种光照条件的背光补偿1/4英寸ITSuperlIADCCDDSP数字信号处理动态检测水平分辨率：580线10Bit元模数转换器52分贝优质信噪比（S/N）最低照度0.Ooo5Lux（感光度X128）三种可选白平衡操纵方法：自动追踪白平衡/自动白平衡操纵/手动（R/B增益操纵）内同步体积轻巧（60.5×59.5×109.5毫米）日/夜彩色黑白自动转换功能5.3.2彩色半球摄像机CF-480A1/3英寸SoNYCCD；水平分辨率：600；f=3.8mm,F2.Olens;日夜自动转换（电子式）;最低照度：0.3Lux；自习惯数字降噪功能（3D+2D）；移动侦测；暗区补偿；隐私遮挡：12区域（多边形）；数字图像稳固；CCVC（同轴视控）；菜单功能；智能视频分析；人性化三轴调节；DC12V&AC24V；5.3.3枪机CF-85A*最低照度：彩色O.12LUX,黑O.12LUX；*自习惯数字降噪功能（3D+2D）；*移动侦测；*暗区补偿；*隐私遮挡：12区域（多边形）；*外接可控高速快门；*数字图像稳固；*CCVC（同轴视控）；*智能视频分析5.3.4电梯摄像机CF-836A1/3,SONYCCD540线品牌：上海诚丰技术参数：型号CF-836A图像传感器：1/3SONYSuperHADCCD有效像素：PAL：752(H)×600(V)NTSC：768(H)×540(V)信号系统：PAL/NTSC水平清晰度：540电视线最低照度：0.5Lux内置镜头：2.8mm镜头快门速度：1/50(1/60)1/100,000(秒)信噪比：大于48db(AGCOFF)视频输出：1.OVp-p,75使用电源：DC12V750mA功率消耗：1.4W变量（克）：300535、型号:CF-DVR16C4-ACF-DVR08C4-AGB20815-2006II级A类产品，专业级行业量身定制全高清支持108OP全高清输出高画质D1H.264MainProfileLevel3.0高性能16路Dl同步回放多任务预览、回放、设置、备份、网传等多工操作高便利全新视窗界面，友好便于操作工作模式真正的多任务工作模式：预览、录像、回放、备份、网传同时运行；多窗口多任务同时可控。预览模式高清晰108OP预览显示输出最多同时支持六个VGA(640480)点对点显示，主显支持DVLVGA、HDMI(使用DVl转换)三种显示接口；主显自动识别显示设备分辨率；支持可定制的预览组合模式，根据显示器的分辨率自动优化设置预览组合模式；主显自动轮巡可支持顺序与多种分割模式；主显输出预览视频叠加多种提示信息：通道名称/系统时间/录像状态/移动侦测/报警状态/设备特殊信息/后台操作提示(备份、升级回放)；辅显(BNC)支持16x4矩阵显示，轮巡显示画面分割方式、驻留时间可任意定制；视频参数可分时间段配置；录像模式支持手动、定时、报警触发、移动侦测触发多种录像模式；能够根据不一致录像模式设置独立的录像参数；录像参数包含编码分辨率、帧率、质量、流类型；录像属性可设置的最小颗粒度为30分钟；多档录像质量可选，也支持自定义设置码率、帧率；周计划录像336个时间段独立配置，录像状态一目了然；事件录像（报警/移动触发）支持预录及延时，30秒超长预录；滞后录像时间长度可设定；支持通道名与时间OSD叠加；支持视频遮挡与视频信号检测。存储管理流式文件系统，支持分组数据淘汰管理（确保重要级别的录像文件可配置更长的存活时间）。支持自动淘汰、录满停止、指定保持时间三种数据淘汰机制；硬盘支持热插拔；非工作硬盘自动休眠；顺序存储、磁盘直写、自动休眠等技术大大延长硬盘使用寿命；坏道自动避让；加密数据存储；高速格式化；回放模式16路Dl同步回放，16x快进快退，回放分辨率高达450线；日历自动显示录像资料状态；可筛选与播放关注的录像类型；可筛选与播放关注的分组磁盘内的录像资料；支持全屏播放模式；支持浏览播放模式，也可鼠标拖动时间条来快速浏览视频；一键回放通道快速切换，一键回放、监看快速切换；支持回放抓图功能；备份管理备份设备支持USB存储设备、SATA刻录设备、DVD刻录设备、内置备份硬盘；多种筛选方式快速选定备份资料；后台化备份模式确保用户零等待；备份文件可在本机播放，文件管理器支持对备份文件及时查看；备份资料格式支持流行通用播放器；报警管理16路报警输入，8路报警输出，支持外供12V/5V电源;集成网络化报警管理主机功能；每周336个独立时间段的布防时间表；多种联动输出：包含联动报警输出、触发录像、触发抓图、发送电子邮件、本地声音提示、上传报警中心、联动PTZ；报警图片可到指定用户EInai1。报警视频联动可输出到任意矩阵输出端口；支持一键布防、撤防；
