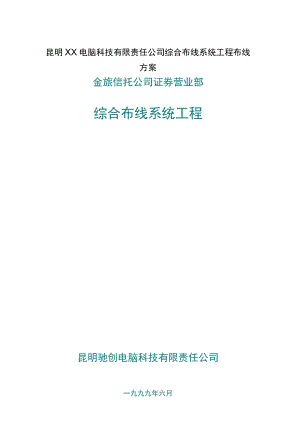

昆明XX电脑科技有限责任公司综合布线系统工程布线方案.docx

昆明XX电脑科技有限责任公司综合布线系统工程布线方案金旅信托公司证券营业部综合布线系统工程昆明驰创电脑科技有限责任公司一九九九年六月公司简介(1)前言O第一章设计标准O1.1布线系统的标准比较2.2对标准的选择第二章开放式布线系统O2.1布线系统的三种类2.2选择布线系统的参考因素2. 3布线系统2. 3.1公司简介3. 3.2布线系统特点4. 3.3110系统在各子系统的应用第三章综合布线系统设计O3.1标书概述3. 2信息插座分析统计3. 3结构化布线系统设计3.4公共广播布线系统设计第四章供配电电源布线系统设计O第五章施工设计5.1施工方案设计的根据5.2施工设计要求5.3管道材料选择与施工要求第六章施工过程要求第七章施工管理与操纵第八章测试公司简介昆明驰创电脑科技有限责任公司，成立于1996年2月15日，公司位于新闻路130号，下设门市，位于鼓楼路190号，公司注册资金人民币贰佰万元正。一、公司经营宗旨以高科技、高附加值产业为主导，以勤奋、踏实的工作态度，制造效益、服务社会。公司自成立以来，一直强调为社会做实事、做好事，想客户所想、急客户所急。每次做工程，我们都选择关于客户最合理的方案而不是我们收益较高的方案，为客户提供先进的技术，优质的施工，完善的售后服务。几年来，随着客户的增加，公司信誉上升，业务也不断扩大。公司在服务社会的同时也获得了社会的回报。二、公司组织结构三、公司人员结构我公司认为：现代高科技企业的竞争，实质是人才的竞争。公司自成立以来，一直注重人才的积存与培养，为员工提供良好的学习、工作环境，同时也鼓励每一个员工发挥想象力、制造力，充分表达自我价值。公司从成立初期的十人，通过了人员的不断调整、更新，进展到现在，有员工三十人，具有下列特点：1、人员素养高。公司大部分人员具备大学本科学历，核心人员基本上都是国内名牌大学毕业，往常在各类单位、岗位上有丰富的实际工作经验，具备现代管理思想，熟悉最新科技动态，对公司进展有长远的目光。2、人员专业化根据公司业务，我们积存、培养了一批专业化的人员队伍。在开发部，有熟知各类数据库及编程语言的人员，有熟知Internet程序开发的人员，有对财务系统熟悉的人员，有对酒店管理系统熟悉的人员，有对银行业务熟悉的人员，有熟知大型程序系统分析的人员；在系统集成部，有综合布线的专业人员及专业队伍，有熟知NetwareWindowsNT、UniX的专业人员，有熟悉各类硬件集成的人员，有软件保护、硬件维修人员；在多媒体部，有专业美工及创意人员，有多媒体动画制作人员。3、人员搭配较合理公司通过两年多的人员调整，现在人员搭配较为合理。部分人员有较强的实际工作经验，对事物有较强的懂得力，对问题有较强的预见性，部分人员从学校毕业不久，有较强的学习能力，能够及时掌握最新技术。4、核心人员趋于稳固鉴于高科技企业人员流淌较频繁的特点，公司采取了一系列稳固人员的措施：给每个员工提供充分施展才能的环境。培养员工集体协作精神，建立良好的企业文化氛围。建立完善的奖惩制度，提高员工工作积极性。由于以上措施的实施，加之公司正处于一个良性循环进展时期，员工工作积极性高，人员较稳固。四、公司要紧业务1、开发部业务以计算机应用软件开发为主，目前已经开发完成的软件有：云南省农机车辆、驾驶员管理系统人民代表大会签到管理系统星级酒店管理系统台资企业财务管理系统建筑业合同管理系统建筑业工程项目信息管理系统通用工资、人事管理系统Internet股票信息查询、交易系统银行电话查询系统客运站售票系统另外与其他单位协作开发了一些大型管理系统2、系统集成部业务系统集成部要紧从事的业务有：计算机系统集成、综合布线、产品销售、系统保护、售后服务。下列分别介绍：2.1.系统集成与综合布线包含新建网络的规划、布线、设备选型及安装、调试、开通，软件集成，目前完成的系统有：云南省证券公司曲靖营业部云南省证券公司玉溪营业部云南省证券公司保山营业部云南省证券公司小西门营业部云南省工行信托投资公司楚雄证券营业部巨龙大厦省人大会议签到系统电信局信息公司股票系统云南省证券公司青年路营业部云南省证券公司北京路营业部云南省证券公司曲靖营业部云南省国际信托投资公司证券营业部云南省证券登记公司北星达汽车客运站云南省水电设计院云南省农业大学云南省煤气公司大潮山水电站2.2.产品销售我公司与国内外许多知名的信息业厂商有长期广泛的合作，我公司的经营业绩也都得到了这些合作伙伴的认可，取得了一些产品的经销认证，具体如下：美国NetFRAME公司中国西南地区金融业务销售代理商美国3C0M公司中国地区特约经销商及增值代理商（VAR）美国InteI公司先进代理商（ISP）美国FLUKE网络测试仪器西南地区代理美国公司布线产品代理商美国惠普微机、服务器云南地区特约经销商美国APC公司云南地区特约经销商联想全系列产品云南地区特约经销商开思制造业管理软件及办公自动化软件云南地区特约经销商辰光集团计算机产品云南地区总代理另外，我公司与微软公司，Sybase公司，IBM公司，CiSCo公司也有良好的合作关系。2.3系统保护、售后服务公司在注重销售的同时，也不断强调服务的重要意义。公司做的很多系统，对系统的稳固性、安全性要求较高，公司一方面在工程实施过程中，使用先进的技术提高系统稳固性，一方面在系统出现故障时，立即予以解决。在系统保护的过程中，我们积存了很多的经验，目前有很多我们实施完成的网络已经实现了远程保护，即方便了客户，也方便了公司自身。3.多媒体部业务制作多媒体电子出版物，三维影视、动画制作，配合开发部设计程序界面、Internet网页。拥有目前在图形视算领域处于领导地位的美国SGl公司生产的超级图形工作站，配合世界最优秀的动画制作软件，制作高水准、高质量的影视仿真三维图形。现已成功地为云南有线电视台、昆明电视台等新闻单位制作了影视及广告节目。在光盘开发制作过程中，先后做了光盘云南蝴蝶、云南少数民族服饰、大理州志等。五、公司的进展与前景公司成立以来，得到了社会各方面的支持，97年实现利税200多万元。业务从成立初期的证券行业进展到政府、银行、电信、学校、机关、企事业单位。公司在进展的同时也在强化自身素养，在公司内部组建了计算机网络，提高办公效率，提供开发环境；针对公司业务，定期派出技术人员到全国各地培训，请合作伙伴来公司讲课；关于最新技术，组织技术人员熟悉、掌握，为将来更大的进展打下良好的基础。驰创全体员工正不断努力为云南乃至全国早日进入信息化社会作出奉献。我们在公司扩大的同时也为社会解决一些大中专学生的毕业就业问题，把这些精英组织成强有力的科技力量，为社会制造更多的经济效益，把公司推向一个新的高点。昆明驰创电脑科技有限责任公司一九九九年元月十九日本标书设计针对贵公司证券营业部计算机网络与通信应用的特殊情况，选用产品，结合装修工程作出具体细致的分析与设计。标书要求既要充分满足计算机网络与通信应用的需要，又要配合装修，作到工艺精美。-XX.-Jh-刖综合布线系统是一项实践性很强的工程。它是现代社会信息化的必定产物，是多功能、智能型大楼的必定要求。综合布线系统对基于各类系统资源的大楼总体功能的发挥并保持各部门长期、高效率的运转发挥着重要的作用。综合布线系统最初产生于八十年代初期的美国，是随着通信技术与计算机连网技术的进展而进展起来的，八十年代末期综合布线技术在设计、产品、标准、测试等方面取得了突飞猛进的进展；欧美许多发达国家对其特别重视，并先后制定标准对其进行规范，其中被许多国家广泛使用的有美国电子工业协会/电信工业协会制定的TIA/EIA568A标准与国际标准化组织制定ISO/IEC11801标准；这两个标准的制定对促进综合布线技术的普及与计算机网络技术的进展奠定了基础；我国对综合布线技术的推广应用也非常重视，并于1997年由中国工程建设标准化协会制定了国内第一部结合国情的综合布线标准：建筑与建筑群综合布线系统工程设计规范（CECS72：95）；1997年该标准得到了进一步完善，其新标准建筑与建筑群综合布线系统工程设计规范（CECS72：97）对抗干扰、防噪音、防火、防毒等关键技术方面作出了新的规定；同时建筑与建筑群综合布线系统工程施工及验收规范（89：97）也相继出台，这对规范我国综合布线产业无疑将产生积极的影响。完善的布线系统工程务必完成六个方面的工作:方案论证、系统设计、工程施工、统验系收、文档说明与应用培训。方案论证:针对用户的应用功能与建筑特征,结合用户在未来十五至二十年内业务进展的趋势,提出合理的设计方案。系统设计:根据应用的特点,选择满足应用条件的性能价格比最佳的系统产品，在此基础上提出有针对性的系统设计。工程施工:需要完善的施工设计图纸,有经验的工程施工队,严格的质量操纵管理措施，明晰的施工进展计划,高质量地完成工程施工。系统验收:在系统施工完成之后，需要对工程作全面的验收测试，测试应明确测试程序、测试方法、测试设备、测试参数、结果确认与质量保证体系申请等环节。文档说明:文档是用户日后应用与保护布线系统的重要根据,完整的文档系统应包含施工图纸、施工记录、测试报告、产品说明、接线代码与标识等。系统培训I：除由厂商提供的产品培训之外,工程承包商应对工程的应用与保护向用户方技术人员作出详尽的解释,并指导其在现场操作。随着技术与应用的进展,综合布线系统包含了更多的范围，除应用于语音与数据的双绞线布线系统外,还可包含于应用于有线电视传输的CATV布线系统,应用于广播系统的音频传输布线系统与应用于楼宇自动化与门禁系统的布线系统。本方案设计针对贵公司东山广场总部与营业部计算机网络与通信应用的特殊情况，选用产品，结合装修工程作出具体细致的分析与设计。方案要求既要充分满足计算机网络与通信应用的需要，又要配合装修，作到工艺精美。第一章系统设计1.1 设计标准本方案设计根据的标准有：1. ISO/IEC11801标准；2. EIATIA568A标准3. EIA/TIA569标准4. EIA/TIA-606标准5. EIA/TIA-607标准6. CECS72:97建筑与建筑群综合布线系统设计规范7. CECS72:97建筑与建筑群综合布线系统施工及验收规范8. YD/T2008-93城市住宅与办公楼电话通信设施设计标准9. YDJ26-89中华人民共与国邮电部标准通信局（站）接地设计暂行技术规定（综合楼部分）10. 开放式布线系统设计手册。1.2 标准的选择智能建筑已经形成一种新的产业，作为其基础的综合布线系统早已制定出相应的标准，目前最具代表性的标准有二个:一个是ISoll801标准，另一个是EIA/TIA568A标准。ISoII801标准是由国际标准化组织颁布的综合布线系统国际标准,EIATIA568A标准是由美国电子工业协会与电气工业协会颁布的综合布线系统国家标准。这两个标准在规范布线系统设计原理方面是相同的，但在适用的范围与技术指标方面却是完全不一致的，具体介绍如下：标准规范了布线系统设计的四个方面的要求，这四个方面是：1 .系统设计所选择的传输介质必需符合标准规定，但两个标准对传输介质的适用范围的定义有所区别。ISOIl801标准既适用于屏蔽系统又适用于非屏蔽系统，也适用于光纤布线系统,而EIA/TIA-568A标准则只适用于非屏蔽系统与光纤布线系统。如下表所示：表1.传输介质用途ISO/IEC11801EIATIA568A3类UTP语音与小于带宽IOMBPS的数据传输有定义有定义5类UTP语音与带宽小于155MBPS的数据传输有定义有定义5类STP语音与小于带宽155MBPS的数据传输有定义有定义62.5/125多模光纤带宽IGMBPS的数据传输有定义有定义通常认为，屏蔽系统在电磁辐射与抗干扰性方面要优于非屏屏蔽系统，IS0/IEC11801标准推荐在外界干扰信号频率大于30MHZ时使用屏蔽系统,它关系到系统的安全与人员的健康。在我国由于屏蔽系统的造价较高，且安装较为复杂，通常只用在比较特殊的场合如：保密性要求比较高的地方或者者是电磁环境较为复杂的单位。2.系统的端接配件与所选择的传输介质必需匹配，同时接口必需一致，IS011801标准与EIA/TIA-568A标准有如下区别（表2.）：表2.传输介质类型IS0/IEC11801EIATIA568A3类非屏蔽双绞线3类非屏蔽双绞线RJIl或者RJ453类非屏蔽双绞线RJIl或者RJ455类非屏蔽双绞线5类非屏蔽双绞线RJ455类非屏蔽双绞线RJ455类屏蔽双绞线5类屏蔽双绞线不习惯62.5/125多模光纤ST或者SCST在接口的定义与要求方面:1ISOll801标准指出5类的双绞线不能与其类型不相符的端接类型相连结，以避免造成阻抗不匹配。IlISOll801标准强调屏蔽系统的优点而EIA/TIA568A标准则没有。3.IS0801与EIA/TIA568A都对系统结构设计作了规定，它包含下列七个子系统：工作区子系统（Wc）RKAREASUBSYSTEM）：工作区布线子系统由终端设备到信息插座的连线（或者软线）构成,它包含：连接器、连接跳线、信息插座；信息插座有墙上型、地上（防水）型、桌上型等多种；标准有：灯-45、RJTl及单、双、多口等结构。水平布线子系统（HoRIZONTALSUBSYSTAM）水平布线子系统将电缆从楼层配线架连接到各用户工作区的信息插座上，通常处于同一楼层之上，能够使用3类、5类或者超五类4对屏蔽/非屏蔽双绞线；3类、5类及超五类双绞线都是由4对24-AWG的对绞铜线构成；3类线在IOMBPS应用时无误码传输距离为100米、16MBPS时为50米；5类线在155MBPS时可传输80米、在IooMBPS时为100米；超五类在155MhZ时传输距离能够达到100米。速率更高时可使用光纤。垂直干线子系统（RISERBACKONESUBSYSTEM）指各搂层配线架与主配线架间的干缆：能够为大对数双绞线、光缆也能够二者混用;其要紧功能是将主配线架系统与各楼层配线架连接起来。布线柜子系统（RACKSUBSYSTEM）由楼层配线架构成,其要紧功能是将垂直干缆与各楼层水平子系统相连接，布线系统的优势与灵活性要紧表达在布线柜子系统上，只要简单的跳一下线就可完成任何一个结构化布线系统的信息插座以对任何一个智能系统的连接，极大的方便了线路重新布局与网络终端的重新调整；光纤连接时，要用光纤配线箱，箱内有多个ST或者SC连接器安装口；其线路弯曲设计符合62.5/125UM多模光纤的弯曲要求，光纤接头使用ST或者SC型，由陶瓷、塑胶、不锈钢等材料制成,光纤藕合器可做为多模光纤与网络设备或者接线装置上的连接，配线架与光纤配线箱通常设在弱电井或者设备间内，用来连接其他子系统，并对它们通过跳线进行管理。设备间子系统(EQUIPMENTSUBSYSTEM)设备间子系统由主配线架与各公共设备构成,它要紧功能是将各类公共设备(如：计算机主机，PABX.网络交换设备等)与主配线架连接起来，该子系统还包含雷电保护装置。建筑群室外连接子系统(CUSBACKBONESUBSYSTEM)本子系统是指主建筑物中的主配线架延伸到另外一些建筑物的主配线架的连接系统。与垂直子系统类似，通常使用光纤或者大对数电缆连接，它是整个布线系统的一部分(包含传输介质)并支持提供楼群之间通信所需的硬件，其中有电缆、光缆，与防止电缆的浪涌电压进入建筑物的电气保护设备。O管理子系统(ADMINlSTRATlONSUBSYSTEM)一个完整的布线系统工程应该包含：工程设计图纸、施工记录、测试报告、使用说明等材料，对这些材料进行整理归档交由用户储存以备系统的使用与保护。4.15011801与£珀/口A-568人标准对布线系统工程测试的参数及其基本要求作出了规定,但关于双绞线测试的具体参数,两个标准有较大的差别,而这些差别对布线系统工程有重要影响。现对比如下：表1.参数性能描述ISOII801标准EIA/TIA-568A标准最大长度小于等于90米小于等于90米返回损耗(Returnloss)表征布线系统工程安装后阻抗匹配性能的重要参数最小值IODBN/A衰减(Attenuation)一个与线的长度,材质与端接工艺有关的参数。在IoOMHZ时的最大值小于22DB在IOOMHZ时的最大值小于22DB近端串扰(NEXT)表征线缆中某一对双绞线上信号传输时对相邻线对的电磁干扰强度衰在IOOMHZ时的最小值大于23.2DB在IOOMHZ时的最小值大于23.2DB耗。衰减串扰比(ACR)将衰减值与串扰值的最差情况作比较以推断线路传输的平衡性能在IOOMHZ时的最小值大于4DB。N/A直流回路电阻(DCResistance)表征线对之间阻抗平衡特征的参数，与线路长度有关。假如端接不良或者线缆有缺陷，参数将发生明显变化。在Ioo米时5类双绞线最大值小于40欧姆。在IOO米时5类双绞线最大值小于40欧姆。阻抗(Impedance)在100+15%的范围内变化,变化的连续性是表征线路性能的重要根据。IOo+/15%欧姆100+15%欧姆分布电容(Capacity)表征双绞线线对之间平衡性能的特征参数小于330OPF小于330OPF2对标准的选择：通过以上对比，我们不难看出，IS0U801标准对布线系统的规定较EIA/TIA-568A标准严格，其重要区别有两点：1 .1标准的适用范围：ISOlI801标准适用于布线系统所要求的全部传输介质，包含屏蔽的与非屏蔽的双绞线，光纤及其端接，而EIA/TIA-568A标准只适合于非屏蔽双绞线及光纤。2 .2ISOII801标准较EIA/TIA-568A标准在规定测试参数方面要严格，而且能够很好地反映出安装之后布线系统工程的综合性能。建筑与建筑群综合布线系统工程设计规范(CECS72：97)是根据IS0/IEC11801标准而制定的国内综合布线标准，因此我们认为,在作布线系统工程设计与施工中应以ISoII801标准为根据。这样,能够作到国内标准与国际标准一致。第二章开放式布线系统（系统选择）2-1布线系统的三种类型目前国内用户使用的布线系统有三类：开放式布线系统，结构化布线系统，模块化布线系统。三种布线系统的特点比较如下：表2三种布线系统类型的比较开放式布线系统结构化布线系统模块化布线系统设计思想对一个大型的布线系统而言，用户在未来10-20年的时间里的各类应用是在设计时无法准确明白的，而布线系统必需满足这些应用的要求，因此布线系统应具有灵活的结构满足用户根据需要配置又保证系统性能良好。不管任何一个用户的系统，也不管任何一种实际应用，都能够按照厂商设计好的一种模块结构进行组合来满足用户的所有要求。与结构化布线系统的思路相似，但在安装，操作与管理方面的技术难度较大。结构特点1可拆开式模块组合2接口与接线分离3适配接口齐全且可选接线与接口模块合而为一，且固定与接线板上，不能分开。只有接线模块，没有接口模块。支持介质可同时支持多种传输介质，如屏蔽与非屏蔽双绞线。只能支持一种传输介质，屏蔽或者非屏蔽的双绞线。只能支持一种传输介质，常见的是非屏蔽的。支持接口适配使用内置式平衡不平衡变换器与接口集成，可支持所有的计算机网络与数据，图象传输接口。使用外置式平衡不平衡变换器，与RJ-45接口跳接适配，满足大多数计算机网络，数据与图象的传输要求。使用外置式平衡不平衡变换器，与RJ-45跳线跳接适配，满足大多数计算机网络，数据与图象的传输要求。单位成本与结构化布线系统相近与开放式布线系统相近较前二者低。扩展灵活性扩展灵活性高而且适配器齐全，扩展成本低。扩展灵活性较前者低且成本较高扩展灵活性最差且成本最高。保护费用在三种布线系统中，开放式布线系统对保护人员的技术要求最低，费用最少。要求保护人员具有较多的专业技术知识与技能，保护费用较高。要求保护人员熟悉布线专业技术知识与技能，保护费用高。22选择布线系统的参考因素1产品体系是否满足ISOII801标准的要求；2-布线系统产品系列是否完善；3产品生产是否符合IS09000系列质量保证体系认证；是否通过UL,CAS检验；4-根据用户特定的情况，是否满足设计与应用的需求；5-是否有切实可行的长期质量保证体系。2-3布线系统2.3. 1.（）公司简介美国公司是全球最著名的电子电气连接件制造商,也是结构化布线系统开发生产的先驱者之一。早在结构化布线系统还没有形成的七十年代，公司已配合DEC、IBM等著名的网络公司开发了满足特定网络应用环境的布线系统，如DEC的细以太网布线系统与IBM的令牌环网布线系统。为综合布线系统的标准化也做出了相当的奉献,其开发应用部门的许多工程师是ElA（美国电子工业协会）与TIA（美国通信工业协会）的成员，并参与著名的EIA/TIA-568标准的制定工作。在布线系统连接产品的性能与质量方面一直亨誉全球。在光纤连接件的开发，标准化与连接工艺方面做出了卓著的奉献。有全球雇员约5万人，1996年的年销售额为70亿美元。每年将销售收入的9%用于产品及工艺的再开发。2.3.2布线系统的特点布线系统以其系统完善性与制造工艺的精确性而著称于世。它有下列几个特点：A.系统的完善性：开放式布线系统能够为用户提供的系统有0结构化布线系统，ACO开放式布线系统，光纤布线系统与地毯下布线系统。B.支持完善的传输介质：布线系统支持五类非屏蔽/屏蔽双绞线综合布线系统，光纤到桌面布系统。C.制造工艺的精确性：开放式布线系统特别强调管理子系统及信息墙座接口的制造工艺，由于不管是计算机网络还是话音系统或者楼宇自控系统，其物理故障90%以发生在布线系统的连接部位。布线系统所有连接触部分都镀金或者镀柏，非接触部分镀银。在结构设计时做到接触配合公差最小。D.是目前全球唯一实现了一次布线之后无需再作更换即可满足用户永久应用变化需求的布线系统制造商。2. 3.3110超五类布线系统在各子系统中应用的产品选型参考 工作区子系统：工作区子系统由安装在各房间内的信息墙座与连接墙座与终端设备的跳线构成，可满足语音、数据终端、计算机、监控器等设备的通信要求。信息插座的外型较多，用以满足各类不一致的应用环境。常用的有墙上型、桌上型、地面（防水）型。信息插座：双绞线类英式面板P/N:288004-2RJ-45五类模块P/N:569014-1RJ-45超五类模块P/N：406372-1水平子系统水平子系统是由传输介质构成的，传输介质的选择是布线系统工程的关键因素之一。设计，施工，技术与工艺等都与选择的传输介质有关。用于水平子系统的传输介质有双绞线与光纤两种，其中双绞线有屏蔽与非屏蔽，每种都有五类与超五类两个类型。双绞线类：5类4对UTP超5类4对UTP光纤类：4芯室内光纤6芯室内光纤P/N：6-57248-4P/N： 6-57826-4P/N: 502985-1P/N: 502989-1 垂直干线子系统垂直干线子系统在传输性能要求上与水平子系统相同，但在应用方面的要求却是完全不一致的，由于垂直子系统中线缆是沿着立柱垂直安装，因此线缆的自重的影响务必考虑。在工程实践中，通过两个方法来解决这个问题：一是选择有增强铠皮的大对数电缆；另一方面是将其合理安装在垂直线槽中。关于数据系统，下列产品能够考虑作为垂直子系统传输介质：超5类25对非屏蔽双绞线P/N：57814-15类25对非屏蔽双绞线P/N：57250-1 布线柜子系统在AT&T布线系统中称之管理区子系统,在布线系统中称之布线柜子系统。我们认为后一种名称更为准确，由于系统的所有端接配件都安装在标准的19”布线柜之中，更重要的是国际标准中把指导用户正确使用布线系统的文档资料系统称之管理子系统，这种称谓上的区分能够避免造成误解。应用于布线柜子系统的产品有ACO开放式布线系统、IlO结构化布线系统与IIoXC模块化布线系统。本标书设计时使用的是110结构化布线系统产品，参考型号如下：110系列48口五类配线架P/N：557872-1110系列24口五类配线架P/N：557870-1110系列48口超五类配线架P/N：406331-1110系列24口超五类配线架P/N：406330-11.75”理线架P/N：558329-13. 5”理线架P/N：558331-1100对19”超五类鱼骨架P/N:558635-119”标准机柜设备子系统由于金旅证券营业部的场地因素，暂不需考虑此系统的设计。管理子系统为大楼布线系统提供完善的设计与管理。结合现场施工记录文档，测试记录文档，应用说明文档，培训资料文等，根据ISoIl801标准与EIA/TIA606标准构成完整的管理子系统。本标书着重强调的一个中心思想是：综合布线系统是工程而不是单纯的技术工程要求精确的设计规划与严格的过程操纵及现场检测关于施工过程与质量管理，是我们长期保持的一种优势第三章金旅信托证券营业部综合布线系统设计3.1、 标书概述本标书将根据贵公司提供的金旅信托公司证券营业部计算机网络工程系统需求（标书）进行规划与设计，设计的根据是本方案前面论述的各类标准与规范。标书的整个编写过程都围绕着一个中心思想：综合布线系统是工程而不是单纯的技术。技术的着眼点常常放在理论与逻辑的可行性方面，而工程的着眼点在于实际应用的完善性、过程操作的可操纵性、质量管理的可行性、性能指标的可确定性与系统运行的可靠性。金旅信托证券营业部建筑面积约2200多平方米，结构化布线系统分为两个功能区域：电话系统与计算机网络系统在结构化布线系统之上还要使用综合布线系统设计，以实现公共广播、CATV.VGA信号传输的要求（注：结构化布线系统与综合布线系统是不一致的两个概念）。结构化布线系统应营业部对证券经营的网络传输与通信要求。具体说，每一个信息点都能够被用做三种用途：（1）满足本营业部办公自动化网络的传输；（2）满足本营业部办公人员及股民语音、传真等语音/模拟通信的传输；（3）满足本营业部办公人员及股民收阅股票行情的要求。除结构化布线系统之外，布线系统的综合设计中还要考虑公共广播系统的布线及其布局，CATV布线及其布局与VGA通信布线。除此之外，作为综合布线系统的配套系统，本标书附加设计了机房防静电地板系统。标书有专门一章分析机房防静电地板系统的设计。下面将根据标书概述，并结合装修布局图做全面的分析设计说明。3.2、 信息插座的分析统计信息点需求描述数量统计办公区：11间办公室80大屏：4个点,2个冗余点6电视墙：10个点10大厅自助:30个点30柜台：12个点,4个冗余点16散户大厅顶部行情：20个点20专户室1：6个座位，1个冗余点，1个电话点8专户室2：6个座位，1个冗余点，1个电话点8专户室3：6个座位，1个冗余点，1个电话点8大户室：54个隔断,每个隔断2个点108中户室：112个隔断,每个隔断1个点,30个冗余点142信息点合计：436个。3.3、 结构化布线系统的物理拓扑结构设计贵公司证券营业部区域布线有不一致于其它布线系统工程的特殊之处:从系统的整体布局看,信息点集中于一个楼层上，没有垂直干线子系统。从物理拓扑结构看，它是一个整体，连接成计算机局域网之后，它的逻辑拓扑结构是一个CAN的结构。3.3.1结构化布线系统的结构示意如图所示。电脑中心机房AMP4对超五类回营业部经理仃财务部XIi专大户室一II回大中户室散户大厅整个布线系统的物理拓扑结构使用CNA结构设计，即信息点都连回到中心布线柜中，没有二级布线柜子系统与垂直干线子系统。插座的信息端口统一使用RJ-45,确保每一个信息点都根据需要既能够用做数据，又能够用做语音。3.3.2营业部区域各信息点的安装工艺设计安装工艺设计保证了系统功能与性能的同时，密切配合装修工程,作到与装修布局的统一协调与美观。卜面是对各个局部的具体分析与工艺安排:（请同时参照布局设计图）区域环境特点与信息点布局线槽线管走线方式营业部电脑机房营业部电脑机房有防静电地板，信息插座大部分安装在机架柜上，使用双口信息插座，分布安装在每个间隔位上。使用镀锌铁槽沿防静电地板下布放。办公区在木质隔断上，使用双口信息插座，每个座位1个信息点，每个座位区1个电话点，与一个冗余点。通过布线主槽由沿立柱垂直引下。大户室54个个隔断，每个隔断1个信息点、1个冗余点。使用双口信息插座，安装在隔断上。同上中户室112个隔断，每个隔断1个信息点，30个冗余点。使用双口信息插座，安装在隔断上。同上专户室每间6个信息点，1个电话点，1个冗余点，使用双口信息插座，安装在隔断上。同上柜台有10个座位呈直线排列，有10个信息点，4个电话点，2个冗余点，所有信息点都安装在柜台架上。同上大屏幕区有4个信息点，2个冗余点，安装于大屏后墙上。由主线槽沿墙面引线槽下到信息插座位。自助委托区30个点位，30点安装于墙上通过布线主槽由沿立柱垂直引下。信息插座与电源插座相隔大于20Cnb间隔均匀，相互间隔布放。第六章、施工设计6.1 施工方案设计的根据GSO/IEC11800商业建筑物综合布线系统国际标准EIATIA568A商业建筑物综合布线系统美国标准EIA/TIA569通信布线管线与空间设计施工标准建筑与建筑群综合布线工程设计规范建筑与建筑群综合布线工程施工及验收规范IS0/IEC11801与EIA/TIA-568A是开放式布线系统设计根据的两个重要标准。它对开放式布线系统的产品性能参数，系统设计方法与端接配件安装都作了明确规定。EIA/TIA569是为了配合以上标准对开放式布线系统施工制定的标准。建筑与建筑群综合布线工程设计规范、建筑与建筑群综合布线工程施工及验收规范是我国工程建设标准化委员会于1997年5月颁布的适合我国国情的新标准。6.2施工设计要求在开放式布线系统施工设计阶段就考虑在工程施工的全过程如何对工程质量作出有效的管理与监控的问题。我们认为，为了保证工程质量，开放式布线系统施工设计应解决好下列几方面的问题：1施工设计：对建筑物结构作出全面勘测之后，同用户一起规划出管线施工图。施工设计的合理性对工程质量是至关重要的。2施工过程：施工过程的工艺水平与工程质量有直接的关系，我公司将通过细化安装操作的各个环节来保证对施工质量的操纵。我们通常将整个施工过程分成三个环节，即管道安装，拉线安装与配件端接。方案的后面部分还将对此作全面的说明。3施工管理：我公司为工程实施制定有详尽的流程，以便于对工程施工的管理。施工流程操纵要求达到两个目的：保证工艺质量与及时纠正出现的问题。方案的后面部分还将对此作全面的说明。4质量操纵:我公司在以往的工程施工中建议由用户与我公司的技术人员构成质量监督小组，并编制质量操纵日志，由当班的工程小组负责人填写，监督小组负责人签字。6.3管道材料选择与施工要求1水平子系统水平子系统的走线管道由两部分构成：一部分是每层楼内放置水平传输介质的总线槽，另一部分是将传输介质引向各房间信息接口的分线管或者线槽。从总线槽到分线槽或者线管需要有过渡连接。线槽中放置的双绞线应不超过线槽总容量的70虬在线槽中放置的双绞线密度过大会影响底层双绞线的传输性能。水平线槽通常有多处转弯,在转弯处应留有足够大的空间以保证双绞线有充分的弯曲半径。根据EIA/TIA569标准，五类4对非屏蔽双绞线的弯曲半径应不小于线径的8倍。最新的标准认为，弯曲半径大于线径的4倍已能够满足传输要求了。但有一点是重要的，即保持足够大的弯曲半径能够保证系统的传输性能。在水平线槽的转弯处，应有垫衬以减小拉线时的摩擦力。水平子系统线槽使用镀锌铁槽。2垂直子系统垂直子系统的线槽引向管理子系统布线柜的部分可能需要沿水平方向安装，由垂直向水平过渡应留有足够大的空间以保证电缆有充分的弯曲半径。3管理区子系统管理区子系统是工程施工中考虑最复杂的部分。这部分施工应充分考虑环境影响与端接工艺的影响。电磁辐射是考虑管理区子系统安装环境的要紧因素。电磁辐射的影响要紧来自两个方面，一是环境对系统传输的影响，一是系统在信息传输过程中对环境设备的影响。在建筑物内，环境对系统传输的影响要紧来自强电磁辐射源，如电台，建筑物内的电梯，马达，UPS电源,等。假如环境中这些干扰源的影响较大，因考虑采取屏蔽措施，或者选择距离较远的位置。布线系统的端接工艺是直接影响系统性能的重要因素。在的系统性能参考手册中强调这部分工作应该由专业工程师安装。连接配件的安装工艺要紧影响布线系统的近端串扰与衰减，而这两个参数是推断系统性能的重要根据。在的安装指南中要求双绞线的绞合拆开小于05英寸。在管理区子系统还要考虑环境的通风，照明，酸碱度，湿度等条件，这些因素将对端接配件造成腐蚀与老化，日久之后会影响系统的性能。管理区子系统内的安全性也要加以考虑，端接配件最好安装在布线机柜或者墙柜内。4工作区子系统工作区子系统在施工时要考虑的因素较多，由于不一致的房间环境要求不一致的信息墙座与其配合。在施工设计时，应尽可能考虑用户对室内布局的需要，同时又要考虑从信息墙座连接应用设备（如计算机，电话等）方便与安全。墙上安装型信息墙座通常考虑嵌入式安装。在国内使用的是标准的86型墙盒，该墙盒为正方形，规格80X80mm,螺丝孔间距60mm。信息墙盒与电源墙座的间距应大于20cm。信息墙座接头的端接安装务必由专业工程师完成。与管理区子系统的端接一样，它的安装工艺对系统的性能有直接的影响。第七章施工过程要求施工过程由三个方面完成：管道安装，拉线安装与配件端接。我公司在实施工程安排作业时将人员分成三个梯队，每个梯队分成几个小组，每个小组根据需要由相应的人员构成。1 管道安装由具有电信部门二级通信工程安装资格的工程队完成，工艺质量满足国家电信部门有关的施工
