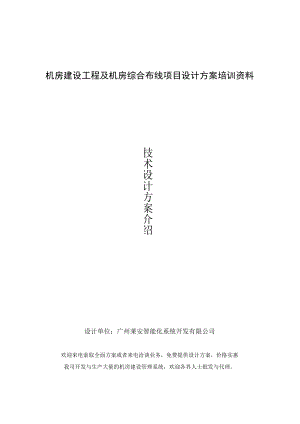

机房建设工程及机房综合布线项目设计方案培训资料.docx

机房建设工程及机房综合布线项目设计方案培训资料技术设计方案介绍设计单位：广州莱安智能化系统开发有限公司欢迎来电索取全面方案或者来电洽谈业务，免费提供设计方案，价格实惠我司开发与生产大量的机房建设管理系统，欢迎各界人士批发与代理。目录第一章设计方案说明5一、设计思想5二、设计根据5第二章综合布线系统7第三章机房装修工程8一、机房功能区划分8二、机房装修要紧材料的选择8吊顶82、地板93、墙面、电源室预先做好承重设计94、门窗10四、防火处理10五、装饰后的效果及说明10六、防水，防潮处理10第四章机房电气系统11一、电气设计原则11二、电气设计根据12三、电源部分121、负荷及电源进线122、计算机机房总用电量133、配电设备134、配电柜结构135、电气元件选择136、弱电部分137、桥架选择148、配电线缆部分14四、照明系统141、照明方式142、照明操纵143、辅助用电144、应急照明灯14五、配电系统设计14第五章机房空调系统16一、空调及新风系统的作用16二、空调及新风区域的确定与选择161、热负荷的确定162、机型的选择16三、气流组织16第六章机房消防系统18一、设计内容信范围18二、设计根据18三、基本设计参数18四、系统设计191、设计技术参数192、系统构成193、操纵方式及工作原理19(1)气动启动工作原理19(2)电启动工作原理20(3)电气手动启动方式20(4)应急机械手动启动方式20五、安全要求21第七章机房环境监控系统22一、设计原则22二、设计目标22三、系统实施简介23第八章机房防雷接地保护系统24一、设计方案24二、方案说明241、电源第一级+第二级联合防雷保护242、环形等电位连接排293、独立接地体系统30第一章机房建设工程设计方案说明机房建设工程不仅仅是一个装饰工程，更重要的是一个集电工学、电子学、建筑装饰学、美学、暖通净化专业、计算机专业、弱电操纵专业、消防专业等多学科、多领域的综合工程，并涉及到计算机网络工程，PDS工程等专业技术的工程。在设计施工中应对供配电方式、空气净化、安全防范措施与防静电、防电磁辐射与抗干扰、防水、防雷、防火、防潮、防鼠诸多方面给予高度重视，以确保系统长期正常运行工作。一'机房建设工程设计思想根据用户提出的技术要求，与对改建机房的建筑物进行实地勘查，根据国家有关标准与规范，结合所建机房系统特点进行总体设计。总体设计方案以业务完善技术规范，安全可靠为主，确保系统安全可靠的运行。在选材投资方面根据功能及设备要求区别对待，并满足用户的特殊要求，做到投资有重点，保证计算机场地的充份利用，延长计算机系统的使用寿命。我们的工作就是围绕这个根本任务，通过使用优质产品先进工艺把上述设计思想有机地结合起来，为计算机设备与工作人员制造一个安全、可靠、美观、舒适的工作场地。二、机房建设工程设计根据 国标GB2887-89计算站场地技术条件 国标GB50174-93电子计算机房设计规范 国标GB9361-88计算站场地安全要求 国标GB6650-86计算机机房活动地板技术要求 国标GB50222-95建筑内部装修设计防火规范 通讯机房静电防护通则 机房楼层图纸及现场实际情况。第二章机房建设工程-机房综合布线系统本项目*分局的办公楼是一栋砖混结构的旧楼，楼高6层，面积2172平方米；办公室62个，平均每层楼10个房间。每个办公室设6个信息点,其中2个内网节点，2个外网节点，2个电话节点。共需372个节点。各楼层不设配线架，直接从主机房通过竖井到达各楼层房间。主干网使用双绞线；楼层到房间布线也使用双绞线；布线全部压线槽。第三章机房建设工程-机房装修工程一、机房功能区划分：机房功能区的构成：机房的构成是根据其性质，任务，业务量大小,所选设备类型与计算机对供电，空调等方面的要求与管理体制而确定的。平面布局：机房平面布局要全面考虑到数据处理的工艺流程，路线敷设方式与环境监控，甲方需求等方面。机房分主机室22平方米、测试室22平方米、电源室22平方米、储藏室14平方米。二、机房装修要紧材料的选择根据电子计算机房设计规范室内装修要求，所选材料材料应为（燃烧性能等级A）或者难燃烧材料（燃烧性能等级BI）装饰装修部分要紧包含吊顶、门、窗、墙壁、地面、活动地板的施工等。装修作业应符合计算机场地技术条件与电子计算机机房施工及验收规范。1吊顶天花板吊顶面积约66m2,棚顶墙面进行防水处理，使用轻钢不上人龙骨，600×600×0.8mm的微孔铝制天花板进行隐蔽式装配吊顶。同时与机房屏蔽网一起构成一个完整的屏蔽系统，具抗静电、抗干扰的作用，所有木质材料刷防火涂料。具体做法如下：D吊顶使用轻钢吊挂件，吊挂件用彭胀螺栓（或者射钉）直接固定到顶棚。2）主龙骨使用专用轻钢龙骨按标高线吊平。3）专用副龙骨与主龙骨之间搭接。4）靠墙边安装专用边龙骨。5）天花板使用微孔吸音铝天花方板，规格为600X600X0.8mm,安装在龙骨上，对缝顺接，靠墙边处按实际尺寸裁剪。6）吊顶做接地。7）本吊顶防火、防潮、无尘、不易老化变形。安装牢固，易于拆卸，外形美观。2、地板机房地面面积约为66m2,使用架空地板，全部安装A级600x600mmx35全钢防静电活动地板，所选产品具有荷载大，耐火时间长，不易变形。地板使用四周支撑式铺设，其钢支托、横梁连网结构，使地板易敷设，对缝效果好。地板铺设高度为200mm。地板下有插座的要开走线口。地面要做防尘处理，地板下支托要做多点接地，网状接地导线24mm2,铺设后地板上表面电阻及系统电阻值满足：IX105QTX109。地板下进行防漏水处理。地板色彩为灰白理石花纹，与吊顶及墙面色彩相配合。地板与墙体交界处用不锈钢踢脚板封边。为使水泥砂浆地面达到不起尘、不产尘、保证空调送风系统的空气洁净度,地面先涮防尘漆做防尘处理。3、墙面、电源室预先做好承重设计。机房墙面使用优质双面铝塑板墙面，基层使用环保中密度板（刷防火涂料）。墙面装饰前先进行防尘、防潮、防水、保温处理，确保墙面平整、光滑，清洁美观。4、门窗机房门框、窗框均使用铝合金材质，玻璃厚度不小于IOnlln。四、防火处理除主材选择非燃性或者难燃性材料外，使用防火窗帘，其它材料尽可能选择难燃性材料，另外，所有的木材作隐蔽部分，均作防火处理。五、装饰后的效果及说明整体上考虑，机房空间的设计应遵循简洁、明快、大方的宗旨，强调有用性，摒弃矫揉的装饰，整个区域使用中性色为基调，表现该区域为技术工作场地。机房吊顶使用奶白色金属方形吊顶板，墙面饰象牙白铝塑板，地面使用防静电地板，在冷色调的墙地间，以暖色天顶进行调与，使宁静严肃的空间里揉进安逸舒适的感受。设有电子表、温湿度计，人性化设计。由于所选材料外表均为亚光，既使材料的质感得到充分的表达，又避免了在机房内产生各类干扰光（反射光，折射光）。六、防水，防潮处理由于机房位于办公楼内即机房地面、天棚做面层防水处理，并在地面做防水槽，以确保机房内设备不受水损害。另墙面做防潮处理。第四章机房建设-机房电气系统一、电气设计原则根据甲方技术要求及国家有关设计标准，充分考虑所设计的机房系统的工作性质与任务，以电源供配电的质量、电气装置工作的可靠性，安全性与技术上的先进性、人员工作环境的舒适性为设计原则。一个系统能够正常工作，不仅需要有良好的主设备、性能卓著的UPS电源与安全舒适的工作环境，还需要有一个设计合理、可靠性高的供配电系统。我们为该项目考虑与设计的内容如下：机房内用电设备供电电源均为三相五线制及单相三线制，使用双回路供电；用电设备作接地保护，并入土建大楼配电系统；机房用电设备、配电线路装置过流过载两段保护，同时配电系统各级之间有选择性地配合，配电以放射式向用电设备供电；机房配电系统所用电线为深圳联嘉祥阻燃聚氯乙烯绝缘导线，敷设喷塑桥架、镀锌铁管及金属软管。机房的设备供电与空调照明供电分为两个独立回路，其中设备供电由UPS提供并按设备总用电量的1.3倍进行预留，而空调照明用电由市电提供并按空调设备的要求供配。机房内照明装置宜使用机房专用无眩光灯盘，照明亮度大于300LUX,事故照明亮度应大于60LUX<)机房内的配电系统考虑了与应急照明系统的自动切换。该机房电源进线正常时由市电供电,市电故障时由UPS供电，进线直接引入机房专用配电柜总输入开关。机房设计了一个市电配电箱，对机房的市电进行配电，配电箱为机房专用标准配电箱，配备低压开关。柜内配有市电备用回路，安装防雷保护器。机房设计了一个UPS配电箱，对机房的UPS电进行配电，配电箱为机房专用标准配电箱。箱内配有UPS电源备用回路。机房所有插座均使用普通电源插座与弹起式铜插座，普通电源插座安装在墙壁上，弹起式电源插座安装在防静电地板上，美观大方。二、电气设计根据 国标GB2887-89计算站场地技术条件 国标GB50174-93电子计算机房设计规范 国标GB9361-88计算站场地安全要求 国标GBJ52-82工业与民用供电系统设计规范 国标GBJ54-83低压配电装置及线路设计规范 国标GBJ232-83电气装置安装工程及验收规范三、机房建设-电源部分：1、负荷及电源进线机房负荷计算：计算机设备用电空调、新风设备用电照明及辅助用电机房扩展备份用电2、计算机机房总用电量电源的容量：应保障计算机设备、空调、新风设备的用电。市电与市电间、市电与UPS的切换应在配电间完成。进线：由大楼中心配电室经竖井引入四路五芯VVZR系列(难燃型)电缆经金属线槽暗敷引入机房配电间：两路双回路低压电源供电。3、配电设备：在机房配电间设置一台动力配电柜,一台照明配电箱：(1)动力配电柜负责空调、照明、机房内设电源插座及机房扩展备份用电操纵。(2)照明配电箱负责机房内所有区域照明.4、配电柜结构：配电柜进线使用上进下出方式。具有如下特点：操作，保护互不干扰；端子接线保障设备安全；屏面模拟板使操作简易掌握，同时防止误操作。5、电气元件选择：空气开关选用进口产品；其它元器件均选用合资产品(继电器，指示灯，端按钮等)6、弱电部分弱电布线系统全部使用桥架布线，每台机柜布双网线,7、桥架选择除照明、辅助插座使用金属管配线外，其余所有线缆均使用桥架布线。8、配电线缆部分配电线缆使用阻燃型电缆或者交联阻燃电缆。四、照明系统1'照明方式工作区域使用3X2Ow格栅灯具照明，照度在300勒克斯一600勒克斯选择。2、照明操纵灯具照明操纵选用开关箱，跷板开关操纵。灯具操纵开关选用正泰产品。3、辅助用电机房区域内墙面辅助用电插座选用正泰产品.4、应急照明灯应用应急照明灯，照度为60LUX。五、配电系统设计市电配电柜部分：该部分使用机房专用配电箱来完成，它接到总配电室送过来的市电电源，通过总电源开关，输出到分支回路中，我们为该部分设计了18条回路：照明回路6条，中央空调回路1条，新风机回路1条,其它辅助插座回路5条，备用回路3条。UPS电源部分：该部分使用机房专用配电箱来完成，它接到UPS送过来的单路电源，通过160A总电源开关，输出到分支回路中，我们为该部分设计了十五条回路：服务器回路2条，监控报警回路1条，交换机回路2条，工作站回路2条，消防回路1条，备用回路6条，精密空调回路1条。第五章机房建设-机房空调系统一、空调及新风系统的作用机房空调系统恒湿、恒温与洁净度是关键。为了不让工作人员在机房内操作时产生缺氧、头晕，胸闷、心慌等不适之感，即所谓“空调病”，使用多级新风过滤系统可将室外新鲜空气送入机房。主机房空调系统使用普通柜式空调，以满足机房内设备的环境需求。为保证机房重要设备连续正常、可靠地运行，对机房室内环境与空气品质（温、湿度、洁净度、风速及噪声等）要求极高，要求增加一台选用带除尘功能的加湿器。二、空调及新风区域的确定与选择1、热负荷的确定专用空调区域：机房的热负荷是根据机房内部（设备、照明、辅助设施等产生的热负荷）与外部（建筑、太阳辐射热及补充新风带来的热负荷）的热负荷来确定。2、机型的选择空调机是空调系统的心脏，根据性能价格比来作选择。三、气流组织计算机机房内净高设计为2.8m,经比较选择气流方式为：下送风顶板回风方式（监控室须特殊处理）。温度：22±2相对湿度：4O%-6O%尘埃：国际B级粒径NO.5m粒数W3500粒/公升第六章机房消防系统机房区域消防系统分为消防自动报警系统与消防灭火系统。由于机房内部火灾要紧为电气火灾，而机房的吊顶上、地板下有大量的配电线路，因此需设置吊顶上、吊顶下、地板下三层报警；机房内大量的计算机及外联设备严格要求使用气体来灭火。一、设计内容信范围此工程为机房七氟丙烷气体消防工程本设计共对主机房、集线室、配电间、地板下共四个保护区进行七氟丙烷气体自动灭火系统有管网设计。（其中将地板下单独设为一个区）二、设计根据1、国际标准草案气体灭火系统一一物理性能与系统设计IS0/CD/14520-92、七氟丙烷（HFC-227ea）洁净气体灭火系统设计规范DBJ15-23-19993、七氟丙烷灭火系统施工及验收规范Q/QS03-20014、甲方提供的应保护区域的建筑平面布置图。三、基本设计参数1、系统储存压力：4.2Mpa（70L、90L）2、喷头入口压力：不小于中期容器压力一半；3、气体喷放时间：10S4、系统启动气源：N25、环境温度：10oC6、防保区的围护结构及门窗的耐火极限不应低于O.5h,围护结构及门窗的同意压强不小于1.2Kpa,且防护区的门应向外开且能自动关闭。7、储瓶区应是防护区外的专用储瓶间，该房间应符合建筑物耐火等级不低于二级的有关规定，应有直接通向室外或者疏散走道的出口，室温应为-10"50oC四、机房消防系统设计本气体消防工程共划分为一个独立的系统(系统划分祥见附表)。1、设计技术参数设计浓度最低环境温度海拔高度喷放时问70L瓶装量8%20400m10s70Kg2、机房消防系统构成七氟丙烷灭火系统要紧由灭火剂储瓶、瓶头阀、单向阀、压力表、启动装置、挠性接头、钢瓶架、汇合管、安全阀、选择阀、压力反馈装置及管网与喷头构成。3、机房消防系统操纵方式及工作原理气体灭火系统的操纵，要求同时具有气动启动、电启动、电气手动启动与应急机械启动四种方式：(1)气动启动工作原理当某个防护区两火灾控测器同时发出火灾信号，自动灭火操纵器立即发出信号指令，打开该区启动钢瓶，瓶中高压氯气分为两路，一路经气路单向阀打开该区选择阀，一路直接打开灭火剂储瓶组，施行该防护区灭火,备用启动钢瓶与备用灭火剂储瓶组的气动启动原理同上，主、备用瓶组的切换在灭火操纵器上进行。(2)电启动工作原理当保护区内两探测器同时发出火灾信号，自动灭火操纵器立即发出电信指令，使钢瓶分盘按预先给定的组合分配方式，电启动瓶头阀及对应的选择阀，实施自动灭火。钢瓶分盘用来通过电气原理，实现各区灭火的钢瓶的组合分配方式，并具有接线端子箱的功能，在钢瓶分盘上设有主、备钢瓶的转换开关。(3)电气手动启动方式将灭火操纵柜面板上启动方式转换开关置于半自动位置，手动按动灭火系统启动按钮，使相应保护区的选择阀及灭火剂储瓶组瓶头阀打开，便可实施电气手动启动灭火功能，其优点是，可根据火灾现场及人员撤退情况，适释放灭火剂。(4)应急机械手动启动方式当电启动、气动启动及电气手动启动功能失效时，工作人员可在设备现场实施应急手动，以打开相应保护区域的选择阀及瓶头阀，进行灭火。紧急启动切断盒用来被保护区现场，人为应急启动灭火系统或者停止灭火系统的启动。五、安全要求防护区内应设火灾声报警器，必要时，可增设光报警器。防护区的入口处应设光报警器，报警时间不宜小于灭火时间过程所需的时间，并应能手动切断报警信号。防护区入口处设灭火系统防护标志与喷放指示灯。第七章机房环境监控系统一、设计原则(I)技术先进性：选用国际技术最新的专业厂家产品。(2)系统高可靠性：系统的硬件与软件均使用技术成熟的产品，各模块间互相独立，互不干扰，将故障影响范围降至最小，保障系统全天候正常运行。(3)系统可扩展性能强：模块化结构有利于扩容与扩展，扩展成本低廉。(4)质量可靠：稳抓每一步施工，完整的测试体系，保证系统工程的优质完成。(5)投资少：按需配置，留有一定扩展空间，设备选型性价比高，减少用户投资。(6)系统运行管理方便：软件系统中文化，操作简单方便，日常保护时间少。(7)服务周到：雄厚的技术实力支撑，无微不至的完善配套服务。二、设计目标(1)动力设备运行质量：实时监控每个机房内包含市电输入、配电箱、UPS、电池、空调等。(2)环境状态：实时监控每个机房内包含温湿度、烟感、漏水、空调等。(3)安防系统：实时监控每个机房内包含门禁、视频等。(4)报警功能：实现上述监控的特殊报警及各分系统的联动报警。(5)集中管理：实现对各机房的上传信息进行集中，包含性能管理、告警管理、配置管理与安全管理。并实现储存历史告警数据与进行统计分析，实现对设备的操纵，记录各类操作，以实现系统的安全运行。(6)最终目标：实现各机房的完全无人守值、集中监控与管理，提高机房管理的信息化水平与工作效率，最终实现各机房的不间断正常运行。三、机房监控系统实施简介以上提到动力环境监控的各个子系统均通过ICP系列采控模块采集数据，以RS485方式传输至现场智能操纵器，进入现场嵌入式主机。嵌入式主机有专用的通讯芯片，通过内部管理模块的操纵，现场的数据按预先的安排，有条不紊地进入软件系统，由于响应的时间迅速，因此监控计算机能对现场设备达到实时监控。嵌入式主机通过网卡与用户内部局域网相连，系统的实时数据源源不断发送到监控中心、客户端或者WEB网页端，机房管理人员即可实行远程监控，实时熟悉机房内部的动态变化趋势。由此减少了机房管理人员的大量工作，工作效率的提高，增加了管理人员的反映灵敏程度，确保机房的长期稳固运行。为了保证系统的可靠性与稳固性，动力环境监控部份与图像监控部份分成两套系统独立运行。进口的高精度摄像机信号通过专业网络数字视屏服务器的采集，连续不断地发送到监控中心，储存在高速稳固硬盘上，使每个机房内的每一个细节都记录在案，可随时进行查阅.有关管理人员不需去监控中心而直接在自己办公室监控每个机房每只摄像机的清晰图像。远程接收的图像流畅清晰，绝无马赛克现象，平均帧率在25帧/秒，确保监控的质量。第八章机房防雷接地保护系统一、机房防雷接地设计方案结合本次机房工程的具体实际情况设计本方案，由于雷电侵害，通信系统、计算机系统等经常遭受打击，轻者接口损坏，通信中断或者数据误、错码,重者使系统瘫痪，严重影响工作的顺利进行。因此，雷电已成为电子信息时代的一大公害，雷电防护已成为电子设备急需解决的问题。二、机房防雷接地方案说明电子计算机机房应使用下列四种接地方式：一、交流工作接地，接地电阻不应大于4Q；二、安全保护接地，接地电阻不应大于4Q；三、直流工作接地，接地电阻应按计算机系统具体要求确定；四、防雷接地，应按现行国家标准GB50057建筑物防雷设计规范执行。交流工作接地、安全保护接地、直流工作接地、防雷接地等四种接地宜共用一组接地装置，其接地电阻按其中最小值确定。Ix电源第一级+第二级联合防雷保护:在中心机房的UPS配电柜内的市电输入开关B+C级电源防雷器，并在防雷器回路中串接132A/3P梅兰日兰空开，做为UPS供电回路防后相组雷端，安装1套德国OBoV25-B+C/3+NPE型号三的第一级+第二级联合保护；在中心机房的市电配电箱内的总开关后端，安装1套德国OBOV25-B+C/3+NPE型号三相B+C级电源防雷器，并在防雷器回路中串接1组32A/3P梅兰日兰空开，做为市电供电回路防雷的第一级+第二级联合保护。V25-B+C技术参数见下B+C级电源防雷器V25-B+C技术参数型号V25-B+C150320385最大持续操作电压UCAC(最大同意操作电压)UCDC150V”200V-320V“410V-385V505V-雷电保护区Of2等级一按照DINVDE0675Part6(Draft11.89)Al,A2一按照IEC61643-1B+CI级一II级测试标准IEC61643-1,prEN61643-1,EDINVDE0675-6：1989-11andPart6A1按照DINVDE0675Part6A1+A2的测试电流单模块标称放电电流In(8/20)30kA单模块最大放电电流Imax(8/20)60kA整体最大放电电流Imax(8/20)60kAV25-B+C/1120kAV25-B+C/2180kAV25-B+C/3240kAV25-B+C/4最大放电浪涌电流（8/80）根据VdS2031V25-B+C4Imax100kA电涌电压测试（10/350）（按照IEC61312-1（02.95）设定的雷电流参数）8kA7kA7kA脉冲电流IimP4As3.5As3.5As电量Q16KJ/12KJ/12KJ/单位能量W/R1kA（8/20）时的电压保护水平UP1.05kA(8/20)UP750VkV450VIn时Up850V1.2500V1150kV600VV1.5kV响应时间TA<25ns短路耐受能力25k时的最大后备保险丝160AgL/gG连接线截面积2.5-25mm2（多股软线，连接端加护套）2.5-35mm2（单股、多股线）安装位置35mm导轨（符合EN50022）IP等级IP20温度范围V-40°C到+85°C特性V25-B+C使用优点B÷C级联合保护，应用于建筑物整体空间较小的场合只在总配电柜内安装一套保护器金属氧化物压敏电阻能够应付频繁的电涌电流的冲击，寿命长可插拔式部件防雷器模块损坏后能够带电插拔更换内部已连接的防雷器底座不需再进行接地跳线，容易安装热感断路器与视窗指示装置对保护器的工作状态一目了然NPE模块技术参数NPE模块C25-B+C/NPE标称电压UC230V/50-60HZ100V下的绝缘电阻Rins>10G浪涌电压测试(10/350)-根据IEC61632-1(02.95)规定的雷电参数峰值电流IimP电量Q单位能量W/R25kA12.5As160KJ/标称放电电流In(8/20)50kA电压保护水平Up<1.2kV响应时间TA<100nsUC下的后续电流If100Arms温度范围V-40C到+85°C2、环形等电位连接排机房静电地板下应做环形等电位连接排，使用30mmX3mm紫铜排，沿计算机机房墙体四周安装，为机房设备提供接地点，并起到等电位连接作用，同时在大楼外，利用镀锌角钢与镀锌扁钢做独立接地体系统，接地电阻应不大于1Qo两者之间使用35mm2的铜导线连接。(接地体做法见后)防静电活动地板金属支架、墙壁、顶棚的金属层接在等电位连接排上。通信设备的静电地、终端操作台地线应分别接到总地线母体汇流排上。各设备接地按照就近原则，最短距离连接到该等电位连接排上。I3、独立接地体系统具体做法如下：即在大楼外距大楼Im外的土壤中垂直埋入多根2.5m长50mm×50mm×5mm镀锌角钢，角钢间隔5m。角钢顶部距离土壤表面大于0.8m,通过40mmX4mm镀锌扁钢焊接相连后引至机房等电位连接排，接地体与机房等电位连接排的连接材料使用35mm2的多股铜导线。接地电阻值应小于1Q。若无法达到阻值要求，则应采取施加降阻剂或者增加接地体的数量等措施，直至满足要求为止。做法示意图如下UlIUoO8
