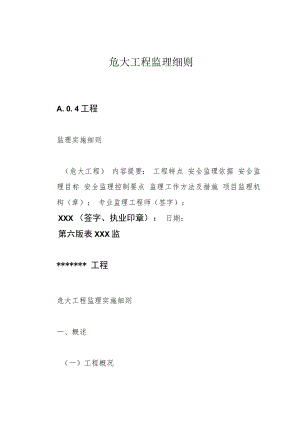

危大工程监理细则.docx

危大工程监理细则A. 0. 4工程监理实施细则（危大工程） 内容提要： 工程特点 安全监理依据 安全监理目标 安全监理控制要点 监理工作方法及措施 项目监理机构（章）： 专业监理工程师（签字）：XXX （签字、执业印章）： 日期：第六版表XXX监* 工程危大工程监理实施细则一、概述（一）工程概况1 .工程名称：*工程2 .工程地址：富城路交叉口3 .总建筑面积：*f,4 .建筑层数及高度：地上16层，建筑高度 70. 25. m5 .结构形式：建筑结构形式为钢筋混凝土框架-核心筒结 构；建筑物安全等级一级。6 .参建单位：建设单位：XXX设计单位：XXX勘探单位：XXX监理单位：XXX施工单位：XXX（二）、编制依据1、国家、地方有关安全生产、劳动保护及环境、消防等 法令法规、方针、政策；3、当局批准的建设工程文件和设计文件；4、建设工程监理合同和其他建设工程合同等；5、已批准的安全监理规划；6、施工单位报送的的施工组织设计，专项施工方 案等。（三）、本工程危险性较大及超过肯定例模的分部 分项工程范围：1、深基坑支护工程；-1-2、起重吊装及安装拆卸工程；3、高大模板及支撑工程4、落地及悬挑脚手架工程（50米以上）；4、50米以上幕墙安装工程。（四）、细则编制的方针:为了增强对危险性较大的分部分项工程安全办理，明白安 全专项施工方案编制内容，规范专家论证程序，确保安全专项 施工方案实施，积极提防和截止建筑施工生产安全事故的产生。二、专业工程特点：危险性较大的分部分项工程是指建筑工程在施工过程中存 在的、可能导致专业人员群死群伤或造成重大不良社会影响的 分部分项工程，由于工程项目周期长、规模大、涉及范围广、 风险因素数量多且种类繁杂至使在其全寿命周期内面临的风险 多种多样，而且大量风险因素之的内在关系错综复杂、各风险 因素之间并与外界交叉影响又使风险显示出多样性，因此，危 大工程具有多样性和客观性、风险性大、可变性强的特点。三、危大工程监理实施细则内容（一）、深基坑支护工程监理实施细则1、深基坑支护工程概况深基坑支护工程涉及基坑工程的建筑物电梯井部位。基坑 四周条件如下：东侧距离富城路21.5米左右，西侧距离国家 大学科技园项目6米左右，南侧距离龙江路80米左右，北侧 距离枚皋路20米左右。工程地质条件为粘土，基坑工程安全 等级为一级。1.2本工程及深基坑支护工程概况-2-(1)护坡：60厚C20细石混凝土，配直径6250双向钢 筋网；(2)降水：四周设置300*300排水沟，每隔30米设置一 个集水井；基坑四周每隔10米管井抽水；(3) 土方开挖：分 层开挖厚度不大于1.0米，坑底以上30Omm采纳人工修底， 基坑周边开挖深度范围内严禁堆载。(4)基坑监测：周边道路及表面水平位移及沉降2、本工程深基坑支护工程监理质量控制的重点：2.2.1 认真审查设计文件，做好施工现场周边环境勘察工 作。222严格审查深基坑支护单位及参与土方、支护工程有 关单位天分和业绩情形。223会同业主单位组织召开深基坑施工专家论证会。224协助建设单位做好图纸会审和设计交底会议工作。2.2.5 严格审查支护工程专项施工方案。226编制深基坑支护工程监理实施细则。2.2.7 进行支护工程监理交底。2.2.8 检查验收深基坑支护施工开工条件。229做好施工过程跟踪、平行检验工作，对施工过程中 的关键工序进行旁站监理。2210加强基坑工程监测；根据监测单位的监测数据，分 析基坑开挖、降水引起的结构变形和位移及地面沉降的发展， 随时掌握基坑位移及沉降的情况，及时预报施工中出现的问题, 判断结构可能产生变位的原因，信息化指导施工。2.2.11督促施工单位做好应急抢险措施及抢险物资准备工 作。2212把好验收关，做好工作面移交工作。3、深基坑支护工程监理工作依据3.1 经审查合格的设计文件。3.2 本工程施工合同、协议等资料。3.3 本工程监理规划。3.4 经批准的工程施工组织设计、专项施工方案。3.5 本工程适用的深基坑支护工程相关现行法令法规、技 术尺度规范及图集。4、深基坑支护工程监理工作控制要点及目标值4.1 本工程深基坑支护工程质量方针。按照设计文件、施工条约及相关尺度的要求，本工程深基 坑等级为二级，子分部质量方针肯定为合格、工期方针为严格 依照条约工期和设计文件规定要求。-3-4.2 本工程深基坑支护工程监理质量控制点。依据省市建设行政主管部分的相关规定，本项目深基坑支 护将对以下安全专项施工方案进行专家论证：淮安科技广场工程深基坑支护专项施工方案。淮安科技广场工程深基坑土方开挖专项施工方案。4.3 深基坑支护工程各分项工程监理控制要点及目标值。按照国家规范及相关尺度的规定，联合本工程深基坑支护 分项工程的实施内容及特点，本工程深基坑支护工程监理质量 控制要点及方针值。XXX开挖控制要点：(1)土方应分层分段开挖，上部支护结构达到设计强度 后方可进行下层土方开挖，密切配合基坑施工单位作业面留置 要求，保证基坑施工的安全性；(2)开挖基坑内土方开挖应依照设计规定的分层开挖深 度按作业按次施工，严禁一次开挖到位或超挖。每次挖深不超 过1.O米；开挖高度应与竖向间距相婚配。每层开挖的纵向长 度，取决于交叉施工期间保持坡面稳定的坡面面积和施工流程 的相互衔接，长度一般为10米；(3)边坡土方应采用机械正铲开挖；待结构胫达到设计 强度以及水泥土强度达到设计强度前方可开始挖土。(4) 土方开挖前，挖土单位应制定详细施工方案，并经 有关单位配合会审后履行；土方开挖的按次、方法必须与设计 工况相一致，并遵循“开槽支撑，先撑后挖，分层开挖，严禁 超挖”的原则；挖土工作应分层进行，每层开挖深度不超过1.5 米，停挖后留坡的角度不宜大于30°；基坑开挖先浅后深，应 先挖到底板垫层底标高再局部承台、地梁、集水井、消防电梯 加深的按次进行，基坑四周两根轴线范围内承台和地梁必须在 基坑四周底板垫层完成后采用人工开挖，且边挖边打设垫层和 砖胎模；挖土竣事，及时做垫层和砖胎模挡土。(5)回填：回填前应先选好合格土源，并将坑底的建筑 垃圾清算洁净，槽底如有积水，应先破除，严禁带水回填，回 填料应分层夯实。(6)基坑排水：地表排水在基坑外侧地面设置300×300 排水沟，并在基坑外间隔30-35m左右设置一个集水井，防止地表水流入坑内。坑内排水在坑内设 置有组织排水，并在相应位置设置集水井，以便及时用水泵把坑内水排出坑外。4.4 深基坑支护工程监测的监理控制要点（1）基坑变形控制的重点应放在现场监测上。基坑开挖 前，监理工程师应督促监测单位制定严密、合理、可行的监控 方案。没有监控方案或监控方案不能满足设计要求时，不得批 准施工单位进行基坑开挖施工。（2）监控方案应包括以下首要内容：监控方针、监测项 目、监控报警值、测量仪器及监测方法、精度要求、监测点的 安置、监测周期、记录制度、监测结果处置惩罚要求以及信息 反馈制度等。（3）监测点的安置必须满足监控要求，从基坑 边缘之外12倍开挖深度范围内的需保护物体均应作为监控 对象。（4）本工程基坑护壁安全重要性等级为二级。根据建筑 基坑工程监测技术规范（GB-2009）的规定，建坑监测项目应 包括：（坡）顶水平位移、墙（坡）顶竖向位移、围护墙深层 水平位移、土体深-4-层程度位移、地下水位、墙后地表竖向位移、周围建（构） 筑物竖向位移、裂痕、周围地下管线变形。（对支护结构顶部 的沉降、基坑周围地表的沉降、支撑轴力、立柱变形等可视施 工进程中情形决意是不是进行监测。）监测项目在基坑开挖前 应测得初始值，且不该少于两次，取其平均值作为该监测项方 针原始值。（5）基坑变形的控制值和报警值应根据基坑安全等级和 现场实际条件确定。通过合理的设计和严格的施工来控制基坑 变形不超过控制值。报警值作为现场监测报警的标准，一般取 控制值的7080%o （6）变形观测的技术要求应符合现行的 工程测量规范有关变形测量的规定。观测精度不低于三等 精度，即水平位移变形点的点位中误差为±60mm,沉降观测 点高程中误差为±1.0mm,相邻点高差中误差为±0.5mm0（7）在基坑开挖和地下室工程施工期间，督促施工单位 按监控方案对基坑变形实施监测，当变形超过有关标准或监测 结果变化速率较大时，应加密观测次数，当有事故征兆时，应 连续观测，并根据监测结果及时采取相应的措施。同时督促施 工单位将监测结果应及时反馈给设计人员，以便设计人员根据 实际变形情况对原设计进行核验并适时做出必要的修改、补充。（8）督促施工单位及时处理基坑监测资料并报送监理一 份。监测资料应有专人负责整理，基坑支护工程施工结束后， 施工单位应提交一份完整的基坑施工全过程监测报告，报告内 容应包括：工程概况、监测项目和各监测点的平面和立面布置 图、采用仪器设备和监测方法、监测数据处理方法和监测结果 过程曲线、监测结果评价。（9）建立巡视检查制度，基坑工程整个施工期内，每天 专人进行巡视检查。发现异常，及时通知相关单位。巡视检查 包括以下主要内容：支护结构：围墙有无沉陷、裂缝及滑移; 基坑有无涌土、流砂、管涌。施工工况：开挖后暴露的土质 情况与岩土勘察报告有无差异；基坑开挖分段长度及分层厚度 是否与设计要求一致，有无超长、超深开挖；场地地表水、地 下水排放状况是否正常，基坑降水、回灌设施是否运转正常； 基坑周围地面堆载情况，有无超堆荷载。基坑周边环境：地 下管道有无破损、泄露情况；周边建（构）筑物有无裂缝出现; 周边道路（地面）有无裂缝、沉陷；邻近基坑及建（构）筑物 的施工情况。监测设施：基准点、测点完好状况；有无影响 观测工作的障碍物；监测元件的完好及保护情况。5、深基坑支护工程监理工作方法及措施5.1 审查内容：5.1.1 基坑支护实施前审查基坑支护设计方案图审手续是 不是完全；5.1.2 审核施工单位编制的基坑支护专项施工方案：基 坑支护专项施工方案编制的内容是否完整（基坑工程专项施工 方案除一般的要求外还应包括下列内容:支护结构设计方案； 支护施工方案；土方开挖；降、排水方案；监测方案；应急措 施；基坑工程进度计划）；专项方案是否进行了专家论证（报审时应附施工方案审批表；需要组织专家论证的基坑施工 方案,应附专家论证审查报告,报审时应提交支护方案设计计算 书。），签字手续是否齐全（专项施工方案需经本单位技术主 管部门审核、技术负责人签字,单位盖章）。5.1.3 审查承包单位的质量保证体系、安保体系是否建立 健全。-5-5.1.4审查承包单位报送的拟出场的建筑材料/构配件/设备 报审表及其质量证明材料，并现场核对并验收。5.2复核内容：5.2.1 复核施工单位的企业生产天分、安全生产许可证是 不是完全，年检结论是不是合格。5.2.2 复核施工单位申报的特种作业人员上岗证，人证是 不是相符，年检结论是不是合格。5. 3质量安全问题的处置惩罚方法：5.1.1 对深基坑支护工程施工过程中质量问题及安全问题, 采取下列处理方法:5.1.2 口头通知：对一般工程质量问题或工程事项，口头 通知承包商整改或履行，并用监理工程师通知单体式格局予以 确认。5.1.3 监理工程师通知单：监理工程师在巡视旁站等各种 检查时发现的问题，用监理通知单书面通知承包商，并要求承 包商整改后再报监理工程师复查。5.1.4 工程暂停令：对施工单位违规施工，监理工程师预 见到会发生重大隐患，应及时下达全部或局部工程暂停令（一 般情况下宜事先与建设单位沟通）。5.1.5 监理备忘录：对于监理通知单的应履行事项施工单 位未予履行、已成事实且造成肯定的或可预见的后果时的最终 书面说明。备忘录应及时向监理单位报告，也可抄报有打开级 主管部分。536监理报告：当项目监理机构发现工程施工中 存在安全事故隐患，已要求施工单位整改/停工，而施工单位 拒不履行时，可利用该表向有关主管部分报告。情形紧急时， 监理机构可在第一时间经由过程电信手腕向有关主管部分报告, 随后报送书面报告。“监理报告”应附相关监理通知单、工程暂 停令等文件材料。5.4 旁站本工程深基坑支护工程监理旁站部位主要是电梯井开挖与 支护。5.5 平行检验出场材料（水泥、型钢、胫、钢绞线）的平行检验和基坑 支护工程施工各道工序的平行检验。5.6巡视检查内容：5.6.1检查工程测量基准点、控制点及监测点等的保护利 用情形。562检查出场工程材料的质量检测、报验情形。5.6.3检查施工现场的工程材料/构配件的制作加工利用情 形，正在施工作业面操作情形，施工现场机械设备、安全设施 利用和颐养情形，各作业面安全操作、文明施工情形，已完成 的检验批、分部分项工程质量等。（二）高大模板及其支撑工程安全监理细则（1）、模板及其支撑工程安全专项施工方案审核各类工具式模板工程，包括滑模、爬模、大模板等；水平 混凝土构件模板支撑系统及特殊结构模板工程均应编制安全专 项施工方案。对于高大模板工程、水平混凝土的构件模板支撑 系统高度超过8m或跨度超过IOm的，以及施工荷载大于 10kNm2,或集中荷载大于15kNtf的模板支撑系统尚须经专家组予以论证。施工单位应根据专家论证意见完善施工方案。 在向监理提交施工方案时，应将专家-6-论证看法附于厥后。方案中的设计计算及安全技术步伐必须符合强制性条文的 要求，并应满足安全生产的需要。对短少安全技术步伐或不符 合强制性条文要求的应提出监理审核看法，要求重新编制或弥 补完善。方案设计应包括的内容1）绘制设计图、连接件和支撑系统布置图、细部结构和异 型模板及特殊部位详图；2）根据结构构造型式和施工条件确定模板载荷，对模板和 支撑系统做力学验算；3）编制钢模板与配件的规格、品种与数量明细表；4）制定技术及安全措施，包括：模板结构安装及拆卸的程 序，特殊部位、预埋件及预留孔洞的处理方法，必要的加热、保温或隔热措施、安全措施等；5）制定钢模板及配件的周转利用体式格局与计划；6）编写模板工程施工说明书。（2）、模板及其支撑工程搭、拆安全检查内容1）结构复杂的模板，装、拆应严格按照方案中的安全技术 措施进行，严禁任意变动。2）操作前应对作业人员进行安全教 育和安全操作技术交底。3）支模应按规定的作业程序进行，应边安装边支撑固定。 特别是在安装预组装成片模板时，应边就位、边校正和安设连接件，并加设临时支撑稳固。模板 未固定前不得进行下一道工序，以防倾覆。4）严禁在连接件和支持件上攀登上下，并严禁在同一垂直 面上装、拆模板。5）支设悬挑形式的模板时，应有稳固的立足点。支设临空 构筑物模板时，应搭设支架或脚手架。6）对于上方施工可能坠 落物件的通道口，在其受影响的范围内，必须搭设顶部能防止 穿透的双层防护廊。7）模板的支柱、纵横向程度杆、较剪撑等均应按设计的规 定安置。当设计无规定时，一般支柱的纵横间距不宜大于1.5m；纵横向程度杆的高低步距不宜 大于1.4m,纵横向的垂直较剪撑间距不宜大于6mo当支柱高度小于4m时，应设上下两道水 平撑和垂直剪刀撑。以后支柱每增高2m再增加一道水平撑，水平撑之间还需增加剪刀撑一道。 当楼层高度超过IOm时，模板的支柱应选用长料，同一支柱的连接头不宜超过2个。-7-8）模板支柱底部应夯实，设置木垫板，增加立柱的承压面 积及稳固性，不得随意用砖头等作为垫板使用。9）现浇整体式多层房屋和构筑物安装上层模板及其支架时, 下层楼板结构的强度应达到能承受上层模板、支撑系统和新浇筑混凝土的重量时，方可进行。否则下层楼板结构的支撑系统不得拆除，且同一部位上下层支柱应在同一垂直线上。10）安装及拆除模板时，高度超过3.5m时，必须搭设脚手 架及工作平台。不准站在柱模板上操作和在XXX上行走，更不允许利用拉杆、支撑攀登上下。11）登高作业时，操作人员应系好安全带。连接件必须放在箱盒或工具袋中，严禁放在模板或脚手板上，扳手等各类工具必须系挂在身上或置放于工具袋内, 不得掉落。12）模板的预留孔洞、电梯井口等处，应加盖或设 置防护栏，必要时应在洞口处设置安全网。13）安装及 拆除进程中，除操作人员外，下面不得站人。高处、 庞大结构模板的拆除，应有专人指挥和切实的安全措施，并在下面标出作业区，严禁非操作人 员进入作业区。14）拆模时，混凝土必须满足所需强度的要求，经确认已 达拆模强度时，方可拆除。15）拆模时应按后支先拆、先撑后拆的原则进行，先拆非 承重部位，后拆承重部位。16）严禁将支柱所有拆除后，一次性成片拉拽撬落模板。 严禁用吊车直接吊除没有撬松动的模板。17）混凝土板拆模后 形成的临边或孔洞，应进行防护。高处拆模作业时，应配置登 用具或搭设支架。18）预组装模板拆除时，垂直吊运应采纳两 个以上的吊点，程度吊运应采纳四个吊点，吊点应合理布置并作受力计算。19）预组装模板拆除时，宜整体拆除，并应先挂好吊索，然后拆除支撑及拼接两片模板的配件，待模板离开结构表面后再起吊，吊钩不得脱钩。20）在架空输电线路下面安装和拆除模板时，起重机吊臂、 吊物、钢丝绳、外脚手架和操作人员等与架空线路的最小安全距离应符合下表的要求。如不符合 时，应停电作业；不能停电时，应有隔离防护措施。21）遇六级以上大风时，应暂停室外的高处作业。有雨、 霜时应先清扫施工现场，不滑时再进行作业。-8-（三）扣件式落地、悬挑钢管脚手架工程1、工程概况建设地点：淮安市科技园智慧谷，枚皋路与富诚路交叉口。本工程地上16层，地下1层；建筑面积.53平方米，建筑 高度70.25米，其中地上.45平方米，地下4513.08平方米，1- 2层层高5.5米，标准层4.2米；钢筋混凝土结构。2、专业施工特点2.1本工程外脚手架，采用钢管扣件式沿单体工程封闭双 排搭设，平面为正方形；总建筑高度70.25米。外架搭设1-4层为落地式，在主体四层顶板至十六及顶面以上采用悬挑式;最高悬挑高度为4层。2.2首要搭设体式格局及参数见下表：搭设部位地下室顶板搭设高度-0.95(-0.45)-15.2m高度、类型16.15m (15.65m)落地脚手架技术步伐立杆底部垫木板，落于地 下室顶板，下部模板支架 不拆除4层楼面-8层楼面 15.2-32.0m16.8 米悬挑脚手架8层楼面-12-层楼面32.0-48.8m16.8 米悬挑脚手架12层楼面.16层楼面48.8-65.6m16.8 米悬挑脚手架16层-顶面65.6-82.0m16.4 米悬挑脚手架2.3按照XXX危险性较大的分部分项工程安全管理办法 及2018年37号令精神，本16#工字钢悬挑（每纵距1500）, 一般部位1根直径14钢丝绳吊拉，转角部位2根直径14钢丝绳吊拉。-9-外脚手架工程属于超过一定规模的分部分项工程，要求施 工单位认真编制专项施工方案，报监理审核后需要组织专家进 行论证。3、编写依据3.1 施工图纸、施工组织设计.3.2 工程结构图及建筑施工图3.3 脚手架专项施工方案3.4 监理规划3.5 建设工程安全生产管理条例、住房和建设部危 险性较大的分部分项工程安全管理办法；3.6主要规范、标 准见下表：名称建筑结构荷载规范混凝土结构设计规范钢结构设计规范建筑施工扣件式钢管脚手架安全技术规范建筑施工安全检查尺度建筑施工高处作业安全技术规范混凝土结构后锚固技术规程冷弯薄壁型钢结构技术规范3.7 接地、避雷步伐应由专业电工按46-2005的有关规 定履行。4、监理工作流程4.1在第一次工地例会上，监理工程师根据监理规划、施 工方组织设计及现场的施工进度，提醒施工编号GB -2001GB -2002GB -2003130-200159-9980-91145-2004GB -20021.1 -单位，本工程脚手架工程属于超过肯定例模的危险性较大 分部分项工程，要求施工单位认真编制专项施工方案，报监理 审核后，请专家组织论证，论证合格后，可按论证看法组织实 施。1.2 监理工程师对外架搭设的特殊工种、出场材料，要求 施工单位进行报验，并建立专项档案，对不合格的工人、原材 料严禁出场。1.3 在外架搭设进程中，施工单位专职安全员必须进行旁 站、跟踪施工，监理工程师要进行现场巡视、检查，发现违规 或异常情形，及时签发整改通知单。1.4 对脚手架的钢管、安全网、安全帽和扣件现场取样送 检测中心送检，合格后才能利用，并且时刻留意现场利用的材 料和检测的材料相一致。1.5 外架搭设进程中对存在的问题不克不及及时整改的， 或外架验收不合格的，严禁利用，监理工程师要依照监督办理 程序签发停工令或向建设主管部分报告。1.6 外架搭设完成后，监理要催促施工单位安所有门对其 进行验收，合格后挂牌利用。1.7 土建工程收尾从上往下进行，待外立面施工完成验收 合格后，开始拆除外架，外架拆除要求施工单位编制拆除方案。1.8 外架搭设详细工作流程可按下述顺序进行：1.8.1 审查施工单位天分、特殊工种上岗证、专项施工方 案；1.8.2 督促施工单位组织专项方案论证；483验收进场搭设原材料；4.8.4 现场巡视、检查是不是依照审批的方案进行搭设；4.8.5 催促施工单位安所有门对外架验收、挂牌；486使用过程的监督、检查，是否有变形、违规使用现象；4.8.7 审查外架拆除方案；4.8.8 监督外架拆除。-11-5、监理控制目标及控制要点1 .1监理控制目标51.1质量控制目标：按照施工合同约定，施工单位争创 文明标化工地。5 .1.2工期控制方针：按业主与施工单位签订的建设工程 施工条约的商定2020年底，所有单位工程必须落外架。6 .1.3安全办理方针：确保安全无大的质量、伤亡事故产 生。7 .1.4外架搭设所有原材料100%验收，严禁不合格原材料 进场。8 .1.5外架搭设严格按照规范进行验收，确保所有外架100% 合格。5.2监理控制要点5.2.1 审查施工单位资质及特种作业人员（如架子工、电 焊工、塔吊司机等）上岗证、操作人员数量是否符合地方主管 部门要求；审查专职安全员资质及数量是否满足要求；522认真审核施工单位编制的专项施工方案，对脚手架 安全技术措施和脚手架受力计算进行审查，特别是专家组提出 的问题，施工单位是否已整改完善，专项方案没有整改或整改 不彻底的，监理不同意开工。5.2.3 搭设外架所用钢管、扣件、工字钢、高强螺栓、钢 板等原材料，监理工程师要认真验收；不合格者不得利用，并 及时签发通知单，限期退场。5.2.4 监理对施工单位现场准备工作进行检查，现场设置 安全警戒线，安全员全程旁站监督管理。526脚手架搭设1.1 .6.1 立杆立杆是脚手架主要受力杆件，间距应均匀设置，否则降低 立杆承载能力；所以本工程14层落地式脚手架搭设，立杆基 础按照施工方案要求，素士夯实找平，其上铺设C20混凝土 板；4-16层、顶层-12-的悬挑部分立杆根部固定在悬挑16号工字钢梁上。悬挑 脚手架与落地脚手架除基础不同外，其余在施工搭设的要求上 基本不异。立杆搭设尺寸为：纵距1.50米，横距0.80米，步距1.80 米，考虑装饰工程需要，内立杆距外墙面0.3米。5.262 扫地杆按照规范要求在立杆根部200处，设置纵向及横向扫地杆。526.3 大横杆依照专项方案要求肯定大横杆间距、步距，且大横杆与立 杆交叉处必须采用管卡安稳连接；当遇门洞口等处需加大间距 时，应按规范规定进行加固。526.4 小横杆小横杆是双排脚手架的连接件，竖向间距与层高同，程度 间距依照施工专项方案履行，在立杆与大横杆交叉处必须设置 小横杆。526.5 较剪撑剪刀撑是防止脚手架纵向变形的重要措施，合理设置剪刀 撑还可以增加脚手架的整体刚度，提高脚手架承载能力和稳定 性。每组剪刀撑跨越立杆数为5-7根（6m）,斜杆与地面夹 角在45。-60。之间。本工程双排脚手架，在外侧立面的两头各设置一组较剪撑, 由底部至顶部随脚手架的搭设继续设置；中央部分可连续设置, 各组较剪撑间距不大于15m；较剪撑斜杆的接长、均采用搭 接，搭接长度不小于05m,设置2个旋转扣件。526.6 连墙件架体与建筑结构必须采用刚性连接；逢柱必挎。连墙件严禁在脚手架利用期间拆除。-13-526.7脚手板（钢笆片）与防护栏杆脚手板是施工人员的作业平台，必须按照脚手架的宽度满 铺，板与板之间紧靠。采用对接时，接头处下设两根小横杆； 采用搭接时，接槎应顺重车方向；钢笆脚手板应按主竹筋垂直 与大横杆方向铺设，且采用对接平铺，四角应用1.21mm镀 锌钢丝固定在大横杆上；使用竹笆脚手板时，双排脚手架的小 横杆两端应固定在立杆上，大横杆搁置在小横杆上固定，大横 杆间距4000要在脚手架外侧大横杆与脚手板之间，按临边防护的要求 设置防护栏杆和挡脚板，防止作业人员坠落和脚手板上物料流 落。526.8安全网脚手架的外侧面按规定设置密目安全网，安全网设置在外 排立杆的里面。密目网必须用合乎要求用铁丝沿网周边每隔 45Cm （每个环扣间隔）系牢在脚手管上。施工单位必须提供 安全网合格证及厂家安全生产许可证。挂设安全网应与脚手架 同步跟进。5.2.7外架质量控制要点：5.2.7.1落地外架要检查基础部位的排水措施，检查其基础 变形情况。5.2.7.2悬挑外架钢梁安装固定终了后架子搭设前，首要检 查安装的尺寸位置，安装是不是安稳，结构混凝土的强度是不 是达到要求。527.3原材料（钢管、扣件、工字钢、安全网、竹笆片等） 必须依照出场批次进行报验，组织验收；527.4每搭完成一层 后，由施工单位项目经理、安全员组织监理工程师进行验收；5.2.7.5预埋件楼层要依照设计要求应采纳配筋增强步伐；527.6连墙件距离、数量、拉拔试验；527.7安全网挂设、竹笆片铺设情形；5.2.7.8遇有六级大风与大雨要截止施工；527.9扣件螺栓是否松动；架子的变形；安全防护措施； 是否超载；-14-1.1 .7.10监理工程师组织施工单位安全员每月必须对架子 进行不少于一次检查，施工单位技术测量人员及时做好架子的 垂直度变形观测。脚手架每次的检查验收均由安全监理工程师做好危大工程 检查记录，对存在的安全隐患，监理工程师签发整改通知单。528、脚手架的验收1.2 脚手架搭设前，施工负责人应依照施工方案要求， 联合施工现场作业条件和部队情形，做详细的交底，并有专人 指挥。1.3 脚手架搭设完毕，应由搭设负责人进行自检验收， 合格后报施工项目部安全员，由安全员组织有关人员参加，按 照专项方案和规范分段进行逐项检查验收，确认符合要求后， 方可投入使用。528.3验收标准：（应按照相应规范要求进行）I、钢管立杆纵距偏差为±50mm°II1.扣件紧固力距为:40-50Nm,不大于65 Nmo抽查安装数量的5%,扣件不合格数量不多于抽查数量的10%。IV、扣件紧固程度直接影响脚手架的承载能力。试验表 明，当扣件螺栓扭力矩为30Nm时，比40Nm时的脚手架 承载能力下降20%。5.284凡不符合规定的应立即进行整改，对检查结果及整 改情况，应按实测数据进行记录，在整改合格后报上级安监站 来现场验收，在验收合格后由施工承包商验收人签字挂牌使用。6、监理工作方法及措施6.1 监理工作方法6.1.1 事前预控；预控是监理工作方法的重点，实施监理 之前，按照项目工程或专业的特点，详细制定各个工序或分项 工程的质量控制点，并要求在实施监理进程中，贯彻以预防为 主的指点思想，保证-15-监理服务进程质量稳定提高，变被动监理为主动监理，是 控制各种工程隐患不产生或消灭在萌芽状态的一种有效的方法。6.1.2 监理工程师要认真研究专家组论证合格后专项施工 方案；落地、悬挑外架质量控制点一览表序号1234567工序名称 原材料U型卡 悬挑梁 连墙件 扫地杆、剪刀撑 安全网、竹笆片 结构楼面增强 质量控制点 规格 规格、型号 焊接焊缝间距纵横向、高度品牌、合格证板、梁附加钢筋具体要求16工字钢、钢管壁厚不小于3.0现场取样复试满焊8mm,4-6m,沿层高设置45-60度,从底到顶,查安全生产许可证按照设计要求对板、梁进行加固1.1.1 程控制：旁站、测量、巡视、平行检验、试验、 履行监理程序；6.1.4 积极参与各分项工程、隐蔽工序检验与中央验收；6.1.5 组织首要分项、分部、单位工程完工验收。6.2监理工作措施621编制监理监理实施细则、质量计划；622发控制性文件：备忘录、接洽单、通知、指令单、停工令等;四大角垂直度变形情况开始每周一次，架体完成后每月一次检查拉接顶混凝土变形、开裂情形经纬仪目视-16-623及时召开例会与工地专题会议形成会议记要，强制 履行；6.2.4 拒绝支付或暂缓支付；6.2.5 工地例会、专题会议通报；626停工致改；向业主、建设主管部分报告；627组织技术交流；参观进修；628合理进行风险转移，及时处理工程索赔；629做好沟通协调工作；6210正确运用合同措施、组织措施、经济处罚措施、技 术措施等。7、安全监督管理7.1 安全监理，预防为主；针对工地现场大概出现的安全 问题，提醒施工单位引起重视，尽量做到事前控制，认真做好 安全生产的宣扬与落实工作，检查或参加施工单位项目部对施 工人员进行安全教诲会议或记录；7.2 制定安全监理检查制度，及时检查发现安全隐患，对 存在隐患经由过程发监理工程师通知单或及时召开安全专题会 议和谐整决。7.3 催促检查施工单位安全体系是不是完善，建立安全办 理制度，要设立专职安全员，并应落实到人头。74查验专职 安全员和相关办理人员的到岗情形，做到持证上岗，人证统一, 明白职责权限，责任到人，做到各道工序的安全都有专人负责;7.5 做好用电安全检查工作，生产动力用电线路要架空， 动力线的破损接头处要用绝缘材料包扎牢，防止漏电伤人；7.6 雨天施工应做好防雨、防滑工作，消除统统不安全因 素；7.7 进入施工现场必须佩戴安全帽，登高作业必须系好安 全带；-17-7.8 现场材料要挂牌，分类、分批、分规格堆放，做到布 局合理、有条不紊，严禁混堆、混放、乱堆等现象；7.9 按时检查脚手架每层段的验收工作，及时收集验收资 料、材料合格证、准用证及相关各项资料；7.10积极配合上级主管部门进行的脚手架施工检查，听取整改意见，督促施工单位按期落实，消除事故隐患；7.11 对检查未及时落实到位的，应以书面通知施工单位， 并记入监理日记；7.12 对有严峻事故隐患的部位将及时责令施工单位限期整 改，若施工单位对隐患、问题拖延整改，监理人员将作出停工 致改处置惩罚，并报告建设单位，若施工单位对隐患、问题回 绝整改的将及时报告业主和安检站。7.13 脚手架防火7.13.1 施工进程中的电焊作业往往火花四溅、散落，且电 焊施工时一旦操作持续时间长，加之不留意隔火挡板和接火斗 等避火装配的利用，电焊火花极易引燃脚手架上的可燃物，导 致火灾变成。因而必须采用防火步伐，避免火灾事故的产生。7.13.2 充分履行消防安全责任，建议成立现场消防队，审 查施工单位动火报告、截火盆、看火人、灭火器等防火措施； 总包单位、分包单位施工现场消防安全有关的单位，必须严格 遵守消防安全法律、法规的规定，确保建设工程的消防安全， 依法承担施工现场消防安全责任。7.13.3 保障充足的消防水源。依照相关消防安全尺度，设 置临时的室外消防水源、室内消防供水设施，充分保证楼层建 到多高，水源就供到多高。7.13. 4强化消防安全教诲培训，合理规范动火作 业。7.13.5焊、割作业防火安全步伐，施工项目部必须下发动 火令。1.1 3.5.1施工现场焊、割作业必须符合防火要求，严格执 行叶不烧”规定。7.1352 焊、割作业严格履动感化明火审批制度,做到“二 证、一机、一监护”，即：焊工操作证、-18-动用明火许可证、灭火器到位、监护人落实。7.1353 焊、割作业前清除周边、下方易燃易爆危险品和 其他可燃杂物；幕墙龙骨、阳台扶手安装，焊割时必须设置接 火斗，防止火星坠落引起火灾事故。7.1354 .4立体交叉施工，焊、割作业应做好协调工作，避 开与明火作业相抵触的其他施工作业（如外保温、涂料等施 工）O7.1355 13. 6外墙保温施工，必须在雕栏扶手、幕墙龙骨焊 接安装完成后进行，保温板零头必须随做随清，不获得处乱扔, 每一个楼层应集中堆放，然后集中运至楼下外运。7.1356 脚手架铺设脚手板一般应至少两层，上层为作业层 下层为防护层，当作业层脚手板发生问题而落人落物时，下层 有一层起防护作用。7.1357 当作业层脚手板与建筑物之间缝隙（150）已构成 落物、落人危险时，也应采取防护措施，不使落物对作业层以 下发生伤害；要求必须隔层封堵。7.14脚手架防雷接地7.14.1 脚手架在相邻建筑物、构筑物等设施的防雷装配接 闪器的保护范围之外时，应安装防雷装配。7.14.2在每栋楼四 角的脚手架立杆顶端，焊接高度不小于Im的避雷针，采用 1.2镀锌钢筋，利用建筑物的防雷引下线主筋作为引下线，脚 手架钢管与建筑物防雷引下线之间采用采用1.2镀锌钢筋焊 接连接。7.14.3 利用悬挑的程度工字钢作为程度避雷带，与建筑物 防雷引下线之间采用采用1.2镀锌钢筋焊接连接。7.14.4 防雷接地电阻阻值，不大于4Q。（四）玻璃幕墙工程安全监理细则1、专业工程特点：本工程地上16层，地下1层；建筑面积.53平方米，建筑 高度70.25米。本工程外窗采用玻-19-璃幕墙，建筑物底部采用干挂石材幕墙，热浸镀锌钢龙骨、 不锈钢挂件。二、安全监理依据：1、建筑施工安全检查标准（59-2011）2、建筑幕墙GBT-20073、建筑施工高处作业安全技术规程（80）4、建筑机械使用技术规程（33-2001）5、幕墙安装专项施工方案6、建筑装饰装修工程质量验收规范（GB-2001）三、安全监理的程序（1）审查承包（分包）单位的有关安全生产的文件；1）安全生产许可证；2）安全生产管理机构的设置及安全专业人员的配备等；3）安全生产责任制及管理体系；4）安全生产规章制度；5）特种作业人员的上岗证及办理情形；6）起重机械的检测检验、验收、备案手续；7）幕墙工程的安全生产操作
