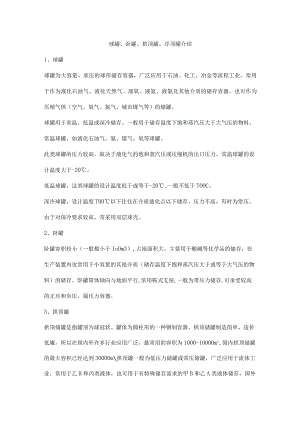

球罐、卧罐、拱顶罐、浮顶罐介绍1、球罐球罐为大容量、承压的球形储存容器，广泛应用于石油、化工、冶金等流程工业，常用于作为液化石油气、液化天然气、液氧、液氨、液氮及其他介质的储存容器。也可作为压缩气体（空气、氧气、氮气、城市煤气等）的储罐。球罐用于常温、低温或深冷储存。一般用于储存温度下饱和蒸汽压大于大气压的物料。常温球罐，如液化石油气、氮、煤气、氧等球罐。此类球罐的压力较高，取决于液化气的饱和蒸汽压或压缩机的出口压力。常温球罐的设计温度大于-20。低温球罐，这类球罐的设计温度低于或等于-20,一般不低于TOOC。深冷球罐，设计温度T00以下往往在介质液化点以下储存，压力不高，有时为常压。由于对保冷要求较高，常采用双层球壳。2、卧罐卧罐容积较小（一般都小于IoOm3）,占地面积大。主要用于酸碱等化学品的储存，在生产装置内也常用于小容量的其他介质（储存温度下饱和蒸汽压大于或等于大气压的物料）的储存。卧罐筒体轴向与地面平行,常用鞍式支座,一般为带压力储存,可承受较高的正压和负压，属压力容器。3、拱顶罐拱顶储罐是指罐顶为球冠状、罐体为圆柱形的一种钢制容器。拱顶储罐制造简单、造价低廉，所以在国内外许多行业应用广泛，最常用的容积为1000-10000mt,国内拱顶储罐的最大容积己经达到30000m拱顶罐一般为低压力储罐或常压储罐，广泛应用于流体工业，常用于乙B和丙类液体，也可用于有特殊储存需求的甲B和乙A类液体储存，国外也有用于大型LNG深冷储存。大型酸碱储罐有时也可选用拱顶罐。根据国标50160对液化燃、可燃液体的火灾危险性分类如下：饱和蒸汽压是指在一定温度下的密闭容器中，当达到气液两相平衡时气液分界面上的蒸汽压，它随温度而变化。对于液化石油气和液化天然气之类，都不是纯净物，而是一种混合物，此时的饱和蒸汽压与混合比例有关，可根据道尔顿定律和拉乌尔定律进行计算。4、浮顶罐浮顶储罐是由漂浮在介质表面上的浮顶和立式圆柱形罐壁所构成。浮顶随罐内介质储量的增加或减少而升降，浮顶外缘与罐壁之间有环形密封装置，罐内介质始终被内浮顶直接覆盖，减少介质挥发。浮顶罐常用于储存温度下饱和蒸汽压低于大气压的甲B和乙A类液体储存。浮顶罐分为内浮顶罐及外浮顶罐。外浮顶罐，通常用于存储诸如原油、汽油或煤油等有挥发性的石油产品储罐的敞口的圆柱形钢制储罐内，相对于无浮顶的拱顶罐来说没有蒸发的空间。不仅减少产品蒸发损失，同时减少了环境污染，降低了易燃介质与空气混合形成爆炸气体的危险性。储罐壳体与外浮顶浮盘之间存在10050OnlnI的间隙以保证运行过程中不会卡盘。使用边缘密封系统以减少边缘蒸发，在浮顶上有中央排水系统以保证雨雪天积水可以顺利排出，避免沉盘事故。内浮顶储罐是带罐顶的浮顶罐，也是拱顶罐和浮顶罐相结合的储罐，外部为拱顶,内部为浮顶。内浮顶储罐具有独特优点：一是与浮顶罐比较，因为有固定顶，能有效地防止风、砂、雨雪或灰尘的侵入，保证储液的质量。同时，内浮盘漂浮在液面上，使液体无蒸汽空间，减少蒸发损失85%96%；减少空气污染，减少火灾、爆炸危险，即使发生火灾一般也不会造成大面积燃烧，易于保证储液质量,特别适合于储存高级汽油和喷气燃料及有毒的石油化工产品；由于液面上没有气体空间，故减少罐壁罐顶的腐蚀，从而延长储罐的使用寿命，二是在密封相同情况下，与浮顶相比可以进一步降低蒸发损耗。内浮顶储罐与拱顶罐相比,钢板耗量比较多，施工要求高;维修不便（密封结构），储罐不易大型化，目前一般不超过IOoOOm）
