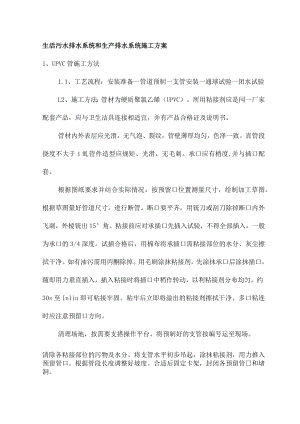

生活污水排水系统和生产排水系统施工方案.docx

生活污水排水系统和生产排水系统施工方案1、UPVC管施工方法1.1、工艺流程：安装准备一管道预制一支管安装一通球试验一闭水试验L2、施工方法：管材为硬质聚氯乙烯（UPVC）。所用粘接剂应是同一厂家配套产品，应与卫生洁具连接相适宜，并有产品合格证及说明书。管材内外表层应光滑，无气泡、裂纹，管壁薄厚均匀，色泽一致。直管段挠度不大于1虬管件造型应规矩、光滑，无毛刺。承口应有梢度,并与插口配套。根据图纸要求并结合实际情况，按预留口位置测量尺寸，绘制加工草图。根据草图量好管道尺寸，进行断管。断口要平齐，用铳刀或刮刀除掉断口内外飞刺，外棱铳出15°角。粘接前应对承插口先插入试验，不得全部插入，一般为承口的3/4深度。试插合格后，用棉布将承插口需粘接部位的水分、灰尘擦拭干净。如有油污需用丙酮除掉。用毛刷涂抹粘接剂，先涂抹承口后涂抹插口，随即用力垂直插入，插入粘接时将插口中稍作转动，以利粘接剂分布均匀，约30s至InIin即可粘接牢固。粘牢后立即将溢出的粘接剂擦拭干净。多口粘连时应注意预留口方向。清理场地，按需要支搭操作平台。将预制好的支管按编号运至现场。清除各粘接部位的污物及水分。将支管水平初步吊起，涂抹粘接剂，用力推入预留管口。根据管段长度调整好坡度。合适后固定卡架，封闭各预留管和堵洞。排水水平干管及支管应按设计要求安装清扫口，以便于清掏。排水支管安装完后，可将卫生洁具的预留管安装到位，找准尺寸并配合土建将楼板孔洞堵严，预留管口装上临时堵头。地漏的安装，应严格掌握土建的50公分基准线，必须事先和土建相关技术人员核实每层50公分基准线的准确性、坡向值，地漏水封深度不得小于50mm,地漏篦子顶面应低于设置处地坪5mm,地漏篦子开启灵活。1.3.管道试验灌水试验前，室内排水管道在立管两个检查口之间用塞子将管道堵住，埋地排水管和雨水管道在排出管口用塞子将其出口堵住。所用塞子可采用微型汽车的内胎（有于管径DNN150mm）或自行车、摩托车内胎（用于管径DN<150mm）,将内胎折叠后用绳捆法放入管道内充气至一定压力即可堵死管道。放塞子前先打开灌水层下下两个检查口，从上面检查口放一根直径为一根直径为6nm8nm的尼龙绳到下面检查口，将放下的尼龙绳和塞子上的尼龙绳接好，再将塞子拉至所需位置后充气至一定压力即可灌水试验。灌水试验应以满水15分钟，再灌满延续5分钟，接口不漏不渗、液面不下降为合格。灌水试验同时还应检查道是否有堵塞现象。系统灌水试验应由施工单位主待，邀请有关方面人员参加，共同进行检查验收，并签署办理“管道系统试验记录”手续。埋地或吊顶内管道还应在隐蔽前办理“隐蔽工程记录”。2、机制铸铁排水管施工方法管道铺设安装:在挖好的管沟或房心土回填到管底标高铺设管道时，应将预制好的管段按照承朝向来水方向，由出水口处向室内顺序排列。挖好上胶圈，法兰及螺母的工作坑，将预制好的管段徐徐放入管沟内，封闭堵严总出水口,做好临时支撑，按施工图纸的坐标、标高找好位置和坡度，以及各预留管口的方向和中心线，将管段法兰相连。管道系统经隐蔽验收合格后，临时封堵各项预留管口，配合土建填堵孔、洞，按规定回填土。
