电力建设施工质量验收（烟气余热回收装置安装）检验项目及质量标准.docx

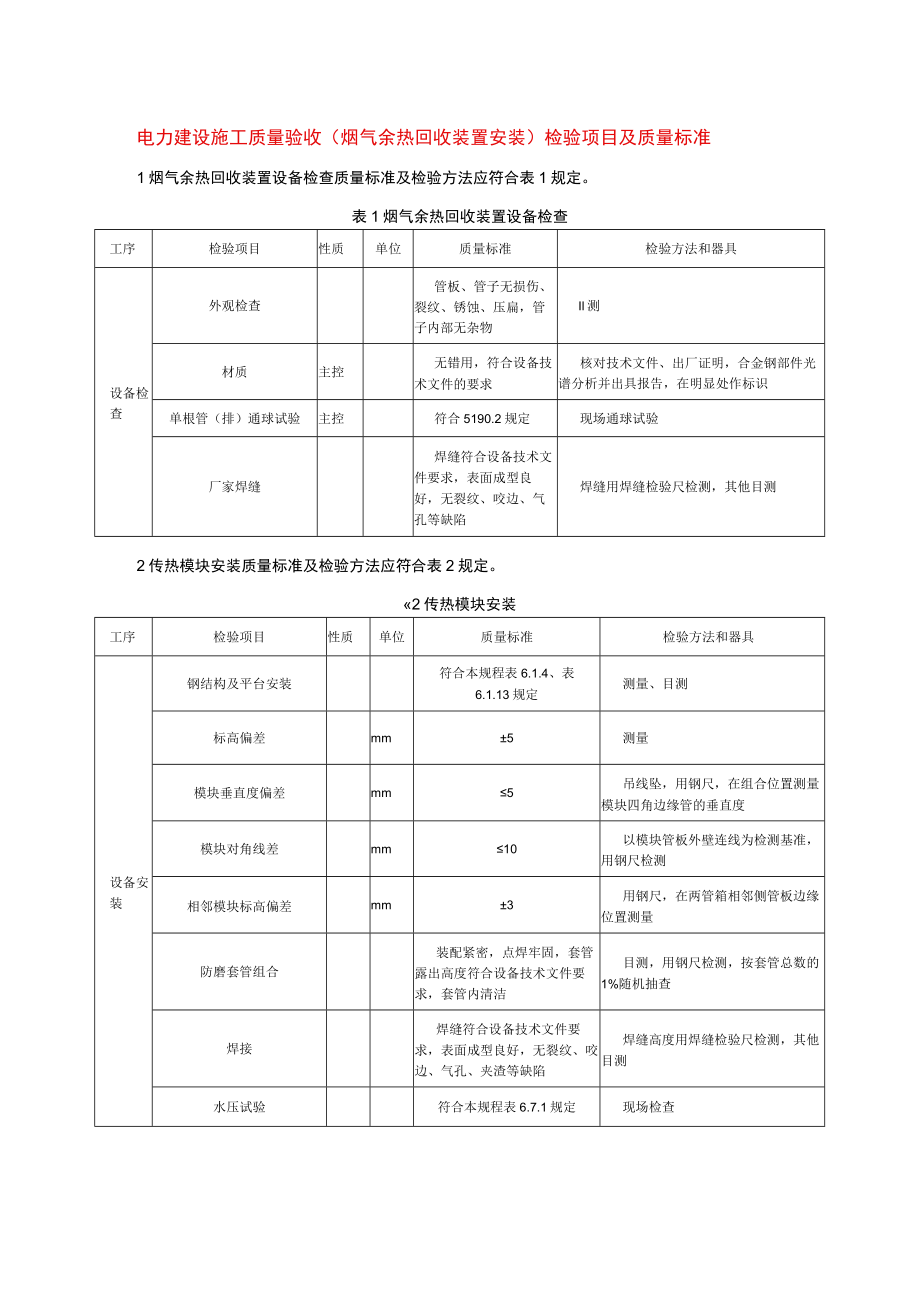

电力建设施工质量验收（烟气余热回收装置安装）检验项目及质量标准1烟气余热回收装置设备检查质量标准及检验方法应符合表1规定。表1烟气余热回收装置设备检查工序检验项目性质单位质量标准检验方法和器具设备检查外观检查管板、管子无损伤、裂纹、锈蚀、压扁，管子内部无杂物Il测材质主控无错用，符合设备技术文件的要求核对技术文件、出厂证明，合金钢部件光谱分析并出具报告，在明显处作标识单根管（排）通球试验主控符合5190.2规定现场通球试验厂家焊缝焊缝符合设备技术文件要求，表面成型良好，无裂纹、咬边、气孔等缺陷焊缝用焊缝检验尺检测，其他目测2传热模块安装质量标准及检验方法应符合表2规定。«2传热模块安装工序检验项目性质单位质量标准检验方法和器具设备安装钢结构及平台安装符合本规程表6.1.4、表6.1.13规定测量、目测标高偏差mm±5测量模块垂直度偏差mm5吊线坠，用钢尺，在组合位置测量模块四角边缘管的垂直度模块对角线差mm10以模块管板外壁连线为检测基准，用钢尺检测相邻模块标高偏差mm±3用钢尺，在两管箱相邻侧管板边缘位置测量防磨套管组合装配紧密，点焊牢固，套管露出高度符合设备技术文件要求，套管内清洁目测，用钢尺检测，按套管总数的1%随机抽查焊接焊缝符合设备技术文件要求，表面成型良好，无裂纹、咬边、气孔、夹渣等缺陷焊缝高度用焊缝检验尺检测，其他目测水压试验符合本规程表6.7.1规定现场检查
