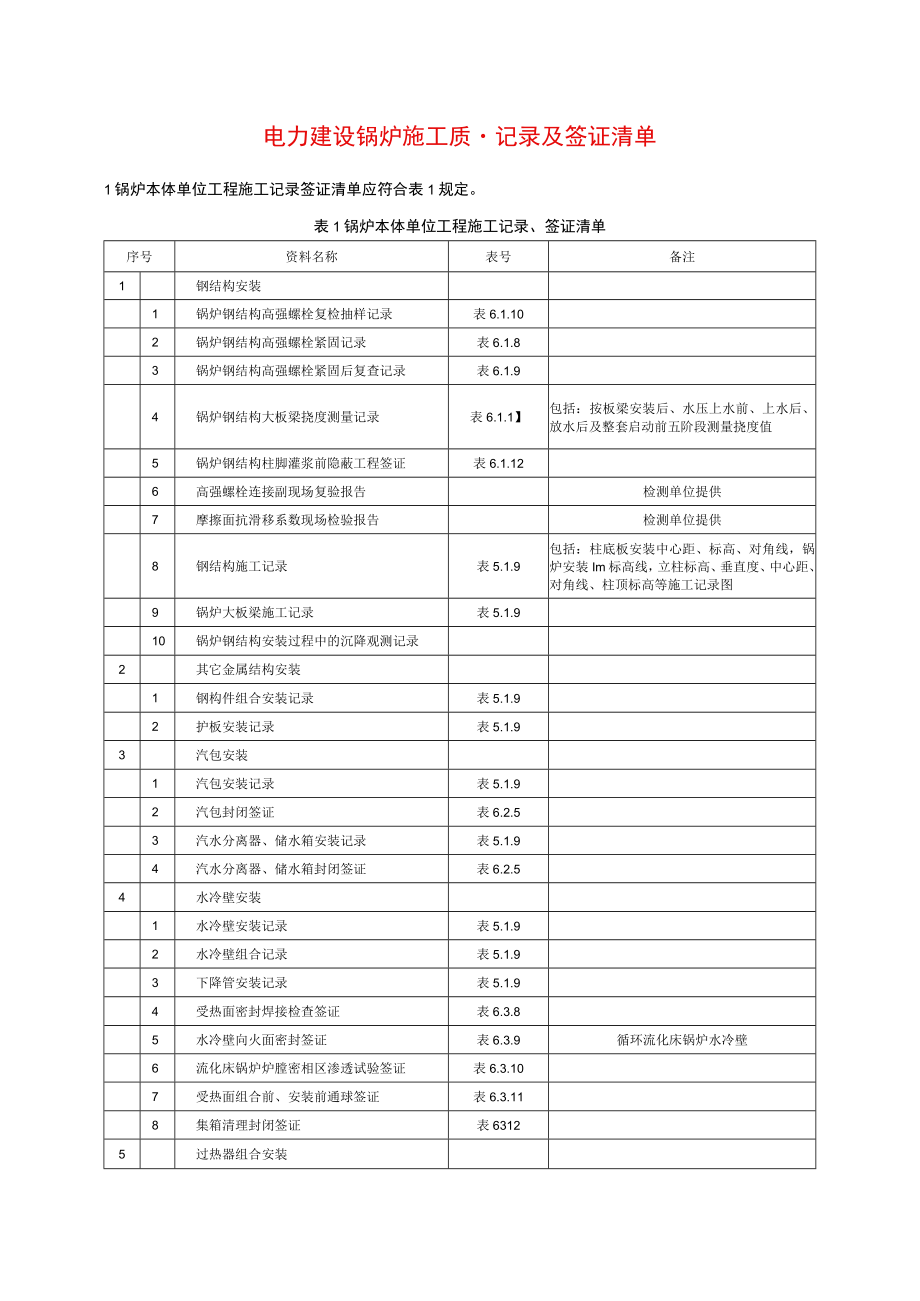

电力建设锅炉施工质记录及签证清单1锅炉本体单位工程施工记录签证清单应符合表1规定。表1锅炉本体单位工程施工记录、签证清单序号资料名称表号备注1钢结构安装1锅炉钢结构高强螺栓复检抽样记录表6.1.102锅炉钢结构高强螺栓紧固记录表6.1.83锅炉钢结构高强螺栓紧固后复查记录表6.1.94锅炉钢结构大板梁挠度测量记录表6.1.1】包括：按板梁安装后、水压上水前、上水后、放水后及整套启动前五阶段测量挠度值5锅炉钢结构柱脚灌浆前隐蔽工程签证表6.1.126高强螺栓连接副现场复验报告检测单位提供7摩擦面抗滑移系数现场检验报告检测单位提供8钢结构施工记录表5.1.9包括：柱底板安装中心距、标高、对角线，锅炉安装Im标高线，立柱标高、垂直度、中心距、对角线、柱顶标高等施工记录图9锅炉大板梁施工记录表5.1.910锅炉钢结构安装过程中的沉降观测记录2其它金属结构安装1钢构件组合安装记录表5.1.92护板安装记录表5.1.93汽包安装1汽包安装记录表5.1.92汽包封闭签证表6.2.53汽水分离器、储水箱安装记录表5.1.94汽水分离器、储水箱封闭签证表6.2.54水冷壁安装1水冷壁安装记录表5.1.92水冷壁组合记录表5.1.93下降管安装记录表5.1.94受热面密封焊接检查签证表6.3.85水冷壁向火面密封签证表6.3.9循环流化床锅炉水冷壁6流化床锅炉炉膛密相区渗透试验签证表6.3.107受热面组合前、安装前通球签证表6.3.118集箱清理封闭签证表63125过热器组合安装序号资料名称表号备注I过热器组合记录表5.1.9包括高温过热器组合、低温过热器组合、包墙过热器组合、汽一汽加热器组合2过热器安装记录表5.1.9包括高温过热器安装、低温过热器安装、屏式过热器安装、包墙过热器安装、顶棚过热器安装、汽一汽加热器安装3汽冷式旋风分离器组合记录表5.1.94汽冷式旋风分离器安装记录表5.1.95过热器通球签证表63116过热器联箱清理封闭签证表6.3.127吊挂装置安装记录表5.1.96再热器组合安装I再热器组合记录表5.1.9包括高温再热器组合、低温再热器管组合，低压高温、低压低温再热组合记录2再热器安装记录表5.1.9包括高温再热器组合、低温再热器管组合，低压高温、低压低温再热安装记录3再热器通球签证表63114再热器联箱清理封闭签证表6.3.125吊挂装置安装记录表5.1.9包括水冷壁、过热器、再热器、省煤器吊挂装置等7省煤器安装1省煤器组合记录表5.1.92省煤器安装记录表5.1.93省煤器通球签证表63Il4省煤器联箱清理封闭签证表63125吊挂装置安装记录表5.1.98本体范围内设备管道及附件安装1炉水循环泵安装记录表5.L92汽包水位计安装记录表5.1.93锅炉膨胀指示器安装记录表5.1.99锅炉整体水压试验1锅炉整体水压试验签证表6.7.22水压试验水质化验报告检验报告3水压试验药品化验报告检验报告10燃烧系统设备安装1锅炉燃烧中心找正记录表5.1.92锅炉燃烧器安装记录表5.1.911附属设备安装1管箱式预热器支撑钢结构划线记录图表5.1.92管箱式空气预热器人孔门封闭签证表5.1.18序号资料名称表号备注3管箱式空气预热器渗油试验签证表5.1.114回转式预热器施工记录表5.1.9包括支撑钢结构划线，连接板中间梁安装，轴承找正，转子安装找正（圆度、垂直度、幌度），传动围带安装，传动齿轮与围带找正，联轴器找正，密封间隙（中心筒、轴向、径向、圆周）等施工记录图5空预器人孔门封闭签证表5.1.18管箱式、回转式签证6回转式预热器油站冷却器水压签证表5.1.177回转式预热器试运前后检查签证表5.1.20表5.1.21包括预热和预热油系统试运前检查签证、试运后签证8容器清理封闭签证表6.3.12包括定期排污扩容器、连续排污扩容器、疏水扩容器、空气预热器冲洗水箱、暖风器疏水箱等9吹灰器施工记录表5.1.910泵、小型风机分部试运前、试运后签证表5.1.20表5.1.21包括疏水泵、预热器冲洗水泵、等离子冷却水泵、暖风器疏水泵、等离子载体风机等试运前检查签证、分部试运后签证12锅炉相关管道1管道水压试验签证表6.7.213烟、风、煤、粉（物）管道安装1烟道焊口渗油试验签证表5.1.112风道焊11渗油试验签证表5.1.113旋风分离器渗油试验签证表5.1.11包括旋风分离器本进出口烟道、本体部分、灰道等7回料器至外置床灰道渗油试验签证表5.1.1】8回料器至炉膛灰道渗油试验签证表5.1.1】9外置床至炉膛渗油试验签证表5.1.1】14烟气余热回收装置安装1钢结构安装记录表5.1.92模块间焊缝渗油试验表5.1.1】3水压试验签证表6.7.215炉膛及烟风系统风压试验1炉膛及烟风系统风压试验签证表6.13.216锅炉启动试运阶段检查1锅炉膨胀记录表表6.14.3表2锅炉除尘装置安装单位工程施工质验收记录、签证清单序号资料名称表号备注1电除尘器安装1电除尘安装记录表5.1.9包括：电除尘基础划线、钢支架安装、柱顶支座安装、壳体安装、顶梁安装、极距调整、阴阳极振打安装2电除尘渗油试验签证表5.1.11包括：电除尘灰斗、进出口烟箱、壳体、顶板3电除尘阴、阳极振打试运签证表5.1.20表5.1.21包括：阴极振打试运前、后和阳极振打试运前、后签证2袋式除尘器安装1袋式除尘器安装记录表5.1.9包括：基础划线、钢支架安装、壳体安装、清灰装置安装、袋笼安装、袋安装2袋式除尘器渗油试验签证表5.1.11包括：袋式除尘器灰斗、进出口烟箱、壳体3袋式除尘器荧光粉检漏签证表7.2.64袋式除尘器清灰装置试运签证表5.1.20表5.1.21包括：试运前、试运后签证3湿式除尘器1湿式除尘器安装记录表5.1.9包括：基础划线、钢支架安装、壳体安装、极距调整等2除尘器渗油试验签证表5.1.11包括：进、出口烟箱；壳体3喷淋试验签证表7.3.53锅炉燃油设备及管道安装单位工程施工记录、签证清单应符合表3规定。表3锅炉燃油设备及管道安装单位工程施工记录、签证清单序号资料名称表号备注1油罐及附件安装1油罐充水签证表5.1.222油罐清理封闭签证表5.1.183油器充水试验沉降记录按附录D规定执行2锅炉房及厂区燃油管道安装1燃油管道阀门试验记录DL/T5210.3表12.1.32燃油管道系统强度试验和严密性试验签证表8.1.63油泵试运签证表5.1.20表5.1.21包括试运前签证、试运签证4通油试验签证表8.1.8«4锅炉辅属机械安装单位工程施工记录、签证清单序号资料名称表号备注1钢球磨煤机安装1钢球磨煤机安装施工记录表5.1.9包括：罐体实长测量及罐体同轴度测量，基础检查划线、台板找正、主轴承找正、大齿轮找正、小齿轮找正、主轴水平度、主轴承间隙记录2钢球磨煤机联轴湍找正施工记录表5.1.9包括：减速机与小齿轮联轴器、电机与减速机联轴器、盘车装置与减速机联轴器3冷却器水压试验签证表5.1.17包括：磨煤机轴瓦、油站水压试验5磨煤机人孔门封闭签证表5.1.186磨煤机分部试运签证表5.1.20表5.1.21包括：分部试运前、试运后签证2中速磨煤机安装1ZGM（MPS）中磨煤机安装记录表5.1.9包括：磨煤机基础检查划线，台板安装找正，传动盘找正及刮板间隙，机座密封间隙、喷嘴环间隙，磨转找正，压架导向板间隙，电动机与减速机联轴找正2碗式中速磨煤机施工记录图表5.1.9包括：基础检杳划线，台板安装找正，减速机安装，裙罩装置与内气封环间隙，刮板间隙，密封片与磨碗壳间隙，磨碗调节环与分离器体间隙，内锥体与落煤管间隙，倒锥体与内锥体间隙，磨辐与磨碗间隙，加载装置与磨期头间隙，减速机与电动机联轴器3磨煤机油站水压试验签证表5.1.174磨煤机人孔门封闭签证表5.1.185磨煤机试运签证表5.1.20表5.1.21包括：分部试运前、试运后签证3风扇磨煤机1风扇磨叶轮螺栓热紧记录表5.1.92风扇磨煤机人孔门封闭签证表5.1.183风扇磨煤机试运签证表5.1.20表5.1.21包括：分部试运前、试运后签证4风机1轴流式风机安装施工记录表5.1.9包括：基础检查划线，台板找正，轴承（座）找正，叶片与机壳间隙，叶片（叶轮）螺栓紧固检查记录，联轴器找正记录2离心式风机安装施工记录表5.1.9包括基础检查划线，台板找正，轴承（座），集流器与叶轮间隙，联轴器找正记录序号资料名称表号备注3水压试验签证表5.1.17包括：风机轴承座冷却水室，油系统冷却器水压试验签证4风机人孔门封闭签证表5.1.185风机试运签证表5.1.20表5.L21包括：分部试运前、试运后签证5给煤机安装1给煤机基础检查划线记录图表5.1.92给煤机试运签证表5.1.20表5.1.21包括：分部试运前、试运后签证6空气压缩机安装1空气压缩机基础检查划线记录图表5.1.92空气压缩机试运签证表5.1.20表5.1.21包括：分部试运前、试运后签证7除灰、除渣系统辅机安装1除灰（渣）辅机设备安装记录表5.1.9包括：基础检查划线、联轴器找正2除灰（渣）设备试运签证表5.1.20表5.1.21包括：分部试运前、试运后签证8起重机负荷试验签证表DL/T5210.3表17.5.19油质报告1润滑油样检验报告检验单位提供表5输煤设备安装单位工程施工记录、签证清单序号资料名称表号备注1贮煤场（仓）设备安装1叶轮拨煤机分部试运签证表5.1.20表5.1.21包括：分部试运前、试运后签证2环形给煤机及配煤车分部试运签证表5.1.20表5.1.21包括：分部试运前、试运后签证3桥式螺旋卸煤机分部试运签证表5.1.20表5.1.21包括：分部试运前、试运后签证4取样装置试运签证表5.1.20表5.1.21包括：分部试运前、试运后签证5动态轨道衡试运签证表5.1.20表5.1.21包括：分部试运前.、试运后签证2转子翻车机安装1转子翻车机安装施工记录表5.1.9包括：基础检查划线、托根底座找正、减速机安装找正、传动机与传动齿条找正、电动机与减速机连接联轴器找正2翻车机高强螺栓抽样复检记录表6.1.103翻车机高强螺栓紧固记录表6.1.84翻车机高强螺栓紧固后复查记录表6.1.95翻车机液压油站及管道滤油签证表5.1.20表5.1.21包括：分部试运前、试运后签证6翻车机试运签证表5.1.20表5.1.21包括：分部试运前、试运后签证7牵车台安装记录表5.1.9包括：基础（行走轨道）检查、销齿块安装，导向间隙8牵车台试运签证表5.1.20表5.1.21包括：分部试运前、试运后签证9调车机安装记录表5.1.9包括：基础（行走轨道）检查、齿条座及齿条安装，齿轮与齿条啮合找正，导向间隙10轻车调车机试运签证表5.1.20表5.1.21包括：分部试运前、试运后签证11重车调车机试运签证表5.1.20表5.1.21包括：分部试运前、试运后签证12煤水处理间设备试运签证表5.1.20表5.1.21包括：分部试运前、试运后签证3斗轮堆取料机安装1斗轮机安装施工记录表5.1.9包括：基础检查划线、减速机安装找正、减速机轴端齿轮与中心传动齿条找正序号资料名称表号备注2斗轮机高强螺栓抽样复检记录表6.1.103斗轮机高强螺栓紧固记录表6.1.84斗轮机高强螺栓紧固后复查记录表6.1.95斗轮机液压油站分部试运签证表5.1.20表5.1.21包括：分部试运前、试运后签证6斗轮机试运签证表5.1.20表5.1.21包括：分部试运前、试运后签证4输煤系统设备1筛煤机安装施工记录表5.1.9包括：基础检查划线、联轴器找正记录2筛煤机分部试运签证表5.1.20表5.1.21包括：分部试运前、试运后签证3碎煤机安装记录表5.1.9包括：基础检查划线、联轴器找正记录4碎煤机分部试运签证表5.1.20表5.1.21包括：分部试运前、试运后签证5皮带输煤机安装施工记录表5.1.9包括：基础检查划线、连接联轴错找正、皮带粘接6皮带输煤机试运签证表5.1.20表5.1.21包括：分部试运前、试运后签证7胶带试验接头拉力试验报告检测单位提供5油质报告1油质检验报告检测单位提供表6脱硫设备安装单位工程施工记录、签证清单序号资料名称表号备注1增压风机安装1基础划线施工记录表5.1.92二次灌浆签证表6.1.123动、静部分间隙记录图表5.1.94轴承座水平度记录图表5.1.95联轴器安装找正记录图表5.1.96叶片调整（动叶可调式）记录图表5.1.97冷油器试压签证表5.1.178分部试运前静态检查签证表5.1.209分部试运签证表5.1.212风机安装1基础划线施工记录表5.1.92二次灌浆签证表6.1.123分部试运前检查签证表5.1.204分部试运签证表5.1.213烟道安装1渗油试验签证表5.1.112清理封闭签证表5.1.183风压试验签证表6.13.24吸收塔安装1基础划线施工记录表5.L92二次灌浆签证表6.1.123筒体垂直度、弧度施工记录表5.L94吸收塔清理封闭签证表5.1.95吸收塔充水试验签证表5.1.225氧化风机安装1基础划线施工记录表5.1.92二次灌浆签证表6.1.123联轴器安装找正记录图表5.1.94分部试运前检查签证表5.1.205分部试运签证表5.1.216浆液循环泵安装1基础划线施工记录表5.1.92二次灌浆签证表6.1.12序号资料名称表号备注3轴承座水平度记录图表5.L94联轴器安装记录图表5.L95分部试运前检查签证表5.1.206分部试运签证表5.1.217其他泵类安装1基础划线施工记录表5.1.92二次灌浆签证表6.1.123分部试运前检查签证表5.1.204分部试运签证表5.1.218石灰石制备系统球磨机安装1基础划线施工记录表5.1.92二次灌浆签证表6.1.123轴承冷却器水压试验签证表5.1.174轴承水平度施工记录表5.1.95人孔门封闭签证表5.1.186分部试运前检查签证表5.1.207分部试运签证表5.1.219浆液制备及输送设备安装1基础划线施工记录表5.L92二次灌浆隐蔽工程签证表6.1.123分部试运前检查签证表5.1.204分部试运签证表5.1.2110脱水系统输送设备安装1基础划线施工记录表5.1.92分部试运前检杳签证表5.1.203分部试运签证表5.1.2111其他箱罐安装1基础划线施工记录表5.1.92二次灌浆签证表6.1.123筒体垂直度、弧度施工记录表5.1.94人孔门清理封闭签证表5.1.185充水试验签证表5.1.2212搅拌器安装1分部试运前检查签证表5.1.202分部试运签证表5.1.2113管道安装序号资料名称表号备注1管道压力试验及泄漏性试验签证表8.1.614设备、箱罐1现场配制施工记录表表5.1.92清理封闭签证表5.1.1815烟气热交换装置安装1基础划线施工记录表5.1.92二次灌浆签证表6.1.123轴承垂直度、水平度施工记录表5.1.94人孔门封闭签证表5.1.185分部试运前检杳签证表5.1.206分部试运签证表5.1.21表7脱硝设备安装单位工程施工记录、签证清单序号资料名称表号备注1钢结构及反应器设备安装1脱硝装置钢架高强螺栓复检抽样记录表6.1.102脱硝装置钢架高强螺栓紧固记录表6.1.83脱硝装置钢架高强螺栓紧固后熨查记录表6.1.94高强螺栓连接副现场复验报告检测单位提供5摩擦面抗滑移系数现场检验报告检测单位提供6脱硝装置钢架施工记录图包括钢架柱底板中心距、标高、立柱中心距、对角线，垂直度等7烟道、灰斗焊缝渗油试验签证表5.1.Il8反应器清理及封闭签证表5.1.189催化剂模块安装记录表12.1.32液氨储存输送系统安装1施工记录图表5.1.92系统压力试验泄漏性试验签证表8.1.63系统管道吹扫签证表8.1.54设备试运签证表5.1.213尿素储存系统安装1施工记录图表5.1.92系统压力试验泄漏性试验签证表8.1.63系统管道吹扫签证表8.1.54设备试运签证表5.1.21表8锅炉炉墙砌筑单位工程施工记录、签证清单序号资料名称表号备注1锅炉本体炉墙砌筑1炉墙材料复检抽样记录表5.1.82不定型耐火材料现场抽检记录表5.1.83保温材料现场抽检记录表5.1.84内衬炉墙施工记录表13.3.95材料复检（抽检）报告检测单位提供6耐磨耐火试块检验报告检测单位提供2循环流化床锅炉1锅炉内炉墙浇筑料复检抽样记录表5.1.82耐磨耐火材料及制品现场抽检记录表5.1.83保温材料现场抽检记录表5.1.84材料复检（抽检）报告检测单位提供5各部位锚固件安装签证6锅炉内衬施工记录表13.3.97锅炉炉墙表面温度检测记录表5.1.98锅炉烘炉检查签证表13.3.109烘炉后试块检验报告检测单位出10耐磨耐火试块检验报告检测单位提供«9加工配置单位工程施工记录、签证清单序号资料名称表号备注1箱罐容器制作1渗油试验签证表5.1.1】2容器充水试验签证表5.1.222烟风燃（物）料管道及附属设备制作1渗油试验签证表5.1.1】3循环水管道制作1渗油试验签证表5.1.1110全厂热力设备及管道保温单位工程施工记录、签证清单应执行DL/T57042014相关规定。11全厂设备及管道油漆单位工程施工记录、签证清单应执行DL/T5704-2014相关规定。
