电压互感器的工作原理、特性和接线方式.docx

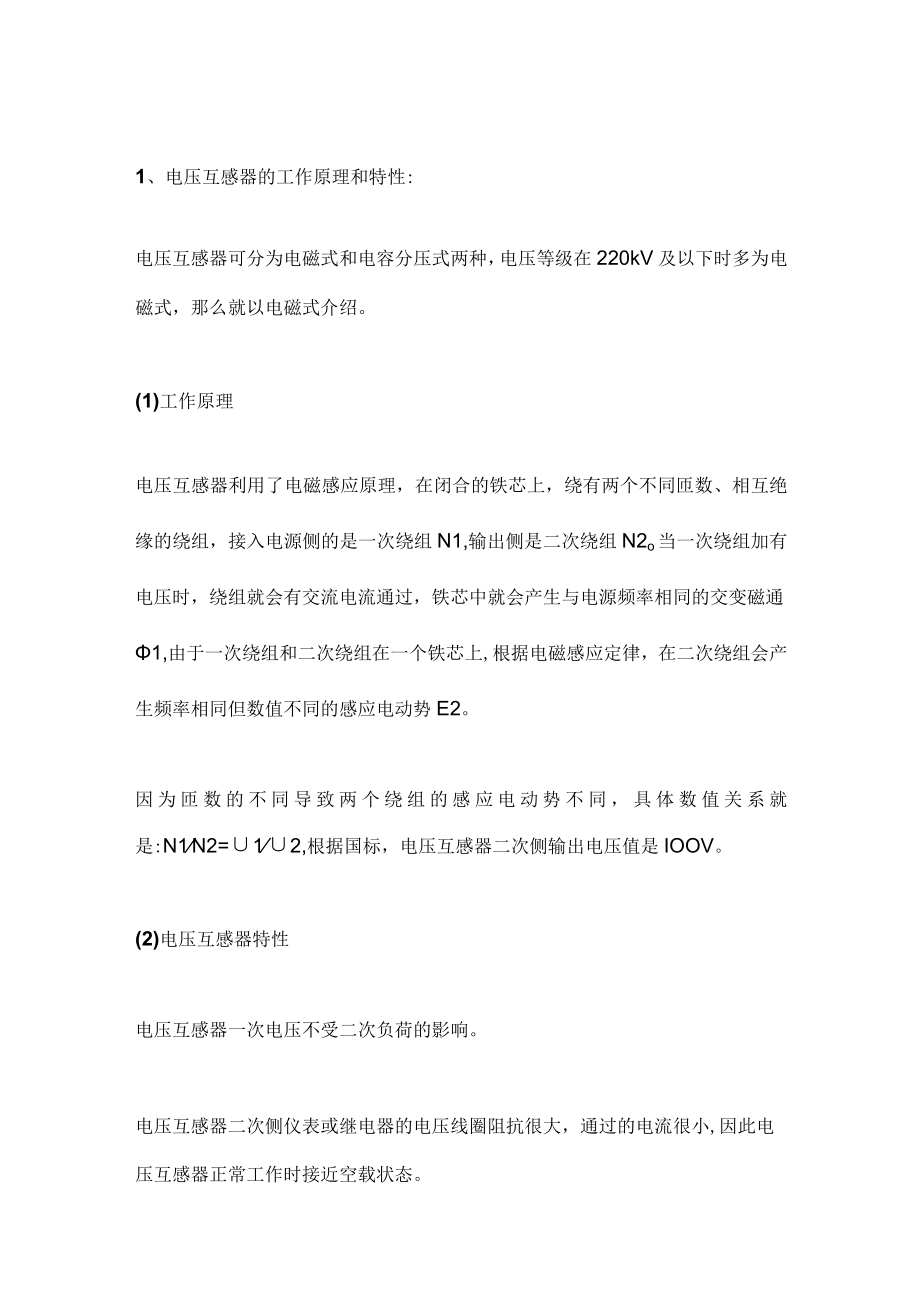

1、电压互感器的工作原理和特性:电压互感器可分为电磁式和电容分压式两种，电压等级在220kV及以下时多为电磁式，那么就以电磁式介绍。(1)工作原理电压互感器利用了电磁感应原理，在闭合的铁芯上，绕有两个不同匝数、相互绝缘的绕组，接入电源侧的是一次绕组N1,输出侧是二次绕组N2o当一次绕组加有电压时，绕组就会有交流电流通过，铁芯中就会产生与电源频率相同的交变磁通1,由于一次绕组和二次绕组在一个铁芯上,根据电磁感应定律，在二次绕组会产生频率相同但数值不同的感应电动势E2。因为匝数的不同导致两个绕组的感应电动势不同，具体数值关系就是:N1N2=12,根据国标，电压互感器二次侧输出电压值是IOOV。(2)电压互感器特性电压互感器一次电压不受二次负荷的影响。电压互感器二次侧仪表或继电器的电压线圈阻抗很大，通过的电流很小,因此电压互感器正常工作时接近空载状态。电压互感器二次侧不能短路，因为短路后二次侧会产生很大的短路电流,会烧毁电压互感器，所以一般电压互感器一次、二次侧装设熔断器用于短路保护。2、电压互感器接线方式：电压互感器有单相和三相两种，三相电压互感器一般只有20kV以下电压等级。(1)单相电压互感器两台单相互感器接成Vv接线，三台单相电压互感器接成开口三角形。(2)三相电压互感器一台三相三柱式接成YyO接线，用于测量线电压。3、文章总结：电压互感器和电流互感器原理一样都是利用了电磁感应原理，通过“电生磁”和“磁生电”将高电压转化成低电压，将大电流转化成小电流，使二次侧设备（测量仪表和继电器）都能小型化，同时也能使工作人员远离高压，保障人身安全。
