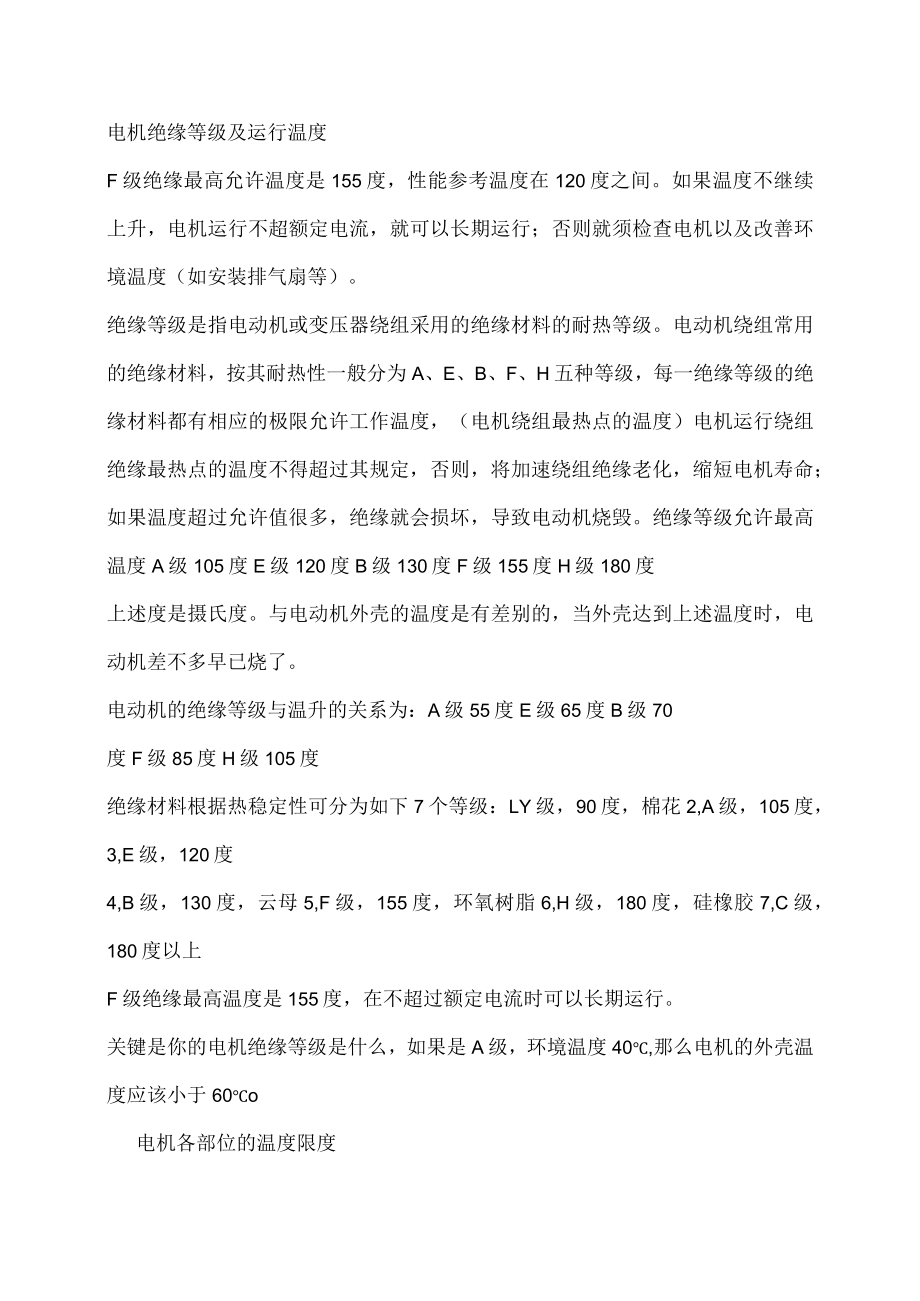

电机绝缘等级及运行温度F级绝缘最高允许温度是155度，性能参考温度在120度之间。如果温度不继续上升，电机运行不超额定电流，就可以长期运行；否则就须检查电机以及改善环境温度（如安装排气扇等）。绝缘等级是指电动机或变压器绕组采用的绝缘材料的耐热等级。电动机绕组常用的绝缘材料，按其耐热性一般分为A、E、B、F、H五种等级，每一绝缘等级的绝缘材料都有相应的极限允许工作温度，（电机绕组最热点的温度）电机运行绕组绝缘最热点的温度不得超过其规定，否则，将加速绕组绝缘老化，缩短电机寿命；如果温度超过允许值很多，绝缘就会损坏，导致电动机烧毁。绝缘等级允许最高温度A级105度E级120度B级130度F级155度H级180度上述度是摄氏度。与电动机外壳的温度是有差别的，当外壳达到上述温度时，电动机差不多早已烧了。电动机的绝缘等级与温升的关系为：A级55度E级65度B级70度F级85度H级105度绝缘材料根据热稳定性可分为如下7个等级：LY级，90度，棉花2,A级，105度，3,E级，120度4,B级，130度，云母5,F级，155度，环氧树脂6,H级，180度，硅橡胶7,C级，180度以上F级绝缘最高温度是155度，在不超过额定电流时可以长期运行。关键是你的电机绝缘等级是什么，如果是A级，环境温度40,那么电机的外壳温度应该小于60o电机各部位的温度限度与绕组接触的铁心温升(温度计法)应不超过所接触的绕组绝缘的温升限度(电阻法)，即A级为60°C,E级为75°C,B级为80°C,F级为IoO,H级为125。滚动轴承温度应不超过95,滑动轴承的温度应不超过80o因温度太高会使油质发生变化和破坏油膜。(3)机壳温度实践中往往以不烫手为准。(4)鼠笼转子表面杂散损耗很大，温度较高，一般以不危及邻近绝缘为限。可预先刷上不可逆变色漆来估计。电机的温度与温升衡量电机发热程度是用“温升”而不是用“温度”，当“温升”突然增大或超过最高工作温度时，说明电机已发生故障。下面就一些基本概念进行讨论。1绝缘材料的绝缘等级绝缘材料按耐热能力分为Y、A、E、B、F、H、C7个等级，其极限工作温度分别为90、105120、130、155、180、及180以上。性能参考温度()A80E95BlOOF120H145绝缘材料根据热稳定性可分为如下7个等级：LY级,90度，棉花2,A级，105度，3,E级，120度4,B级，130度，云母5,F级，155度，环氧树脂6,H级，180度，硅橡胶7,C级，180度以上常用的B级电机，其内部的绝缘材料往往是F级的，而铜线可能使用H级甚至更高的，来提高其质量。一般为提高使用寿命，往往规定高级绝缘要求，低一级来考核。比如，常见的F级绝缘的电机，做B级来考核，即其温升不能超过120度（留10度作为余量，以避免工艺不稳定造成个别电机温升超差）。所谓绝缘材料的极限工作温度，系指电机在设计预期寿命内，运行时绕组绝缘中最热点的温度。根据经验，A级材料在105、B级材料在130°C的情况下寿命可达10年，但在实际情况下环境温度和温升均不会长期达设计值，因此一般寿命在1520年。如果运行温度长期超过材料的极限工作温度，则绝缘的老化加剧，寿命大大缩短。所以电机在运行中，温度是寿命的主要因素之一。电动机的绝缘等级是指其所用绝缘材料的耐热等级，分A、E、B、F、H级。允许温升是指电动机的温度与周围环境温度相比升高的限度。在发电机等电气设备中，绝缘材料是最为薄弱的环节。绝缘材料尤其容易受到高温的影响而加速老化并损坏。不同的绝缘材料耐热性能有区别，采用不同绝缘材料的电气设备其耐受高温的能力就有不同。因此一般的电气设备都规定其工作的最高温度。绝缘的温度等级AEBFH最高允许温度（°C）105120130155180绕组温升限值（K）607580100125性能参考温度（）8095100120145
