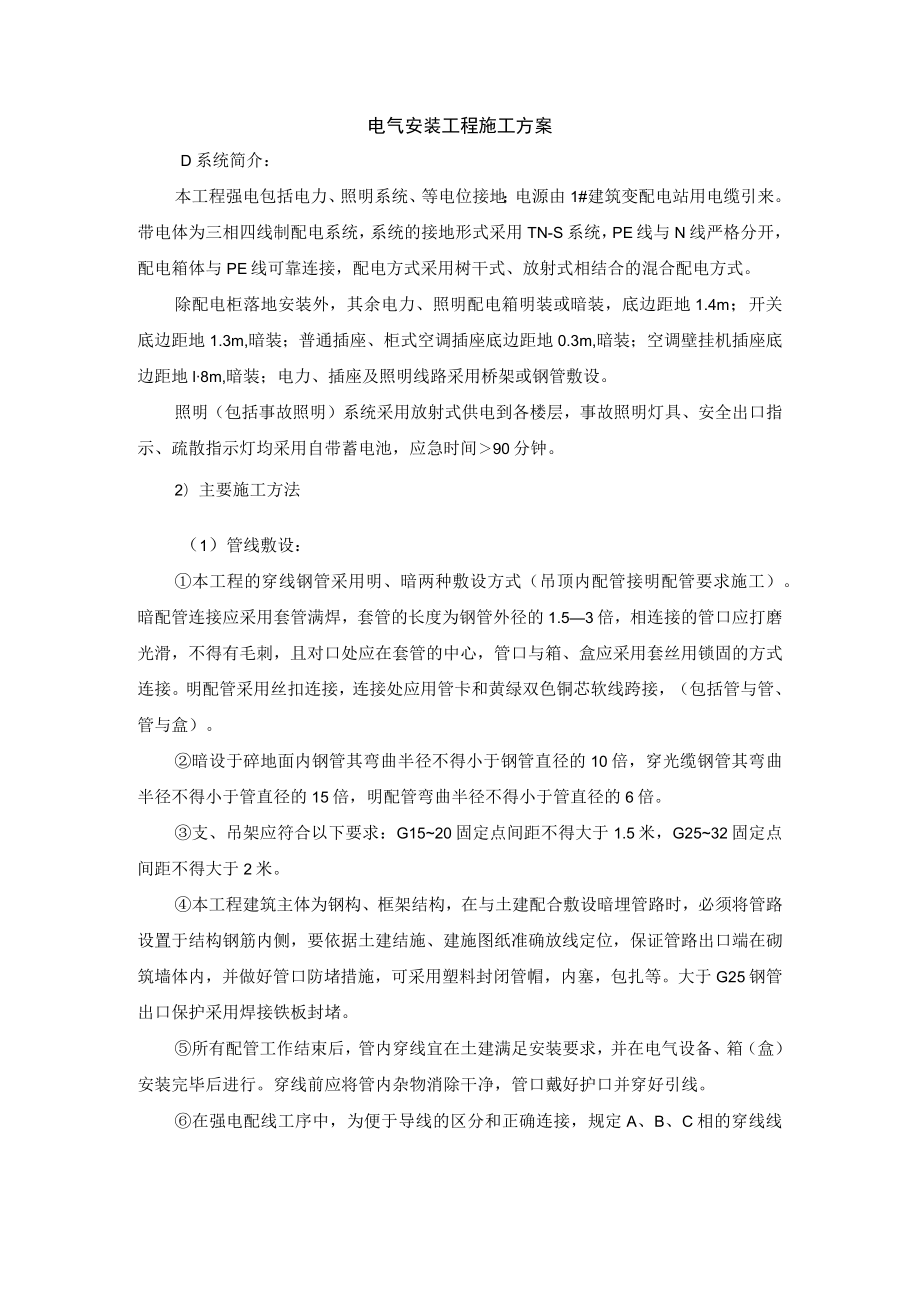

电气安装工程施工方案D系统简介：本工程强电包括电力、照明系统、等电位接地；电源由1#建筑变配电站用电缆引来。带电体为三相四线制配电系统，系统的接地形式采用TN-S系统，PE线与N线严格分开，配电箱体与PE线可靠连接，配电方式采用树干式、放射式相结合的混合配电方式。除配电柜落地安装外，其余电力、照明配电箱明装或暗装，底边距地1.4m；开关底边距地1.3m,暗装；普通插座、柜式空调插座底边距地0.3m,暗装；空调壁挂机插座底边距地l8m,暗装；电力、插座及照明线路采用桥架或钢管敷设。照明（包括事故照明）系统采用放射式供电到各楼层，事故照明灯具、安全出口指示、疏散指示灯均采用自带蓄电池，应急时间90分钟。2）主要施工方法（1）管线敷设：本工程的穿线钢管采用明、暗两种敷设方式（吊顶内配管接明配管要求施工）。暗配管连接应采用套管满焊，套管的长度为钢管外径的1.53倍，相连接的管口应打磨光滑，不得有毛刺，且对口处应在套管的中心，管口与箱、盒应采用套丝用锁固的方式连接。明配管采用丝扣连接，连接处应用管卡和黄绿双色铜芯软线跨接，（包括管与管、管与盒）。暗设于碎地面内钢管其弯曲半径不得小于钢管直径的10倍，穿光缆钢管其弯曲半径不得小于管直径的15倍，明配管弯曲半径不得小于管直径的6倍。支、吊架应符合以下要求：G1520固定点间距不得大于1.5米，G2532固定点间距不得大于2米。本工程建筑主体为钢构、框架结构，在与土建配合敷设暗埋管路时，必须将管路设置于结构钢筋内侧，要依据土建结施、建施图纸准确放线定位，保证管路出口端在砌筑墙体内，并做好管口防堵措施，可采用塑料封闭管帽，内塞，包扎等。大于G25钢管出口保护采用焊接铁板封堵。所有配管工作结束后，管内穿线宜在土建满足安装要求，并在电气设备、箱（盒）安装完毕后进行。穿线前应将管内杂物消除干净，管口戴好护口并穿好引线。在强电配线工序中，为便于导线的区分和正确连接，规定A、B、C相的穿线线色分别为黄、绿、红，零线为黑色，开关线为白色，保护地线（PE）为黄绿双色线。在配线工序中，其缆线的布设应自然平直，不得产生扭绞，打圈接头等现象，不应受到外力的挤压和损伤。缆线布设应采用放线盘，缆线终接后应有余量，缆线两端用不干胶纸标签粘贴，标明编号，再用透明塑料粘胶带包裹保护。（2）桥架安装工程设计线槽较多、较大，特别提示：注意核对进出井道的预留孔洞尺寸。 线槽集中及受力较大部分，用预埋铁件方式；其余采用膨胀螺丝固定。（3）线转弯处作多边型处理，以满足线缆的弯曲半径。 安装完成后，过墙、板处用防火材料封堵。线槽内的线缆采用尼龙绳子固定，水平方向2-3米一处，垂直方向1.5米。线缆作回路标记。 线槽层次排列为（自上而下）：弱电一控制一强电。同一线槽内放不同用途、不同电压等级的线缆应加金属隔板。桥架应与等电位端子箱用BV-25n2铜芯塑料线（穿DN32镀锌钢管）可靠连接。（3）配电箱（盘、柜）安装：配电箱安装时应找平找正，其垂直偏差不应大于3mm。箱体顶（底）板开孔时，应按配电管管径及数量，采用金属开孔器进行开孔，箱体禁止开长孔和用电、气焊割孔。电管应顺直进入箱体内，其管口应套丝，用锁紧螺母与箱板连接，管口插入深度以露出锁紧螺母2-4扣丝为宜。管路与配电箱连接完毕,应按规范要求作好管与管、管与箱体的接地连接。（4）照明器具安装：照明器具安装宜在土建工作全部结束后进行。照明器具应符合现行国家技术标准，照明器具的安装高度应符合工程设计要求，引向每个灯具的铜导线芯截面积应不小于0.5mm2,若采用多股铜芯软线时，其线头挂锡后才能与灯具的导线进行压（焊）连接。嵌入式荧光灯：根据灯具的外形尺寸确定其支架的支撑点，再根据灯具的具体重量经过认真核算，选用型材制作支架，做好后，根据灯具的安装位置，用预埋件把支架固定牢固。大型荧光灯必须先下好预埋件，将荧光灯的支架用螺丝固定在预埋件上，固定好支架，将荧光灯的灯箱用机螺丝固定在支架上，引入灯箱与灯具的导线连接并包扎紧密。调整各个灯具和灯脚，装上灯管，上好灯罩，最后调整灯具格栅的边框应与顶棚的装修面紧贴并与分隔线平行，如果灯具对称安装，其纵向中心轴线应在同一直线上，偏斜不应大于15rnio（5）插座、开关的安装：插座、开关的面板安装应紧帖墙面，同一室内安装相同标高的开关，插座，其高度差不大于5mm,并列出安装时，高度差不大于Inmb开关接线应控制相线。（6）等电位接地本建筑利用建筑物基础作为接地体,在建筑内设等电位联结端子箱,采用-40X4镀锌扁钢将各层等电位联结端子箱电气连通，并与就近柱上预埋钢板焊接连通，所有电气装置的外露导电体与装置外导电体（包括配电箱PE母排、工艺设备接地钢板、给排水干管、采暖及空调管道、各种气体管道、支架、阀门、桥架等）均与等电位端子箱可靠连接，联接线均采用BV-450/750V型25mm2铜芯塑料线，穿巾32镀锌钢管保护，所有用电设备的金属外壳与PE线作可靠连接，N线与PE线间保护绝缘，接线时严禁混接。综合接地电阻小于LOMC。
