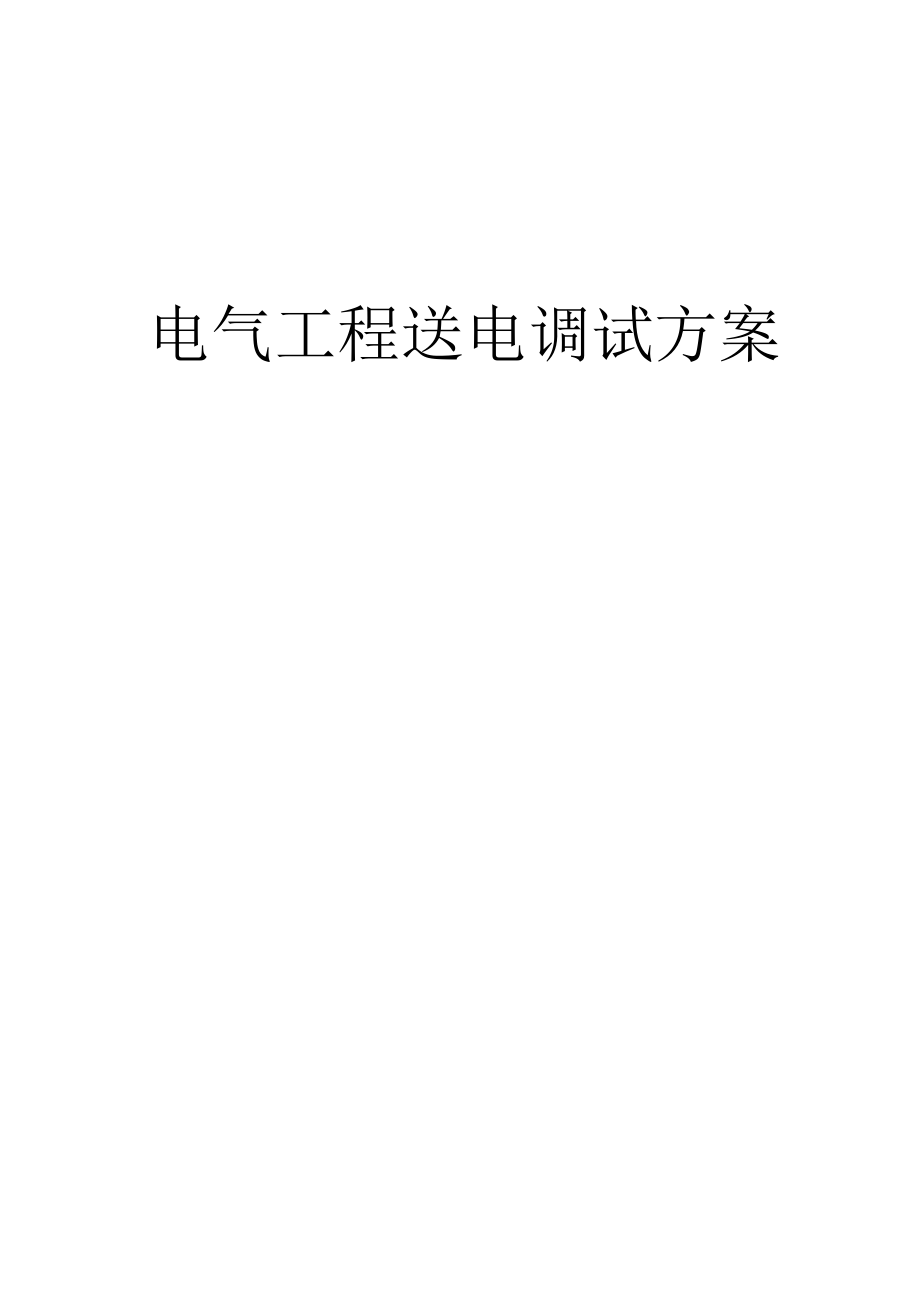

电气系统调试方案汇总.docx

电气工程送电调试方案一、编制依据1、？建筑电气工程施工质量验收标准？(GB50303-2On)2、？电气装置安装工程盘、柜及二次回路接线施工及验收标准？GB50171-923、？电气装置安装工程低压电器施工及验收标准？(GB50254-96)4、业主提供的设计施工图二、工程概况本工程由太原铁路局内部电源引来两路独立IOkv电源进入地下一层变配电所内.低压配电系统采用220/380V放射式与树干式相结合的方式,消防配电采用单独的供电回路.对于单台容量较大的负荷或重要负采用放射式供电；对于照明及一般负荷采用树干式与放射式相结合的供电方式.三、施工准备(一)施工组织关系：参加机电调试的工作人员及单位组成：组长张晋生副组长卫建平监理王成世副组长安云安装公司李江涛深圳瑞和李志伟山西一建巩慧峰四川上城李成华山西鹤业周鹏程A塔楼空调程俊森楼空调段慈强裙楼空调李恩洋安装调试人员：李江涛、马鸿飞、游飞、谢文勇参加调试人员必须服从调试总负责人统一指挥,不得擅自操作、不得随意改动.甲方组织相关配电箱（柜）及各设备厂家技术人员配合参加系统调试工作.（二）技术组织：1、调试负责人组织相关人员学习和审查图纸资料；2、组织调试人员对调试系统及设备有关技术学习；3、工长对班组调试人员调试方案的技术交底（包括平安举措）；4、准备仪器仪表与工具材料（数字万用表2块；兆欧表（500V）2台；钳形电流表2块；试电笔假设干支；电线钳2把、电工刀2把、无线电对讲机4部或假设干、接地电阻测试仪1台、电工绝缘手套假设干、试验用各规格电源线等）；四、电气系统调试（一）系统调试前检查：1、低压配电箱（柜）检查Q检查调整抽屉柜滑道,使抽屉推拉灵活自如,无卡阻碰撞现象；插接的动触头和静触头的中央线应一致,触头插接后应紧密且同步；Q机械联锁动作正确可靠,断路器、空气开关分闸后，隔离触头才能分开,抽屉才能拉出.检查接地触头的紧密性、可靠性.当抽屉推入时，接地触头应比主触头先接触,拉出时应比主触头后断开；所有的触头不应有机械损伤的痕迹；Q自动开关、接触器合闸时须将抽屉室的小门关上,合闸后小门被锁住，不能开启，分闸时须将操作手柄按到底,抽屉才能取出；机械联锁机构如有失灵者,应调整适宜；抽屉与柜体间的二次回路连接插件应接线正确可靠;抽屉与柜体间的接触及柜体、框架的接地良好.配电箱（柜）检查序号检查内容1配电箱柜试运行前,检查配电箱柜内有无杂物,安装是否符合质量评定标准,相色、铭牌号是否齐全.2箱柜门及框架和内部的接地或接零检查.3装有电器的可开启门、门和框架的接地端子应用裸编织铜线连接,且有接地标识.4箱柜内保护导体应有裸露的连接外部保护导体的端子.5照明箱内应分别设置零缆N）和保护地线（PE）汇流排,零线和保护地线经汇流排配出.6明敷接地干线沿长度方向每段15100分别涂以黄色和绿色相间的条纹.7测试接地装置的接地电阻值必须符合设计要求.8柜内检查：依据施工设计图纸及变更文件,核对柜内的兀件规格、型号、安装位置应正确；柜内两侧的端子排不能缺少；各导线的截面应符合图纸的规定;逐线检查柜内各设备间的连线及由柜内设备引至端子排的连线.9检查行程开关和极限开关的接点位置是否正确,转动是否灵活，内部有无异物存在,并将其盖好.10柜间联络电缆检查：柜与柜之间的联络电缆需逐一校对；在回路查线的同时应检查导线、电缆、继电器、开关、按钮、接线端子的标记是否与图纸相符.11操作装置的检查：主要检查接线是否正确,操作是否灵活,辅助触点动作是否准确.12电流回路和电压回路的检查：电流互感器接线正确，极性正确,二次侧不准开路,准确度符合要求.2、线路检查：Q进行各照明线路的绝缘检查及配电箱和限制柜的接线检查,保证各送电回路符合送电要求；Q进行各消防联动线路检查,保证各送电回路符合送电要求；Q进行空调机组等设备线路的绝缘检查及配电箱和限制柜的接线检查,确保送电回路符合送电要求；Q对其它动力线路的绝缘及配电箱和限制柜的接线进行检查,保证送电回路符合送电要求；Q线路检查：接、焊、包全部完成后,应进行自检和互检；检查导线接、焊、包是否符合设计要求及有关施工验收标准及质量验评标准的规定.不符合规定时应立即纠正,检查无误后再进行绝缘摇测.Q绝缘摇测：照明线路的绝缘摇测一般选用IOOOV,量程为0500MQ的兆欧表.Q电气器具未安装前进行线路绝缘摇测时,首先将灯头盒内导线分开,开关盒内导线连通.摇测应将干线和支线分开,摇测时应及时进行记录，摇动速度应保持120rmin左右,读数应采用一分钟后的读数为宜.Q电气器具全部安装完后,在送电前进行摇测时,应先将线路的开关、刀闸、仪表、设备等用电开关全部置于断开位置,摇测方法同上所述,确认绝缘摇测无误后再进行送电试运行.设备及线路绝缘测试检查序号检查内容1电线绝缘电阻测试前电线的连接完成,照明箱、灯具、开关、插座的绝缘电阻测试在就彳前或接线前完成，电气器具及线路绝缘电阻测试合格.2接地或接零的检查：逐一复查各接地处选点是否正确,接触是否牢固可靠,正确无误地连接到接地网上；设备可接近裸露导体接地或接零连接完成;接地点应与接地网连接,不可将设备的机身或电机外壳代地使用；设备接地点应接触良好,牢固可靠且标识明显.要接在专为接地而设的螺钉上,不可用管卡子等附属物为接地点;接地线路走向合理,不要置于易碰伤和砸断之处；禁止用一根导线做各处的串联接地;不允许将一局部电气设备金属外壳采用保护接地,而将另一局部电气设备金属外壳采用保护接零.3照明系统通电,灯具回路限制应与照明配电箱及回路的标识一致;开关与灯具限制顺序相对应；风扇的转向及调速开关应正常.4恢复所有被临时拆开的线头和连接点,检查所有端子有无松动或脱落现象,去除各临时短接线和各种障碍物.5电动机在空载运行前应手动盘车,检查转动是否灵活,有无异常音响.对不可逆动装置的电动机应事先检查其转动方向.测定电机定子线圈、转子线圈及励磁回路的绝缘、轴承座及台板的接触面清洁枯燥,用500V兆欧表测量,绝缘电阻值不小于0.5MQ.IOOkW以上的电动机，应测量各相直流电阻值,相互差不应大于最小值的2%；无中性点引出的电动机,测量线间直流电阻值,相互差不应大于最小值的1%6检查所有熔断器是否导通良好,对系统限制、保护与信号回路进行空操作检查,所有设备与元件的可动局部应动作灵活可靠.7检查所有电气设备和线路的绝缘情况与备用设备回路及其自动装置应良好.8检查备用电源、备用设备、应使其处于良好的状态.9设备调试前设备厂家应到位.10送电试运行前,应先制定操作程序；送电时,应先送主电源,然后送操作电源,切断时那么反之,调试负责人应布场统一指挥.Q电机在驱动风机、水泵类负载机械时,应关闭闸门启动.Q电气调试人员应进行分工负责,并准备必须的平安用具.Q保证调试过程中各个岗位联系畅通.Q调试过程中,操作人员必须坚守岗位,准备随时紧急停车.Q调试过程中必须准确记录各项参数,作好电气调试记录.Q调试用的测试仪器和仪表,性能应稳定可靠,有要求检查的检验器具经相关单位检验合格.Q绝缘电阻测试：在配电箱电源回路送电之前再进行一次绝缘电阻测试工作,确认各回路绝缘电阻到达标准要求,并按规定做好各电气回路绝缘电阻测试记录单,报监理单位确认.Q分支回路送电：每次送电只送一个回路,各回路不能同时送电.送电前，关闭所有开关.送电后,逐个翻开开关,观察灯具是否工作正常.检查完该开关限制的灯具后即关上该开关,然后对下一个开关进行检查,依次类推.Q分局部项送电：各回路送电检查完毕,确认无误后,方可对该局部灯具进行统一送电.每完成一局部调试,即切断该局部电源,进入下一局部的调试工作.（二）电气工程送电流程铁路供电段把电送至低压配电室变压器侧后,我方配合铁路供电段把1#、2#、3#、4#变压器后的开关柜的各回路依次送出去.送电回路顺序表见附表.（二）电气工程系统调试1、低压配电箱（柜）调试Q配电柜试运行前,检查配电箱柜外观、检查箱柜内有无杂物,安装是否符合质量评定标准,相色、铭牌号是否齐全.Q低压断路器测试：一般性检查；电磁脱扣器通电试验.Q双金属片热继电器测试：一般性检查；动作值试验.Q接触器测试：一般性检查；接触器的动作试验.Q启动器测试：一般性检查；自耦降压启动器的电气性能试验.Q二次接线绝缘电阻测试：二次回路的绝缘电阻值必须大于IMQ（用500V兆欧表检查）.Q二次接线交流耐压试验：箱柜的交流工频耐压实验.当绝缘电阻值大于10MQ时,用2.5kV兆欧表测试1分钟,应无闪络击穿现象；当绝缘电阻在1IOMQ时,做1000V交流工频耐压试验,时间1分钟,应无闪络击穿现象.Q箱柜的保护装置的动作试验：先用电阻表或万用表的欧姆档测量线圈是否通路；用50OV兆欧表测量继电器所有导电局部和附近金属局部的绝缘电阻,根据以下内容逐项测试：接点对线圈的绝缘电阻,校验电磁铁与线圈间的绝缘电阻,线圈之间、接点之间的及其它局部的绝缘电阻，绝缘电阻一般不应低于IOMQ.检查时间继电器可动系统动作的平稳均匀性,检查时可用手将电磁铁的铁芯压下使钟表机械动作,观察机械部分是否灵活,有无卡住现象,接点是否接触的良好,然后将电磁铁的铁太原铁路职工文化活动中央电气工程送电调试方案芯放开，继电器可动局部应立即返回原来位置.Q限制回路模拟动作试验：断开电气线路的主回路开关出线处，电动机等电气设备不受电,接通限制电源,检查各部的电压是否符合规定,信号灯继电器等工作是否正常；操作各按钮或开关,相应的各继电器、接触器的吸合和释放都应迅速,各相关信号灯指示要符合图纸要求；用人工模拟的方法试动各保护元件,应能实现迅速、准确、可靠的保护功能；手动各行程开关,检查其限位作用的方向性及可靠性；对设有电气联锁环节的设备,应根据原理图检查联锁功能.Q送电空载运行24小时,无异常现象,经监理工程师及业主检查确认后，向监理公司及业主各报一份存档.2、照明器具试运行Q电气照明器具应按系统进行通电试运行,系统内的照明灯具均的开启，同时投入运行,运行时间为24小时.Q全部照明灯具通电运行开始后,要及时测量系统的电源电压、负荷电流，并做好记录；每2小时记录运行状态一次,连续试运行时间内无故障；试运行过程每隔8小时还需测量记录一次,直到24小时运行完为止,上述各测量的数值要填入试运行记录表内.3、动力试运行Q所有设备安装工作完成后,应对设备的安装情况进行仔细的检查,根据技术资料,检查设备润滑、电器接线、电器绝缘、转动局部的防护举措，并对设备安装现场进行清理,做好试车前的准备工作.Q设备试车应先进行设备点动,检查设备的转动方向及机械转动有无异常，是否与设计要求一致.可空载试运行的电动机,时间一般为2小时,记录空载电流且检查机身和轴承的温升；交流电动机在空载状态下可启动次数及间隔时间应符合产品技术条件的要求,无要求时,连续启动的时间间隔不应小于5分钟,再次启动应在电动机冷却至常温下.空载状态运行,试车当中,对设备的各项技术参数进行测量,检查包括运转电流、电压、运行时间、设备转速、设备温升、振动情况、润滑情况,并根据要求做好试运转记录.Q大容量导线或母线连接处,在设计计算负荷运行情况下应作温度抽查记录,温升稳定且不大于设计值.4、电机试运转Q在电机试运转之前进行电机绝缘电阻检查,确定定子、转子线圈之间及其对地的绝缘电阻符合标准要求前方可进行试运转.同时要记录电机的各项技术数据,在送电试运转时,先点动试验,检查电机转向是否正确及有无异常情况.电机需进行空载运转和负荷运转试验,两次均需记录启动电流、各相运转电流、运转时间、轴承温度、定子和转子温度、环境温度,并做好电动机检查试运转记录.Q其它大型用电设备试运转：其步骤同电机试运转.在大型设备试运转时，要求生产厂家派专业技术人员协同调试，以保证调试顺利进行.5、整合运行将接通正式电由建筑供电系统供给的电力来整合运行所有的系统设备并检测其运行结果是否符合设计要求和客户的期望.动力箱、照明箱绝缘检查后,通知低压配电房可以送电,配电房电工确认可以送电后,合闸并挂上通电标识；设备主电源柜通电后,分别对各设备主机、冷冻泵、冷却泵、冷却塔等限制箱和风机盘管限制箱送电；®楼层主电源供电电缆绝缘检查后，通知低压配电房可以送电,配电房电工确认可以送电后,合闸并挂上通电标识；楼层主电源箱、柜受电后,参照上面的步骤对各支回路配电,配电至各分配电箱完毕后,挂上送电标识；电源送至各配电箱,并对各灯具插座回路再次绝缘检查后,开始送电，送电完毕后挂上送电标识.五、平安举措1、电工必须持有效证件上岗，严禁无证上岗作业.2、遵守电工操作规程及有关平安治理规章制度,做到三不伤害“不伤害别人“不伤害自己，“不被他人伤害.3、增强调试前平安教育培训工作.4、增强重点部位平安防范举措,如：送电部位悬挂平安防护标示牌、派专人值守等.5、临时施工用电做到“一机一闸；“一保一漏做到专人操作.6、调试的工作场地必须保证枯燥,周边无障碍物.7、调试前做好平安用电防护用品的配备,如：送配电前带好绝缘手套,穿绝缘鞋等.8、调试中要服从负责人的统一指挥.太原铁路职工文化活动中央电气工程送电调试方案送电回路顺序表送电顺序送（受）电日期送电回路受电工作11B6P低压柜变电所照明D-WLEMPd3B5P低压柜变电所照明（备供）D-WLEMpdB变配电室BIALEBD箱线路绝配21B6P低压柜地下弱电机房D-WLEMrd3B4P低压柜地下弱电机房（备供）D-WLEMrdB地下一层弱电机房BIAPErd箱线路绝配电箱31B6P低压柜地下一层正常照明D-WLMl地下一层BIALB、BIALG箱线路绝配41B6P低压柜地下层应急照明1D-WLEMl3B5P低压柜地下层应急照明1（备供）D-WLEMlB地下一层B区电井BlALEG箱线路绝配电箱51B6P低压柜地下层应急照明2D-WLEM23B4P低压柜地下层应急照明2（备供）D-WLEM2B地下一层A区电井BlALEB箱、锅炉房BIALEGL箱、负二层制冷机房配电室内B2ALEZL箱线路绝配电箱62B6P低压柜地下人防电力ID-WPMrfl地下二层A区防化值班室RFAPI箱线路绝配73B5P低压柜地下人防电力1（备供）D-WPMrflB地下二层A区防化值班室RFAPIB箱线路绝配82B6P低压柜地下人防电力2D-WPMrf2地下二层B区防化值班室RFAP2箱线路绝配电箱93B5P低压柜地下人防电力2（备供）D-WPMrf2B地下二层B区防化值班室RFAP2B箱线路绝配102B2P低压柜办公消防电梯B-WPEMl3B2P低压柜办公消防电梯（备供）WPEMlB办公楼屋顶消防电梯机房JAPEdtl箱线路绝配112B3P低压柜公寓消防电梯G-WPEMI3B3P低压柜公寓消防电梯（备供）G-WPEMlB公寓楼屋顶消防电梯机房JAPEdt2箱线路绝配电箱122B5P低压柜地下生活水泵房D-WPMbf3B4P低压柜地下生活水泵房（备供）D-WPMbfB地下二层水泵房AC-SHSB箱线路绝配电箱132B6P低压柜地下水泵房D-WPEMbf3B5P低压柜地卜.水泵房（备供）D-WPEMbfB地下二层水泵房AC-XFBF箱线路绝配144BIP低压柜制冷机房1D-WPMzll地下二层制冷机房配电室Kl柜线路绝配rH小154B2P低压柜制冷机房2D-WPMzl2地下二层制冷机房配电室K2柜线路绝配rH4*164B3P低压柜制冷机房3D-WPMz3地下二层制冷机房配电室K3柜线路绝配r4-174B4P低压柜制冷机房4D-WPMzU地下二层制冷机房配电室K4柜线路绝配182B4P低压柜制冷机房5D-WPMzl5地下二层制冷机房配电室KlO柜线路绝配192B2P低压柜办公乘客电梯B-WPMl3B2P低压柜办公乘客电梯备供）B-WPMlB办公楼屋顶电梯机房JAPdtl箱线路绝配电箱202B3P低压柜公寓乘客电梯G-WPMl3B3P低压柜公寓乘客电梯1备供）G-WPMlB公寓楼屋顶电梯机房JAPdt2箱线路绝配212B2P低压柜办公空调用电（奇数层）B-WKMl办公楼5至22层奇数层APB箱线路绝配222B2P低压柜办公空调用电（偶数层）B-WKM2办公楼5至22层偶数层APB箱线路绝配232B3P低压柜公寓空调用电（奇数层）G-WKMl公寓楼5至22层奇数层APG箱线路绝1%242B3P低压柜公寓空调用电（偶数层）G-WKM2公寓楼5至22层偶数层APG箱线路绝配251B2P低压柜办公照明电力（奇数层）B-WLMl办公楼5至22层奇数层母线插接箱线路绝配261B2P低压柜办公照明电力（偶数层）B-WLM2办公楼5至22层偶数层母线插接箱线路绝配271B3P低压柜公寓照明电力（奇数层）G-WLMl公寓楼5至22层奇数层母线插接箱线路绝配281B3P低压柜公寓照明电力（偶数层）G-WLM2公寓楼5至22层偶数层母线插接箱线路绝配291B4P低压柜办公应急照明电力（高区）B-WLEM23B2P低压柜办公应急照明电力（高区备供）B-WLEM2B办公楼14至22层电井ALEB箱线路绝配电箱301B4P低压柜办公应急照明电力（低区）B-WLEMl3B2P低压柜办公应急照明电力（低区备供）B-WLEMlB办公楼5至13层电井ALEB箱线路绝配电箱311B4P低压柜办公走道正常照明电力B-WLM53B2P低压柜办公走道正常照明电力（备供）B-WLM5B办公楼3、8、13、18、21层电井内ATB箱线路绝配电箱321B4P低压柜公寓应急照明电力（高区）G-WLEM23B3P低压柜公寓应急照明电力（高区备供）G-WLEM2B公寓楼14至22层电井ALEG箱线路绝配电箱331B4P低压柜公寓应急照明电力（低区）G-WLEMl3B3P低压柜公寓应急照明电力（低区备供）G-WLEMlB公寓楼5至13层电井ALEG箱线路绝配电箱341B4P低压柜公寓走道正常照明电力G-WLM33B2P低压柜公寓走道正常照明电力（备供）G-WLM3B公寓楼38、13、18、21层电井内ATG箱线路绝配电箱352B4P低压柜裙楼1-4层空调电力1Q-WKMl裙楼A区1-4层电井IAPl、2AP1、3AP1>4AP1箱路配箱线绝电362B4P低压柜裙楼1-4层空调电力2Q-WKM2裙楼B区14层电井IAP2、2AP2、3AP2、4AP2箱线路绝配电箱372B4P低压柜裙楼1-4层空调电力3Q-WKM3裙楼C区Id层电井IAP3、2AP3、3AP3、4AP3箱线路绝配电箱381B5P低压柜裙房4层正常照明电力QWLM4裙楼4层4AWG、4AL-ZLSs4AWB箱线路绝配电箱391B5P低压柜裙房3层正常照明电力Q-WLM3裙楼3层3AWG、3AL-TS、3AWB、3AL-HDS箱线路绝配电箱401B5P低压柜裙房2层正常照明电力Q-WLM2裙楼2层2AWB、2AL-CT、2AWG、2AL-ZH箱线路绝配电箱411B5P低压柜裙房1层正常照明电力Q-WLMl裙楼1层1AWBIAL-JD、IAWG、IAL-DT箱线路绝配电箱422B4P低压柜1层电热风幕Q-WLMfm裙楼1层A区电井IAPFM箱线路绝配432B5P低压柜地下电热风幕D-WLMfm地下一层北坡道口BlAPfmK南坡道口BIAPfm2箱线路绝配电箱441B6P低压柜裙房4层应急照明Q-WLEM43B4P低压柜裙房4层应急照明（备供）Q-WLEM4B裙楼4层4ALEG、4ALE-DGN>4ALE-ZLS>4ALEB箱路配箱线绝电451B6P低压柜裙房3层应急照明Q-WLEM33B3P低压柜裙房3层应急照明（备供）Q-WLEM3B裙楼3层3ALEG、3ALE-HDS、3ALE-TS>3ALEB箱线路绝配电箱461B5P低压柜裙房2层应急照明Q-WLEM23B3P低压柜裙房2层应急照明（备供）Q-WLEM2B裙楼2层2ALEB、2ALE-CTX2ALEG、2ALE-ZH箱线路绝配电箱471B5P低压柜裙房1层应急照明Q-WLEMl3B3P低压柜裙房1层应急照明（备供）Q-WLEMlB裙楼1层IALEB、IALE-JD、IALE-DT、IALEGffl线路绝配电箱482B2P低压柜办公屋顶正常风机B-WPM3办公楼屋顶空调机房内JAPBqI箱、JAPBfj2箱线路绝配由他492B2P低压柜办公屋顶消防动力B-WPEM23B2P低压柜办公屋顶消防动力（备供）B-WPEM2B办公楼屋顶空调机房内JAPEBtjl箱、JAPEBtj2箱,屋顶水箱间JAPEzwy箱线路绝配电箱502B3P低压柜公寓屋顶正常风机G-WPM3公寓楼屋顶电梯机房JAPGfjIJAPG灯2、JAPGfj3箱线路绝配电箱512B3P低压柜公寓屋顶消防动力G-WPEM23B3P低压柜公寓屋顶消防动力（备供）G-WPEM2B公寓楼屋顶消防电梯机房JAPEGfj1、电梯机房JAPEG灯2箱线路绝配电箱521B4P低压柜办公室外照明用电B-WLMlh办公楼屋顶空调机房JAL山1、裙楼楼1层A区电井IAL山1箱线路绝配电箱531B4P低压柜公寓室外照明用电G-WLMlh公寓楼屋顶电梯机房JAL山2、裙楼1层B区电井IAL山2箱线路绝配电箱542B3P低压柜裙楼四层客梯电力Q-WPMkt3B3P低压柜裙楼四层客梯电力1备供）Q-WPMktB裙楼4层东北角4APdtl箱线路绝配电箱552B3P低压柜裙房4层货梯电力Q-WPMht裙楼4层东南角4APst4APdt2箱线路绝配562B5P低压柜裙楼多功能厅配电箱Q-WLMdg3B4P低压柜裙楼多功能厅配电箱（备供）Q-WLMdgB裙楼4层4AT-DGNffi线路绝配电箱572B4P低压柜二层宴会厅动力Q-WLMyht裙楼2层2APyyt箱线路绝配581B6P低压柜2层图书阅览室Q-WLMtss裙楼2层图书阅览室Q-WLMtss箱线路绝配592B5P低压柜裙楼4层消防电力Q-WPEM43B4P低压柜裙楼4层消防电力（备供）Q-WPEM4B裙楼四层4APE灯5、4APE(jl、4APE(j24APEfj3、4APEfj4、4APEjk4APE(j6箱线路绝配电箱602B5P低压柜裙楼3层消防电力Q-WPEM33B4P低压柜裙楼3层消防电力（备供）Q-WPEM3B裙楼3层3APE83、3APEfj2、3APEfj4、3APEjl2、3APEfjhPPilI企咨线路绝配电箱612B5P低压柜裙楼2层消防电力Q-WPEM23B4P低压柜裙楼2层消防电力（备供）Q-WPEM2B裙楼2层2APE灯1、2APEjlK2AP印2、2APEjl3、2APEjl4、2APE百2、2APEfj3箱线路绝配电箱622B5P低压柜裙楼1层消防电力Q-WPEMl3B4P低压柜裙楼1层消防电力（备供）Q-WPEMlB裙楼1层IAPE灯1、IAP印1、lAPEj12>lAPEfj4>IAPEg5、IAPE百2、lAPE(j3箱线路绝配电箱631B5P低压柜裙房消防限制室Q-WLMxk3B3P低压柜裙房消防限制室1备供）Q-WLMxkB裙楼1层消控室IAPEXk、C区电井1APEmq箱线路绝配电箱642B5P低压柜地下一层消防动1D-WPEMl地下一层A区电井BlAPEl箱线路绝配653B5P低压柜地下一层消防动1（备供）D-WPEMlB地下一层A区电井B1APE1B箱线路绝配662B5P低压柜地下一层消防动2D-WPEM2地下一层B区电井B1APE2箱线路绝配673B5P低压柜地下一层消防动2（备供）D-WPEM2B地下一层B区电井B1APE2B箱线路绝配682B5P低压柜地下一层消防动力3D-WPEM33B5P低压柜地下一层消防动力31备供）D-WPEM3B地下一层BIAPE灯5、BIAPEfj6箱线路绝配电箱692B5P低压柜地下一层消防动力4D-WPEM43B3P低压柜地下一层消防动力4（备供）D-WPEM4B地下一层BlAPE灯7、BlAPE灯8箱,地下二层B2APE争3、B2APEqw2线路绝配电箱702B6P低压柜地下二层消防动力1D-WPEM53B4P低压柜地下二层消防动力11备供）D-WPEM5B地下二层B2APE灯6、B2APEfjl2>B2APEqwl>B2APEqw2、B2APEfjll>B2APEfj7箱线路绝配电箱712B6P低压柜地下二层消防动力2D-WPEM63B5P低压柜地下二层消防动力2备供）D-WPEM6B地下二层B2APEqw4、B2APEqw5箱线路绝配电箱722B6P低压柜地下二层消防动力3D-WPEM73B5P低压柜地下二层消防动力3备供）D-WPEM7B地下二层B2APEfjl0sB2APE(j9、B2APE(j5、B2APEfi8箱路配箱线绝电732B6P低压柜地下二层消防动力4D-WPEM83B5P低压柜地下二层消防动力4（备供）D-WPEM8B地下二层B2AP印2、B2AP印1、B2APEfjl>B2APEQ2箱线路绝配电箱742B6P低压柜地下二层消防动力5D-WPEM93B5P低压柜地下二层消防动力5（备供）D-WPEM9B地下二层B2APE灯3、B2AP印3、B2APE灯4箱线路绝配电箱752B5P低压柜地下锅炉电力D-WPMgI地下一层锅炉房BAPgl箱线路绝配762B2P低压柜办公电开水器（偶数层）B-WLM4办公楼偶数层开水间ALBr箱线路绝配772B2P低压柜办公电开水器（奇数层）B-WLM3办公楼奇数层开水间ALBr箱线路绝配电箱782B2P低压柜办公擦窗机B-WPM23B2P低压柜办公擦窗机（备供）B-WPM2B办公楼屋顶空调机房内JAPBcc箱线路绝配电箱792B3P低压柜公寓擦窗机G-WPM23B3P低压柜公寓擦窗机（备供）G-WPM2B公寓楼屋顶电梯机房JAPGcc箱线路绝配801B4P低压柜演播厅主供电源B-WLMyb3B2P低压柜演播厅备供电源B-WLMybB办公楼22层电井22ATyb箱线路绝配812B5P低压柜多功能厅主供电源Q-WPMyy3B4P低压柜多功能厅备供电源Q-WPMyyB裙楼4层4AP-DGN箱线路绝配822B4P低压柜裙楼3层厨房电力Q-WPMcf23B4P低压柜裙楼3层厨房电力（备供）Q-WPMcf2B裙楼3层电井内3APcf箱线路绝配电箱832B4P低压柜裙楼2层厨房电力Q-WPMcfl3B3P低压柜裙楼2层厨房电力（备供）Q-WPMcflB裙楼2层电井内2APcf箱线路绝配电箱
