电磁阀常见故障与解决方法.docx

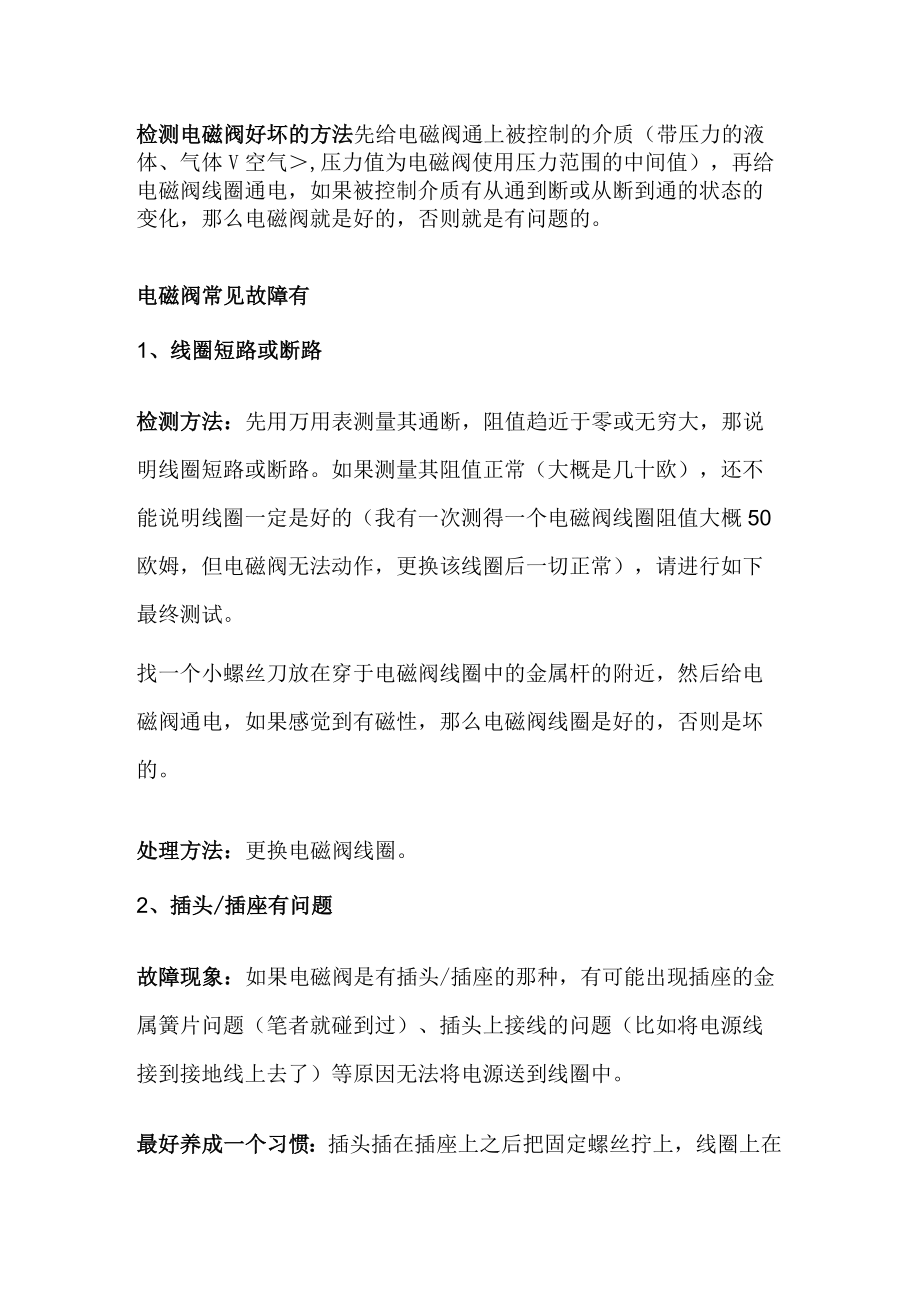

检测电磁阀好坏的方法先给电磁阀通上被控制的介质（带压力的液体、气体V空气,压力值为电磁阀使用压力范围的中间值），再给电磁阀线圈通电，如果被控制介质有从通到断或从断到通的状态的变化，那么电磁阀就是好的，否则就是有问题的。电磁阀常见故障有1、线圈短路或断路检测方法：先用万用表测量其通断，阻值趋近于零或无穷大，那说明线圈短路或断路。如果测量其阻值正常（大概是几十欧），还不能说明线圈一定是好的（我有一次测得一个电磁阀线圈阻值大概50欧姆，但电磁阀无法动作，更换该线圈后一切正常），请进行如下最终测试。找一个小螺丝刀放在穿于电磁阀线圈中的金属杆的附近，然后给电磁阀通电，如果感觉到有磁性，那么电磁阀线圈是好的，否则是坏的。处理方法：更换电磁阀线圈。2、插头/插座有问题故障现象：如果电磁阀是有插头/插座的那种，有可能出现插座的金属簧片问题（笔者就碰到过）、插头上接线的问题（比如将电源线接到接地线上去了）等原因无法将电源送到线圈中。最好养成一个习惯：插头插在插座上之后把固定螺丝拧上，线圈上在阀芯杆之后把固定螺母拧上。如果电磁阀线圈的插头配备有发光二极管电源指示灯，那么采用DC电源驱动电磁阀时即行就要接对，否则指示灯不会亮。另外，不要将不同电压等级的带发光二级管电源指示的电源插头调换使用，这样会导致发光二极管被烧毁/电源（换用低电压等级的插头）出现短路或发光二极管发光很微弱（换用高电压等级的插头）。如果不带电源指示灯，电磁阀线圈是不用区分极性的（不象线圈电压为直流的晶体管时间继电器以及线圈上并联有二极管/电阻泄漏回路的线圈电压为直流的中间继电器V这种中间继电器以原装小日本的居多,需要区分极性）。处理方法：修正接线错误、修复或更换插头、插座。3、阀芯问题故障现象一：在电磁阀所通介质压力正常的情况下，按下电磁阀红色的手动按钮，电磁阀都没有任何反应（压力介质没有出现通断的变化），说明阀芯一定是坏的。处理方法：检查介质是否存在问题，如压缩空气内是否有很多积水（有时候油水分离器起的作用不是很大，特别是当管路设计不良时通到电磁阀的压缩空气会有很多积水）、所通液体介质是否有很多杂质。然后清除电磁阀及管路中的积水或杂质。如果再不行，请维修（如果你有时间有耐心而且有必要的话_）或更换阀芯，或者干脆把整个电磁阀全部换掉。故障现象二：经过检查，线圈是原配线圈而且线圈通电时磁性正常，但电磁阀依然不动作（这时电磁阀手动按钮的功能有可能是正常的），说明阀芯是坏的。处理方法:请维修或更换阀芯，或者干脆把整个电磁阀全部换掉。至于电磁阀阀体的维修，因为种类太多，那么多种的维修方法俺也说不了很多，这里就不再赘述了。电磁阀故障与排除一、电磁阀通电后不工作检查电源接线是否不良一重新接线和接插件的连接检查电源电压是否在士工作范围-T调致正常位置范围线圈是否脱焊一重新焊接线圈短路一更换线圈工作压差是否不合适一调整压差一或更换相称的电磁阀流体温度过高T更换相称的电磁阀有杂质使电磁阀的主阀芯和动铁芯卡死T进行清洗,如有密封损坏应更换密封并安装过滤器液体粘度太大,频率太高和寿命已到一更换产品二、电磁阀不能关闭主阀芯或铁动芯的密封件已损坏一更换密封件流体温度、粘度是否过高一更换对口的电磁阀有杂质进入电磁阀产阀芯或动铁芯一进行清洗弹簧寿命已到或变形一更换节流孔平衡孔堵塞一及时清洗工作频率太高或寿命已到一改选产品或更新产品三、其它情况内泄漏一检查密封件是否损坏,弹簧是否装配不良外泄漏T连接处松动或密封件已坏T紧螺丝或更换密封件通电时有噪声T头子上坚固件松动,拧紧。电压波动不在允许范围内，调整好电压。铁芯吸合面杂质或不平，及时清洗或更换。现场快速判断电磁阀好坏方法一、首先检查是不是电磁阀电磁线圈故障？在DCS上给二位阀给开或者关的信号，然后看电磁阀是否得失电，一般在现场听声音即可。若听不到，那线圈肯定是有问题,至于电磁阀本身是不是有问题？（下面解释）如果电磁线圈问题，首先检查接线，看是不是有虚接，或者有短路现象，如果线路上没问题就是电磁阀线圈烧坏，可拆下电磁阀的接线，用万用表测量，如果开路，则电磁阀线圈烧坏。原因有线圈受潮，引起绝缘不好而漏磁，造成线圈内电流过大而烧毁，因此要防止雨水进入电磁阀。此外，弹簧过硬，反作用力过大，线圈匝数太少，吸力不够也可使得线圈烧毁。二、若线圈是好的，那就是电磁阀本身的问题。一般可以在手动调节处用一字起由1调到O位置，使阀打开，若是能打开就说明的确是线圈的问题，换个线圈就可以了，若打不开，就拆电磁阀，看是不是阀芯卡住，或者是有杂粒堵，清洗正确应该用CCL4o但是考虑到现场没有条件的话，可以用汽油，实在没有用水也可以，清洗后可以用现场仪表气进行吹干，拆时务必记好各部件的顺序，不注意的话，装的时候很容易出错，顺序记错就算你清洗好电磁阀，即使电磁阀已经通了也还是打不开的！
