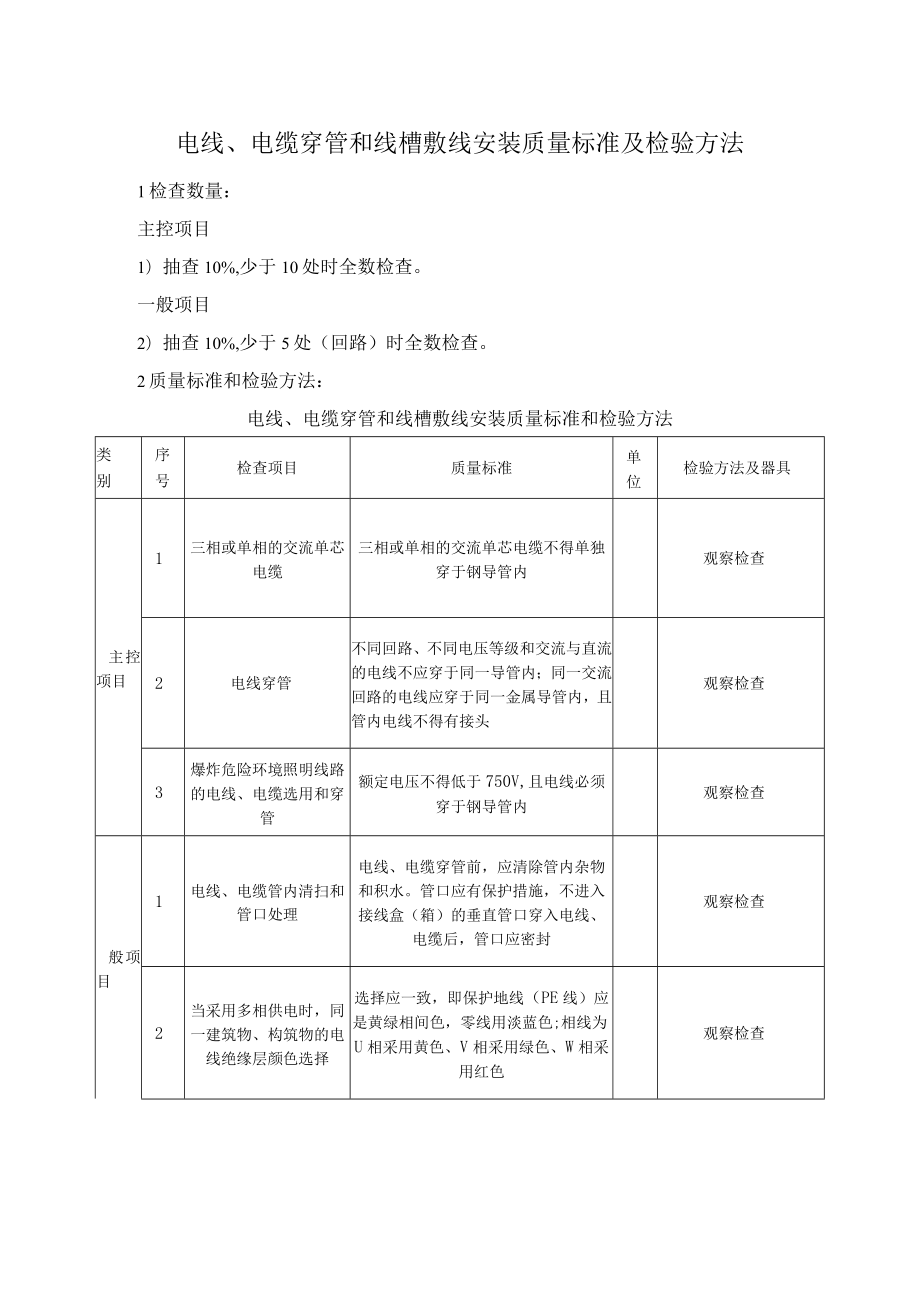

电线、电缆穿管和线槽敷线安装质量标准及检验方法.docx

电线、电缆穿管和线槽敷线安装质量标准及检验方法1检查数量：主控项目1）抽查10%,少于10处时全数检查。一般项目2）抽查10%,少于5处（回路）时全数检查。2质量标准和检验方法：电线、电缆穿管和线槽敷线安装质量标准和检验方法类别序号检查项目质量标准单位检验方法及器具主控项目1三相或单相的交流单芯电缆三相或单相的交流单芯电缆不得单独穿于钢导管内观察检查2电线穿管不同回路、不同电压等级和交流与直流的电线不应穿于同一导管内；同一交流回路的电线应穿于同一金属导管内，且管内电线不得有接头观察检查3爆炸危险环境照明线路的电线、电缆选用和穿管额定电压不得低于750V,且电线必须穿于钢导管内观察检查般项目1电线、电缆管内清扫和管口处理电线、电缆穿管前，应清除管内杂物和积水。管口应有保护措施，不进入接线盒（箱）的垂直管口穿入电线、电缆后，管口应密封观察检查2当采用多相供电时，同一建筑物、构筑物的电线绝缘层颜色选择选择应一致，即保护地线（PE线）应是黄绿相间色，零线用淡蓝色;相线为U相采用黄色、V相采用绿色、W相采用红色观察检查3线槽敷线(1)电线在线槽内应有一定余量，不得有接头。电线按回路编号分段绑扎，绑扎点间距不应大于2%(2)同一回路的相线和零线敷设于同一金属线槽内。(3)同一电源的不同回路无抗干扰要求的线路可敷设于同一线槽内；敷设于同一线槽内有抗干扰要求的线路用隔板隔离，或采用屏蔽电线，且屏蔽护套一端接地观察、钢尺检查
