画法几何及机械制图期末考试题库复习资料重点.docx

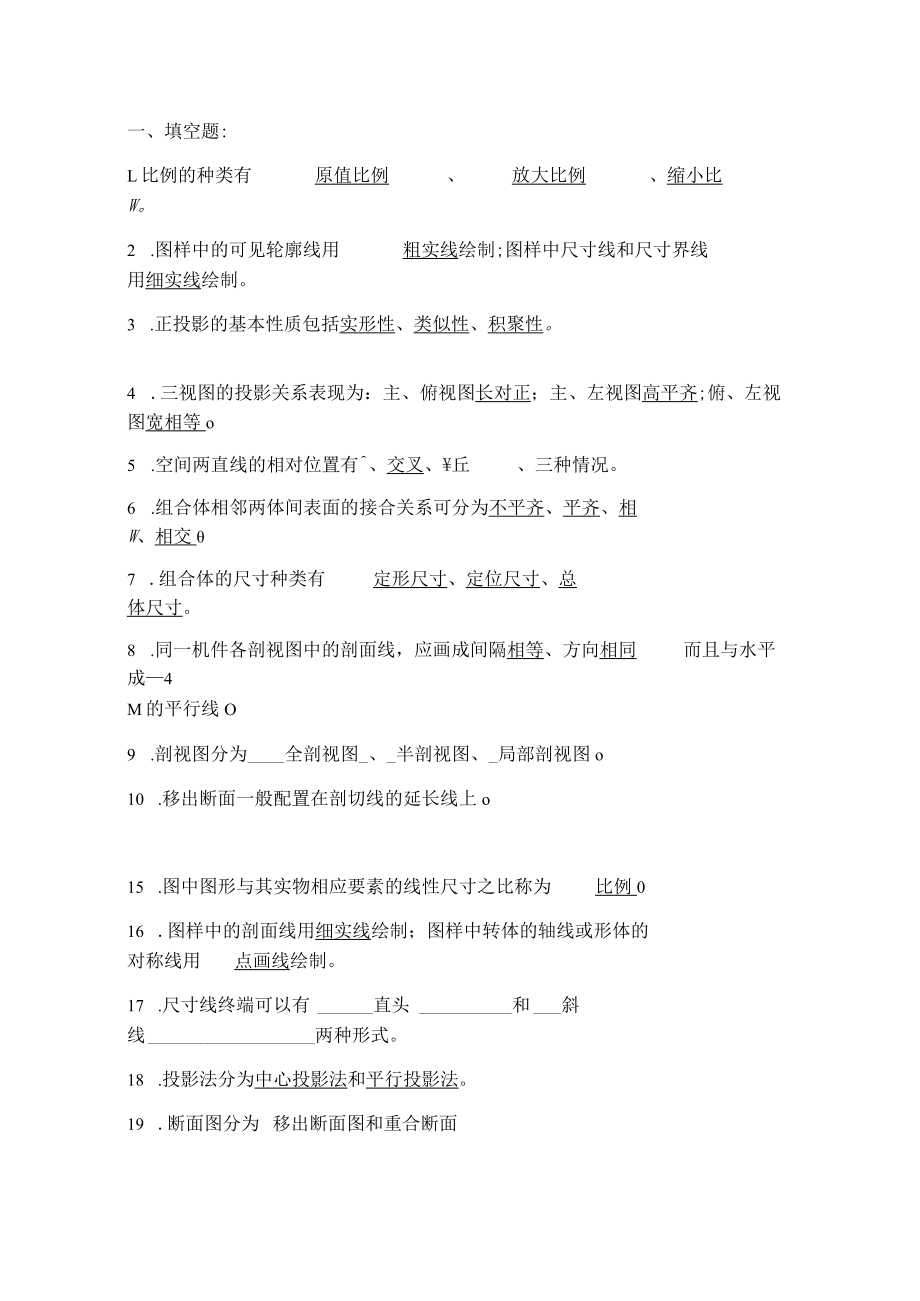

一、填空题:L比例的种类有原值比例、放大比例、缩小比W。2 .图样中的可见轮廓线用粗实线绘制;图样中尺寸线和尺寸界线用细实线绘制。3 .正投影的基本性质包括实形性、类似性、积聚性。4 .三视图的投影关系表现为：主、俯视图长对正；主、左视图高平齐;俯、左视图宽相等o5 .空间两直线的相对位置有、交叉、¥丘、三种情况。6 .组合体相邻两体间表面的接合关系可分为不平齐、平齐、相W、相交7 .组合体的尺寸种类有定形尺寸、定位尺寸、总体尺寸。8 .同一机件各剖视图中的剖面线，应画成间隔相等、方向相同而且与水平成4M的平行线O9 .剖视图分为全剖视图_、_半剖视图、_局部剖视图o10 .移出断面一般配置在剖切线的延长线上o15 .图中图形与其实物相应要素的线性尺寸之比称为比例016 .图样中的剖面线用细实线绘制；图样中转体的轴线或形体的对称线用点画线绘制。17 .尺寸线终端可以有直头和斜线两种形式。18 .投影法分为中心投影法和平行投影法。19 .断面图分为移出断面图和重合断面20 .无论内、外螺纹，螺纹终止线均用粗实线绘制。21 .齿轮轮齿部分齿顶圆和齿顶线用粗实线绘制:分度圆和分度线用点画线绘制；在不剖视图中，齿根圆和齿根线用点画线绘制，也可省略不画；在剖视图中齿根线用粗实线绘制。22 .表面粗糙度越低，表面越光滑,但加工成本也越io27、在所有回转面上取点都可以采用的方法是H。28、当平面与圆锥体的轴线处于不同的相对位置时，会产生五种不同的截交线，它们分别是：直线、圆、抛物线、双曲线和椭圆。29、对于任何一个平面，总可以在其上作投影面平行线。例如正平线，可以看作是一个与该平面的交线。33、空间两点的相互位置关系，可以利用投影图上点的各组同面投影坐标值的大小来判断二、判断题：1 .点画线应以长画相交。2 .当直线或平面与投影面平行时，投影表现为积聚。X显实3 .空间相交的两直线，它们的同面投影一定相交，但交点不一定符合点的投影规律。X4 .直径尺寸应尽量注在非圆的视图上。5 .截交线一定是一个封闭的平面图形。6 .当机件的轮廓线与对称中心线重合时，最适宜采用半剖视图。X7 .尺寸标注应避免注成封闭的尺寸链。8 .若零件实际尺寸正好等于基本尺寸，该零件必合格。X9 .间隙配合中，孔的公差带一定在零线上方，轴的公差带一定在零线下方。11 .尺寸线不可被任何图线或延长线所替代，必须单独画出。12 .当直线或平面与投影面垂直时，投影表现为显实。X13 .空间相互平行的两直线，它们的各组同面投影一定平行。14 .相贯线一般为封闭的空间曲线。15 .立体两表面相切时，接合处画分界线。×19 .若零件精确程度相同，则它们的上、下偏差也相同。X20 .装配图上不标注表面粗糙度。421 .对于线性尺寸的尺寸数字，一般应填写在尺寸线的下方。×上方或者中断处22 .角度的数字一律要水平书写。23 .当直线或平面与投影面倾斜时，投影表现为类似。24 .一直线通过平面上的一点，且平行于该平面上的一直线，则此直线不一定就在该平面上。×25 .在剖视图中，内外螺纹旋合的部分应按内螺纹的画法绘制。×26 .尺寸标注应避免注成封闭的尺寸链。
