矿井防治水专项辨识评估报告地测科.docx

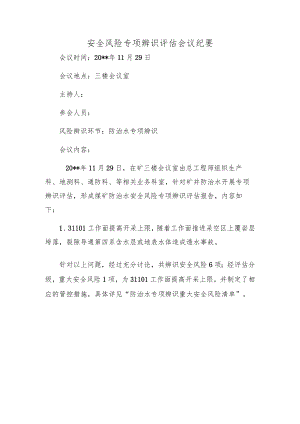

安全风险专项辨识评估会议纪要会议时间：20*年11月29日会议地点：三楼会议室主持人：参会人员：风险辨识环节：防治水专项辨识会议内容：20*年11月29日，在矿三楼会议室由总工程师组织生产科、地测科、通防科、等相关业务科室，针对矿井防治水开展专项辨识评估，形成煤矿防治水安全风险专项辨识评估报告，内容如下：1、31101工作面提高开采上限，随着工作面推进采空区上覆岩层垮落，裂隙导通第四系含水层或地表水体造成透水事故。针对以上问题，经过充分讨论，共辨识安全风险6项；经评估分级，重大安全风险1项，为31101工作面提高开采上限，并制定了相应的管控措施，具体详见“防治水专项辨识重大安全风险清单”。防治水专项辨识重大风险清单序号风险类别地点风险值风险级别风险及其后果描述管控措施负责人管控部门督查部门1水害31101工作面600重大风险31101工作面提高开采上限，随着工作面推进采空区上覆岩层垮落，裂隙导通第四系含水层或地表水体造成透水事故。严格按照*矿业集团有限公司煤矿31101工作面提高开采上限可行性研究论证要求合理留设煤柱，严格控制采高，加强井上、下水文观测，发现异常要及时采取相应措施。强化井下作业人员防水意识，学习透水征兆，掌握避灾路线。在开采过程中，如开采地质条件发生较大变化时，应及时进行调整，以保证开采安全。地测科安全科根据辨识评估结果，在矿井开拓开采过程中应当考虑：1、严格执行“预测预报，有疑必探，先探后掘，先治后采”的煤矿防治水方针。2、强化井下作业人员防水意识，学习透水征兆，掌握避灾路线。3、加强井上、下水文观测，发现异常要及时采取相应措施。4、巷道布置尽可能避开断层、减少断层对采掘的影响；5、合理留设保护煤柱，保护煤柱一经确立，严禁在保护煤柱内进行采掘活动。矿井防治水安全风险专项辨识人员名单主持人（总工程师）：防治水副总工程师：参加人员专业单位姓名职务技术职称签字采掘生产科科长工程师机电提升运输机电科科长工程师一通三防通防科科长工程师地测防治水地测科科长工程师职业病防治职防办主任技术员安全管理安全科科长助理工程师通讯联络调度室主任注册安全工程师煤矿安全风险专项辨识评估报告防治水专项辨识第一章专项辨识评估对象概况*煤田位于徐州背斜的东南翼，岩层走向近东西。井田内地表水系发育，西部最大的地表水体是*,湖汛限水位31.50m（现为32.24m）o南部京杭大运河和北部的胜利渠，由西向东流经本区，都由*直接补给。京杭大运河韩庄闸高35.90m（历史最高洪水位35.00m）,国家定警界水位33.0m,保证水位33.5m。一、地形、降水及地表水区内地势平坦，常年为水体覆盖，地面标高+27.28+32.07m,平均标高+29.13m左右Q本区位于*区，湖面辽阔，常年积水，最高水位达+36.48io历年雨季一般始于6月下旬，9月中旬结束，以7、8月份雨量最多。近20年来，年最大降水量905.2mm,年最小降水量415.3mm（1988年），平均年降水量652.6nun,日最大降水量220.2mmo二、含水层本区域主要含水层有第四系砂砾层、二叠系石盒子组砂岩、石炭二叠系山西组3煤顶板砂岩、太原组石灰岩、奥陶系石灰岩含水层，现分述如下：1 .第四系砂砾层含水层该含水层组是由松散的砂砾层、粘土及砂质粘土等组成，砂砾层分布不均，并含粘土质，由于粘土的充填，使富导水性减弱。该层没有进行抽水试验，在钻进过程中冲洗液消耗量不大。据张山子煤矿雨季观测此层的资料，涌水量10m3ho2 .二叠系石盒子组砂岩含水层石盒子组最大残厚885.70m,西薄东厚，上部多为粗、中、细砂岩和少量粉砂岩，下部以中、细砂岩为主。成份以石英为主、长石次之，有少量云母和暗色矿物，泥质胶结，局部硅质胶结。3 .石炭二叠系山西组3上煤顶、底板砂岩含水层3上煤层顶、底板砂岩裂隙发育不均，富水性不均一。煤层顶、底板砂岩孔隙、裂隙水是开采3煤矿井直接充水水源，应引起足够重视。4 .太原组石灰岩含水层主要含水层有五灰、八灰、九灰、十下灰、十二灰、十四灰等薄层灰岩，与其相间的泥岩、粉砂岩是相对隔水层。五灰富水性很不均一，南部较强，北部较弱。据邻近井田抽水试验资料最大的单位涌水量分别为4.136L/s.m和0.1961Ls.m,为三煤层间接充水含水层。其它含水层，除十下灰岩在浅部露头地段富水性较强外，均为弱含水层。本组水化学类型以硫酸钠钙型为主，中等矿化度，补给来源主要是松散层底部砂砾层水及奥陶系灰岩水。太原组顶部的三灰分三上、三下两个分层，平均厚度分别为1.47m.1.66m,中部夹厚1.60-3.IOm的泥岩，相当于滕县煤田的一、二灰层位，在*煤田区域内，三灰不含水，不是含水层。5 .奥陶系石灰岩含水层本井田东部及东南部第四系冲积层下伏大面积奥陶系石灰岩露头，奥陶系石灰岩岩溶裂隙发育，可直接接受大气降水补给，又可接受第四系补给，水量十分丰富。煤系各含水层通过断层与奥陶系石灰岩对口接触。奥陶系石灰岩水很可能会通过断层补给煤系各含水层，使奥陶系石灰岩水成为煤系含水层的补给水源。三、隔水层含水层与隔水层相间沉积是本区重要的沉积特征之一。井田内主要隔水层组有三层：第四系中部隔水层组、石盒子组隔水层组、太原组本溪组隔水层组。现分述如下：1 .第四系中部隔水层中部隔水层段：厚4.8050.90m,平均19.63mo岩性由黄、浅黄、灰黄、灰绿色粘土、砂质粘土、粘土质砂及薄层砂层所组成，其中含粘土类19层，累厚4.80-47.70m,平均18.76m<>粘土塑性强，隔水性能好且广布全区，是阻止大气降水、地表水和第四系上部含水层的水垂直下渗的一个重要隔水层段。2 .石盒子组隔水层组井田内大部均有分布。主要由泥岩、粉砂岩、砂质泥岩组成，局部发育有中、粗粒砂岩。除底部砂岩外，其他均为无水层段，隔水性良好。3 .太原组本溪组隔水层组太原组第一层灰岩至本溪组间距平均为199.14m0其间主要由粘土岩与含水微弱的粉砂岩和薄层灰岩组成，各薄层石灰岩的富水性弱，隔水良好；第十四层灰岩至马家沟组间为泥岩、铁质泥岩、粘土岩、G层铝土岩；该隔水层段对阻隔奥灰底鼓水起到重要作用。四、矿井涌水通道矿井周围的充水水源，开采时能否进入井巷，取决于是否有涌水通道。只有充水水源通过充水通道，才能形成矿井涌水。涌水通道有断层、采动裂隙、封闭不良钻孔等。1、断层据钻孔简易水文地质观测资料统计，钻孔在断层破碎带冲洗液无明显消耗或漏失，表明断层破碎带富导水性不强。本井田断层较发育，构造复杂程度属中等偏复杂类型，由于无断层导水性的查明程度资料，对断层的导水性尚难做出确切的评价。据矿井生产过程中实际揭露的一些小断层来看，见断层时一般无水或仅有淋水。因此矿井生产时仍需留设足够的断层防水煤柱。2、采动裂隙煤矿目前还未进行回采，将来煤层开采后，采空区上方的岩层因下部被采空而失去了原有的平衡，相应产生了矿山压力，周边围岩应力重新分布，从而对煤层顶板底板产生破坏作用，必然引起顶部岩体的开裂、垮落，直到充满采空区为止，而上部岩层的移动常达到地表。根据采空区上方的岩层变形和破坏程度不同，可将煤层上方岩层划分为垮落带、导水裂隙带和弯曲沉降带。采动裂隙指垮落带和导水裂隙带，一般称为“两带”高度。因此“两带”高度所波及的范围将是地下水的充水通道。3、封闭不良钻孔封闭不良钻孔对矿井生产的影响主要表现在：L未封或封闭不好的钻孔，可成为含水层间水力联系的通道，各含水层可直接通过这些钻孔发生水力联系；2.封闭质量不好的钻孔在自然状态下可能不导水，但由于采动和矿井排水的影响，有可能使封闭不良钻孔受扰动而成为导水通道。据钻探资料，本井田钻孔封闭质量较好，没有封闭不合格钻孔。但为保证矿井安全，将来矿井在钻孔附近有采掘活动时还应提前查明钻孔是否导水，以便及时采取有效的安全措施。五、矿井开采主要水害影响程度煤矿现和潜在水害隐患主要有煤层顶板水害，断层水害。1、煤层顶板水害3煤主要充水含水层是山西组砂岩（3上煤层顶板砂岩、底板砂岩及3下煤层顶板砂岩、底板砂岩）含水层。由于各砂岩含水层之间具有密切的水力联系，已形成一个统一的含水层体，尽管抽水试验资料表明各砂岩含水层为补给条件差、以静储量为主，但由于其厚度大、分布范围广，因而具有相当丰富的静储量，对未来的矿井安全生产具有相当的威胁，是3煤层的主要水害。巷道或工作面揭露时会出现涌水现象，对采掘活动会造成一定的影响或危害。2、断层水害由于本井田断层较发育，构造复杂程度属中等偏复杂类型，使含水层与可采煤层间距缩小，甚至与含水层对口接触，在补给、排泄通道较畅通时，会导致断层附近各含水层富水性增强。另外受采动影响，矿井内落差较大的张性正断层也可能与基底的奥陶系岩溶承压水导通，尤其大面积开采后地应力集中，使原始状态下本来不导水的断层也可能变为导水断层。很可能造成断层水害，给矿井造成一定的危害。第二章专项辨识评估责任体系20*年11月28日在矿三楼会议室，成立专项辨识评估领导小组，组长，成员见下表，对矿井防治水进行了专项辨识评估。防治水安全风险专项辨识人员名单主持人（总工程师）：防治水副总工程师：参加人员专业单位姓名职务技术职称签字采掘生产科科长工程师机电提升运输机电科科长工程师一通三防通防科科长工程师地测防治水地测科科长工程师职业病防治职防办主任技术员全理安管安全科科长助理工程师通讯联络调度室主任注册安全工程师第三章安全风险辨识、评估3.1风险点划分3.Ll风险点划分原则遵循大小适中、便于分类、功能独立、易于管理、范围清晰的原则。3.L2风险点排查矿井各大生产系统及2018年度采掘范围内各项水害因素，各采区防排水系统，地面防洪系统。3.2 危险源辨识3. 2.1危险源辨识对矿井防治水风险点危险源辨识如下：对矿井防治水风险点危险源辨识如下：环境因素：地质构造、水、地表陷落等危险源。物的因素：探放水钻机等。人的因素：操作探放水钻机等。管理因素：制度、设计、措施等。煤矿生产过程中，可能在由地表塌陷或地质构造形成的裂隙通道进入矿井的地表水危害，各含水层水体以及断层、陷落柱、裂隙等构造中的原岩水体的危害。这些危害都有可能造成矿井水灾事故。4. 2.2危险有害因素分析1、直接充水水源：煤层顶、底板砂岩孔隙、裂隙水是开采3煤矿井直接充水水源。2、间接充水水源：地表水煤矿主要为*湖水下采煤，在区域范围内，由于第四系中部隔水层隔水的作用，使地表水、第四系上含水层段水与第四系下含水层段水无直接水力联系。石盒子组柴煤及山西组3煤层的露头区均处于矿区内Fl、Fll两断层的交汇部位的地垒中，大部分受岩浆岩侵入影响，在整个煤层的露头区，煤层赋面积较小，且又处于断层带中，煤层不具备开采的价值。在柴煤及3煤层的露头区以外井田内的煤层赋区，两带高度不会影响至第四系底部砂层含水层，与第四系底部砂层无直接水力联系，与第四系地表水更无直接水力联系。因此煤层的开采与地表湖水无直接水力联系。地下水第四系砂层含水层，含水层段底部多以粘土或砂质粘土与基岩含水层相接触，仅少部分地区为砂层与基岩相接触，对基岩含水层在渗透补给关系。由于第四系底部砂层含水层的富水性较弱，对基岩含水层的补给量亦有限，对煤矿开采影响较小。二叠纪石盒子组砂岩含水层，成份以石英为主、长石次之，有少量云母和暗色矿物，泥质胶结，局部硅质胶结，裂隙发育不匀；钻进过程中没有发现钻孔漏水，对煤矿开采影响较小。石炭一二叠纪月门沟群太原组石灰岩裂隙含水层，抽水试验资料表明含水层富水性弱。在地层正常地段，对3煤层不在底鼓水的威胁。奥陶纪石灰岩含水层，井田内揭露奥灰最大厚度41.OOmo主要由灰至青灰色、灰黄色、灰白色石灰岩、泥质灰岩、白云质灰岩及钙质泥岩组成，充填方解石细脉，局部含泥质及黄铁矿，局部夹铝质泥岩薄层。奥灰富水性与裂隙发育程度有关，富水性强。3煤层与奥陶纪石灰岩含水层间距较厚，且隔水层隔水性良好，奥陶纪石灰岩含水层对煤矿开采影响较小。经分析共辨识各类风险6条，其中重大风险1条，一般风险2条，低风险3条。3.3 风险等级评估3. 3.1风险等级评估方法风险等级评估是通过科学、合理的方法对危险源所伴随的风险进行定性或定量评价，根据评价结果划分等级。本专项报告对风险点、危险源和危险有害因素进行风险分级。风险点风险等级：风险点内各危险源评价出的最高风险级别作为该风险点的级别。一一危险源风险等级：危险源内各危险有害因素评价出的最高风险级别作为该危险源的级别.一危险有害因素风险等级：本报告选用风险短阵法（LS）或作业条件危险性分析法（LEC）对进行评估。3. 3.2重大风险确定标准一一经风险评估确定为重大风险的风险点、危险源、危险有害因素； 违反法律、法规及国家标准中强制性条款的； 符合可能导致国家安监总局煤矿重大生产安全事故判定标准十五条重大安全隐患； 发生过死亡、重伤、职业病、重大财产损失事故，或三次及以上轻伤、一般财产损失事故，且现在发生事故的条件依然在的；涉及重大危险源的;一具有中毒、爆炸、火灾等危险的场所，作业人员在10人以上的。3.3.3风险评估结果通过上述分析，结合20*年*矿业集团有限公司煤矿重大危险源评估报告综合判定31101工作面提高开采上限1项重大危险源。防治水专项辨识重大风险清单序号风险类别地点风险值险别风级风险及其后果描述管控措施负责人管控部门督查部门1水害31101工作面600重大风险31101工作面提高开采上限，随着工作面推进采空区上覆岩层垮落，裂隙导通第四系含水层或地表水体造成透水事故。严格按照*矿业集团有限公司煤矿31101工作面提高开采上限可行性研究论证要求合理留设煤柱，严格控制采高，加强井上、下水文观测，发现异常要及时采取相应措施。强化井下作业人员防水意识，学习透水征兆，掌握避灾路线。在开采过程中，如开采地质条件发生较大变化时，应及时进行调整，以保证开采安全。地测科安全科第四章安全风险分级管控在3上、3下煤层开采过程中依然受其直接充水含水层3煤顶底板砂岩的充水威胁，在掘进过程中，也将会受到五灰含水层的影响。因此矿井还应加强水文地质工作，防止水患的发生，并应采取以下措施：1 .预防断层导水工作煤矿构造较复杂，断层落差大于等于20OnI的有8条。由于无断层导水性的查明程度资料，对断层的导水性尚难做出确切的评价，因此要留设足够的断层防水煤柱，其次当采掘工程接近断层时，采取预测预报、有疑必探、先探后掘、先治后采的原则，防止接近或直接揭露断层造成突水事故。2 .加强五灰水的探查治理措施五灰是开采3煤层时井巷工程因受断层影响而难以回避的含水层，3煤层开采时有底鼓水的威胁，因此加强五灰水的探放工作是非常必要的，在受威胁区域提前进行疏水降压和加固底板等措施°3 .坚持水动态观测和水情监测在井上下系统布置测水站进行水位水量观测和采取水样分析化验，查明水源、充水性特征和井上下水力联系，并随时监测各采掘工作面的水情。4 .增加防水设施为防止突然涌水，在各工作地点安置了通讯电话和声光报警装置，并在井下合理选定标出了防水避灾路线，以便一旦发生突水或大量涌水时，可以减轻灾情，减少灾害造成的损失。5 .加强探放水工作为保证井安全生产，矿井在开采过程中应加强对3煤层顶底板砂岩、第四系底部含水层和五灰含水层的富水性进行探测，以便及时采取防治水措施。采掘工作面坚持执行“预测预报，有疑必探、先探后掘、先治后采”的防治水原则。6 .完善煤矿防治水责任体系建立防治水技术保障体系，制订防治水技术管理制度，健全防治水专业岗位责任制，设立专门的防治水工作机构，配备工程技术人员，配备足够的探放水设备，建立矿井水情水害排查、预测、预报制度，积极按煤矿防治水规定、煤矿安全规程及相关要求进行井上、下的水文地质调查工作。第五章安全风险分级管控清单因年度重大安全风险管控清单包含31101工作面提高开采上限重大风险，所以不用修定矿井年度重大风险清单。防治水专项辨识重大风险清单见下表。单元划分风险辨识风险评价风险控制系统部位序号危险源可能导致的后果LECD等级典型控制措施责任人防治水31101工作面1提高开采上限有很小的可能性导通地表水体或上援含水层，造成透水事故16100600重大风险严格按照*矿业集团有限公司煤矿31Kn工作面提高开采上限可行性研究论证要求合理留设煤柱，严格控制采高，加强井上、下水文观测，发现异常要及时采取相应措施。强化并下作业人员防水意识，学习透水征兆，掌握避灾路线。在开采过程中，如开采地质条件发生较大变化时，应及时进行调整，以保证开采安全。2Fl1、DF21断层出水工作面回采时，受采动影晌有很小的可能性导致FlhDF21断层形成导水通道的，断层水涌入工作面，发生透水事故。32742低风险提前提供钻探、物探的方式对31101工作面做好水文情况进行分析判断。31201工作面1F9-1断层出水工作面回采时，受采动影响有很小的可能性导致F9-1断层形成导水通道的，断层水涌入工作面，发生透水事故。32742低风险提前提供钻探、物探的方式对31201工作而做好水文情况进行分析判断。2Gl钻孔出水工作面回采时，受果动影响有很小的可能性导致Gl钻孔形成导水通道的，地表水或井下各含水层水涌入工作面，发生透水事故。124080一般风险提前提供钻探、物探的方式对31201工作面做好水文情况进行分析判断。西翼水仓1西翼水仓突水点出水增大西翼水仓有很小的可能性出现突水点涌水增大，发生透水事故。32742低风险加强突水点水文观测，发现异常要及时采取相应措施。地表水1地表水害副井标篙，造成地表水通过主副井筒进入井下。124080-V.风险建立灾害性天气预警制度,严格执行暴雨期间地面巡视制度，认真落实水害应急技案。做好“雨季”三防工作，备足“雨季”三防物资。雨季前提前完成好井上排水工程；提前做好并下水仓、水沟、沉淀池清理工作，确保排水畅通。第六章结论与建议防治水专项辨识评估确定了各类风险6条，重大风险1条，一般风险2条，低风险3条。其中重大风险为31101工作面提高开采上限，并制定了相应管控措施。各单位根据防治水工程情况，编制防范措施。对采掘过程中，进行水文地质条件分析，加强预警。14
