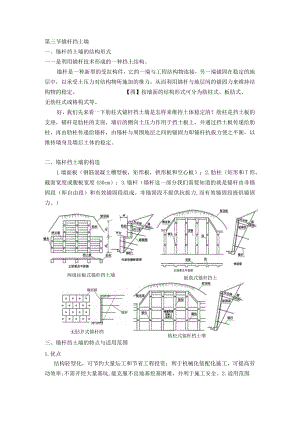

第三节锚杆挡土墙一、锚杆挡土墙的结构形式一一是利用锚杆技术形成的一种挡土结构。锚杆是一种新型的受拉构件，它的一端与工程结构物连接，另一端锚固在稳定的地层中，以承受土压力对结构物所施加的推力，从而利用锚杆与地层间的锚固力来维持结构物的稳定。【图】按墙面的结构形式可分为肋柱式、板肋式、无肋柱式或格构式等。好，我们先来看一下肋柱式锚杆挡土墙是怎样来维持土体稳定的？肋柱是挡土板的支座，锚杆是肋柱的支座，墙后的侧向土压力作用于挡土板上，并通过挡土板传递给肋柱，再由肋柱传递给锚杆，由锚杆与周围地层之间的锚固力即锚杆抗拔力使之平衡，以维持墙身及墙后土体的稳定。二、锚杆挡土墙的构造L墙面板（钢筋混凝土槽型板，矩形板，拱形板和空心板）；2.肋柱（矩形和T形，截面宽度或腹板宽度430cm）；3.锚杆（锚杆这一部分我们需要知道的就是锚杆由非锚固段（即自由段）和有效锚固段组成。非锚固段不提供抗拔力,而有效锚固段提供锚固力。）两级柱板式锚杆挡土墙正面图及平面图无肋井式锚杆档板肋式锚杆挡土格松式锦杆档士增三、锚杆挡土墙的特点与适用范围1.优点结构轻型化，可节约大量坛工和节省工程投资；利于机械化装配化施工，可提高劳动效率;不需开挖大量基坑,能克服不良地基挖基困难，并利于施工安全。2.适用范围一般地区岩质路堑地段。但其他具有锚固条件的路堑墙也可使用，还可应用于陡坡路堤。在不良地质地段使用时，必须采取相应措施。【结合一些现场图片展示锚杆挡土墙的形式和施工过程】
