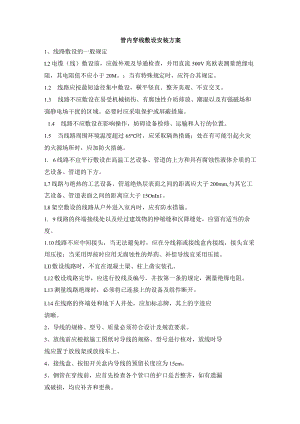

管内穿线敷设安装方案.docx

管内穿线敷设安装方案1、线路敷设的一般规定L2电缆（线）敷设前，应做外观及导通检查，并用直流500V兆欧表测量绝缘电阻，其电阻值不应小于20M。；当有特殊规定时，应符合其规定。1.2 线路应按最短途径集中敷设，横平竖直、整齐美观、不宜交叉。1.3 线路不应敷设在易受机械损伤、有腐蚀性介质排放、潮湿以及有强磁场和强静电场干扰的区域。必要时应采取保护或屏蔽措施。1.4 线路不应敷设在影响操作，妨碍设备检修、运输和人行的位置。1.5 当线路周围环境温度超过65时，应采取隔热措施；处在有可能引起火灾的火源场所时，应加防火措施。1. 6线路不宜平行敷设在高温工艺设备、管道的上方和具有腐蚀性液体介质的工艺设备、管道的下方。L7线路与绝热的工艺设备、管道绝热层表面之间的距离应大子200mm,与其它工艺设备、管道表面之间的距离应大子15OnIn1。L8架空敷设的线路从户外进入室内时，应有防水措施。1. 9线路的终端接线处以及经过建筑物的伸缩缝和沉降缝处，应留有适当的余度。1.10线路不应中间接头，当无法避免时，应在分线箱或接线盒内接线，接头宜采用压接；当采用焊按时应用无腐蚀性的焊药。补偿导线宜采用压接。LIl敷设线路时，不宜在混凝土梁、柱上凿安装孔。L12敷设线路完毕，应进行校线及编号，并按第一条的规定，测量绝缘电阻。L13测量线路绝缘时，必须将已连接上的设备及组件断开。L14在线路的终端处和地下人井处，应加标志牌，其上的字迹应清晰。2、导线的规格、型号、质量必须符合设计及规范要求。3、放线前应根据施工图纸对导线的规格、型号进行核对，放线时导线应置于放线架或放线车上。4、接线盒、按钮开关盒内导线的预留长度应为15cm。5、钢管在穿线前，应首先检查各个管口的护口是否整齐，如有遗漏或破损，均应补齐和更换。6、导线的连接不应降低导线的机械强度及绝缘强度，不应增加导线的电阻值。7、同一交流回路的导线必须穿于同一管内，不同回路、不同电压和交流与直流的导线，不得穿入同一管内。8、穿入管内的导线不应有接头，导线的绝缘层不得损坏，导线不得绞拧。9、特别要求9.1电线穿管前应清扫保护管，穿管时不应损伤导线。9.2信号线路、供电线路、连锁线路以及有特殊要求的仪表信号线路，应分别采用各自的保护管。9.3仪表盆（箱）内端子板两端的线路，均应按施工图编号。9.4每一个接线端子板上最多允许接两根芯线。9.5导线与接线端子板、仪表、电气设备等连接时，应留有适当余度。
