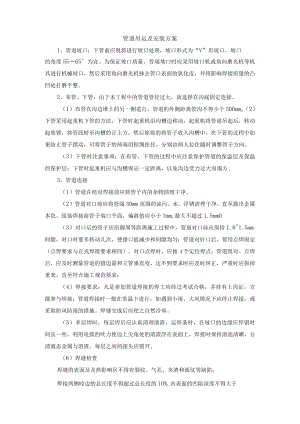

管道吊运及安装方案.docx

管道吊运及安装方案1、管道坡口：下管前应现将进行坡口处理，坡口形式为“V”形坡口，坡口的角度5565°为宜。为保证坡口质量，管端坡口时应采用坡口机或角向磨光机等机具进行机械坡口，然后采用角向磨光机抹去管口表面的氧化皮，并将影响焊接质量的凸凹处打磨平整。2、布管、下管：由于本工程中的管道管径过大，故选择在沟底固定连接。（1）布管在沟边堆土的另一侧进行，管道的外侧距离管沟不得小于500mmo（2）下管采用起重机下管的方法，下管时起重机沿沟槽边移动，起重机将管道吊起后，转动起重臂，将管段转至沟槽的正上方，然后徐徐的将管子放入沟槽中，在下管的过程中如果防止管子摆动，可将管子的两端用棕绳拴住，分别由两人拉住随时调整管子方向。（3）下管时注意事项：在布管、下管的过程中应注意保护管道的保温层及保温的保护层；下管时起重机应与沟槽保证一定距离，以免沟边受力过大而塌方;3、管道连接（1）管道在组对焊接前应将管子内的杂物清理干净。（2）管道对口前应将管端30mm范围的油污、水、浮锈清理干净，直至露出金属本色。组装焊接前管子端口平面，偏斜值应小于1mm,最大不超过1.5mmO（3）对口后的管子应沿圆周等距离施工过程中，管道对口前应保持1.01.5mm间隙，对口时要多转动几次，使错口值减少和间隙均匀；管道对好口后，要用点焊固定（点焊要求与正式焊接要求相同）。对口点焊时，应做4个定位焊点；管道组对、点焊后，应及时测量管道的错边量和立管垂直度，达不到要求时应及时纠正，严重时应拆掉重来，直至符合施工规范要求；（4）焊接要求：凡是参加管道焊接的焊工应经过考试合格，并持有上岗证，方能参与焊接；管道焊接时一般在常温下进行，如遇到小雨、大风情况下应停止焊接，或采取防风防雨的措施。焊缝完成后应使之自然冷却。（5）多层焊时，每层焊后应认真清理溶渣，运焊条时，在坡口的边缘应停留时间长一些，利用电弧的吹力使边上尖角处的溶渣浮在表面上，焊接时保持溶池清晰，分清液态金属与溶渣。每层之间的接头应错开。（6）焊缝检查焊缝的表面及及热影响区不得有裂纹、气孔、夹渣和弧坑等缺陷。焊接两侧咬边的总长度不得超过总长度的10%,内表面的凹陷深度不得大于0.5mm,凹陷总长度不得大于该焊缝总长度的10%。焊缝检查应在水压试验前进行，管道焊缝探伤应按规范CJJ28-89进行。4、阀门及补偿器安装（1）安装前除做产品外观质量检查外，还应做抽样试压检验；（2）阀件安装位置应选在便于维修操作的部位；（3）补偿器安装应按设计文件进行予拉伸或压缩，允许偏差为±10mm。补偿器安装应与管道同轴。（4）补偿器安装应迎介质流向安装,，对三通弯头等管件的安装，焊接完毕后应进行加固处理。
