粗苯加氢精制催化加氢用的原料油加氢油与产品质量比较.docx

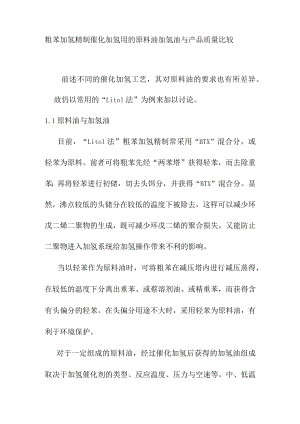

粗苯加氢精制催化加氢用的原料油加氢油与产品质量比较前述不同的催化加氢工艺，其对原料油的要求也有所差异。故仍以常用的“Litol法”为例来加以讨论。1.1原料油与加氢油目前，“Litol法”粗苯加氢精制常采用“BTX”混合分，或轻苯为原料。前者可将粗苯先经“两苯塔”获得轻苯，而去除重苯；再将轻苯进行初储，切去头饵分，并获得“BTX”混合分。显然，沸点较低的头储分在较低的温度下被除去，这样可以减少环戊二烯二聚物的生成，既可减少环戊二烯的聚合损失，又能防止二聚物进入加氢系统给加氢操作带来不利的影响。当以轻苯作为原料油时，可将粗苯在减压塔内进行减压蒸得，在较低的温度下分离出重苯、或蔡溶剂油、或精重苯，而获得含有头偏分的轻苯。在头偏分用途不大时，采用轻苯为原料油，有利于环境保护。对于一定组成的原料油，经过催化加氢后获得的加氢油组成取决于加氢催化剂的类型、反应温度、压力与空速等。中、低温加氢（如：鲁奇法）时，其加氢反应主要是加氢饱和反应，不饱和烧经加氢饱和，形成烷烧、环烷崎。因此，在加氢油中含有约8%的饱和非芳烧，其中许多同芳烧沸点相近。而在高温加氢（如：Litol法）时，在加氢过程中，还伴随着发生脱烷基与热裂解等反应，所生成的烷烽也大多裂解成C、C2、C,等低分子烷烧。因此，在加氢油中含有沸点与芳煌相近的非芳煌物质很少，仅约0.4%左右。显然，鲁奇法所获得的加氢油不易分离，必须采用萃取蒸储法或共沸蒸储法才能获得高纯度的产品。而"Litol法”所获得的加氢油则容易分离，只要采用高效率的蒸储塔，就能获得高质量的产品。宝钢一、二期的原料有煤气精制送来的粗苯、与焦油加工送来的脱酚轻油。其质量分别为：粗苯相对密度（154°C）为0.8800.90180前储出量>85%Wt按设计，要求粗苯的质量符合下列标准:*1组成(Wt%)CsCCCs苯甲苯二甲苯乙苯苯乙烯C90.92.30.20.361.114.82.80.61.411.9*2物理性质一相对密度(15/4)0.884氯含量<15ppm(Wt)全硫含量<5400ppm毗咤碱性氮<740ppm水分<800ppm<17浪价g100g乙烯价<21g100g恩氏蒸储试验（初循点/终储点）>9/240另外一种原料：脱酚轻油的质量要求如下：脱酚轻油相对密度（15/4C）为0.8940926含酚（vol%）2.64.4其蒸储试验为：（储出物体积量下的温度）初屈点5%10%90%95%干点FD170°C82899100931061662051922122032237392%vol"Litol法”所获得的加氢油组成大致为：组分非芳煌苯甲苯乙苯二甲苯联苯含量0.481.012.81.10.81.13.2产品及其质量"Litol法”工艺所获得的产品因脱烷基而只有一种:纯苯。另外，还有重苯（HCN）纯苯的质量已达到“试剂苯”相对密度蒸僧试验出97%vol以上结晶点睡吩含量CS?含量铜板腐蚀试验硫酸着色试验反应试验颜色好全硫纯度与轻苯（LCN）等2种副产品。的质量指标，具体指标如下：0.8820.88680.1。C的1.0度内，要储5.45以上Ippm以下5mgL以下不变色比1号比色标准液好中性比 K2CnO7 溶液（3mgL）Ippm以下99. 9%以上K.K法的产品因没有脱烷基而有纯苯、甲苯、二甲苯等多种。其质量分别达到如下表4-1的要求:K.K法获得的各产品的质量规格表4-1项目斛硝化甲苯纯甲苯纯二甲苯密度(15.6)kgm3O.8820.8860.8690.873O.8690.873O.865"O.877凝固点5.50(min)/酸洗比色1(max)2(max)2(max)/含苯量wt%99.95(min)/甲苯含量wt%IOOppm(max)98.97(min)99.9(min)/非芳燃ppm400(max)O.98%wt(max)500(max)4.Owt%苯/C8芳香烧/500(max)500(max)/含量PPm芳香煌总含量wt%/99.95(mi)/总蒸储范围。CL0(包括80.1)L0(包括110.6oC)L0(包括HO.6)5总硫含量PPm0.5(max)1(max)1(max)/残留溶剂PPm1(max)1(max)1(max)/颜色，APHA(Pt,Co)20(max)20(max)20(max)20(max)酸度，mgNa0H100m10000硫化合物/无水和SO2相应的产率为：（最终产品总量/原料中的各组分总量）产品名称纯苯硝化甲苯纯甲苯纯二甲苯%Wt98.999.398.9105.0
