粮油储藏 内环流储粮技术规程.docx

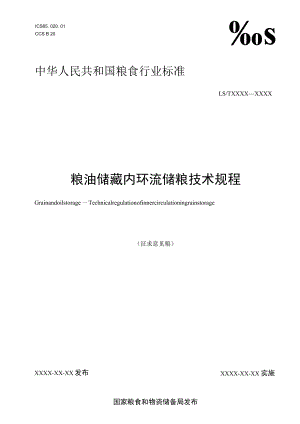

ICS65. 020. 01CCS B 20s中华人民共和国粮食行业标准LS/TXXXXXXXX粮油储藏内环流储粮技术规程Grainandoilstorage一Technicalregulationofinnercirculationingrainstorage（征求意见稿）XXXX-XX-XX 实施XXXX-XX-XX发布国家粮食和物资储备局发布目次前言II1范围12规范性引用文件13术语和定义14内环流储粮的基本要求14.1 主要工艺参数14.2 2环流系统要求24.3 仓房要求34.4 粮堆要求34.5 5粮情测控系统要求34.6 供电要求34.7 操作人员要求35内环流系统的安装35.1环流管35.2环流风机35.3 通风口保温隔热处理35.4 控制系统35. 5温度采集器36内环流控温的操作与管理36. 1操作47. 2管理47应用效果评价4附录A（资料性）应用效果评价4,1,Z,1刖百本文件按照GB/T1.1-2020标准化工作导则第1部分：标准化文件的结构和起草规则的规定起草。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。本文件由国家粮食和物资储备局提出。本文件由全国粮油标准化技术委员会(SAC/TC270)归口。本文件起草单位：中国储备粮管理集团有限公司、中储粮成都储藏研究院有限公司、南京财经大学。本文件主要起草人：巩福生、张乃建、王华、徐晓涛、唐洁、唐开梁、蒋士勇、付鹏程、万忠民、赵艳妍、李浩杰、盛强、刘兵、王健龙、邹翼澳、叶真洪、李月。Il粮油储藏内环流储粮技术规程1范围本文件界定了内环流储粮的术语和定义，规定了内环流储粮的基本要求和系统安装要求，及内环流储粮控温的操作与管理、应用效果评价等内容。本文件适用于配备机械通风系统、仓房隔热和气密性能符合要求的平房仓和浅圆仓的内环流储粮,通过冬季通风降温平均粮温达到5°C以下的粮堆。2规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中,注口期的引用文件,仅该日期对应的版本适用于本文件；不注口期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GBfT26882（所有部分）粮情测控系统GBrr29890-2013粮油储藏技术规范GB50168电气装置安装工程电缆线路施工及验收标准GB50169电气装置安装工程接地装置施工及验收规范GB50243通风与空调工程施工质量验收规范JB/T8690工业通风机噪声限值JGJ46施工现场临时用电安全技术规范LS/T1202储粮机械通风技术规程3术语和定义下列术语和定义适用于本文件。3 .1内环流储粮innercirculationingrainstorage冬季降低粮温蓄冷，夏季采用小功率风机将粮堆内部的冷空气从通风口抽出，通过保温风管送到仓内空间，降低仓温、仓湿和粮堆温度梯度的储粮技术。3.2内环流系统innercirculationsystem由仓内地上笼或地槽风道、竖向环流风管、环流风机、控制柜以及温、湿度检测等附件组成的环流通风系统。4内环流储粮的基本要求4.1主要工艺参数4 .1.1单位通风量q平房仓单位风量21.5m3ht;浅圆仓单位风量21m3htj5 .1.2总通风量Q整个粮堆的总通风量按下式计算：Q=qG式中：Q急一总通风量，单位为立方米每小时（m3h）；q单位通风量，单位为立方米每小时每吨（m3ht）；G粮食的重量，单位为吨（D。6 .1.3出风口风速出风口风速控制在25m/s以下。7 .1.4气流方向仓内应采用下行式通风，保温风管内气流方向应采用上行式。8 .2环流系统要求8.1.1 环流管4.2.1.1平房仓仓外的环流管道应采用双层保温管。单侧通风口内管管径应不小于IlOmm,双侧通风口内管管径应不小于90mm,保温层厚度应不小于25mm；仓内布管时应使用单层PVe管，直径应不小于160mm,壁厚应不小于4.0mm。管道出风口应在粮面上方Im左右。4.2.1.2浅圆仓环流管安装在仓外，使用双层保温管。内管一般为PVC管，直径应不小于200mm,壁厚不小于4.9mm,保温层厚度不小于30mm,管道出风口距仓顶檐口环梁下0.3m左右。4.2.2环流风机4.2.2.1环流风机额定功率应与环流管径相匹配，功率越大、管径相应变大。平房仓环流风机的额定功率应20.75kW：浅圆仓环流风机的额定功率应21.5kWo4.2.2.2环流风机风压H的选择应符合LS/T1202中相关要求；风机噪声限值应符合JB/T8690的要求。4.2.2.3风机的工作特性应符合LSZT1202的相关要求。4.2.2.4环流风机与环流管道及通风道之间的连接应不漏气。4.2.3温度采集器应增加仓房空间温度检测措施，以满足夏季内环流应用期间对仓间温度的检测；出风口增加温湿度传感器。数字温度传感器应符合GB"26882的有关规定。4.2.4控制系统应根据粮情数据和控温目标自动控制环流风机的运行，并能自动记录开停机时间、开机时长等必要信息。4.3仓房要求4.3.1 仓房应具有完整的通风系统，较好的保温隔热性能。4. 3.2仓顶传热系数K值按照GB/T29890-2013中5.1.8条的相关规定执行，仓壁传热系数K值按照GB/T29890-2013中5.1.7条的相关规定。5. 3.3仓房机械通风口过墙管及盖板应作外保温处理。6. 3,4仓房500Pa气密性半衰期应260So4.4 粮堆要求冬季通风结束后，粮堆温度应达到6.1.1规定的目标温度。4.5 粮情测控系统要求粮情测控系统应符合GB"26882的有关规定。4.6 供电要求4. 6.1仓房动力负荷应满足通风机械全部启动时的最大动力负荷要求。4. 6.2内环流期间应确保供电正常。4.7操作人员要求应具备粮食储藏基础知识和机电设备使用、养护的基本技能。5内环流系统的安装5.1环流管应符合GB50243的相关要求，按设计图纸施工。5. 2环流风机环流风机应与环流管道安装紧密、固定牢靠，环流风机及其控制系统应可靠接地。安装在仓外的环流风机需做保温处理并加装防雨罩，保温层厚度不低于30mm。环流风机运行后，固定处无松动，轴承、电机无异常发热现象。5.3 通风口保温隔热处理通风口保温层厚度不低于50mm,保温材料阻燃等级应达到阻燃A级标准。5.4 控制系统控制系统箱体安装在粮仓外墙，并与其它硬件设备连接，应符合GB50168、GB50169和JGJ46的相关要求，按设计图纸施工。5.5 温度采集器每感间设置一组温度采集器，应设在粮堆表面中部距粮面Im处的空间，检测点周围不应有照明灯具及其它热源。6内环流控温的操作与管理6.1 操作6.1.1 冬季粮堆蓄冷目标值根据不同的地域气候、粮种、夏季控温目标和仓房隔热性能等因素，确定冬季粮堆蓄冷目标值。冬季粮堆蓄冷目标推荐值见表1。表1冬季粮堆蓄冷目标推荐值区域稻谷、玉米、大豆小麦低温储藏准低温储藏准低温储藏控温储藏东北、西北地区5C0COC-5C05<10华北地区O°C5C5左右5左右<106.1.2夏季内环流控温技术参数根据不同的通风目的、仓房隔热情况、冷心大小等因素选择内环流运行技术参数，推荐值如下：a）低温储藏：T仓湍222°C开始通风；开始通风与结束通风温差设置宜为23。b）准低温储藏：T色温26开始通风；开始通风与结束通风温差设置宜为34。6.2 管理6.2.1内环流通风期间定期巡检设备，发现故障及时处理并记录。6.2.2应每天定时对通风的仓房进行一次全面检测并记录仓温、仓湿和风管出风口温度和风速等。6.2.3内环流通风期间，密切注意表层、中层和下层粮温及冷心的变化，防止粮堆各层粮温与相邻层粮温之间的温差超过露点温度，预防结露发生。6.2.4应减少仓房门窗的开启次数和时间，减少仓内照明和其他用电设备的使用。6.2.5按照设备使用说明书对内环流风机进行维护和保养。6.2.6冬季低温时，对仓内储粮降温通风宜达到表1的推荐值；春季气温回升时，密闭仓房减少环境热量的传入。6.2.7内环流通风期间，如果粮堆冷心不足，或粮堆上层温度快速升高至最高粮温目标值以上时，宜结合空调等制冷设备补充冷源控制仓温和粮温升高。6.2.8内环流通风期间，应定期检查粮情，检测粮食的温度、水分、害虫及仓内空间温湿度；检查粮堆表层特别是局部高温点、冷风正对粮面部位是否结露。在粮堆高温区、水分偏高区、通风死角区、杂质聚集区等特殊部位适当增加检查点。7应用效果评价7.1应用效果评价主要包括经济性评价和有效性评价两个方面，评价具体内容见附录A。附录A（资料性）内环流储粮应用效果评价A.1内环流储粮经济性评价内容见表A.1。表A.1经济性评价仓型（仓号）尺寸mXm粮食种类数量/t粮食温度/-C通风前表层全仓平均通风后表层全仓平均粮食水分/%通风前表层全仓平均通风后表层全仓平均电表起始度数kwh电表结束度数kWh总电耗kWh单位能耗（kWh（CtkWh（l<M<分t）备注A.2内环流储粮有效性评价内容见表A.2。表A.2有效性评价单位：仓号：评价内容日期应用效果备注好一般差害虫防治效果书虱蜗类防治效果抑制粮堆发热效果粮堆防结露效果控温效果注1：害虫防治效果：有无储粮害虫发生，发生的时间、虫种、虫口密度情况、害虫防治费用。注2：书虱蜻类防治效果：有无发生，严重程度、防治费用。注3：抑制粮堆发热效果：有无发热、发热点数、发热次数、发热范围、最高温度、处理费用。注4：粮堆防结露效果：结露位置、结露时间、严重程度、处理措施、处理费用等。注5：控温效果：平均粮温、热皮温度、分层粮温、最高粮温等。
