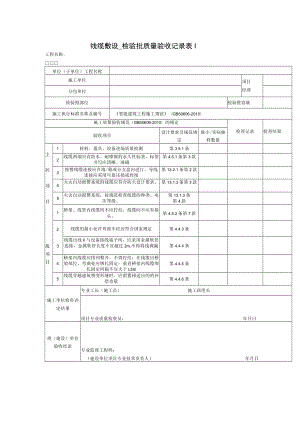

线缆敷设 检验批质量验收记录表.docx

线缆敷设_检验批质量验收记录表I工程名称:单位（子单位）工程名称施工单位项目经理分包单位检验批部位检验批容量施工执行标准名称及编号智能建筑工程施工规范（GB50606-2010）施工质量验收规范（GB50606-2010）的规定检查记录检查结果验收项目设计要求及规范规定最小/实际抽样数量主控项目般项目1材料、器具、设备进场质量检测第3.5.1条2线缆两端应有防水、耐摩擦的永久性标签，标签书写应清晰、准确第4.5.1条第3款3报警线缆连接应在端/箱或分支盒内进行，导线连接应采用可靠压接或焊接第13.2.1条第2款4火灾自动报警系统的线缆应符合防火设计要求。第13.1.3条第3款5火灾自动报警系统，按规范检查线缆的种类、电压等级。第13.1.3条第4款1桥架、线管内线缆间不应拧绞，线缆间不应有接头。第4.5.2条第7款23线缆的最小允许弯曲半经应符合国家规定第4.4.3条线缆出线II与设备接线端子间，应采用金属软管连接，金属软管长度不宜超过2m,不得将线裸漏第4.4.4条4桥架内线缆应排列整齐，不得拧绞；在线缆出桥架部位、弯曲处应绑扎固定；垂直桥架内线缆绑扎固定间隔不宜大于L5m第4.4.5条5线缆穿越建筑物变形缝时，应留置相适应的的补偿余量第4.4.6条施工单位检咨评定结果专业工长（施工员）施工班组长项目专业质量检查员：年月日理（建设）单位验收结论专业监理工程师：（建设单位项目专业技术负责人）年月日线缆敷设检验批质量验收记录表H工程名称单位（子单位）工程名称施工单位项目经理分包单位检验批部位检验批容量施工执行标准名称及编号智能建筑工程施工规范（GB50606-2010）施工质量验收规范（GB50606-2010）的规定检查记录检查结果验收项目设计要求及规范规定最小/实际抽样数量般项目6综合布线线缆布放应自然平直，不应受外力挤压和损伤第5.2.1条第1款线缆不放宜留不小于0.15m余量第5.2.1条第2款从配线架引向工作区各信息端口4对对绞电缆的长度应大于90m第5.2.1条第3款线缆敷设拉力及其它保护措施应符合产品厂家的施工要求第5.2.1条第4款线缆弯曲半径应符合规定第5.2.1条第5款线缆间净距应符合规定第5.2.1条第6款室内光缆桥架内敷设时宜在绑扎固定处加装垫套第5.2.1条第7款线缆敷设施工时，现场应安装稳固的临时线号标签，线缆上配线架、打模块前应安装永久线号标签第5.2.1条第8款线缆经过桥架、管线拐弯处，应保证线缆紧贴底部，且不应悬空、不受牵引力。在桥架的拐弯处应采取绑扎或其它形式固定。第5.2.1条第9款距信息点最近的一个过线盒穿线时应宜留有不小于0.15m的余量第5.2.1条第10款施工单位检查评定结果专业工长（施工员）施工班组长项目专业质量检查员：年月日理（建设）单位验收结论专业监理工程师：（建设单位项目专业技术负责人）年月日
