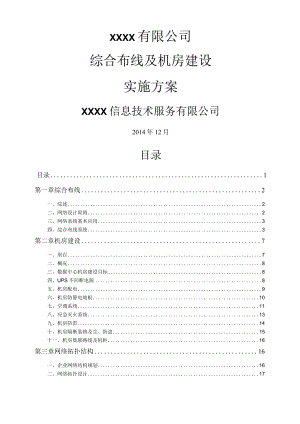

XXXX有限公司综合布线及机房建设实施方案XXXX信息技术服务有限公司2014年12月目录目录1第一章综合布线2一、综述2二、网络设计原则2三、网络系统基本应用3四、综合布线系统3第二章机房建设7一、刖百7二、概况8三、数据中心机房建设目标8四、UPS不间断电源8五、机房配电9六、机房防静电地板10七、空调系统11八、应急灭火系统13九、机房防雷14十、机房隔断装修及尘、防盗15十一、机房集联路线及机柜16第三章网络拓扑结构16一、企业网络结构规划16二、网络拓扑设计17第四章设备选型17一、网络设备选型17二、服务器选型20第四章报价24第一章综合布线一、综述本次综合布线工程包括XXXX有限公司主办公楼层、生产创造厂区网络布线、信息模块布放、布线集联等工程,其功能和设计具有现代信息化系统的设计理念。系统设计紧紧环绕提供更多、更好的服务，满足前瞻性、可靠性、实用性、经济性的基本要求。本系统采用开放式的系统结构，以保证系统易于操作和维护,并可灵便地、以较低的成本实现升级。二、网络设计原则2.1人性化在网络系统的设计，通过对建造信息智能化技术的合理运用，充分体现二十一世纪建造的第一需要，借助网络系统的完善设计，为工作人员提供人性化的智能化环境。2.2集成性强充分发挥本公司的经验优势,设计中做到各子系统有机结合，信息共享，相互联动，使企业的投资获得最大限度的回报。2.3定位恰当主要设备选用国内知名及性价比较高的产品，恰当的设计使办公楼及厂区的硬件设施达到国内优良水平。2o4设计灵便、可靠通过加施有效的防范手段和设计适当的系统冗余，最大限度地提高系统的可靠性，保证信息采集的完整性和对控制指令的有效执行，为甲方提供一套性能价格比最优的建筑智能化系统。三、网络系统基本应用在企业网建成的同时,基于该网络的应用也应到位，其中包括：OA应用、ERP应用和InternetZlntranet应用.3.1OA应用OA软件解决企业的日常管理规范化、增加企业的可控性、提高企业运转的效率等基本问题，范围涉及日常行政管理、各种事项的审批、办公资源的管理、多人多部门的协同办公、以及各种信息的沟通与传递。可以概括的说，OA软件跨越了生产、销售、财务等具体的业务范畴,更集中关注于企业日常办公的效率和可控性。3o2Intranet应用XXXX有限公司可建立公司内部信息网站，为公司内部所有网上用户提供生产调度、产品营销、物资供应、商情信息、安全生产、科技动态、生产技术、环境保护等信息服务。企业内部各部门可通过内部网站实现企业内部信息交流，主动地获取信息和提供信息。3. 3Internet应用Intemet作为信息交流的基础设施，对信息技术的发展，信息市场的开辟，以及信息社会的形成都起着十分重要的作用.XXXX有限公司所构造的网络正是通过Internet将企业内部与外界连接起来。这样企业可为泛博客户提供他们所关心的有关信息；在网络上提供WW,E-mail等服务.该网站可以包括：综合信息、科技信息、企业动态、市场信息等栏目，内容可涉及公司生产经营、科研生产、产品价格和市场营销等方面.并为电子商务打下基础。四、综合布线系统4.1系统概述本综合布线系统(PremiSeSDistributedSystem,简称PDS)采用模块化设计和分层星形拓朴结构。PDS是一种集成化通用传输系统，在楼宇和园区范围内，利用双绞线或者光缆来传输信息,可以连接电话、计算机、会议电视和监视电视等设备的结构化信息传输系统。PDS使用标准的双绞线和光纤,支持高速率的数据传输。PDS使用物理分层星型拓扑结构，积木式、模块化设计，遵循统一标准，使系统的集中管理成为可能，也使每一个信息点的故障、改动或者增删不影响其它的信息点，使安装、维护、升级和扩展都非常方便，并节省了费用。4. Io1工作区子系统工作区子系统是指从信息插座到工作设备之间的布线子系统，即从标准的RJ45型信息插座延伸到各个具有非标准的或者标准接口的工作设备之间的布线系统，由连线和信息插座所组成。信息插座选用符合EIA/TIA568标准的信息插座.4. Io2水平子系统水平子系统主要是由超五类/六类8芯非屏蔽双绞线（UTP）组成,水平子系统将干线子系统路线延伸至用户工作区，并端接在信息插座上，在施工完成后，水平子系统也相对固定。因此,这要求我们在设计时需考虑以下几个方面：水平线缆的类型使用高性能超五类/六类非屏蔽双绞线（UTP）,不仅支持语音还支持1001000Mbps及以上高速数据传输等多媒体应用.水平线缆的敷设在布线系统中，在管沟或者墙内埋管或者敷设桥架或者穿线管,容纳水平线缆.4. Io3垂直干线子系统垂直干线子系统部份提供了建造物中主设备间与分设备间的干线电缆、光缆，及其路由。40. 1.4管理子系统管理子系统包括用于连接主干的配线架、UTP跳线、光纤跳线以及用于本地的布线设备。应对楼层设备机柜、各单体建造机柜（IDF）和工作区的配线设备、线缆、信息插座等设施，按一定的模式进行标识和记录，需满足以下功能：1）综合布线的每条电缆、光缆、配线设备、端接点均应给定惟一的标志.标志中包括名称、颜色、编号、字符串或者其他组合；2）配线设备、缆线、信息插座等硬件均应设置不易脱落和磨损的标识，并有详细的书面记录和图纸资料；3）电缆和光缆的两端均标明相同的编号：4）楼层设备机柜、各单体建造机柜（IDF）的配线设备采用统一的色标区别各类用途的配线区。综合布线分节点根据建造区域分布普通设在办公楼。4oIo5设备间子系统设备间子系统的计划与装置，必须确保信号衰减及串扰降到最低，在编排方面，务求井井有条，一目了然，令用户可容易管理。机柜的前/后应留有足够空间，以供开/关机柜门。因为设备间集中大量的线缆，同时为了日后管理及添加线缆上的方便，普通都考虑安装防静电地板，线缆从底部进入设备间，走在防静电地板之下，再从机柜的底部直伸出防静电地板，直接进入机柜。4.1. 6建造群子系统建造群子系统由连接各建造物之间的线缆、建造物入口布线设备和相关跳线等组成。它将一个建造物中的通信电缆延伸到建造群中此外建造物内的通信设备和装置上。它包括地下电缆管道（或者直埋）敷设的通讯电缆和光缆。布线产品图例模块化信息口RJ45J接头双绞线模块配线架光纤配线架光纤跳线4o2需求分析 采用超五类非屏蔽系统，本次布线只考虑网络布线,不包括电话，原有布线系统保留，作为语音通信及应急备用电路。 按照房间面积布置信息点，每一个标淮房间布*个信息点，主办公楼东西长*米，宽*米，层高*米，共*层，*大楼东西长*米，宽*息点待定为30个，合计共有信息点约100个. 建造为老式框架结构，楼道有吊顶，吊顶内有强弱电桥架，所有布线均走吊顶内弱电桥架，房间内采用走明槽明盒的布线方式，布线中采用隔壁房间打过墙洞的方式，最大限度的保护原有装修的设施不被破坏. 机房设置在*房间,位置比较挨近弱电井，采用分丛汇聚，每层路线汇聚 为保证综合布线系统的稳定性，垂直系统采用多模室内光纤进行铺设。4o3线材及配件选型本系统采用网络布线产品，该公司是全国较大的电子、电气连接件创造及供应商，在全国各地设销售部门及售后服务部门，产品在通信、器件及布线产品领域处于率先地位，为整套综合布线系统提供各类模块和双绞线产品和全面服务。4.4网络结构本方案在信息机房内设置核心交换机，主楼各楼层设置楼层交换，楼层交换与核心交换机选用室内多模光纤连接，各楼层房间终端信息点汇聚至楼层网络机柜内；办公大楼、厂房通过多模室外光纤由核心机房引出至相应机房。4o5系统主要设备技术参数A超五类四对非屏蔽双绞线超五类双绞线采用独特的生产工艺技术，提高了超五类电缆的同芯度，铜导体的直径公差在0.0002mm以内,绝缘外径偏差在0«Olmm以内，同芯度达到96%以上，提高了电缆的回波损耗性能。超五类双绞线实心裸铜导体直径为24AWGo参数： 超五类Cat5E类标准 高性能的高速电缆,支持带宽350MHZ 可以支持千兆以太网的应用 线规：24AMG,外径：5.3mm（TCL5。2）,分量：31kgkm,绝缘层：0。20mm,外皮：O061mm, 最大承受拉力：IL4kg,断裂牵引张力：41kg,运行温度：一25至60oC 电气参数NVPiOo69,最大直流电阻：9。38ohms100m, 最大不平衡电容（线对接地）：131.2PF/100mA超五类信息插座TCL超五类信息插座超过TIA/EIA-568A以及ISO/IEC11801超五类模块性能要求。TCL超五类信息插座符合诸如千兆以太网、100BSE-Txs155MbpsATM,100MbpsTP-PMD,ISDN,摹拟（宽带，基带）及数字图象、摹拟或者数字语音VoIP）等所有目前和拟议中的网络应用的性能要求。清华同方超五类信息插座可采用T568A或者T568B任一接线方式进行端接。参数: 长：2cm宽：2cm深:3Cm50um镀金层 塑料:高强度防火，UL94V-0热塑，可接22-24号线规 运行温度：一40至66oC 支持5/6类应用，可以在标准面板上以90度（垂直）安装 特殊的工艺设计提供至少750次重复插拔 可以在标准面板上以90度（垂直）或者45度角的倾斜度安装 T568A和B布线通用标签 最小绝缘阻抗:50OmQ 最小绝缘耐压触点到触点60Hz：1000VACRSM 最大触点阻抗：20mA超五类配线架本方案推荐采用TCL超五类配线架，信息模块和配线架框体独立分开，既方便检修，又可按照实际数量增减信息模块，节约成本,保证了快速端接,运用通用标签支持T568和T568B端接线序，50um镀金层，保证其多次插拔后的良好导通性,用于19标准机柜，高度IUoA超五类跳线为保证系统连路的超五类传输，数据跳线我们选用TCL超五类机制高速跳线。性能稳定，插拔跳线更容易，同时支持5类和5e类解决方案，符合IS0/IEC11801及TIA/EIA568B超五类标准,长度可供选择：lm2m3m5mo第二章机房建设一、前言数据中心基础设施的建设，很重要的一个环节就是计算机机房的建设，计算机机房工程不仅集建造、电气、安装、网络等多个专业技术于一体，更需要丰富的工程实施和管理经验，计算机机房设计与施工的优劣直接关系到机房内计算机系统是否能稳定可靠地运行，是否能保证各类信息通讯畅通无阻的关键.计算机机房既要保障机房设备安全可靠的正常运行，延长计算机系统使用寿命，又能为系统管理员创造一个舒适的工作环境，能够满足系统管理员对温度、湿度、洁净度、电磁场强度、噪音干扰、安全保安、防漏、电源质量、振动、防雷和接地等的要求，所以，一个合格的现代化信息机房，应该是一个安全可靠、舒适实用、节能高效和具有可扩充性的机房.二、概况拟改造成国家标准机房，作为数据与网络管理中心。中心机房按功能划分为网络机房、配电区、气体灭火区等，本方案按照机房中放置4个机柜设计（包括服务器机柜2个，网络机柜2个），具体机房布设及主要设备设施摆放等见如下机房平面示意图：三、数据中心机房建设目标设计目标分析如下：机房建设将按照标准机房进行建设；机房建设及装修设计满足机房防尘、防潮、抗静电等机房环境需求；机房供配电系统设计将满足机房高质量、持续、稳定供电需求；机房精密空调系统设计将满足机房温度调节、湿度调节、风量调节等需求；机房安全系统设计将满足机房防盗、电源防雷、应急灭火等物理安全需求；机房环境监控设计将满足机房实时监控需求。四、UPS不间断电源4.1配备UPS不间断电源的必要性由于信息技术的发展，网络已成为人们生活和工作中不可或者缺的部份，构成网络的数字机房的供电可靠性已经成为关键，而机房的可靠供电又是重中之重，UPS就是为了解决不间断供电而设置的,IPS的三大基本功能：稳压，滤波，不可间断.在市电供电时，它是稳压器和滤波器的作用，以消除或者削弱市电的干扰，保证设备正常的工作；在市电中断时，它又可以通过把它的直流供电部份（电池组）提供的直流电转化为完美的交流电供负载使用，其中由市电供电转电池供电普通为O时间切换，这样就使负载设备在感觉不到任何变化的同时保持运行，真正保证了设备的不间断运行。此外，精密的网络设备和通信设备是不允许电力有间断的，以服务器为核心的网络中心要配备UPS是不言而喻的，即使是一台普通电脑，其使用三个月以后的数据文件等软件价值就已经超过了硬件价值，因此为防止数据丢失而配备UPS也是十分必须的。4。2设备选型及参数UPS产品的功能在于保障，对用户而言UPS往往是保护设备与数据安全的最后防线，相比其他产品“可靠性与品质”对UPS具有更重要的意义，而惟有长期建立起来的名牌产品才干有这样的实力.本方案机房设置服务器机柜2个，网络机柜2个，按照服务器机柜平均每一个功率2000W,网络机柜平均每一个功率IOOOw进行计算，本方案机房中服务器及网络设备总功率为2KW*2+1KW*2=6KW,考虑增加设备及扩建机房,本方案选用IOKVA的UPSe雷迪司（LADIS）GlOK在线式UPS参数主要参数类型在线式电源i额定输出容量8000瓦/10()0OVA输入电压范围IlOV-300V输出电压范围200V-240V市电浪涌保护具备长442mm宽190nm高668mm分量55kg面板显示液晶显示屏幕,所有运行参数一目了4八4.3UPS单机系统图图例采用三相五线制单机系统可靠性基本的可靠性，带旁路的UPS,当UPS浮现故障时，UPS将逆变输出变为旁路输出,即由市电直接供电。五、机房配电5o1动力、辅助电源及市电照明配电机房的动力、辅助电源及市电照明部门的供电由动力配电柜负责，动力配电柜负责机房空调设备、机房辅助插座、机房照明的供电.配电系统采用三相五线,交流50HZ配电柜，配电柜安放在UPS配电间内,配电柜安装完毕后，进行编号，并标明箱柜内各开关的用途以便于操作和检修，同时.，配电柜内留有备用电路，做为机房设备扩充时用电。5o2插座机房内用插座分为两大类，UPS插座和市电插座，主机房的机柜插座为UPS插座，市电和应急电源的插座可以设计为墙插座，机柜、消防、监控和机房数据中心系统提供的电源都由UPS插座提供，每一个房间都要考虑应急电源盒备用插座,方便事故应急和维修。所有市电、应急电、事故照明、消防、空调、备用电源等电源都单独分相走电。本方案设计机柜下UPS插座为12个（包括预留）。服务器、网络机柜都采用机柜专用PDU插板，同时每一个机柜独立享用电源,不与其他机柜共用电源.5。3电缆机房用电全部由机房配电间电缆（电线）选择国标电缆（电线）.主干进线为YJV4*50+35平方,每一个插座的源线用4平方，灯线采用2。5平方电源线.六、机房防静电地板6o1安装防静电地板的必要性计算机房的防静电技术，是属于机房安全与防护范畴的一部份.由于种种原于是产生的静电，是发生最频繁，最难消除的危害之一。静电不仅会对计算机运行浮现随机故障,误动作或者运算错误，而且还会导致某些元器件，如CMOS.MOS电路，双级性电路等击穿和毁坏。此外，静电对计算机的外部设备也有明显的影响。机房工程建设的技术施工中，机房地面工程是一个很重要的组成部份。机房地板普通采用防静电活动地板,当它接地或者连接到任何较低电位点时，使电荷能够耗散，电阻在1.0xl05-10之间.6o2防静电地板的优点使安装简单化，并为以后设备配置的改变和扩充提供了较大的灵便性；机房内设备可通过防静电地板下进行自由的电气连接，便于敷设和维护,使机房整洁美观；可以保护各种电缆、电线、数据线及插座，使其不受损坏；机房可以利用地板下空间做为空调的静压风库,获得满意的气流组织。无论计算机设备安装在什么位置，都可以通过防静电活动地板的风口得到空调后的空气；有利于设备底部的维修、维护；消除了电缆外露对人体的危害;可以利用防静电活动地板的可调性，消除真地面的不平度，保证机房地面的整体水平度；能使静电荷漏泄至地，并反射电磁辐射。6.3推荐产品信息机房地板铺设高度为0250.3米，为线缆和强弱电管道预留空间，考虑到产品质量与美观，本方案推荐机房地板采用（防静电陶瓷砖是一种新型防静电材料，克服当前使用的，如环氧和三聚氧氨、PVC防静电涂料、地板、防静电橡胶板等高份子材料易老化、不耐磨、易污染、耐久性和防火欠佳的问题。克服以上防静电材料缺点，兼容了陶瓷墙地砖优点，具有美观耐用、防火、防滑、抗压、耐磨、耐腐蚀、防污、防水防渗透、放辐射性低、环保卫生易于施工，是一种永久性防静电，具有高档艺术装饰效果的一种功能性陶瓷砖。），同时在地板下方在UPS区域加装金属底座用于加固、分载UPS的承重问题。远航陶瓷全钢防静电地板详细参数主要规格防静电地板类型陶瓷全钢防静电地板均布载荷>12500N机械性能极限集中载荷：12500N极限偏差：0o2mm系统电阻10万T亿欧姆极限偏差（mm）规格尺寸<0o2600×600×40mm七、空调系统7o1选择机房专用空调的必要性机房使用的空调对出风口温度有严格的要求。当出风口温度低于8时,空气中的水蒸气就是凝结成水滴，这会造成对离出风口较近的设备的微电路短路。机房精密空调其出风口温度设计在10-14°C,而不是舒适型空凋的6-8,有效避免了冷凝水的问题。同时,为了保证机房的整体降温问题，精密空凋的换气次数在每小时3060次（对应的,舒适型空调的换气次数每小时在515次），高效率的换气能力保证了机房温度的调节精度在,感应点在整个机房,温度无波动.于是，机房专用空调是保证机房设备能够连续、稳定、可靠的运行必要条件，能够排出机房内设备及其它热源所散发的热量，维持机房内恒温恒湿状态，并控制机房的空气含尘量。同时，机房精密空调系统具有送风、回风、加热、加湿、冷却、减湿和空气净化、全年不间断持续运行的能力，而这些能力是传统空调远远不能达到的.7o2机房专用空调的特点大风量,小熔差，高显热比与相同制冷量的舒适空调相比，机房专用空调的循环风量约大一倍,相应的焰差惟独一半,机房专用空调运行时通常不需要除湿，循环风量较大将使得机组在空气露点以上运行，有利于稳定机房的温、湿指标；机房专用空调能够适应机房的幅度较大的热负荷变化，以使元器件工作在所要求的环境条件之中,保证电路性能的可靠性；送风回风方式多样，能充分与计算机主机散热形式一致，从而大大提高空调效率;两级过滤，机房专用空调内设有初、中效两级过滤器，使机组送出的冷气达到一定的净化能力，以满足洁净度的要求；可靠性高，具有报警功能、自我诊断功能、后备机组管理功能；全年制冷运行，多数机房专用空调能在室温降至一15以下时仍能制冷运行。7o3推荐型号及具体参数本方案推荐选用海尔基站空调KFR-120LWo（功率计算：按照机房装有2个服务器机柜，每一个机柜设备功率2000w,2个网络机柜,每一个机柜设备功率1000w,建造面积30每平方米建造负荷120w计算，2000w*2+1OOOw*2+120w*30=9。6Kw）海尔基站空调KFR-120LW详细参数主要参数设备类型柜机精密空调应用中、大型交换机房和挪移机房，计算机房和数据中心（IDC）高科技环境及实验室，工业控制室和精密加工设备，标准检测室和校准中心，UPS和电池室，生化培养室，医院和检测室制冷量12kW送风方式上送风外形尺寸600×350×1850mm设备分量59Kg迎风面积（平方米）41i2（含）-60i2（含）室内风机数量（个）1空调功率风机总额定功率5匹八、应急灭火系统1.1 设计依据气体灭火系统设计规范GB503702005；气体灭火系统施工及验收规范GB50263-97；火灾自动报警系统设计规范GB50116-98；火灾自动报警系统施工及验收规范GB50166-92；1.2 推荐系统本方案推荐采用本设计均按全淹没灭火方式设计,设计溶度8%,设计喷放时间小于8秒钟.1.3 灭火系统的启动方式火灾自动报警系统温和体灭火控制柜对灭火系统有以下三种启动方式：a、自动控制：将报警控制柜上控制方式选择键拔到“自动位置,灭火系统处于自动控制状态，当保护区域发生火情，火灾探测器发出火灾信号，报警控制柜即将发出声、光报警信号,发出联动指令，关闭联动设备，经过30秒延时,发出灭火指令，打开与保护区域相应的电磁阀释放启动气体，启动气体通过启动管道打开相应的选择阀和容器阀释放灭火剂，实施灭火；b、（电气）手动控制：将灭火控制柜上控制方式选择键拔到“手动”位置，灭火系统处于手动控制状态,当一保护区域发生火情，可按下手动控制盒或者控制盘上启动按钮，即可按规定程序启动灭火系统,实施灭火。在自动控制状态，仍可实现（电气）手动控制；C、机械应急手动启动：当一保护区域发生火情，灭火控制柜不能发出灭火指令时，应即将通知所有人员撤离现场，关闭联动设备，然后拔出与保护区域相应的电磁阀上的安全销，压下圆头把手打开电磁阀，释放启动气体，即可打开相应的选择阀、容器阀,释放灭火剂，实施灭火。如果此时遇上电磁阀维修或者启动钢瓶充换启动气体,或者其他原因不能开启相应的选择阀、容器阀时，应即将按下列程序进行：第一、打开与保护区域相应的选择阀手柄；第二、按下任一容器阀上的机械应急启动手柄打开容器阀，释放灭火剂，实施灭火；当发生火情报警，在延时时间内却发现有异常情况下不需启动灭火系统进行灭火时，可按下紧急住手按钮，即可住手灭火。1.4 相关技术参数七氟丙烷钢瓶数据无管网七氟丙烷柜数据型号已改为GGQ七氟丙烷容器阀及压力反馈装置七氟丙烷单向阀启动容器阀喷嘴九、机房防雷9o1设计思想依据国家防雷相关标准，我们从机房接地、机房内等电位连接、机房路线分级防浪涌保护等方面对该机房进行综合防护。总的防雷保护设计方案按机械化信息机房的规模、重要程度、实际情况实施各自的防雷保护工作。1.5 防雷系统为臧化信息机房装有PC服务器，交换设备及路由器，光端机，协议转换器等设备.服务器内安装有小型数据库；我公司建议对机房实行二类机房的防雷保护，电源采用二级组合防雷保护，同时机房内设备用均压环做等电位连接并要在通信路线中安装相应的防雷器做重点保护。电源防雷保护电源二级保护主要是确保二级机房电源系统的防雷安全，包括对UPS的保护。采用二级保护有利于雷电流的释放,把雷击电流逐级衰减,使之对对电源的危害降到安全范围内。第一级电源保护主要针对计算机中心机房的供电保护，从大楼总配电到了机房普通都设有独立分开关控制，第一级防雷器就并联安装在独立分开关的输出端，也就是UPS的进线端。第一级防雷保护采用国际标准的C级保护HWC60/3+1防雷箱，可以阻挡最大60K(820us)的雷电流入侵,反应速度小于25ns,保证了机房开关电源、UPS等设备的防雷安全,使房的电源系统在受到雷击时，不会受到损坏.第二级的电源防雷保护主要采用国际标准的D级保护HWD20/2防雷箱,放电流20K(820us),反应速度小于1ns.并联安装在重要设备的前端，做设备级的电源防雷保护，使雷电感应电压下降到小于U25KV,这样可有效的保证到重要设备的电源安全。说明：1、电源一、二级系统防雷设备安装在分配电箱、微电子设备电源前2个位置,也可以称为二级防雷。2、图例：2三相并联防雷箱,3-UPS机柜,4一单项防雷箱,5设备机房内等电位连接机房的等电位措施主要是减少各设备之间由于点位不均导致的设备间放电而造成的设备损坏。主要做法是在具备静电地板的机房内在静电地板下采用铜箔或者铜编织带将静电地板下进行敷设。等电位连接实例图十、机房隔断装修及尘、防盗10 o1不锈钢玻璃隔断考虑到信息机房的防尘、防盗、采光、美观等因素，本方案建议在信息机房内加装不锈钢玻璃隔断，在挨近窗子15M处用不锈钢玻璃隔断隔出部份房间当做信息机房配电间使用，配电间内用不锈钢玻璃隔断隔出2个小房间，分别用于放置UPS蓄电池和机房总配电柜。11 O2隔热断桥铝玻璃窗信息机房加装隔热断桥铝结构窗子，已达到良好的机房防尘效果。10.3防盗门信息机房原有木门更换为防火防盗门，以到达机房防盗效果。10O4防静电地板建议UPS配电间同样铺设防静电地板，以便可以利用信息机房精密空调保证UPS配电室内的恒温恒湿，从而有效保护相关设备及延长相关设备使用寿命。十一、机房集联路线及机柜为保证信息机房机柜与机柜间设备的有效连接，在进行机房建设时，在各个机柜间应预留相应集联路线，以保证机柜与机柜间设备的正常有效连接，并在设计集联路线时应充分考虑以后设备的增加，多预留出集联路线。本方案考虑到机房以后扩展,故机房集联路线选用六类线材，已达到千兆网络需求.本方案设计新增2个服务器机柜(IOOO*600*2000)用于放置机架式服务器、机架式KVM等设备，2个网络机柜(600*600*2000)用于配线，放置交换机、路由器、防火墙、监控设备等。第三章网络拓扑结构一、企业网络结构规划我们将XXXX有限公司主办公楼和厂区的内部网络设计为两级层级：(1)接入层(2)核心层这样规划一是能够有良好的层次感，利于实现较为复杂的网络功能要求;二是这样分层能够使每层的功能较容易实现也较清晰；三是采用这种分层方式可以支持较大的网络规模便于企业网的升级扩大。1o1接入层接入层主要作用是使各个信息节点接入内部网络,实现互联。接入层部署在各个分部，为使各终端更方便连接网络，接入层应具有和节点距离短易操作，可扩展等特点。1.2核心层核心层：核心层的功能主要是实现骨干网络之间的优化传输,骨干层设计任务的重点通常是冗余能力、可靠性和高速的传输。网络的控制功能最好尽量少在骨干层上实施。核心层向来被认为是所有流量的最终承受者和汇聚者，所以对核心层的设计以及网络设备的要求十分严格.核心层设备将占投资的主要部份.核心层需要考虑冗余设计。二、网络拓扑设计第四章设备选型一、网络设备选型1.1设备选型原则代表目前国内网络系统设备的先进水平。具备较强的安全性。具备优良的RAS性能一一可靠性、可用性、可维护性。具备优良的可扩充性和升级能力.具备优良的性能价格比，根据现在的需求和可以预见的需求增长情况设计网络,不追求空洞的技术先进性，避免追求高档和最新技术花费的巨大代价。华为目前是国内网络业界知名品牌和比较大的研发厂家，是项目可持续应用的投资保护和规避厂家风险的首选。众所周知：任何一个项目的选型都存在产品风险和原厂家的风险。之前大家可以看到,许多项目从投资预算的角度考虑采用第二流和第三流的厂家产品，比如：港湾、INTEL等网络产品，后来原厂家或者被收购或者产品停产，其产品存在的缺陷无法解决、后续无法保修和维护、无法进行扩容和升级，造成这些用户不得不废弃原有产品,重新购买第一流厂家的产品，反而形成为了极大的投资浪费.作为应用最为广泛的网络软件，华为IOS软件系列在国内不同规模的系统上发挥着重要作用，其范围从小型家庭办公网络到最庞大的电信运营商网络。基于以上原则,我们为XXXX有限公司网络建设选用华为公司的系列产品，以确保网络实用与性价比。1O1O1核心层交换机选型主要参数品牌华为(HUAWEI)型号5700-28P-LI-AC交换机类型机架式交换机端口24MAC地址表支持MAC地址自动学习和老化传输速率10/100/1OOOM外观尺寸442×220×43.6特性千兆网管型交换机1O1O2接入层交换机选型主要参数交换机类型接入交换机应用层级二层交换方式存储一转发背板带宽(GbPS)32GbPS包转发率>o6MppsVLAN支持支持IEEE802.1Q(VLAN),整机支持4K个VLAN芝持基于端口的VLAN支持基于MAC地址的VLANMAC地址表8k网络标准EEE802o3,802.3u,802.3ab,802。3z,IEEE802.3x,IEEE802o1Q传输速率(MbPS)10/100/1000端口类型24个10/1OOBase-TX,2个千兆Combo口(10/100/1OOOBase-T或者100/1OOOBase-X)模块化插槽数2个是否支持全双工全、半双工网管支持可网管型1O1O3核心路由器选型主要参数路由器类型企业级路由器端口结构模块化网络协议支持静态路由，支持RIPv2,OSPFv2,BGP-4,IS-IS等动态路由协议控制端口Console扩展插槽有扩展插槽8条网络管理支持SNMP管理CiscoclickstartVPN支持QoS支持综合二层、三层和四层信息的分类，提供强大的分类规则,流量监管,流量整形，拥塞控制和拥塞避免等功能，支持CAR,PQ,CQ,WFQ,CBWFQ,WRED,RED等QoS机制,提供基于DiffSerV的完善QOS保证内置防火墙内认证标准支持802oIX端口安全支持本地和RadiUSAAA认证支持状态防火墙，安全域,ACL,ALG,NAT支持IPSeCVPN,IKEv2,SSLVPN,DES,3DES,AES,RSA支持L2TP,GRE,URPF,SSH支持DDoS防攻击,ARP防攻击支持IPS/AntiVirus/AntiSpanVURLFiIteringP2P阻断和限流/IM阻断等UTM特性电源电压AC100-240V,5060Hz功耗54W1O1O4集线器选型主要参数型号D-LinkDFE-2624x集线器类型100兆以太网集线器端口参数D-LinkDFE-2624x集线器端口RJ-45端口数24个可堆叠性是网络参数D-LinkDFE-2624x传输速率10/1OOMbps网络标准IEEE802.3,IEEE802o3u网管功能无电器功能D-LinkDFE-2624x电源电压220V功耗30W1.1.5防火墙选型主要参数型号SG2130SG2160USG2210固定接口1XFEWAN+8×FELAN扩展槽位1×MIC2XMIC接口模块类型MIC：1XFE(RJ45)、5×FE(RJ45)>1XE1、1XCE1、1XWiFi>1XSA>2×SA>1×ADSL2+4G.SHDSL°bis、2×G.SHDSLobis、1×G.SHDSL.)is、3G-WCDMA、3GCDMA2000、3G-TD-SCDMADMIC:8×FE(RJ45)+2×GE(RJ45)USB扩展：3G-WCDMA,3GCDMA2000.3G-TDSCDMAIPS入侵谨防系统支持（系统漏洞，未授权下载，欺骗软件，间谍/广告类软件，协议识别等）AV防病毒系统支持（文件识别及筛选，高效病毒扫描，10万以上的病毒签名库）AS反垃圾邮件系统支持（本地黑、白名单，远程实时黑名单、内容过滤、关键字过滤、附件类型、大小、数量等）URL过滤系统支持6500万网站识别（黑白名单过滤，远程分类过滤，自定义分类过滤、搜索引擎关键字过滤等,支持恶意URL)应用管理支持IOO0+协议识别与管理，涵盖所有主流应用协议，如:QQ,网易泡泡，阿里旺旺,PPStream,PPLivef迅雷,电驴，同花顺，大智慧，MSN,GoogIeTaIk,outube,Facebook,BitTorrent,eMule,Skype等等。VPNIPSecVPN/SSLVPN/MPLSVPN路由特性IPv4：静态路由、RIP、OSPF、BGP.IS-ISIPv6：RIPng、OSPFv3.BGP4+、IPv6IS-IS、IPv6RD.ACL6电源电压100240V功耗54W二、服务器选型2.1设备选型原则近几年，随着企业规模的不断提升，企业同行业之间竞争的愈加激烈，企业对服务器的需求越来越大.因此，为了保证一个持续、高效、稳定的运营环境，企业须采用高性能的服务器，但出于性价比考虑，推荐企业组装机架式服务器.根据硬件需求,稳定性,处理器性能，网络吞吐量，硬盘容量，管理性，价格等，推荐以下机架式服务器参考.2.1o1应用程序服务器选型主要参数品牌IBM系列Systemx3250M4服务器型号2583i16类别INTEL平台结构机架式CPU类型E31220CPU频率(MHZ)3.1GCPU二级缓存8MB芯片组IntelC202图形卡集成显卡嵌入式网络控制器集成InteI双口1000M内存类型DDR3内存大小2GB最大内存容量32GB内存插槽数4硬盘大小OGB(最大6TB)硬盘类型SATA内部硬盘位数2磁盘阵列卡标配主板集成RaidO,1,10光驱无电源350W固定式尺寸430mm*560mm*43mm分量9o24-10o67rKG系统支持Linux、Windows其他前端接口：2个USB口后边端口：1个CoM端口、1个VGA、4个USB、2个RJ45扩展性：1个PCIExpressGen2x16（电气x8）,1个x8,1个x4,1个x1,可支持Gen3工作温度10o0oCto35.0oC储存温度10o0oCto43o0oC2。1。2数据库服务器选型主要参数品牌惠普（HP）系列ProLiantDL120G7服务器型号628692-AA1结构机架式CPU类型IntelXeonE31240CPU频率(MHZ)3。3GHzCPU二级缓存8MB芯片组IntelC200图形卡集成显卡嵌入式网络控制器集成2个NCII2i千兆以太网适配器内存类型DDR3UDIMM内存大小4GB(2*2GB)最大内存容量32GB(4*8GB)内存插槽数4硬盘大小0GB(最大12TB)硬盘类型3o5英寸热插拔SATA内部硬盘位数4磁盘阵列卡标配P212i阵列卡带256MB缓存,支持RaidO,1,10光驱无
