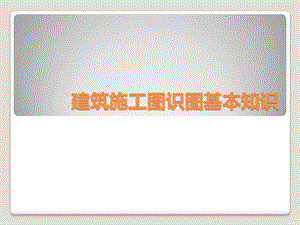

建筑施工图识图基本知识.pptx

建筑施工图识图基本知识,目录：一 施工图的定义及内容二 如何看建筑施工图三 建筑施工图相关知识,第一部分：施工图的定义和内容：1 施工图的定义：表示工程项目总体布局，建筑物的外部形状、内部布置、结构构 造、内外装修、材料作法以及设备、施工等要求的图样。2 施工图的作用：A 指导施工 B 编制施工图预算 C 安排材料、设备 D 非标准构件的制作 3 施工图的内容：A 图纸目录（既首页图）B 设计总说明 C 总平面图 D 建筑施工图 E 结构施工图 F 设备施工图 G 电气施工图,第一部分：施工图的定义和内容图纸目录：,图纸目录：说明该项工程是由哪几个工种的图纸所组成的，各工程图纸的名称、张数和图号顺序，目的是为了便于查找图纸。,图纸张数,图纸顺序,图纸名称,图幅,第一部分：施工图的定义和内容总平面图：,总平面图：1 总平面图的作用：用于建筑物的定位、定标高，施工放线，土方工程和施工现场布置。2 总平面图的内容：a 新建房屋的平面形状、尺寸、标高、层数、出入口等。b 用地范围，新建房屋和原有房屋、构筑物的间距。c 新建房屋室内外地坪标高、道路的标高，土方填挖与地面坡度，雨水排除方向等。d 用指北针表示房屋的朝向。e 有时还有水、暖、电的管线布置，道路庭园绿化的布置。,第一部分：施工图的定义和内容总平面图：,场地范围内已建建筑位置,新建建筑物形状、入口、层数、绝对标高等,项目用地范围,指北针,建筑定位、尺寸,第一部分 施工图的定义和内容：,建筑施工图：建筑平面图、立面图、剖面图、各种详图及门窗表、材料做法表。,结构施工图：基础图、各层顶板的平面、剖面、各种构件详图，构件数量表及设计说明。,设备施工图：包括给水、排水、采暖、通风各系统的平面图、轴测图和各种详图。,电气施工图：包括照明、动力和弱电的系统图、平面图及详图等。,第二部分 如何看建筑施工图：,施工图看图方式：1 先看图纸目录了解图纸类别和张数。2 按目录顺序通读一遍对房屋有一概略了解。3 按专业逐张进行阅读。阅读时：先整体后局部 先文字说明后图样 先图形后尺寸,第二部分 如何看建筑施工图：,施工图中的常用符号：1 定位轴线：是用来确定房屋主要结构或构件的位置及其尺寸的基线。用于平面时，称平面定位轴线（即定位轴线）。用于竖向时，称竖 向定位轴线。定位轴线之间的距离，应符合模数数列的规定。,水平方向采用阿拉伯数字，从左向右依次编写,垂直方向采用大写拉丁字母，从下至上依次编写，其中I、O、Z 不得使用，避免同1、0、2 混要淆。,第二部分 如何看建筑施工图：,施工图中的常用符号：定位轴线若干标法：,表示C号轴线之后附加的第1条轴线。,表示3号轴线之后附加的第2条轴线。,用于2个轴线,用于3个或3个以上轴线,用于3个以上连续编号的轴线,通用详图,第二部分 如何看建筑施工图：,施工图中的常用符号：2 尺寸：尺寸单位：（1）米（m）：用于标高及总平面图。（2）毫米（mm)：除标高及总平面图外。3 标高：定义：是标注建筑物某一部位高度的一种尺寸形式。标高符号：标高数字：,用于个体建筑标高,用于总平面图标高,基准面以上,基准面处,基准面以下,第二部分 如何看建筑施工图：,施工图中的常用符号：4 索引符号：,当一个图样无法清楚标出某一构建的局部结构时，需另见详图。为使详图与有关图相互呼应，查对方便，需在有关图和详图上使用索引符号，提示我们有对应的详图参考，便于查找与之对应的有关图。,第二部分 如何看建筑施工图：,施工图中的常用符号：5 指北针与风玫瑰：a 指北针：在总平面图和首层平面图中，用指北针表示建筑物的朝 向。b 风玫瑰：某地区多年平均统计的个方向吹风次数的百分比。一般 在总平面图中表示。,N,N,N,N,N,N,第二部分 如何看建筑施工图：,施工图中的常用符号：6 剖切符号：a 定义：表示剖切的位置、剖视方向及剖面编号。b 组成：剖切位置线、投射方向线、编号取为1-1剖面。,1,1,剖切位置线,投射方向线,编号,1,1,第二部分 如何看建筑施工图：,施工图中的常用符号：7 引出符号：用细实线引出后注明各层材料做法。,8 对称符号：表示此线两侧的形状做法完全一样但方向相反。,连接符号：以折断线表示两部分应该连接的部位。,第三部分 建筑施工图：,图纸特点：1 施工图中的各图样，主要是用正投影法绘制的。2 绘图比例较小，多采用统一规定的图例或代号来表示。3 施工图中的不同内容，使用不同的线型。,图纸内容：,第二部分 建筑施工图平面图,平面图的产生：假想用一个水平剖切平面 沿房屋的门窗洞口的位置把房屋切开，移去上部之后，对剖切平面以下部分所做出的水平投影图，称为建筑平面图，简称平面图。,移开,保留,投影（即平面）,第二部分 建筑施工图平面图,平面图的内容：（1）建筑物的朝向，平面形状和房间布局，交通空间位置；（2）建筑物的平面尺寸和轴线间距：柱距、跨度。（3）建筑物的结构形式；（4）主要建筑材料：钢筋混凝土柱，粘土空心砖墙。（5）门窗的编号、尺寸见门窗表；（6）变形缝的位置、作用；（7）散水、台阶的尺寸。,第二部分 建筑施工图平面图,台阶,门窗的编号、尺寸,建筑物的结构形式,建筑物的平面尺寸和轴线间距,建筑物的朝向，平面形状和房间布局,交通空间位置,第二部分 建筑施工图平面图,屋顶平面图内容：1、屋面的排水情况。如排水分区、天沟、屋面坡度、雨水口的位置等。2、突出屋面的物体。如电梯机房、水箱、检查孔、天窗、烟筒等。3、细部做法。如高出屋面泛水、天沟、变形缝、雨水口等。,第二部分 建筑施工图平面图,屋面的排水情况,突出屋面的物体,细部做法,第二部分 建筑施工图立面图,1 立面图的产生：建筑立面图是在与房屋立面平行的投影面上所作的正投影图。2 立面图的命名：a 以朝向命名:如北立面图、南立面图等。b 以正、背、侧命名：如正立面图、侧立面图等。c 以定位轴线命名：如A-A里面图等。,第二部分 建筑施工图立面图,3 立面图的内容：（1）建筑物的外形、高度、门窗、雨罩、台阶等的位置和形式。（2）建筑物的总高、层高、窗台高、窗高等尺寸。（3）室外地坪、室内地面及门窗的标高。（4）外墙面的装饰做法、勒脚的高度和做法。（5）变形缝的位置和做法。（6）雨水管的位置。,第二部分 建筑施工图立面图,建筑标高,细部构件,立面尺寸,门窗,建筑外轮廓,建筑材料标注,第二部分 建筑施工图剖面图,1 剖面图的产生：假想用一个正立投影面或侧立投影面的平行面将房屋剖切开，移去剖切平面与观察者之间的部分，将剩下部分按正投影的原理投射到与剖切平面平行的投影面上，得到的图称为剖面图。,移开,剖切面,剖面投影,第二部分 建筑施工图剖面图,2 剖面图的内容：主要表示房屋的内部结构、分层情况、各层高度、楼面和地面的构造以 及各配件在垂直方向的相互关系等内容。,房屋内部结构,分层情况,房屋配件，如：栏杆,地下室,各层高度,第二部分 建筑施工图详图,1 详图的产生：建筑平、立、剖反映了房屋的全貌，但由于绘图的比例小，一些细部的构造、做法、所用材料不能直接表达清楚，为了适应施工的需要，需将这些部分用较大的比例单独画出，这样的图称为建筑详图，简称详图。2 详图的内容：需要绘制详图包括：墙身详图、楼梯详图、门窗详图等。,第二部分 建筑施工图详图,墙身详图:建筑剖面图的局部放大图。主要表达地面、楼面、屋面和檐口等处的构造，楼板与墙体的连接形式以及门窗洞口、窗台、勒脚、防潮层、散水等细部做法。,第二部分 建筑施工图详图,楼梯详图：楼梯详图上应画出楼梯平面图、楼梯剖面图，某些细部仍未表达清楚的地方，还应针对这些局部进一步画出局部详图。,第二部分 建筑施工图,门窗表,建筑材料表,样图举例总平面图,样图举例平面图,样图举例立面图,样图举例剖面图,THE END谢 谢,
