操作系统文件管理.pptx

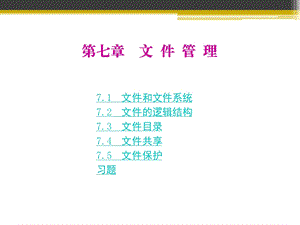

第七章 文 件 管 理,7.1 文件和文件系统7.2 文件的逻辑结构7.3 文件目录7.4 文件共享7.5 文件保护习题,7.1 文件和文件系统,文件系统的管理功能是将其管理的程序和数据通过组织为一系列文件的方式实现的。而文件则是指具有文件名的若干相关元素的集合。元素通常是记录，而记录又是一组有意义的数据项的集合。可见，基于文件系统的概念，可以把数据组成分为数据项、记录和文件三级。,7.1.1 数据项、记录和文件,1 数据项在文件系统中，数据项是最低级的数据组织形式，可把它分成以下两种类型：(1)基本数据项 是描述一个对象的某种属性的字符集，是数据组织中可以命名的最小逻辑数据单位，又称为字段。(2)组合数据项 由若干个基本数据项组成，简称组项。,2.记录记录是一组相关数据项的集合，用于描述一个对象在某方面的属性。一个记录应包含哪些数据项，取决于需要描述对象的哪个方面。由于对象所处的环境不同可把他作为不同的对象。,3文件文件是指由创建者所定义的、具有文件名的一组相关元素的集合，可分为有结构文件和无结构文件两种。,图7-1 文件、记录和数据项之间的层次关系,7.1.2 文件名和类型,1.文件名和扩展名(1)文件名(2)扩展名,2.文件类型1)按用途分类 系统文件、用户文件、库文件2)按文件中数据的形式分类 源文件、目标文件、可执行文件3)按存取控制属性分类只执行文件、只读文件、读写文件4)按组织形式和处理方式分类普通文件、目录文件、特殊文件。,7.1.3 文件系统的层次结构如图7-2所示，文件系统的模型可分为三个层次：最底层是对象及其属性，中间层是对对象进行操纵和管理的软件集合，最高层是文件系统提供给用户的接口。,图7-2 文件系统模型,1.对象及其属性文件管理系统管理的对象如下：(1)文件(2)目录(3)磁盘(磁带)存储空间,2.对对象操纵和管理的软件集合该层是文件管理系统的核心部分。文件系统的功能大多是在这一层实现的，其中包括有：对文件存储空间的管理；对文件目录的管理；用于将文件的逻辑地址转换为物理地址的机制；对文件读和写的管理；对文件的共享与保护等功能。在实现这些功能时，OS通常都采取了层次组织结构，即在每一层中都包含了一定的功能，处于某个层次的软件，只能调用同层或更低层次中的功能模块。,3.文件系统的接口为方便用户的使用，文件系统以接口的形式提供了一组对文件和记录操作的方法和手段。通常是下面两种类型的接口：(1)命令接口，是指作为用户与文件系统直接交互的接口，用户可通过键盘终端键入命令取得文件系统的服务。(2)程序接口，是指作为用户程序与文件系统的接口，用户程序可通过系统调用取得文件系统的服务，例如，用于创建文件的系统调用Creat，用于打开一个文件的系统调用Open等。,7.1.4 文件操作,1.最基本的文件操作最基本的文件操作包含下述内容：(1)创建文件(2)删除文件(3)读文件(4)写文件(5)设置文件的读/写位置,2.文件的“打开”和“关闭”操作当用户要求对一个文件实施多次读/写或其它操作时，每次都要从检索目录开始。为了避免多次重复地检索目录，在大多数OS中都引入了“打开”(open)这一文件系统调用，当用户第一次请求对某文件进行操作时，须先利用open系统调用将该文件打开。所谓打开是指系统将指名文件的属性，从外存拷贝到内存打开文件表的一个表目中，并将该表目的编号返回给用户。,3.其它文件操作OS为用户都提供了一系列文件操作的系统调用，其中最常用的一类是有关对文件属性的操作，即允许用户直接设置和获得文件的属性，如改变已存文件的文件名、改变文件的拥有者(文件主)、改变对文件的访问权，以及查询文件的状态(包括文件类型、大小和拥有者以及对文件的访问权等)。另一类是有关目录的操作，如创建一个目录，删除一个目录，改变当前目录和工作目录等。此外，还有用于实现文件共享的系统调用，以及用于对文件系统进行操作的系统调用等。,7.2 文件的逻辑结构,(1)文件的逻辑结构(File Logical Structure)，又称文件组织。(2)文件的物理结构，又称为文件的存储结构。,7.2.1 文件逻辑结构的类型对文件逻辑结构所提出的基本要求，首先是有助于提高对文件的检索速度，即在将大批记录组成文件时，应采用一种有利于提高检索记录速度和效率的逻辑结构形式。其次是该结构应方便对文件进行修改，即便于在文件中增加、删除和修改一个或多个记录。第三是降低文件存放在外存上的存储费用，即尽量减少文件占用的存储空间，不要求大片的连续存储空间。,按文件是否有结构分类1)有结构文件(1)定长记录(2)变长记录 2)无结构文件系统中运行的大量的源程序、可执行文件、库函数等，所采用的就是无结构的文件形式，即流式文件。其文件的长度是以字节为单位的。对流式文件的访问，则是利用读、写指针来指出下一个要访问的字符。可以把流式文件看做是记录式文件的一个特例：一个记录仅有一个字节。,2.按文件的组织方式分类根据文件的组织方式，可把有结构文件分为三类：(1)顺序文件(2)索引文件(3)索引顺序文件,7.2.2 顺序文件(Sequential File),1.顺序文件的排列方式在顺序文件中的记录，可以按照各种不同的顺序进行排列。一般地，可分为两种情况：(1)串结构(2)顺序结构2.顺序文件的优缺点顺序文件的最佳应用场合是在对文件中的记录进行批量存取时(即每次要读或写一大批记录)。所有逻辑文件中顺序文件的存取效率是最高的。此外，对于顺序存储设备(如磁带)，也只有顺序文件才能被存储并能有效地工作。缺点：在交互应用场合，如果用户要求查找或修改单个记录，系统要在文件记录中逐个查找，此时顺序文件表现出的性能很差。如果想增加或删除一个记录都比较困难。,7.2.3 记录寻址,1.隐式寻址方式对于定长记录的顺序文件，如果已知当前记录的逻辑地址，便很容易确定下一个记录的逻辑地址。,图7-3 定长和变长记录文件,2.显式寻址方式该方式可用于对定长记录的文件实现直接或随机访问。因为任何记录的位置都很容易通过记录长度计算出来。而对于可变长度记录的文件则不能利用显式寻址方式实现直接或随机访问，必须增加适当的支持机构方能实现。下面我们通过两种方式对定长记录实现随机访问：(1)通过文件中记录的位置。(2)利用关键字。,7.2.4 索引文件(Index File),按关键字建立索引定长记录的文件可以通过简单的计算，很容易地实现随机查找。但变长记录文件查找一个记录必须从第一个记录查起，一直顺序查找到目标记录为止，耗时很长。为变长记录文件建立一张索引表，为主文件中的每个记录在索引表中分别设置一个表项，记录指向记录的指针以及记录的长度，索引表按关键字排序，其本身也是一个定长记录的顺序文件。,图7-4 具有单个和多个索引表的索引文件,2.具有多个索引表的索引文件使用按关键字建立索引表的索引文件与顺序文件一样，都只能按该关键字进行检索。而实际应用情况往往是：不同的用户，为了不同的目的，希望能按不同的属性(或不同的关键字)来检索一条记录。为实现此要求，需要为顺序文件建立多个索引表，即为每一种可能成为检索条件的域(属性或关键字)都配置一张索引表。在每一个索引表中，都按相应的一种属性或关键字进行排序。,7.2.5 索引顺序文件(Index Sequential File),1.索引顺序文件的特征 索引顺序文件是对顺序文件的一种改进，它基本上克服了变长记录的顺序文件不能随机访问，以及不便于记录的删除和插入的缺点。但它仍保留了顺序文件的关键特征，即记录是按关键字的顺序组织起来的。它又增加了两个新特征：一个是引入了文件索引表，通过该表可以实现对索引顺序文件的随机访问；另一个是增加了溢出(overflow)文件，用它来记录新增加的、删除的和修改的记录。,2.一级索引顺序文件最简单的索引顺序文件只使用了一级索引。其具体的建立方法是，首先将变长记录顺序文件中的所有记录分为若干个组，如50个记录为一个组。然后为顺序文件建立一张索引表，并为每组中的第一个记录在索引表中建立一个索引项，其中含有该记录的关键字和指向该记录的指针。索引顺序文件是最常见的一种逻辑文件形式，如图7-5所示。,图7-5 索引顺序文件,3.两级索引顺序文件对于一个非常大的文件，为找到一个记录而须查找的记录数目仍然很多，例如，对于一个含有106个记录的顺序文件，当把它作为索引顺序文件时，为找到一个记录，平均须查找1000个记录。为了进一步提高检索效率，可以为顺序文件建立多级索引，即为索引文件再建立一张索引表，从而形成两级索引表。,7.2.6 直接文件和哈希文件,1.直接文件 采用前述几种文件结构对记录进行存取时，都须利用给定的记录键值，先对线性表或链表进行检索，以找到指定记录的物理地址。然而对于直接文件，则可根据给定的关键字直接获得指定记录的物理地址。换而言之，关键字本身就决定了记录的物理地址。这种由关键字到记录物理地址的转换被称为键值转换。组织直接文件的关键在于用什么方法进行从记录值到物理地址的转换。,2.哈希(Hash)文件这是目前应用最为广泛的一种直接文件。它利用Hash函数(或称散列函数)可将关键字转换为相应记录的地址。但为了能实现文件存储空间的动态分配，通常由Hash函数所求得的并非是相应记录的地址，而是指向某一目录表相应表目的指针，该表目的内容指向相应记录所在的物理块，如图7-6所示。,图7-6Hash文件的逻辑结构,7.3 文 件 目 录,(1)实现“按名存取”(2)提高对目录的检索速度(3)文件共享(4)允许文件重名,7.3.1 文件控制块和索引结点,1.文件控制块FCB(File Control Block)为了能对系统中的大量文件施以有效的管理，在文件控制块中，通常应含有三类信息，即基本信息、存取控制信息及使用信息。文件控制块的有序集合称为文件目录，即一个文件控制块就是一个文件目录项。通常一个文件目录被看做是一个文件，称为目录文件。1)基本信息类基本信息类包括：(1)文件名(2)文件物理位置(3)文件逻辑结构(4)文件的物理结构,2)存取控制信息类存取控制信息类包括文件主的存取权限、核准用户的存取权限以及一般用户的存取权限。3)使用信息类使用信息类包括文件的建立日期和时间、文件上一次修改的日期和时间，以及当前使用信息。这些信息包括当前已打开该文件的进程数，是否被其它进程锁住，文件在内存中是否已被修改但尚未拷贝到盘上等。应该说明，对于不同OS的文件系统，由于功能不同，可能只含有上述信息中的某些部分。,图7-7 MS-DOS的文件控制块,2.索引结点1)索引结点的引入文件目录通常是存放在磁盘上的，当文件很多时，文件目录可能要占用大量的盘块。在查找目录的过程中，必须先将存放目录文件的第一个盘块中的目录调入内存，然后将用户所给定的文件名，与目录项中的文件名逐一比较。若未找到指定文件，还需要将下一盘块的目录项调入内存。,图7-8 UNIX的文件目录,2)磁盘索引结点这是存放在磁盘上的索引结点。每个文件有唯一的一个磁盘索引结点，它主要包括以下内容：(1)文件主标识符，即拥有该文件的个人或小组的标识符；(2)文件类型，包括正规文件、目录文件或特别文件；(3)文件存取权限，指各类用户对该文件的存取权限；(4)文件物理地址，每一个索引结点中含有13个地址项，即iaddr(0)iaddr(12)，它们以直接或间接方式给出数据文件所在盘块的编号；(5)文件长度，指以字节为单位的文件长度；(6)文件连接计数，表明在本文件系统中所有指向该(文件的)文件名的指针计数；(7)文件存取时间，指出本文件最近被进程存取的时间、最近被修改的时间及索引结点最近被修改的时间。,3)内存索引结点这是存放在内存中的索引结点。当文件被打开时，要将磁盘索引结点拷贝到内存的索引结点中，便于以后使用。在内存索引结点中又增加了以下内容：(1)索引结点编号，用于标识内存索引结点；(2)状态，指示i结点是否上锁或被修改；(3)访问计数，每当有一进程要访问此i结点时，将该访问计数加1，访问完再减1；(4)文件所属文件系统的逻辑设备号；(5)链接指针，设置有分别指向空闲链表和散列队列的指针。,7.3.2 简单的文件目录,1.单级文件目录这是最简单的文件目录。在整个文件系统中只建立一张目录表，每个文件占一个目录项，目录项中含文件名、文件扩展名、文件长度、文件类型、文件物理地址以及其它文件属性。此外，为表明每个目录项是否空闲，又设置了一个状态位。单级文件目录如图7-9所示。,图7-9 单级文件目录,2.两级文件目录为了克服单级文件目录所存在的缺点，可以为每一个用户再建立一个单独的用户文件目录UFD(User File Directory)。这些文件目录具有相似的结构，它由用户所有文件的文件控制块组成。此外，在系统中再建立一个主文件目录MFD(Master File Directory)；在主文件目录中，每个用户目录文件都占有一个目录项，其目录项中包括用户名和指向该用户目录文件的指针。,图7-10 两级文件目录,7.3.3 树形结构目录(Tree-Structured Directory),1.树形目录在现代OS中，最通用且实用的文件目录无疑是树形结构目录。它可以明显地提高对目录的检索速度和文件系统的性能。主目录在这里被称为根目录，在每个文件目录中，只能有一个根目录，每个文件和每个目录都只能有一个父目录。把数据文件称为树叶，其它的目录均作为树的结点，或称为子目录。图7-11示出了树形结构目录。,图7-11 多级目录结构,2.路径名和当前目录1)路径名(path name)在树形结构目录中，从根目录到任何数据文件都只有一条唯一的通路。在该路径上，从树的根(即主目录)开始，把全部目录文件名与数据文件名依次地用“/”连接起来，即构成该数据文件唯一的路径名。2)当前目录(Current Directory)当一个文件系统含有许多级时，每访问一个文件，都要使用从树根开始，直到树叶(数据文件)为止的、包括各中间节点(目录)名的全路径名。,3.目录操作(1)创建目录。(2)删除目录。不删除非空目录。可删除非空目录。(3)改变目录。(4)移动目录。(5)链接(Link)操作。(6)查找。,7.3.4 目录查询技术,1.线性检索法线性检索法又称为顺序检索法。在单级目录中，利用用户提供的文件名，用顺序查找法直接从文件目录中找到指名文件的目录项。在树形目录中，用户提供的文件名是由多个文件分量名组成的路径名，此时需对多级目录进行查找。假定用户给定的文件路径名是/usr/ast/mbox，则查找/usr/ast/mbox文件的过程如图7-12所示。,图7-12 查找/usr/ast/mbox的步骤,2.Hash方法在7.2.6节中曾介绍了Hash文件。如果我们建立了一张Hash索引文件目录，便可利用Hash方法进行查询，即系统利用用户提供的文件名，并将它变换为文件目录的索引值，再利用该索引值到目录中去查找，这样将显著地提高检索速度。,7.4 文 件 共 享,在现代计算机系统中，必须提供文件共享手段，即指系统应允许多个用户(进程)共享同一份文件。这样，在系统中只需保留该共享文件的一份副本。如果系统不能提供文件共享功能，就意味着凡是需要该文件的用户，都须各自备有此文件的副本，显然这会造成对存储空间的极大浪费。,7.4.1 基于有向无循环图实现文件共享,1.有向无循环图DAG(Directed Acyclic Graph)在严格的树形结构目录中，每个文件只允许有一个父目录，父目录可以有效地拥有该文件，其它用户要想访问它，必须经过其属主目录来访问该文件。这就是说，对文件的共享是不对称的，或者说，树形结构目录是不适合文件共享的。如果允许一个文件可以有多个父目录，即有多个属于不同用户的多个目录，同时指向同一个文件，这样虽会破坏树的特性，但这些用户可用对称的方式实现文件共享，而不必再通过其属主目录来访问。,图7-13 有向无循环图目录层次,2.利用索引结点为了解决这个问题，可以引用索引结点，即诸如文件的物理地址及其它的文件属性等信息，不再是放在目录项中，而是放在索引结点中。在文件目录中只设置文件名及指向相应索引结点的指针，如图7-14所示。,图7-14 基于索引结点的共享方式,图7-15 进程B链接前后的情况,7.4.2 利用符号链接实现文件共享,1.利用符号链接(Symbolic Linking)的基本思想利用符号链接实现文件共享的基本思想，是允许一个文件或子目录有多个父目录，但其中仅有一个作为主(属主)父目录，其它的几个父目录都是通过符号链接方式与之相链接的(简称链接父目录)。,图7-16 使用符号链接的目录层次,2.如何利用符号链实现共享为使链接父目录D5能共享文件F，可以由系统创建一个LINK类型的新文件，也取名为F，并将F写入链接父目录D5中，以实现D5与文件F8的链接。在新文件F中只包含被链接文件F8的路径名。这样的链接方法被称为符号链接。新文件F中的路径名则只被看做是符号链。当用户通过D5访问被链接的文件F8，且正要读LINK类新文件时，此要求将被OS截获，OS根据新文件中的路径名去找到文件F8，然后对它进行读(写)，这样就实现了用户B对文件F的共享。,3.利用符号链实现共享的优点在利用符号链方式实现文件共享时，只是文件主才拥有指向其索引结点的指针；而共享该文件的其他用户则只有该文件的路径名，并不拥有指向其索引结点的指针。这样，也就不会发生在文件主删除一共享文件后留下一悬空指针的情况。当文件的拥有者把一个共享文件删除后，如果其他用户又试图通过符号链去访问一个已被删除的共享文件，则会因系统找不到该文件而使访问失败，于是再将符号链删除，此时不会产生任何影响。,4.利用符号链的共享方式存在的问题利用符号链的共享方式也存在着一些问题：当其他用户去读共享文件时，系统是根据给定的文件路径名逐个分量(名)地去查找目录，直至找到该文件的索引结点。因此，在每次访问共享文件时，都可能要多次地读盘。这使每次访问文件的开销甚大，且增加了启动磁盘的频率。此外，要为每个共享用户建立一条符号链，而由于链本身实际上是一个文件，尽管该文件非常简单，却仍要为它配置一个索引结点，这也要耗费一定的磁盘空间。,7.5 文 件 保 护,在现代计算机系统中，存放了越来越多的宝贵信息供用户使用，给人们带来了极大的好处和方便，但同时也有着潜在的不安全性。影响文件安全性的主要因素有：(1)人为因素。(2)系统因素。(3)自然因素。,为了确保文件系统的安全性，可针对上述原因而采取三方面的措施：(1)通过存取控制机制，防止由人为因素所造成的文件不安全性。(2)采取系统容错技术，防止系统部分的故障所造成的文件的不安全性。(3)建立后备系统，防止由自然因素所造成的不安全性。,7.5.1 保护域(Protection Domain),1.访问权为了对系统中的对象加以保护，应由系统来控制进程对对象的访问。对象可以是硬件对象，如磁盘驱动器、打印机；也可以是软件对象，如文件、程序。对对象所施加的操作也有所不同，如对文件可以是读，也可以是写或执行操作。我们把一个进程能对某对象执行操作的权力，称为访问权(Access right)。,2.保护域为了对系统中的资源进行保护而引入了保护域的概念，保护域简称为“域”。“域”是进程对一组对象访问权的集合，进程只能在指定域内执行操作。这样，“域”也就规定了进程所能访问的对象和能执行的操作。,图7-17 三个保护域,3.进程和域间的静态联系在进程和域之间可以一一对应，即一个进程只联系着一个域。这意味着，在进程的整个生命期中，其可用资源是固定的，我们把这种域称为“静态域”。在这种情况下，进程运行的全过程都是受限于同一个域，这将会使赋予进程的访问权超过了实际需要。4.进程和域间的动态联系方式在进程和域之间，也可以是一对多的关系，即一个进程可以联系着多个域。在此情况下，可将进程的运行分为若干个阶段，其每个阶段联系着一个域，这样便可根据运行的实际需要来规定在进程运行的每个阶段中所能访问的对象。,7.5.2 访问矩阵,1.基本的访问矩阵我们可以利用一个矩阵来描述系统的访问控制，并把该矩阵称为访问矩阵(Access Matrix)。访问矩阵中的行代表域，列代表对象，矩阵中的每一项是由一组访问权组成的。因为对象已由列显式地定义，故可以只写出访问权而不必写出是对哪个对象的访问权，每一项访问权access(i,j)定义了在域Di中执行的进程能对对象Qj所施加的操作集。,图7-18 一个访问矩阵,2.具有域切换权的访问矩阵为了实现在进程和域之间的动态联系，应能够将进程从一个保护域切换到另一个保护域。为了能对进程进行控制，同样应将切换作为一种权力，仅当进程有切换权时，才能进行这种切换。为此，在访问矩阵中又增加了几个对象，分别把它们作为访问矩阵中的几个域；当且仅当switchaccess(i,j)时，才允许进程从域i切换到域j。,图7-19 具有切换权的访问控制矩阵,7.5.3访问矩阵的修改,1.拷贝权(Copy Right)我们可利用拷贝权将在某个域中所拥有的访问权(access(i,j)扩展到同一列的其它域中，亦即，为进程在其它的域中也赋予对同一对象的访问权(access(k,j)，如图7-20所示。,图7-20 具有拷贝权的访问控制矩阵,2.所有权(Owner Right)人们不仅要求能将已有的访问权进行有控制的扩散，而且同样需要能增加某种访问权，或者能删除某种访问权。此时，可利用所有权(O)来实现这些操作。,图7-21 带所有权的访问矩阵,3.控制权(Control Right)拷贝权和所有权都是用于改变矩阵内同一列的各项访问权的，或者说，是用于改变在不同域中运行的进程对同一对象的访问权的。控制权则可用于改变矩阵内同一行中(域中)的各项访问权，亦即，用于改变在某个域中运行的进程对不同对象的访问权的。如果在access(i，j)中包含了控制权，则在域Di中运行的进程可以删除在域Dj中运行的进程对各对象的任何访问权。,图7-22 具有控制权的访问矩阵,7.5.4 访问矩阵的实现,1.访问控制表(Access Control List)这是指对访问矩阵按列(对象)划分，为每一列建立一张访问控制表ACL。在该表中，已把矩阵中属于该列的所有空项删除，此时的访问控制表是由一有序对(域，权集)所组成的。由于在大多数情况下，矩阵中的空项远多于非空项，因而使用访问控制表可以显著地减少所占用的存储空间，并能提高查找速度。,2.访问权限(Capabilities)表如果把访问矩阵按行(即域)划分，便可由每一行构成一张访问权限表。换言之，这是由一个域对每一个对象可以执行的一组操作所构成的表。表中的每一项即为该域对某对象的访问权限。当域为用户(进程)、对象为文件时，访问权限表便可用来描述一个用户(进程)对每一个文件所能执行的一组操作。,图7-23 访问权限表,
