手持对讲机培训资料.pptx

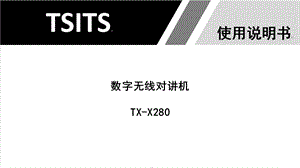

,数字无线对讲机,TX-X280,面板介绍,面板介绍,面板介绍,面板介绍,快捷键:,为了方便使用，本机设有多个快捷键。,显示功能,图标说明,基本操作,开机与关机开机：按下开机键【开机/关机键】，时间大于2S，显示屏幕变亮，出现开机界面，对讲机开机。开机界面如下图：关机：按下关机键【开机/关机键】，时间大于2S，显示屏幕出现关机界面，然后屏幕关闭，对讲机关机。,基本操作,频道选择 频道选择：按【SK1】，选择上一信道。按【SK2】，选择下一信道。音量调整 音量调整：按【上按键】，显示屏幕上音量图格变多，音量变大。按【下按键】，显示屏幕上音量图格变少，音量变小。,基本操作,接收和发射 1接收 按开机按键开机 调整选择要接收的频道 接收到信号后接收指示灯亮起绿灯，调整音量到合适 2发射 调整选择要接收的频道 按住PTT，发射指示灯红灯亮起，对准麦克风5-10公分就可以进行讲话了 松开PTT，设备返回接收模式,菜单说明,主菜单分为5个子菜单：通信录、短消息、对讲机设置、本机信息。短消息：包含新建短消息、状态短消息、快捷文本、收件箱、发件箱。新建短消息：用户可以手动输入短消息内容，然后选择用户进行发送。状态消息：用户可以将预先存入对讲机的状态短消息发送给用户。快捷文本：用户可以将预先存入对讲机的短消息发送给用户。收件箱：接收到的短消息。发件箱：已发送的短消息。,菜单说明,对讲机设置：分为：工作模式、语言设置、功率选择、背光设置、提示音设置、待机界面、静噪设置、键盘锁。工作模式：对讲机工作模式选择，分为“常规模式”与“集群模式”。功率选择：对讲机发射功率选择“高功率”或“低功率”。语言设置：用户可以选择“简体中文”或者“English”为界面显示文字。背光设置：液晶背光以及按键背光，选择“关闭”、“开启”“延时关闭”背光。提示音设置：对讲机提示音“对讲机静音”、“按键提示音”、“短信提示音”“呼叫提示音”，选择“开启”或者“关闭”此功能。待机界面:选择待机界面显示内容，分为：“信道+频率”、“别名+频率”、“信道+号码”、“别名+号码”。,菜单说明,静噪设置：（只在模拟信道下具有此功能）静噪分为“静噪常开”“浅静噪”“深静噪”，可以进行选择。键盘锁：使能键盘锁开关。本机信息：显示“设备型号”、“本机号码”、“归属组号码”“Boot版本号”、“软件版本号”、“最后编程时间”、“数据编程时间”、“硬件版本号”、“设备序列号”。,工作模式介绍,本手持台支持常规模式与集群模式。工作模式需要通过上位机进行配置。常规模式：在该模式下，工作方式为数字通信、模拟通信。数字通信：支持个呼、组呼、短消息、状态短消息等功能。模拟通信：可以同常规模拟对讲机进行通话。集群模式：在该模式下，对讲机注册到系统中。实现语音与数据的组呼、个呼、跨区域呼叫、调度呼叫等功能。,常规模式主要功能,发射：选择想要的信道和ID按下“PTT按键”，发射指示灯亮（红色），对着麦克风讲话。松开“PPT按键”接收。注：如果信道正在被使用，按下“PTT按键”对讲机会发出信道忙音，请等待信道空闲后再进行发射。为使接收方获得最佳的音质，嘴与麦克风之间应保持5-10公分的距离。组呼（数字）打开通信录，选择预先设好的组号码，按下PTT按键即可发起组呼。,常规模式主要功能,发送短消息（数字）打开主菜单，在短消息菜单中，选择新建短消息，用户可以编辑短消息内容。编辑完成后选择联系人，然后发送出去。接收短消息（数字）当对讲机收到短消息后，在待机菜单的上面弹出接收到短信部分内容，您可以在收件箱读取该短消息。,集群模式主要功能,注册注册时，显示屏会显示自动扫描信道如下图：注册成功以后会显示：,集群模式主要功能,组呼主动呼叫时，显示屏会显示停止呼叫时，显示屏会显示回复时，需要等待1-2秒以后回复(必须记住)。,
