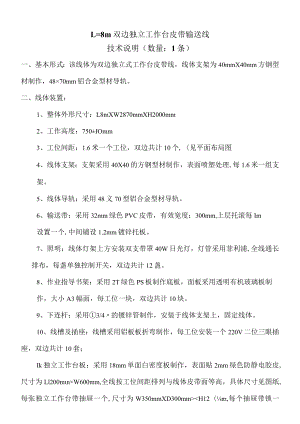

L=8m双边独立工作台皮带输送线技术说明（数量：1条）一、基本形式：该线体为双边独立式工作台皮带线，线体支架为40mmX40mm方钢型材制作，48×70mm铝合金型材导轨。二、线体装置：1、整体外形尺寸：L8mXW2870mmXH2000mm2、工作高度：750±IOmm3、工位间距：1.6米一个工位，双边共计10个,见平面布局图4、线体支架：支架采用40X40的方钢型材制作，表面喷塑处理,每1.6米一组支架。5、线体导轨：采用48义70型铝合金型材导轨。6、输送带：采用32mm绿色PVC皮带，有效宽度：300mm,上层托滚每Im设置一个,中间铺设1.2mm镀锌托板。7、照明：线体灯架上方安装双支带罩40W日光灯，灯管采用菲利浦,全线通长排布，每盏单独控制开关，双边共计12盏。8、作业指导书架：采用2T绿色PS板制作底板，面板采用透明有机玻璃板制作，大小A3幅面，每工位一块，双边共计10块。9、下连杆：采用3/4的镀锌管制作，安装于线体支架上，固定线体。10、线槽及插座：线槽采用铝板板折弯制作，每工位安装一个220V二位三眼插座，双边共计10套；Ik独立工作台板：采用18mm单面白密度板制作，表面贴2mm绿色防静电胶皮,尺寸为Ll200mn×W600mm,全线按工位间距排列与线体皮带面等高，具体尺寸见图纸,每张独立工作台带抽屉一个,尺寸为W350mmXD300mm><H12（,每个抽屉带锁一把；12、驱动部分：采用1/2HP台湾城邦齿轮减速电机，1/2HP爱德利变频器，变频调速。速度调节范围：l3mmin013、控制柜：采用1.2mm钢板制作，开关、继电器采用：德力西产品。按钮采用：国产优质产品，所有电源、插座、照明均独立开关控制，所有电线均引进控制柜集中控制。
