    城市消防远程监控系统技术标准.docx

    • 资源ID:36814       资源大小:137.64KB        全文页数:51页
    • 资源格式: DOCX        下载积分:10金币
    快捷下载 游客一键下载
    会员登录下载
    三方登录下载: 微信开放平台登录 QQ登录
    下载资源需要10金币
    邮箱/手机:
    温馨提示:
    用户名和密码都是您填写的邮箱或者手机号,方便查询和重复下载(系统自动生成)
    支付方式: 支付宝    微信支付
    验证码:   换一换

    加入VIP免费专享

    账号:
    密码:
    验证码:   换一换
      忘记密码?

    友情提示
    2、PDF文件下载后,可能会被浏览器默认打开,此种情况可以点击浏览器菜单,保存网页到桌面,就可以正常下载了。
    3、本站不支持迅雷下载,请使用电脑自带的IE浏览器,或者360浏览器、谷歌浏览器下载即可。
    4、本站资源下载后的文档和图纸-无水印,预览文档经过压缩,下载后原文更清晰。
    5、试题试卷类文档,如果标题没有明确说明有答案则都视为没有答案,请知晓。

    城市消防远程监控系统技术标准.docx

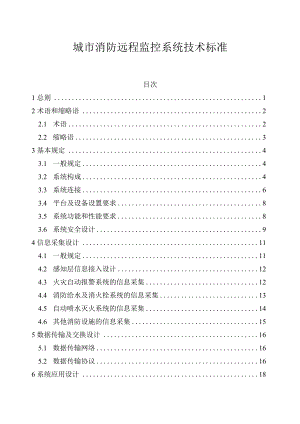

    城市消防远程监控系统技术标准目次1总则12术语和缩略语22.1 术语22.2 缩略语33基本规定43.1 一般规定43.2 系统构成43.3 系统连接63.4 平台及设备设置要求83.5 系统功能和性能要求83.6 系统安全设计94信息采集设计114.1 一般规定114.2 感知层信息接入设计124.3 火灾自动报警系统的信息采集124.4 消防给水及消火栓系统的信息采集134.5 自动喷水灭火系统的信息采集144.6 其他消防设施的信息采集155数据传输及交换设计165.1 数据传输网络165.2 数据传输协议166系统应用设计181.2 综合管理平台181.3 应用支撑平台191.4 联网单位应用平台201.5 维保单位应用平台211.6 设备制造商应用平台221.7 保险机构应用平台221.8 社会公众应用平台237 施工247.1 一般规定247.2 安装257.3 调试268 验收298.1 一般规定298.2 消防设施联网工程验收308.3 应用支撑平台验收318.4 应用平台验收318.5 综合管理平台验收329运行和维护349.1 一般规定349.2 运行和维护管理35附录A消防设施运行状态信息37附录B消防安全管理信息39附录C施工现场质量管理检查记录42附录D施工过程质量检查记录43附录E系统工程验收记录44附录F系统维护管理检查项目46附录G系统检查测试记录47本标准用词说明48引用标准名录49为了合理建设城市消防远程监控系统(以下简称远程监控系统),保障其设计和施工质量,规范验收和维护管理,实现消防设施运行状态信息和消防安全管理信息的实时监测,提高消防安全管理水平,制定本标准。1.0o2本标准适用于新建、改建和扩建的远程监控系统的设计、施工、验收及运行维护。LOo3远程监控系统的设计和施工,应与城市消防通信指挥系统、其他消防信息化业务系统及智慧城市、公用通信网络等系统建设相适应,并应遵循国家有关方针、政策,针对监控对象的特点,做到安全可靠、技术先进、经济合理。LOo4远程监控系统的设计、施工、验收及运行维护,除应符合本标准外,尚应符合国家现行有关标准的规定。2术语和缩略语2.1 术语2.1.1 城市消防远程监控系统remote-monitoringsystemofurbanfireprotection利用物联网技术对消防设施运行状态信息和消防安全管理信息进行采集、传输、交换、汇聚和处理,为联网单位、维保单位、消防救援机构、设备制造商、保险机构等提供数据服务和应用的信息系统,又称为消防设施物联网远程监控系统,简称远程监控系统。2.1.2 应用支撑平台applicationsupportplatform通过有线/无线网络接入联网单位的消防设施运行状态信息和消防安全管理信息,实现消防信息集中处理、存储、传输、交换和管理,并能为远程监控系统各应用平台提供数据服务的信息系统。2.1.3 应用平台applicationplatform利用应用支撑平台汇聚的消防设施运行状态信息和消防安全管理信息,为远程监控系统不同用户提供应用服务的信息系统,包括:联网单位应用平台、维保单位应用平台、综合管理平台、设备制造商应用平台、保险机构应用平台和社会公众应用平台。2.1.4 综合管理平台integratedmanagementplatform汇聚不同应用支撑平台和其他应用平台提供的辖区内联网单位消防设施运行状态信息和消防安全管理信息,并对信息进行处理、存储、传输、交换、管理和分析的信息系统。综合管理平台可按照市、省、国家三级进行建设。2.1.5 联网单位networkingunits对接入远程监控系统的建筑负消防安全主体责任,将消防设施运行状态信息和消防安全管理信息传输到应用支撑平台,并接收和处理各应用平台发送的相关信息的单位。2.1.6 用户信息传输装置userinformationtransmissiondevice设置在联网单位,通过有线/无线网络与应用支撑平台进行消防设施运行状态信息传输的装置。2.1.7 信息采集装置informationcollectingdevice集成传感器件获取消防设施运行状态信息(如压力、水位、流量、音视频、位置等)的装置。分为需配接用户信息传输装置上传信息的一般型和具有信息传输功能,传输信息到应用支撑平台的集成型两种类型。2.1.8 消防设施联网工程firefacilitiesIoTproject通过安装用户信息传输装置或信息采集装置及相关配接设备,利用物联网技术手段,采集消防设施运行状态信息的施工安装工程。2.1.9 远程监控系统服务商serviceproviderofremote-monitoringsystem专业从事远程监控系统维护和运营的公司法人,简称系统服务商。2.2 缩略语APP(Application)(手机)应用软件IoT(Internetofthings)物联网IPv4(InternetProtocolversion4)互联网协议第4版IPv6(InternetProtocolversion6)互联网协议第6版QoS(QualityofService)月艮务质量3基本规定3.1 一般规定3.1.1 远程监控系统使用的设备、材料及配件应选用符合国家有关标准和市场准入制度的产品。远程监控系统应支持与其他信息系统进行数据共享。3.1.3 远程监控系统的建设不应影响原有消防设施的功能和性能。3.1.4 远程监控系统的供电、通信、数据存储、数据备份、数据处理等应符合系统容量设计要求,并应满足安全性、可靠性、可维护性和可扩展性的要求。3.2 系统构成3.2.1 远程监控系统应采用层次化、模块化设计,由感知层、传输层、支撑层、应用层组成(图3.2.1)。3.2.2 感知层采集消防设施的运行状态信息,传输层实现系统的数据传输,支撑层实现数据收集、数据处理、数据存储和数据分发功能,应用层提供管理服务和应用服务。应用层管理服务应用服务综合管理平台联网单位应用平台维保单位应用平台设备制造商应用平台保险机构应用平台社会公众应用平台支撑技术应用支撑平台数据收集数据处理数据存储数据分发传输层传输加密数据校验状态感知传感器标签图像和视频数据接口感知层消防设施火灾自动报警系统自动喷水灭火系统络理网管消防给水系统及消火栓系统独立式探测报警器其他消防设施图321远程监控系统构成图3.3 系统连接3.3.1 远程监控系统的连接以应用支撑平台为中心(图3.3.1),联网单位消防设施运行状态信息通过有线/无线网络接入应用支撑平台。3.3.2 应用支撑平台应能为远程监控系统联网单位、维保单位、消防救援机构、设备制造商、保险机构和社会公众提供相关业务数据应用服务。3.3.3 市级综合管理平台的数据可由1个或多个应用支撑平台提供,国家、省、市综合管理平台应纵向互联互通。3.3.4 应用支撑平台应能为行业应用(管理)平台提供数据服务,支持相应的行业应用。同时,应按行业联网单位所属地理区域为本级综合管理平台提供数据应用服务。各级综合管理平台应能为远程监控系统外其他信息系统提供数据共享和应用服务。应用支撑平台5一其他业务系统联网单位应用平台维保单位应用平台行业应用(管理)平台设备制造商应用平台保险机构应用平台社会公众应用平台应用支撑平台图3.3.1远程监控系统连接图3.4 系统设置要求3.4.1 地级及以上城市应设置远程监控系统。3.4.2 设有火灾自动报警系统或自动喷水灭火系统的单位及建(构)筑物应接入远程监控系统,且应将以下消防系统(设施)接入应用支撑平台,其他消防系统(设施)宜接入应用支撑平台:1火灾自动报警系统。2消防给水及消火栓系统。3自动喷水灭火系统。4独立式探测报警器。3.4.3 联网单位建(构)筑物的消防设施如不具有远程信息传输功能,接入应用支撑平台时应设置用户信息传输装置或信息采集装置。3.4.4 联网单位应设置信息录入显示终X接入联网单位应用平台,联网单位的责任维保单位应设置信息录入显示终X接入维保单位应用平台。3.5 系统功能和性能要求3.5.1 远程监控系统应具有下列功能:3.5.2 、存储本标准第3.4.2条规定的联网单位消防设施运行状态信息。信息内容应符合本标准第4章相关规定。2接收、存储联网单位的消防安全管理信息,信息内容应符合本标准附录B的规定。3应能对联网的消防设施在线情况进行监测,并将信息发送相关应用平台。4接收到消防设施的火灾报警信息后,应及时推送到相应联网单位应用平台,且能向本级综合管理平台的火警信息终X或其他接处警中心发送经确认的火灾报警信息,并确认火灾报警信息接收方是否已收到。5接收到消防设施的故障、水压异常、水箱水位异常、自动转手动控制、屏蔽、监管等消防设施异常信息后,应及时推送到相应联网单位应用平台,且能向相应责任维保单位应用平台发送经确认的故障信息。6应具有远程监控系统基础信息的录入、修改等功能。7应具有信息查询显示功能,并能对不同的用户设置相应的查询权限。8应支持移动终XAPP应用,APP软件应支持常用操作系统。9系统的显示和标识应采用中文。3.5.3 远程监控系统的性能指标应符合下列要求:1从用户信息传输装置和信息采集装置(集成型)获取火灾报警信息到应用支撑平台接收的时间不应大于IOs02应用支撑平台向本级综合管理平台的火警信息终X或其他接处警中心转发经确认的火灾报警信息的时间不应大于3so3应用支撑平台向各应用平台发送报警信息的时间不应大于3s。4应长期保存表B中14款的基础信息,运行数据信息的保存不应少于3年,音频和视频信息的保存不应少于6个月。5应用支撑平台应对与其连接的设备进行周期性巡检,发现通信故障应在IOOs内发出告警信号。与用户信息传输装置、外部供电的信息采集装置之间的通信巡检周期不应大于30min,与内置电池供电的信息采集装置之间通信巡检周期不应大于24h。6应用支撑平台的供电应能保障连续工作,采用的备用电源应能保证应用支撑平台持续工作时间不少于24ho7系统应具有统一的时钟管理,误差不应大于5s。3.6 系统安全设计3.6.1 远程监控系统的网络安全应符合下列要求:1各类装置接入系统时,应保证网络连接安全,传输数据应加密。2对系统的访问应有身份认证和授权。3应建立网管系统,设置防火墙,具有攻击防御和溯源安全措施。3.6.2 远程监控系统的应用安全应符合下列要求:1数据库应具有热备份功能,必要时数据库应进行异地备份。2应有系统运行和操作日志管理功能。3火灾报警信息、消防设施运行状态信息、巡检巡查信息、系统运行和操作日志记录信息等应不能修改和删除。4信息采集设计4.1 一般规定4.1.1 应能采集本标准第3.4.2条规定的消防设施运行状态信息。当消防设施发生火灾、故障、运行异常报警时,应能将相应信息及时上传。4.1.2 应能采集用户信息传输装置和信息采集装置的工作状态,并能监测通信传输链路状态。用户信息传输装置功能及性能应符合现行国家标准城市消防远程监控系统第1部分:用户信息传输装置GB26875.1的相关规定。4.1.4 信息采集装置应符合以下功能及性能要求:1应具备稳定性、准确性、实时性,防护等级应符合其安装地点环境要求。2宜采用消防电源供电,采用一般电源供电时,应设置备用电源。内置电池供电的信息采集装置,电池持续工作时间不应低于3年。3与信息采集装置连接的消防设施触发火灾报警后,信息采集装置应在3s内准确识别并上传。4支持远程软件升级。5具有数据安全保护及用户隐私保护能力。4.1.5 视频信息采集装置应符合以下要求:1应为高清晰度摄像机,且应支持日夜工作模式。2应具备本机循环存储功能,且存储实时视频图像时间不小于24h。3应具备网络接口,并具有动态域名解析功能,通过域名实现远程查看实时视频。4.1.6 采集上传的消防设施编码应具有唯一性。4.2 感知层信息接入设计4.2.1 消防设施可通过用户信息传输装置、信息采集装置(集成型)接入应用支撑平台。4.2.2 有状态信息输出接口的消防设施可通过其接口接入用户信息传输装置,将消防设施信息通过用户信息传输装置经有线/无线网络传输到应用支撑平台。4.2.3 无状态信息输出接口的消防设施可通过信息采集装置(一般型)经单位内部有线/无线传感网,将消防设施运行状态信息通过用户信息传输装置经有线/无线网络传输到应用支撑平台;或经信息采集装置(集成型),将消防设施信息直接通过有线、无线网络传输到应用支撑平台。4.3 火灾自动报警系统的信息采集4.3.1 应采集下列信息:1火灾自动报警系统的火警、故障、屏蔽、监管、手动报警、关机/复位/自检工作状态等运行状态信息。2电气火灾监控系统的剩余电流、线缆温度、故障电弧、短路、控制器运行等状态信息。3消防联动控制器的手动/自动工作状态、动作信息、屏蔽信息、故障信息、反馈信息等运行状态。4可燃气体探测报警系统的报警、故障、动作等状态及数据信息。4.3.2 用户信息传输装置设置要求宜设置用户信息传输装置采集火灾报警控制器、电气火灾监控系统、消防联动控制系统、可燃气体探测报警系统的运行信息。4.4 消防给水及消火栓系统的信息采集4.4.1 应采集下列信息:1消防水箱(池)的水位信息、水位异常报警信息、消火栓按钮的报警信息和消防水泵进、出水总管和各分区最不利点处等部位压力信息和压力异常报警信息。2消防水泵手动/自动工作状态、启动/停止动作状态、故障状态信息。3消防水泵控制柜电源工作状态。4室外消火栓系统的水压、水压异常报警信息。5市政消火栓系统的水压、水压异常报警、消火栓倾倒、消火栓被掩埋信息。4.5 .2信息采集装置的性能应符合下列要求:1水压信息采集装置的压力误差不应大于0。02MPa°2水位信息采集装置的水位误差不应大于0。Imo3当与信息采集装置连接的消防设施出现下列情况时,信息采集装置应能在IOOs内准确识别,并在30s内上传:1)消防水箱(池)的水位异常。2)消防给水管网压力异常。3)消防水泵控制柜设置为手动状态。4)消防水泵控制柜电源故障。5)室外、市政消火栓系统的水压异常、消火栓倾倒、消火栓被掩埋。4.4.3信息采集装置的设置应符合下列要求:1应在消防水箱(池)内设置水位信息采集装置。2应在消防水泵的进水总管、出水总管上设置压力信息采集装置。3应在消防给水各分区最不利处的消火栓或试验消火栓处设置压力信息采集装置。4应在室外消火栓和市政消火栓处设置压力信息采集装置。5宜在总体消防引入管的消防水表后设置压力信息采集装置。4.5 自动喷水灭火系统的信息采集4.5.1 应采集下列信息:1消防水箱(池)水位信息、水位异常报警信息和消防水泵进、出水总管、试验消火栓和每个报警阀控制的最不利处等部位压力信息和压力异常报警信息。2消防水泵手动/自动工作状态、启动/停止动作状态、故障信息。3消防水泵控制柜电源工作状态。4.5.2 信息采集装置的性能应符合下列要求:1水压信息采集装置的压力误差不应大于0。02MPao2水位信息采集装置的水位误差不应大于0。Imo3当与信息采集置连接的消防设施出现下列情况时,信息采集装置应能在IOOs内准确识别,并在30s内上传:D消防水箱(池)的水位异常。2)消防给水管网压力异常。3)消防水泵控制柜设置为手动状态。4)消防水泵控制柜电源故障。4末X试水装置试验排水时,信息采集装置应输出末X试水装置开启信号,并能实时上传压力信息。4.5.3 信息采集装置的设置应符合下列要求:1应在消防水箱(池)内设置水位信息采集装置。2应在消防水泵的进水总管、出水总管上设置压力信息采集装置。3应在消防给水各分区最不利点处设置压力信息采集装置。4应在自动喷水灭火系统末X试水装置处设置压力信息采集装置。4.6 其他消防设施的信息采集4.6.1 应采集感烟、感温、可燃气体、电气火灾监控等独立式探测报警器的报警、故障、正常等运行状态信息。4.6.2 应支持采用移动终XAPP通过利用电子标签、视频识别、移动定位等方式采集消防重点部位和关键设施日常巡查过程中的巡查人员、消防设施、点位、时间、结果等信息。4.6.3 根据实际需要,宜采集本标准4.34.5、4.6.1、4.6.2条中未提到的其他消防设施运行状态信息见附录Ao5数据传输及交换设计5.1 数据传输网络5.1.1 远程监控系统及其传输网络应确保系统内、外部数据传输交换的安全性,并应符合现行国家标准信息安全技术网络安全等级保护基本要求GB/T22239的有关规定。5.1.2 应用支撑平台与市级综合管理平台及各应用平台间数据通信可采用公网或专网,各级综合管理平台间数据通XX采用专网。5.1.3 应用支撑平台网络应能满足联网单位接入、平台用户数据服务、平台间数据共享等带宽、安全要求:1应对各平台应用的流量冲击,具备承载能力,并能根据远程监控系统的业务发展规模及业务特性进行升级。2宜具备海量终X的地址管理、拓扑管理等功能,宜同时支持IPV4、IPv6.3应具备对各类应用X到X的QoS保障能力、策略控制能力和故障自愈能力,应能提供差异化的服务,可通过网络XX调度、对不同优先级的用户提供不同的服务质量。4、应支持各种场景下用户信息传输装置、信息采集装置、各类终X(/接入网关)的安全接入,对其进行认证、鉴权,并提供连接配置信息。5.1.4 应用支撑平台的设计接入容量超过1000个联网单位时,通信链路应采用物理独立的2个或以上路由,数据应异地备份。5.2 数据传输协议5.2.1 用户信息传输装置及信息采集装置(集成型)到应用支撑平台采用的数据传输协议应符合现行国家标准城市消防远程监控系统第3部分:报警传输网络通信协议GB/T26875.3的有关规定。5.2.2 远程监控系统内平台间、与其它业务系统间的数据交换传输协议应符合现行国家标准城市消防远程监控系统第8部分:监控中心对外数据交换协议GB/T26875.8的有关规定。6系统应用设计6.1 一般规定6.1.1 应用设计应具有开放性和容灾性,各应用平台如有相关国家或行业标准要求,应符合相关标准的要求。6.1.2 应用平台宜采用云部署模式,平台接入带宽、存储容量、安全防护、处理能力、机房环境应符合系统设计要求。6.1.3 应用设计数据项应符合现行国家标准城市消防远程监控系统第4部分:基本数据项GB/T26875.4的相关规定。6.1.4 应用设计数据管理功能应符合现行国家标准城市消防远程监控系统第6部分:信息管理软件要求GB/T26875.6的相关规定,各平台应具备相关基础信息的更新维护功能。6.1.5 各应用平台应将平台运行数据信息实时发送到综合管理平台,并应能接收综合管理平台、应用支撑平台下发的通知、通告信息。6.2 综合管理平台6.2.1 应能汇聚不同应用支撑平台提供的辖区内联网单位消防设施运行状态信息和消防安全管理信息及各应用平台提供的运行状态信息,并对信息进行处理、存储、传输、交换、管理和不同维度的展现。6.2.2 应设置火警信息终X,接收和受理经确认的火警信息,火警信息终X应符合现行国家标准城市消防远程监控系统第5部分:受理软件功能要求GB/T26875.5的相关规定。6.2.3 应具有联网消防设施在线情况远程巡检功能。6.2.4 应能向联网单位的用户信息传输装置发送消防值班员远程查岗指令。6.2.5 应能查询、统计相关应用支撑平台、联网单位应用平台、维保单位应用平台、设备制造商应用平台、保险机构应用平台和社会公众应用平台的运行状况和数据信息,并能依据规则对各应用支撑平台和各应用平台进行定期检查、测试与评价,进行定制信息推送。6.2.6 应能根据消防设施的在线情况、运行情况、维保情况和值班员履职情况等对辖区内联网单位进行统计,并生成月、季和年度统计报表。6.2.7 应能根据联网单位消防设施运行状况、故障处理过程和结果对维保单位进行服务质量评价。6.2.8 应能根据联网单位消防设施运行状况对设备制造商进行产品质量评价。6.2.9 宜根据联网单位消防设施的在线情况、值班员履职情况、消防设施运行状态信息和消防安全管理信息、消防设施维保信息等进行基于消防设施和安全管理的消防安全风险评估,并生成消防安全风险评估报告;通过设定相应的监督管理规则对联网单位的违法、违规行为进行辨识,并向相关单位推送预警信息。6.3 应用支撑平台6.3.1 应用支撑平台基本功能应符合现行国家标准物联网应用支撑平台工程技术标准GB/T51243-2017第3.1.2条的规定。6.3.2 应用支撑平台应能接收本标准第3.5.1条第1款、第2款要求的信息,并实时推送到综合管理平台。6.3.3 对接收到的消防设施运行状态信息和消防安全管理信息进行存储、解析,并能根据信息的不同将相关信息推送、分发给不同应用平台和综合管理平台进行处理。6.3.4 应用支撑平台宜设置若干用于报警受理的人工客服座席,受理软件应符合现行国家标准城市消防远程监控系统第5部分:受理软件功能要求GB/T26875.5的相关规定;未设置人工客服座席的应用支撑平台应有相应的人工受理机制,对超时未受理的火警、故障、设施异常等报警信息进行人工处理。受理过程应具有通话语音、信息操作处理和时间记录功能。6.3.5 应能对接入本应用支撑平台的联网单位数、消防设施类型与数量、在线情况、报警类型与数量、运行情况等进行统计。6.3.6 应能对接入本应用支撑平台的各应用平台的注册用户数、用户上传、接收、处理信息情况和在线情况等进行统计。6.4 联网单位应用平台6.4.1 应能接收应用支撑平台推送的本联网单位消防设施运行状态信息,并显示本联网单位消防设施实时运行状态。6.4.2 接收到应用支撑平台推送的本单位火警、故障、水压异常、水箱水位异常、自动转手动控制等异常信息后,应有声音提示和文字、图形等显示,应具有在线火警确认和取消、故障与异常确认和恢复功能,并应对处理全过程进行记录和跟踪。6.4.3 应能录入、修改、上传和查询本标准附录B规定的联网单位消防安全管理信息。6.4.4 应支持移动终XAPP巡查功能,应能管理巡查路线、巡查点位、巡查时限,并能通过定位、文字、录音、照片、视频方式记录巡查情况和查询本联网单位消防值班人员历史巡查信息。6.4.5 应能向本联网单位的用户信息传输装置发送消防值班员远程查岗指令。6.4.6 应能依据值班员历史巡查、查岗数据对值班员的履职情况进行查询和统计。6.4.7 应能接收各级综合管理平台、应用支撑平台下发的通知、通告信息,并有声音和文字提示。6.4.8 应能根据本联网单位值班员履职情况、消防设施运行状况等信息,对联网单位消防安全风险进行分析,并生成分析报告。6.4.9 应能查询本联网单位的历史火警、故障、设施异常等消防设施运行状态信息,并能根据本联网单位的消防设施的在线情况和消防设施运行状态信息生成月、季和年度统计报表。6.4.10 应能查询本联网单位消防设施的维保合同、维保计划执行情况、历史维护保养报告,维保合同到期、维护保养未按期执行应能进行提示。6.4.11 应能查询本联网单位消防安全风险分析报告。6.4.6.4.11的功能。6.5维保单位应用平台6.5.1 应能接收、记录所服务的联网单位消防设施故障、异常信息,在接收到故障、异常信息后应有声音提示和文字、图形显示。6.5.2 应支持在线故障受理,对应用支撑平台推送、电话通知等方式报告的故障信息进行受理,根据维保合同、实时故障信息和消防设施系统相关技术标准和规范的规定编制生成维保计划,并能在线派单通知相关维保人员开展维保工作。6.5.3 应具有维保计划执行进度提醒功能。6.5.4 应能够应用移动终XAPP方式接收维保派单通知信息,接收到通知后应有声音和文字提示;并能通过定位、文字、录音、照片、视频等方式记录现场维保执行情况并上传。6.5.5 应能向联网单位推送消防设施故障修复提醒,维保修复完成后应能接受联网单位对维保服务的评价。6.5.6 应具有维保合同管理功能,合同内容应包含:1消防设施种类、数量。2消防设施部件种类、数量。3维护保养服务内容。4维护保养合同起止日期。1.1.7 应具有维保报告自动生成功能,维保报告内容应包含:1项目概况,信息应包含:场所名称、地址、场所负责人及。2消防设施概况,信息应包含:建(构)筑物数量、地上地下建筑面积、地上地下楼层数、建(构)筑物高度、消防水池水箱位置及容积。3维保项目、维保内容、测试方法和要求、实测记录和判XX果。1.1.8 6.5.7的功能。6.6 设备制造商应用平台6.6.1 应能查询本制造商生产的消防设施基本情况信息,信息应包含:消防设施及部件的种类、数量、状态。6.6.2 应能查询本制造商生产的消防设施历史运行状态统计信息,统计信息应包含:消防设施及部件种类、型号、数量、完好率、故障率。6.6.3 应能查询本制造商生产消防设施及部件的施工单位、使用单位、安装位置、安装日期、维保记录等信息。6.7 保险机构应用平台6.7.1 应能查询、统计联网单位消防设施的火警、故障、误报等消防设施运行状态信息。6.7.2 应能查询、统计联网单位维保合同执行情况。6.7.3 应能查询、统计联网单位维保计划执行情况。6.7.4 应能查询联网单位消防设施维护保养报告。6.7.5 应能查询联网单位值班员履职情况。6.7.6 应能查询联网单位投保合同记录。6.7.7 应能根据消防设施运行状况、消防设施使用年限、维保单位服务质量、联网单位安全管理情况对联网单位进行火灾风险分析。6.8 社会公众应用平台6.8.1 应能向社会公众发布火灾预警、风险提示、通知通告等。6.8.2 应能提供消防新闻资讯、科普知识、相关消防法律法规、相关国家、行业标准等。6.8.3 应具有远程监控系统行业动态资讯发布和信息咨询功能。社会公众应用平台应支持移动终XAPP访问。6.8.5 宜支持应用移动终XAPP实现火灾风险隐患记录上传功能,上传的火灾风险隐患应能推送到综合管理平台。7施工7.1 一般规定7.1.1 远程监控系统的施工应由具有相关资质、独立法人资格的单位承担。消防设施联网工程施工单位应具有消防设施施工工程专业承包资质;远程监控系统的综合管理平台、应用支撑平台及其他各应用平台的施工单位应具有计算机、网络等技能的技术人员。7.1.2 远程监控系统施工应按设计要求编写施工方案。施工现场应具有健全的施工质量管理体系、相应的施工技术标准、施工质量检验制度。施工现场质量管理可按本标准附录C的规定进行检查记录。未实行监理的施工现场,建设单位相关人员应履行本标准涉及的监理职责。7.1.3 远程监控系统施工前,应具备系统图、设备布置平面图、网络拓扑图、网络布线连接图、防雷接地与防静电接地布线连接图及消防设施的对外输出接口技术参数、通信协议、系统调试方案、系统设备的现行国家标准等必要的技术文件。7.1.4 远程监控系统施工前,应对设备、材料及配件进行进场检查,检查不合格者不得使用。设备、材料及配件进入施工现场应有清单、使用说明书、产品合格证书、国家法定机构的检验报告、软件授权许可等文件,且规格、型号应符合设计要求。7.1.5 施工现场及施工中使用的水、电、气应满足施工要求,并应保证连续施工。7.1.6 远程监控系统的施工,应按照工程设计文件和施工技术标准进行。7.1.7 远程监控系统施工过程中,施工单位应做好设计变更、安装调试等相关记录。7.1.8 远程监控系统的施工过程质量控制应符合下列要求:1各工序应按施工技术标准进行质量控制,每道工序完成检查合格后,方可进行下道工序。检查不合格,应进行整改。2相关各专业工种之间应进行交接检验,经负责人签字确认后方可进行下道工序。3隐蔽工程在隐蔽前应通过验收,并形成验收文件。4安装完成后,施工单位应对远程监控系统的安装质量进行全数检查,并按有关专业调试规定进行调试。5施工过程质量检查记录应按附录D填写“施工过程质量检查记录”。7.1.9在施工期间,因施工需要临时停用消防设施的,应有确保消防安全的有效措施和专项应急预案,并经联网单位消防安全责任人批准。7.2 安装7.2.1 远程监控系统安装环境应符合下列要求:1远程监控系统的室内布线应符合现行国家标准建筑电气工程施工质量验收规范GB50303的有关要求。2远程监控系统的防雷接地应符合现行国家标准建筑物电子信息系统防雷技术规范GB50343有的关要求。7.2.2 远程监控系统设备的安装应符合下列要求:1设备应根据实际工作环境合理摆放,安装牢固,便于人员操作、拆卸,并留有检查、维护的空间。2设备和线缆应设永久性标识,且标识应正确、清晰。3设备连线应连接可靠、捆扎固定、排列整齐,不得有扭绞、压扁和保护层断裂等现象。4用户信息传输装置应设置在联网单位的消防控制室内。联网单位未设置消防控制室时,用户信息传输装置宜设置在有人值班的明显部位。5信息采集装置应根据使用功能、应用场所、火灾危险性、现场联网条件等因素确XX装位置。6信息采集装置应按设计要求安装。加装的压力信息采集装置与消防给水管道连接应保证连接处无渗水。7消防给水管道上设置的压力信息采集装置应在系统管道上接出支管或利用原有压力表的连接支管,支管的长度不宜大于500mm,并应在压力信息采集装置前设置检修的阀门。8加装的消防给水管道开口或分支管的连接应采用沟槽(卡箍)连接,并应符合现行国家标准自动喷水火系统第11部分:沟槽式管接件GB5135.11的规定。9安装完成后应做好设备标识及安装位置信息记录,存储备查。7.2.3远程监控系统使用的操作系统、数据库系统、应用系统等软件应具有软件使用(授权)许可证,并宜采用国产技术成熟的软件产品。1.1.27.3.1 远程监控系统正式投入使用前应对系统进行调试。1.1.3 远程监控系统调试前应具备下列条件:1各设备XXX软件按设计要求安装完毕。2远程监控系统的安装环境符合本标准第721条要求。3对系统中的各用电设备分别进行单机通电检查。4制定调试和试运行方案。5备齐本标准第7.1.2条、7.1.3条、7.1.4条规定的技术文件。1.1.4 在与用户信息传输装置连接的消防设施上模拟产生火灾报警、故障、手自动工作、动作等各种状态,检查用户信息传输装置接收信息的完整性,用户信息传输装置是否按照现行国家标准城市消防远程监控系统第3部分:报警传输网络通信协议GBfT26875.3规定的通信协议和数据格式将信息通过有线/无线网络传送到应用支撑平台。1.1.5 信息采集装置的调试和测试应符合下列要求:1检查信息采集装置的安装地点、防护等级、供电情况是否满足标准要求及实际需求。2与信息采集装置连接的消防设施触发火灾报警后,信息采集装置是否能在3s内准确识别并上传。3是否支持远程软件升级。4校验采集的消防设施运行数据信息与实际测试的数值的一致性,是否按照现行国家标准城市消防远程监控系统第3部分:报警传输网络通信协议GB/T26875.3规定的通信协议和数据格式将信息通过有线/无线网络传送到应用支撑平台,并满足时限要求。1.1.6 消防给水及消火栓系统和自动喷水灭火系统信息采集装置的调试和测试应符合下列要求:1校验采集的水压信息数值与机械压力表数值的一致性。2模拟水系统管网压力变化和水压过低报警,检查信息采集装置接收、传输信息的完整性,是否在规定时间内识别、上传信息。3模拟消防水箱(池)的水位变化和水位过低报警,检查信息采集装置接收、传输信息的完整性,是否在规定时间内识别、上传信息。4设置消防水泵控制柜为手动启动状态,检查信息采集装置是否在规定时间内识别、上传信息。5模拟消防水泵控制柜电源故障,检查信息采集装置是否在规定时间内识别、上传信息。6模拟室外、市政消火栓压力异常和市政消火栓倾倒或被掩埋,检查信息采集装置是否在规定时间内识别、上传信息。7启动末X试水装置,检查信息采集装置是否按要求进行信息上传。1.1.7 视频信息采集装置的调试和测试应符合下列要求:1上电检查视频采集终X视频清晰度是否满足要求。2检查视频采集终X本机循环存储功能,实时存储视频图像时间是否满足要求。3通过域名远程查看实时视频采集情况。1.1.8 其他消防设施数据采集的调试和测试结果应满足4.6节要求。1.1.9 远程监控系统应用平台的调试和测试应符合下列要求:1根据各应用平台说明书进行操作并校验平台软件是否处于正常工作状态及数据完整性、一致性。2模拟消防设施的火警、故障,对应用平台通知方式进行验证,并进行完整的处理流程测试。3按本标准第6章规定的平台设计功能对平台进行验证。1.1.10 远程监控系统在各项功能调试后应进行试运行,试运行时间不应少于1个月。1.1.11 远程监控系统的设计文件和调试记录等文件应形成技术文档,存储备查。8验收1.1.1 一般规定8.1.1 按照建设单位的不同,可将远程监控系统验收分为消防设施联网工程验收、应用支撑平台验收、应用平台验收和综合管理平台验收。8.1.2 远程监控系统应由建设单位组织设计、施工、系统服务商、监理(如有)等单位进行验收。8.1.3 验收时,施工单位应提供下列技术文件:1竣工验收申请报告。2系统设计文件、(施工)技术标准、工程(项目)合同、设计变更通知书、平台软件使用(授权)许可证。3施工现场质量管理检查记录。4系统施工过程质量检查记录。5系统的检验报告、合格证及相关材料。6系统设备清单。7系统调试记录。8.1.4 远程监控系统验收应按附录E填写“系统工程验收记录”。8.1.5 远程监控系统的各部分验收应满足以下要求:1系统的设置应符合本标准第3.4.1条的规定。2与原有消防设施的关系应符合本标准第3.L3条的规定。3安全性应符合本标准第3.6节的规定。4数据传输应符合本标准第5.1.1条、第5.1.3条第1、3、4款、第5.1.4条及第5.2节的规定。5应
