建筑构造优化设计基本思路.docx

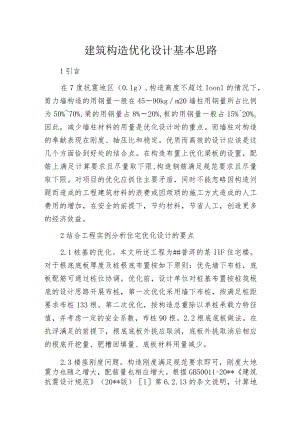

建筑构造优化设计基本思路1引言在7度抗震地区(0.1g),构造高度不超过Ioonl的情况下,剪力墙构造的用钢量一般在4590kgm20墙柱用钢量所占比例为50%70%,梁的用钢量占8%20%,板的用钢量一般占15%20%o因此,减少墙柱材料的用量是优化设计时的重点。而墙柱对构造的奉献表现在刚度、轴压比和稳定。优质而高效的设计应该是这几个方面恰到好处的结合点。在构造布置上优化梁板的设置,配筋上满足计算要求且尽量取下限,构造钢筋满足规范要求且尽量取下限。对项目的优化应抓住主要矛盾,同时不能忽略因构造问题而造成的工程建筑材料的浪费或因烦琐的施工方式造成的人工费用的增加,在安全的前提下,节约材料,节省人工,创造更多的经济效益。2结合工程实例分析住宅优化设计的要点2.1桩基的优化。本文所述工程为#普洱的某IIF住宅楼。对于根底底板厚度及桩根底布置按如下原则:优先墙下布桩,底板配筋可通过桩位协调。优化前,设计单位对桩基布置按桩筏根底的设计思路开展布桩,第一次优化采用墙下布桩,按满足桩距要求布桩133根。第二次优化,按构造总重除以单桩承载力特征值,并考虑一定的安全系数,布桩90根。2.2根底底板做法。在抗浮满足的前提下,根底底板外挑应取消,底板外挑取消后相应的根底开挖量、肥槽回填量、底板材料用量减少。2.3楼座刚度问题。构造刚度满足规范要求即可,刚度大地震力也随之增大,配筋量也相应增大。根据GB50011-20*建筑抗震设计规范(20*版)1第6.2.13的条文说明,计算地震内力时,抗震墙连梁刚度可折减;计算位移时,连梁刚度可不折减。此条成为剪力墙布置,刚度把控的关键点。因此,计算时勾选“增加计算连梁刚度不折减模型下的地震位移”,主体构造规定水平力方向下的位移角按连梁刚度不折减时满足剪力墙构造的1/1000限值即可。2.4层高控制。6度抗震地区,抗震等级三级,标准层层高每增加IOOnIm造价增加约为29元/m2;7度抗震地区,抗震等级二级,标准层层高每增加IOOmnI造价增加约为41元/m2。构造在设计初期可以和建筑专业协商将标准层层高控制在283m,兼顾考虑住宅舒适度和地方标准。地下层高不仅影响地下室底板及侧壁的材料用量,同时影响到基坑支护,基坑降水、土方、抗拔桩抗拔锚杆的费用,地下室层高应结合建筑设备专业综合设置,按下限确定层高。2.5剪力墙布置。一般剪力墙是指墙肢的截面高度与厚度之比大于8的剪力墙,因此,剪力墙的长度宜取8倍或8倍以上厚度。当采用20OnInl厚的剪力墙,剪力墙长度应大于等于1600mmoGB5001120*建筑抗震设计规范(20*年版)6.4.6规定,剪力墙墙肢长度不大于墙厚的3倍时,应按柱的有关要求开展设计。按照JGJ320*高层建筑混凝土构造技术规程7.2.2条,短肢剪力墙的全部竖向钢筋的配筋率比普通剪力墙高。短肢墙墙体材料大大增多,应尽量防止。2.6楼座荷载加载问题。楼层板处荷载的加载:设计初期,有的后砌墙下未设次梁,从而造成整块板的活荷载由于隔墙原因增大lkNm2或更多。设计后期在有条件的情况下设置次梁或者板上加线荷载直接传力,荷载按实际情况输入,防止整个板块荷载放大,从而使配筋量合理减少。2.7楼座混凝土强度等级问题。剪力墙作为竖向承重构件,混凝土强度等级不宜过低,下部楼层可用到C4(C50,这样有利于减小剪力墙的截面,减少混凝土用量,减轻墙体自重。楼板、梁不宜采用高强度等级混凝土,防止过早出现收缩裂缝。2.8梁板布置。楼板按挠度、裂缝满足规范最低要求,不必过厚,经济跨度一般可取35%不宜采用大板。采用经济跨度后,板配筋量和板混凝土大大减少,自重减轻,柱配筋量减少。梁高设置不宜过高,当梁腹板厚度大于450mm时,需配置构造钢筋,构造钢筋量增多,同时应使梁的配筋率在经济配筋率范围。2.9楼座构件构造问题。剪力墙构造不应在楼层处设置暗梁。地下室外墙墙顶或墙底无须设置暗梁。次梁纵筋宜采用架立筋和支座单独设置的方式,不应全跨放大。次梁箍筋无加密区,不应无端放大。按照GB5001020*混凝土构造设计规范(20*年版)9.1.7,单向板或楼梯构件的构造筋只需满足构造配筋率即可,无须刻意放大。3结合工程实例分析地库优化设计的要点3.1 地下车库的层高控制。地下室层高应结合管线综合,建筑车位设置(如是否设置机械车位)综合确定。构造梁高直接影响建筑净高,应尽量降低构造梁高,或者2个方向采用不同的梁高满足管线排布的需要。普通开挖土方及土钉喷锚基坑支护条件下,地下室层高每增加IOOmm,造价增加约为32元/m2;普通开挖土方及支护桩基坑支护条件下,地下室层高每增加IOOrnm,造价增加约为36元/m2;岩石开挖(动爆)及支护桩基坑支护条件下,地下室层高每增加100mm,造价增加约为40元/m2;岩石开挖(静爆)及支护桩基坑支护条件下,地下室层高每增加IOomnb造价增加约为64元/m2。地下室层高控制为约3.8m,混凝土量及含钢量能控制在较优范围。3.2 地下车库的经济柱网。地下室柱网布置结合车位排布设置,最大不宜超过82mX82。地下室柱网设置应配合建筑设备专业获得最大的车位数量,满足最大的经济价值。3.3覆土厚度。满足建筑、景观的要求下尽量采用覆土厚度的下限,有利于顶板厚度和配筋量的控制。工程实例:*32#38#住宅楼及地下车库。根底底板采用平板筏形根底(下柱墩),单层地下室,框架构造,顶板覆土厚度抗压采用2.0m,抗浮采用L6m。方案分析:(1)主梁+厚板布置方案(假设造价=1);(2)单向平行等间距两道次梁布置方案(约0.93倍);(3)带柱帽的无梁楼板布置方案(约0.93倍);(4)十字型次梁布置方案(约0.97倍);(5)井字型次梁布置方案(约L06倍)。本车库顶板采用双次梁。仅在计算顶板时考虑消防车通道处消防车荷载,计算根底时不考虑消防车荷载3。4结语建筑构造设计将直接影响建筑物的安全、适用、经济和合理性,更是决定建筑工程质量优劣的关键,建筑设计者必须从当今经济现状和发展趋势出发,建立一个宏观的、合理的构造设计理念,保证建筑的安全性、适用性以及舒适性。
