焊接技术在机电安装工程运用.docx

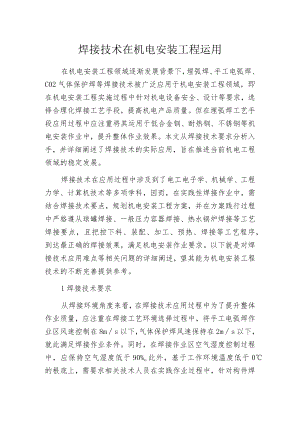

焊接技术在机电安装工程运用在机电安装工程领域逐渐发展背景下，埋弧焊、手工电弧焊、C02气体保护焊等焊接技术被广泛应用于机电安装工程领域，即在机电安装工程实施过程中针对机电设备安全、设计等要求，选择合理化焊接工艺手段，提高机电产品质量。但在埋弧焊工艺手段应用过程中应注重将其运用于低合金钢、耐热钢、不锈钢等机电安装作业中，提升整体作业效果。本文从焊接技术要求分析入手，并详细阐述了焊接技术的实际应用，旨在推进当前机电工程领域的稳定发展。焊接技术在应用过程中涉及到了电工电子学、机械学、工程力学、计算机技术等多项学科，因而，在实践性焊接作业中，需结合焊接技术要点，规划机电安装工程方案，并在方案践行过程中严格遵从球罐焊接、一般压力容器焊接、热水锅炉焊接等工艺焊接要点，且把控下料、装配、加工、预热、焊接等工艺程序，到达最正确的焊接效果，满足机电安装作业要求。以下就是对焊接技术应用难点等相关问题的详细阐述，望其能为机电安装工程技术的不断完善提供参考。1焊接技术要求从焊接环境角度来看，在焊接技术应用过程中为了提升整体作业质量，应注重在焊接工艺环境选择过程中，将手工电弧焊作业区风速控制在8ms以下，气体保护焊风速保持在2ms以下，就此满足焊接作业条件。同时，在焊接作业区空气湿度控制过程中，应保持空气湿度低于90%o此外，基于工作环境温度低于0的根底上，需要求相关技术人员在实践作业过程中，针对构件焊接区各方向大于IOOmm的范围内开展加热，且当温度到达20。C时，展开焊接工艺，规避低质焊接现象。从焊接程序角度来看，在焊接工艺活动开展过程中应注重针对焊前准备、下料、加工装配、焊接预热、开始焊接、焊接处理、焊接检验七项焊接工艺程序开展严格把控。而在焊接检验工作开展过程中，首先应通过无损检验形式，验证焊接构件焊缝致密性、外观、裂纹等，然后，设置机械性能试验、组织检验试验、化学成分分析等检验活动，控制焊接过程，到达最正确的焊接技术应用效果。2焊接技术在机电安装工程中的实际运用2. 1球罐焊接工艺2.1.1 焊前准备为了实现球罐焊接工艺在机电安装工程中的高效应用，首先，在焊前准备工作实施过程中应注重将焊接作业区风速控制在小于8ms,温度高于-5T,相对湿度低于90%,且注重在距离球罐500-1000mm的位置测量相关参数，保障焊前准备作业效果。同时，在球罐焊前准备期间，如若壁厚小于18mm,需采取单面V口形钢板接口焊接形式,如若壁厚大于20mm,需采用不对称X形坡口钢板接口焊接方法，并在坡口焊接过程中，利用磨光机处理焊接坡口表面,且探测裂纹等。其次，在球罐焊接预热准备过程中，当壁厚较大时，需利用预热方式去除焊接区域污物，然后，在预热期间，采用液化石油气等热源，稳定机电安装构件焊接温度,就此到达最正确的球罐焊接效果。例如，在喷嘴预热过程中，需将预热火焰对准坡口中心，然后，将预热温度控制在小于200。C状态，温度测点距离焊缝50mm左右，形成良好的球罐焊接操作环境。但在球罐焊接过程中为了规避裂纹现象的凸显，应注重在焊条保管过程中，将其置入到保温筒环境中，满足球罐焊接要求。2.1.2 焊接方法球罐焊接在机电安装作业中的应用应注重遵从以下几项原则：第一、在球罐焊接方法选择过程中应注重综合考虑组装方法、现场施工条件、焊接设计等因素的影响,并针对球罐焊接母材，即低碳钢、15MnVNR、16MnR等选择埋弧焊、电弧焊、自动MlG或MAG焊等方法。但在实践焊接工艺活动开展过程中为了规避裂纹等现象的凸显，应注重在球罐焊接工艺操作过程中，以赤道带为基准，然后，遵从由中间向两极的焊接顺序开展。例如，在7个带的球罐焊接过程中，应遵从赤道带外纵缝一上、下温带外纵缝一赤道带上、下外环一上寒带内一上、下寒带外纵缝等焊接顺序，并践行对称理念，保障焊接工艺质量；第二、在球罐环缝等焊接过程中为了规避变形等现象的凸显，应注重采用单道摆动多层焊方法，且在焊缝处理过程中，遵从逆向焊接原则，规避交界处缺陷，到达最正确的焊接效果。从以上的分析中即可看出，在球罐机电安装焊接工艺应用过程中，严格遵从焊接要点是非常必要的，为此，应提高对其的重视程度。2.1.3 2一般压力容器焊接工艺在一般压力容器焊接工艺开展过程中应注重遵从焊接工序，满足机电安装要求：打底，即在一般压力容器焊接工艺操作过程中，需在“由下至上”焊接理念的导向下，借助氮弧焊方式，实施焊接过程。但在氢弧焊接工艺处理过程中，为了规避裂纹缺陷，需利用角磨机在点焊起始点、收尾处等位置打磨出斜口，然后，检测底层焊缝均匀性，随之针对试板开展试焊，再实施氢弧打底焊接，满足焊接条件；中层施焊，基于底部焊接作业完毕的根底上，相关工作人员应针对中层施焊区域熔渣、飞溅物等杂质开展去除处理，然后，在焊接接头与底层焊接接头错开IonInI以上的位置施焊，并采用3.2焊条，而焊接厚度控制在焊条直径的0.8-1.1倍左右。2.3热水锅炉焊接工艺在机电安装工程领域发展过程中，热水锅炉焊接工艺得到了广泛应用，但在热水锅炉焊接工艺实施过程中，应注重将20#钢、H08Mn2SiA.E4303的SMAW填充盖面作为焊接工艺材料，同时，在热水锅炉焊接工艺坡口选择过程中，采用V型对接坡口设计方法，而坡口角度为60-70°,对口间隙l-2mm,且于焊前准备中，针对焊接区域锈、漆等杂质开展处理，然后，在GTAW焊接工艺操作过程中，将H08Mn2SiA作为填充材料，并保持焊接电流为60A,焊接电压为13V,焊接速度为8cmmin,气体流量为4Lmin,就此到达最正确的焊接作业效果。此外，在热水锅炉SMAW焊接工艺操作过程中为了提升整体操作水平，应注重在工艺焊接期间，将E4303作为填充材料，并严格遵从焊接工艺参数要求，将焊接操作中焊接电流控制在60A,电弧电压为18V,焊接速度保持18cmin,到达秩序化焊接工艺处理状态。除此之外，在E4303焊条使用过程中，为了到达高效性使用状态，需将焊条置入到100-140。C环境中，烘干Ih左右，然后，投入到实际使用中，到达最正确的热水锅炉焊接工艺操作状态，同时，满足机电安装中热水锅炉焊接工艺应用需求。3结论综上可知，焊接技术在机电安装工程中的应用，有助于提高机电安装作业水平，保障机电设备运行安全性，因而在此根底上，为了打造良好的机电设备操作空间，应注重在机电安装工程实施过程中，做好热水锅炉焊接工艺、一般压力容器焊接工艺、球罐焊接工艺等焊接工作，并在焊接工艺处理完毕后，针对焊接构件开展焊后检查，就此保障机电安装工程中焊接作业效果，规避裂纹等问题的凸显，提高机电设备质量。
