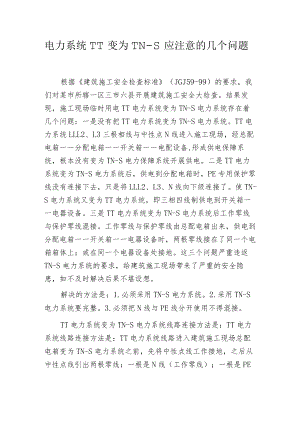

电力系统TT变为TN-S应注意的几个问题.docx

电力系统TT变为TN-S应注意的几个问题根据建筑施工安全检查标准（JGJ59-99）的要求，我们对某市所辖一区三市六县开展建筑施工安全大检查。结果发现，施工现场临时用电TT电力系统变为TN-S电力系统存在着几个问题：一是没有把TT电力系统变为TN-S电力系统。TT电力系统LLL2、L3三根相线与中性点N线进入施工现场，经总配电箱一一分配电箱一一开关箱一一电配设备,形成供电保障系统，根本没有变为TN-S电力保障系统开展供电。二是TT电力系统变为TN-S电力系统后，供电到分配电箱时，PE专用保护零线没有连接下去，只是将LLL2、L3、N线向下级连接了。使TN-S电力系统又变为TT电力系统，即三相四线制供电到开关箱一一电器设备。三是TT电力系统变为TN-S电力系统后工作零线与保护零线混接。工作零线与保护零线由总配电箱出来，供电到分配电箱一一开关箱一一电器设备时，两根零线接在了同一个电箱箱体上；或在同一个电器设备处接地。这三个问题严重违返TN-S电力系统的要求，给建筑施工现场带来了严重的安全隐患，如不及时解决后果不堪设想。解决的方法是：1.必须采用TN-S电力系统。2.采用TN-S电力系统要完整。3.必须把N线与PE线分开使用不得混接。TT电力系统变为TN-S电力系统线路连接方法是：TT电力系统线路连接方法是：TT电力系统线路进入建筑施工现场总配电箱变为TN-S电力系统之前，先将中性点线工作接地，之后从中性点线引出两根零线：一根是N线（工作零线）；一根是PE线（保护零线）。总配电箱形成TN-S电力系统。LhL2、L3、三根相线通过总配电箱总开关接入总漏电保护器一一分配电箱开关一一开关箱开关和漏电保护器一一电器设备。N线通过总配电箱接线端子板接人总漏电保护器一一分配电箱接电端子板一一开关箱端子板漏电保护器一一电器设备中性点。不得与电器设备外壳连接，不得与各电箱箱体连接，不得与大地连接。PE线通过总配电箱接线端子板连接电箱箱体一一分配电箱接线端子板连接电箱箱体一一开关箱接线端子板连接电箱箱体一一电器设备外壳。不得接入任何电器开关、熔电器。这样TT电力系统变成TNS电力系统，系形成接零接地保护系统，两根零线既相互独立又相互重复地发挥各自作用，为施工现场临时用电提供了安全保障，到达了TN-S电力系统安全保障的要求。
