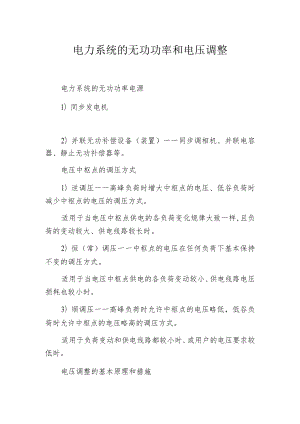

电力系统的无功功率和电压调整电力系统的无功功率电源1）同步发电机2）并联无功补偿设备（装置）一一同步调相机、并联电容器、静止无功补偿器等。电压中枢点的调压方式1）逆调压一一高峰负荷时增大中枢点的电压、低谷负荷时减少中枢点的电压的调压方式。适用于当电压中枢点供电的各负荷变化规律大致一样,且负荷的变动较大、供电线路较长时。2）恒（常）调压一一中枢点的电压在任何负荷下基本保持不变的调压方式。适用于当电压中枢点供电的各负荷变动较小、供电线路电压损耗也较小时。3）顺调压一一高峰负荷时允许中枢点的电压略低，低谷负荷时允许中枢点的电压略高的调压方式。适用于负荷变动和供电线路都较小时、或用户的电压要求较低时。电压调整的基本原理和措施4节点的实际电压为：为调整4节点电压，可以采取的措施：调UG调变压器分接头改变网络无功分布(装并联无功补偿设备)改变线路参数(装串联电容器、更换导线)双绕组降(/升)压变压器分接头的选择设高压侧实际电压为Ul,变压器阻抗RT、XT已归算到高压侧，变压器低压绕组的额定电压为UTL,变压器高压绕组的分接头电压为UTHo如果低压侧要求得到的电压为U2,则U2=(Ul-UT)k=(U1-UT)UTL/UTHUTH=(U1-UT)UTLU2其中：4UT=(PRT+QXT)U1负荷变化时，AUT及U2都要变化，而分接头只能用一个，可以同时考虑最大、最小负荷情况：UTHmax=(Ulmax-UTmax)UTL/U2maxUThmin=(Ulmin-UTmin)UTL/U2min然后取平均值：UTHav=(UTHmax+UTHmin)/2根据计算的UTHaV选择一个与它最接近的分接头，最后校验最大、最小负荷时低压母线的实际电压是否符合要求。合理使用调压措施开展调压1）优先考虑调发电机端电压UG2）调变压器分接头的手段应充分利用。普通变压器需停电调分接头；使用有载调压变压器，调压灵活而且有效，但价格较贵，而且一般要求系统无功功率供给较充裕。3）系统无功功率供给不充裕时，可以用并联电容器、调相机、静止无功补偿器调压；还可以降低4P°但需额外增加投资。冲击负荷的调压宜用静止无功补偿器。电力系统无功功率的最优分布目标：各节点无功电源功率QGi应是多少，才能使有功功率损耗aPe最小？等网损微增率准则。
