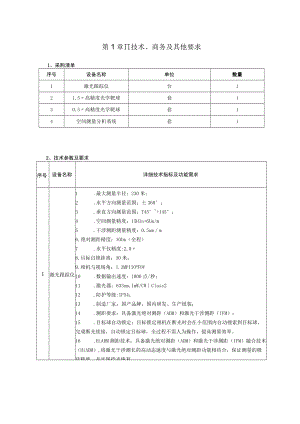

第1章技术、商务及其他要求1、采购清单序号设备名称单位数量1激光跟踪仪台121.5高精度光学靶球套130.5高精度光学靶球套14空间测量分析系统套12、技术参数及要求序号设备名称详细技术指标及功能需求1激光跟踪仪1 .最大测量半径：230米；2 .水平方向测量范围：土360°；3 .垂直方向测量范围：T45°+145°；4 .空间测量精度：15HIn+6Um/m5 .干涉测距测量精度：0.5umm6 .绝对测距精度：10Um（全程）7 .水平仪精度:2.08 .目标自锁距离：30米；9 .相机与视场角：1.3MPIIO0FOV10 .数据输出速度：1000点/秒；11 .激光器：633nm,ImW/CWClass212 .防护等级:IP54；13 .制造厂家：国产品牌，国内研发、生产组装；14 .测距要求：具备激光绝对测距（ADM）和激光干涉测距（IFM）；15 .目标球自动锁定：目标锁定相机在断光时会在小范围内自动搜索到目标球，完成断光续接，自动锁定目标球，全过程不需人为操作，提高测量效率。16 .HiADM测距技术：具备激光绝对测距（ADM）和激光干涉测距（IFM）融合技术（HiADM）,将激光干涉测长的高动态速度与激光绝对测距功能相结合，保证测量的极佳精度，并实现挡光恢复。17.一体化气象站：一体化的环境气象站自动监视及更新环境气象参数，实时补偿温度、空气压力和湿度对激光在空气中空气折射率的影响，保证测量的准确性。18.MUltiCOmm通信：设备与电脑之间可以通过硬件触发、有线网络或无线WIFl等多种方式数据通信，方便保密车间的现场使用，最高测量数据输出速度IOOO点/秒。19.编码器自校准：光栅编码器自校准技术使得系统可以在没有外部辅助设备的情况下独自进行编码器校准，当测量环境条件和仪器状态改变时现场校准特别方便。20.空气温度传感器：0.1C(0-40C)21.空气湿度传感器：6%(0-95%)22.气压力传感器：0.IkPa23.线缆接口:TCP/IP(Cat5)24.无线接口：WLANdEEE802.11N)25.工作温度：ObWC26.海拔高度：-5OO+35OO米27.额定电压：220VAC；28.电压波动范围：220÷10%VAC；29.功率：220W；30.频率:5060Hz;31.相对湿度：095%无凝露；32.外形尺寸：(220±10mm)×(280±10mm)×(495mm±10mm);1.接收角范围：±25°；2.光学中心误差：±3um；1.5高精2度光学3.球度：1.5um；靶球4.半径：19.05mm±0.002mm；5.规格：1.5；6.重量：170g±10%；3O.5高精度光学靶球1 .接收角范围：+25°；2 .光学中心误差：÷3um；3 .球度：0.5um；4 .半径：6.35mm+0.002mm；5 .规格：0.5"；6 .重量：19g+10%；空间测L国产自主研发；2 .通过PTB认证（针对所有ISO标准几何特征拟合（直线、平面、圆、球、圆柱、圆锥）的高斯-最小二乘法与（直线度、平面度、圆度、球度、圆柱度）的切比雪夫-最小区域法的算法认证）；3 .开放测量接口和软件服务：进行测量后的分析处理；4 .提供生产制造过程中所遇到的几何要素的构造方法与拟合算法，如直线，平面，圆，椭圆，槽，圆柱，圆锥，球体，抛物面，圆环等；5 .提供点组到点组，几何对象之间的配准功能。手段丰富且灵活，满足客户不同应用场景下的名义与测量之间的配准对齐：6,提供了强大的分析功能，不但包括快捷的对象间的几何关系测量功能，还包括专业的GD&T评定；7 .丰富的测量功能，如点到点的距离，点到平面的偏移量，对象与对象之间的位置4量分析系统姿态关系：8 .提供专业的GD&T评价功能，支持GD&T注释与测量检查；9 .提供监视功能，用户可以在实际的生产装配过程中，通过监视功能对装配情况进行实时监控与调整。10 .拥有强大的报告功能，给用户提供了极大的自由度，满足客户各种各样的报告格式要求。同比例完美打印PDF文件，可见即可得。11 .特征执行测量随着每次测量的完成，会实时更新计算结果。12 .提供多种自动测量功能，标准自动测量，快速流水线测量，向导点测量，批量点测量。满足用户不同应用场景下的自动测量需求，大大提高测量效率。13 .提供SDK接口，支持用户自主编程.14 .高精度三维空间测量数据分析算法：为用户的生产制造提供可靠的几何尺寸公差评定；15 .满足大尺寸测量设备配套使用，符合通用的三维测量分析软件。3、服务要求序号服务要求项目指标符号服务要求标准1技术文件应提供全套、完整的书面技术资料，仪器说明书、操作手册、简单维护说明等。2设备安装、调试和验收在合同生效后应向用户提供详细的安装要求并提供技术咨询；在仪器到达前，供应商应通知用户水、电、气及其他仪器等必备辅助设施的具体要求，从而让用户提前做好仪器安装准备。仪器到达用户所在地，在接到用户通知后两周内进行安装调试，直至通过验收。3技术培训供应商应提供完整的培训方案，包括内容、人员、时间、地点、频次等。在用户所在地对仪器使用者2-3人进行仪器操作和维护进行培训，使被培训人员达到能够熟练使用。培训内容包括仪器的技术原理、操作、数据处理、基本维护等。场地、交通等与培训相关的费用均由供应商承担。4售后服务承诺供应商在接到故障信息后，3小时内回应，包括电话、通讯聊天软件、传真、邮件等方式进行远程指导用户排除故障。若故障仍不能排除，供方将在72小时内进行售后上门服务。5备品备件供应商提供的备品备件方案完善、合理且具有针对性。6服务体系技术支持与服务体系健全，组织机构、管理和服务人员针对项目实际配置且合理。7包装要求及运输费用按测量仪器选用包装方式为：简易包装；防护要求：包装物不回收，包装费由供应商承担。4、验收方法和标准一、货物到达现场后，供应商应在采购人在场情况下当面开包，共同清点、检查外观,作出验货记录，双方签字确认后开始安装调试。二、成交供应商应保证货物到达采购人所在地完好无损，如有缺漏、损坏，由供应商负责调换、补齐或赔偿。三、成交供应商应提供完备的技术资料、装箱单、授权文件或生产厂商提供的原厂正品出货证明材料（非装箱清单组成材料）等，并派遣专业技术人员进行现场部署调试。验收合格条件如下：（一）产品技术参数与采购合同一致，性能指标达到规定的标准；（二）产品技术资料、装箱单、授权文件或生产厂商提供的原厂正品出货证明材料等资料齐全；（三）在产品（系统）试运行期间所出现的问题得到解决，并运行正常；（四）在规定时间内完成交货并验收，并经采购人确认。（1）现场开箱后，核对设备的型号、配件的规格与数量；确认外观有无划伤或掉漆；确认各部件有无损坏或异常。（2）使用仪器专用玻璃标准器进行设备的校准，确认仪器符合技术协议的要求，验收标准参照现行国家（或行业）标准以及本技术协议为准。（3）验收合格后，供方和需方签订产品验收报告。五、采购人对供应商交付的产品（包括质量、技术参数等）进行确认，并出具书面验收意见。
