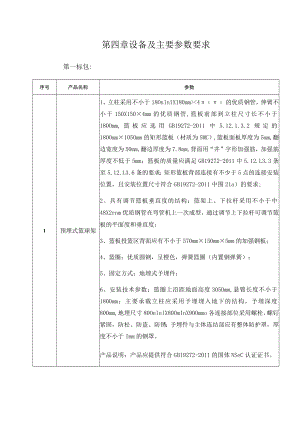

第四章设备及主要参数要求第一标包.docx

第四章设备及主要参数要求第一标包:序号产品名称参数1预埋式篮球架1、立柱采用不小于18OnlnIXI80mm><4的优质钢管，伸臂不小于150X150×4mm的优质钢管,篮板前部到立柱尺寸长不小于180Omm,篮板应选用GB19272-2011中5.12.1.3.2规定的1800mm×1050mm的矩形篮板（材质为SMC）,篮板面板厚度为5mm,翻边宽度为50mm,翻边厚度为7.8mm,背面用“井”字形加强筋，加强筋厚度不低于5mm；篮板的质量应满足GB19272-2011中5.12.L3.3条至5.12.L3.6条的要求；矩形篮板背部连接有不少于5点的连接安装位置，且安装位置尺寸符合GB19272-2011中图21a）的要求;2、具有调节篮板垂直度的结构：篮架上、下拉杆采用不小于中48X2rnm优质钢管在弯管机上一次成型。通过调节上下拉杆可调节篮板的平面度和垂直度；3、篮板投篮区背面应有不小于570mm×150mm×5mm的加强钢板；4、篮圈：优质圆钢，呈橙色，弹簧篮圈（内置钢弹簧）；5、固定方式：地埋式予埋件；6、安装技术参数：篮圈上沿距地面高度3050mm,悬臂长度不小于1800mm；主要承载立柱应采用予埋埋入地下的结构，予埋深度800mm,地埋尺寸80OnlnlX80OmInX90Ommo各连接部位采用螺栓、螺钉紧固，防松、防盗、防锈；予埋件与主体连结部应有整体防护罩，厚度不小于Imm的钢罩。产品说明：产品应提供符合GB19272-2011的国体NSeC认证证书。2告示牌1、产品规格：1290×114×1280mm；2、表面处理工艺：脱脂-酸洗-磷化-静电喷塑或脱脂-抛丸-静电喷涂；3、安装方式：直埋；4、产品符合GB19272-2011室外健身器材的安全通用要求国家标准；5、主立柱管采用中114X3.Omm钢管，板面材质为Inlln厚304不锈钢；6、整机不允许存在衣服、头发钩挂或缠绕危险；不存在和使用功能无关的凸出物；无挤压点，无剪切点，无卡夹处，各处孔径间隙。7、钢材完全满足器材的使用强度。焊接件经二氧化碳气体保护焊焊接而成，严密牢固，焊缝美观，无漏焊、虚焊、包渣、裂纹等缺陷。表面采用静电喷塑表面光滑平整，色泽均匀，结合牢固。表面喷塑颜色可保五年不褪色、八年不脱落。3双位漫步机1、产品规格：22120X630X1100mm；2、表面处理工艺：脱脂-酸洗-磷化-静电喷塑或脱脂-抛丸-静电喷涂；3、安装方式：直埋；4、产品符合GB19272-2011室外健身器材的安全通用要求国家标准；5、主立柱管采用中114X3.Omm钢管；6、与承重轴配合的轴承采用6206-2RZ深沟球规格的轴承，满足重量要求；7、摆动部件限位采用优质铸钢内限位，单侧摆动幅度不大于65°,且无刚性碰撞；8、踏板前后采取防止碰撞第三者的缓冲措施；不存在衣服、头发钩挂或缠绕危险；9、不存在和使用功能无关的凸出物；器材各支撑人体的表面所有棱边和尖角半径3.Omm,使用者或第三者易接触的零部件的其他所有棱边进行圆滑过渡；10、钢材完全满足器材的使用强度。焊接件经二氧化碳气体保护焊焊接而成，严密牢固，焊缝美观，无漏焊、虚焊、包渣、裂纹等缺陷。表面采用静电喷塑表面光滑平整，色泽均匀，结合牢固。表面喷塑颜色可保五年不褪色、八年不脱落。产品说明：产品应提供符合GB19272-2011的国体NSCC认证证书。4双位太极揉推器1、产品规格：1430×1190×1350mm；2、表面处理工艺：脱脂-酸洗-磷化-静电喷塑或脱脂-抛丸-静电喷涂；3、安装方式：直埋；4、产品符合GB19272-2011室外健身器材的安全通用要求国家标准；5、转动部件内设阻尼装置，防止转动惯性对使用者或第三者造成伤害；6、主立柱管采用中114X3.Omm钢管；7、器材各支撑人体的表面所有棱边和尖角半径3.Omm,使用者或第三者易接触的零部件的其他所有棱边进行圆滑过渡；8、钢材完全满足器材的使用强度。焊接件经二氧化碳气体保护焊焊接而成，严密牢固，焊缝美观，无漏焊、虚焊、包渣、裂纹等缺陷。表面采用静电喷塑表面光滑平整，色泽均匀，结合牢固。表面喷塑颜色可保五年不褪色、八年不脱落。产品说明：产品应提供符合GB19272-2011的国体NSeC认证证书。5三位引体架1、产品规格：1350X1175×2300mm；2、主要承载立柱采用钢管材质，柱直径不小于114mm,壁厚不小于3.0mm,并与其他管材同时满足GB192722011标准中相关静载荷、稳定性要求；3、主要承载横梁采用不小于25mm圆钢；4、握持把手应不小于16mm且不大于45mm,并进行防滑处理；5、把手端部直径不小于50mm；6、三站位设计，可满足3人同时使用；7、钢材完全满足器材的使用强度，焊接件经二氧化碳气体保护焊焊接而成，严密牢固，焊缝美观，无漏焊、虚焊、包渣、裂纹等缺陷。表面采用静电喷塑表面光滑平整，色泽均匀，结合牢固。表面喷塑颜色可保五年不褪色、八年不脱落。供应商负责安装。产品说明：产品应提供符合GB19272-2011的国体NSCC认证证书。6腹肌板1、产品规格：1370×500×560mm；2、主要承载立柱尺寸：42mm×3.0mm：3、表面处理工艺：脱脂-酸洗-磷化-静电喷塑或脱脂-抛丸-静电喷涂；4、安装方式：直埋或预埋；5、产品符合GB19272-2011室外健身器材的安全通用要求国家标准；6、不存在和使用功能无关的凸出物；7、器材各支撑人体的表面所有棱边和尖角半径3.Ornm,使用者或第三者易接触的零部件的其他所有棱边进行圆滑过渡：8、钢材完全满足器材的使用强度。焊接件经二氧化碳气体保护焊焊接而成，严密牢固，焊缝美观，无漏焊、虚焊、包渣、裂纹等缺陷。表面采用静电喷塑表面光滑平整，色泽均匀，结合牢固。表面喷塑颜色可保五年不褪色、八年不脱落。产品说明：产品应提供符合GB19272-2011的国体NSCC认证证书。7双位蹬力器1、产品规格：2100X400×1480mm；2、表面处理工艺：脱脂-酸洗-磷化-静电喷塑或脱脂-抛丸-静电喷涂；3、安装方式：直埋；4、产品符合GB19272-2011室外健身器材的安全通用求国家标准；5、主立柱管采用114×3.Omm钢管;6、不存在和使用功能无关的凸出物；7、器材各支撑人体的表面所有棱边和尖角半径3.0mm,使用者或第三者易接触的零部件的其他所有棱边进行圆滑过渡；8、钢材完全满足器材的使用强度。焊接件经二氧化碳气体保护焊焊接而成，严密牢固，焊缝美观，无漏焊、虚焊、包渣、裂纹等缺陷。表面采用静电喷塑表面光滑平整，色泽均匀，结合牢固。表面喷塑颜色可保五年不褪色、八年不脱落。产品说明：产品应提供符合GB19272-2011的国体NSeC认证证书。8扭腰背肌训练器1、产品规格：2060X650×1255mm；2、表面处理工艺：脱脂-酸洗-磷化-静电喷塑或脱脂-抛丸-静电喷涂；3、安装方式：直埋；4、产品符合GB19272-2011室外健身器材的安全通用要求国家标准；5、主立柱管采用114X3.Omm钢管；转动部件内设阻尼装置，防止转动惯性对使用者或第三者造成伤害；6、器材各支撑人体的表面所有棱边和尖角半径3.0mm,使用者或第三者易接触的零部件的其他所有棱边进行圆滑过渡；7、钢材完全满足器材的使用强度。焊接件经二氧化碳气体保护焊焊接而成，严密牢固，焊缝美观，无漏焊、虚焊、包渣、裂纹等缺陷。表面采用静电喷塑表面光滑平整，色泽均匀，结合牢固。表面喷塑颜色可保五年不褪色、八年不脱落。产品说明：产品应提供符合GB19272-2011的国体NSCC认证证书。注：本标包供应商所投产品应为同一品牌。第二标包:序号产品名称参数农体工程（8件）固定独臂篮球架1、立柱采用不小于18OmmXI80mmX4mm的优质钢管，伸臂不小于150×150×4mm的优质钢管,篮板前部到立柱尺寸长不小于1800mm,篮板应选用GB19272-2011中5.12.1.3.2规定的180OmmXIO50mm的矩形篮板（材质为SMe）,篮板面板厚度为5mn,翻边宽度为50mm,翻边厚度为7.8mm,背面用“井”字形加强筋，加强筋厚度不低于5mm；篮板的质量应满足GB19272-2011中5.12.1.3.3条至5.12.1.3.6条的要求；矩形篮板背部连接有不少于5点的连接安装位置，且安装位置尺寸符合GB19272-2011中图21a）的要求；2、具有调节篮板垂直度的结构：篮架上、下拉杆采用不小于48X2mm优质钢管在弯管机上一次成型。通过调节上下拉杆可调节篮板的平面度和垂直度；3、篮板投篮区背面应有不小于570mm×150mm×5mm的加强钢板；4、篮圈：优质圆钢，呈橙色，弹簧篮圈（内置钢弹簧）；5、固定方式：地埋式予埋件；6、安装技术参数：篮圈上沿距地面高度3050mm,悬臂长度不小于1800mm；主要承载立柱应采用予埋埋入地下的结构，予埋深度80Omnb地埋尺寸800mm×800mm×900mmO各连接部位采用螺栓、螺钉紧固，防松、防盗、防锈；予埋件与主体连结部应有整体防护罩，厚度不小于Inim的钢罩。产品说明：产品应提供符合GB19272-2011的国体NSCC认证证书。告示牌1、表面处理工艺：脱脂-酸洗-磷化-静电喷塑或脱脂-抛丸-静电喷涂；2、安装方式：直埋；3、产品规格：1290X114×1280mm；4、产品符合GB19272-2011室外健身器材的安全通用要求国家标准；5、主立柱管采用114X3.Omm钢管，板面材质为Imm厚304不锈钢；6、整机不允许存在衣服、头发钩挂或缠绕危险；不存在和使用功能无关的凸出物；无挤压点，无剪切点，无卡夹处，各处孔径间隙；7、钢材完全满足器材的使用强度。焊接件经二氧化碳气体保护焊焊接而成，严密牢固，焊缝美观，无漏焊、虚焊、包渣、裂纹等缺陷。表面采用静电喷塑表面光滑平整，色泽均匀，结合牢固。表面喷塑颜色可保五年不褪色、八年不脱落。供应商负责安装。上肢牵引器1、产品规格：2870X730X2370mm；2、主立柱壁厚3mm,采用单一钢管，立柱直径不小于IlOmm；3、其他管材壁厚不小于2.5mm；4、活动把手（不含柔性部件）质量不大于600g,且端部直径大于50mm；5、若使用链环结构时，链扣之间最大间隙小于8mm；6、摆杆应有限位结构，摆杆运动至极限位置时，摆杆最低点与地面的距离应不小于1850mm；7、钢材完全满足器材的使用强度，焊接件经二氧化碳气体保护焊焊接而成，严密牢固，焊缝美观，无漏焊、虚焊、包渣、裂纹等缺陷。表面采用静电喷塑表面光滑平整，色泽均匀，结合牢固。表面喷塑颜色可保五年不褪色、八年不脱落。供应商负责安装。产品说明：产品应提供符合GB19272-2011的国体NSCC认证证书。直埋双位漫步机1、产品规格：1920×540×1200mm；2、摆杆应有可靠限位装置，且单侧摆动幅度不大于65°,摆杆选用不小于60X3mm或等强度规格的管材，扶手管材实际壁厚不小于2.5mm；3、主立柱壁厚3mm,采用单一钢管，立柱直径不小于IlOnm1；4、摆杆与主立柱内侧的最小距离应大于60mm；5、踏板的主运动方向和易滑脱方向应设置高度不小于30nini、长度大于踏板周长2/3的防滑脱的凸台或护板；凸台顶部棱边R弧应不小于2mm；6、脚踏部位应有防滑措施，站立使用的单脚防滑面应不小于（3X104）mm2,摩擦系数应不小于0.5；7、摆动部件下缘距地面或底面最小高度应不小于80mm；8、相邻运动的两踏板的间距应不小于100mm；9、转轴直径不小于25mm并辅以调质热处理，或选用直径不小于35mm；轴承座最薄处壁厚不小于6mm,轴承选用不小于6205承载能力的深沟球轴；10、踏板前后应采取防止碰撞第三者的缓冲措施；11、不允许存在衣服、头发钩挂或缠绕危险；12、钢材完全满足器材的使用强度，焊接件经二氧化碳气体保护焊焊接而成，严密牢固，焊缝美观，无漏焊、虚焊、包渣、裂纹等缺陷。表面采用静电喷塑表面光滑平整，色泽均匀，结合牢固。表面喷塑颜色可保五年不褪色、八年不脱落。供应商负责安装。产品说明：产品应提供符合GB19272-2011的国体NSCC认证证书。撑体扭腰器1、产品规格：1690×645×1425mm；2、主要承载立柱尺寸不小于(HIOmmX3mm；3、主要承载横梁尺寸不小于42mmx3mm优质椭圆管；4、转动部位采用深沟球轴承+圆锥滚子轴承；深沟球轴承选用不小于6205承载能力的深沟球轴；圆锥滚子轴承选用不小于30205承载能力的圆锥滚轴承；5、扭腰盘不应使用塑料材质；具有符合人体生物学规律的阻尼结构；6、扭腰盘上表面边缘应以R不小于3un的圆弧过渡；扭腰盘下部棱边应以R应不小于2mm；脚踏部位应有防滑措施，双脚站立防滑面应不小于(6×104)mm?,摩擦系数应不小于0.5；7、钢材完全满足器材的使用强度，焊接件经二氧化碳气体保护焊焊接而成，严密牢固，焊缝美观，无漏焊、虚焊、包渣、裂纹等缺陷。表面采用静电喷塑表面光滑平整，色泽均匀，结合牢固。表面喷塑颜色可保五年不褪色、八年不脱落。供应商负责安装。产品说明：产品应提供符合GB19272-2011的国体NSCC认证证书。提臀训练器1、主立柱壁厚3mm,采用单一钢管，立柱直径不小于Ilomm；主立柱以外其他各连接管实际壁厚不小于3mm,连接片实际壁厚不小于5mm；2、主要承载横梁尺寸不小于：60×40×3.0mm；3、转轴直径不小于25mm；4、所有管材壁厚为不小于3.Omin,耳片、连接片壁厚为5;5、安装方式：采用直埋式、埋地深度不小于：500mm；产品说明：产品应提供符合GB19272-2011的国体NSCC认证证书。三位扭腰器1、产品规格：1350×1220×1225mm；2、立柱壁厚3mm,采用单一钢管，立柱直径不小于IlOmm；3、转动部位采用深沟球轴承+推力球轴承；深沟球轴承选用不小于6205承载能力的深沟球轴；推力球轴承选用不小于51105承载能力的推力球轴承；4、扭腰盘不应使用塑料材质；5、扭腰盘上表面边缘应以R不小于3mm的圆弧过渡；扭腰盘下部棱边应以R应不小于2mm；6、脚踏部位应有防滑措施，双脚站立防滑面应不小于(6×104)mm2,摩擦系数应不小于0.5；7、具有符合人体生物学规律的阻尼结构；8、钢材完全满足器材的使用强度，焊接件经二氧化碳气体保护焊焊接而成，严密牢固，焊缝美观，无漏焊、虚焊、包渣、裂纹等缺陷。表面采用静电喷塑表面光滑平整，色泽均匀，结合牢固。表面喷塑颜色可保五年不褪色、八年不脱落。供应商负责安装。产品说明：产品应提供符合GB19272-2011的国体NSCC认证证书，制造商具有国家体育总局体育工程重点实验室出具的符合国家标准GB/T23987-2009涂层的人工气候老化曝露检测标准且等级为0级的检测报告。腹肌板1、产品规格：1370X500×560mm；2、主框架管规格不小于642mmX3mm,其他管材壁厚不小于2.5mm；3、腹肌板各支撑梁间隙应小于8mm,或采取整体式板面；4、钢材完全满足器材的使用强度，焊接件经二氧化碳气体保护焊焊接而成，严密牢固，焊缝美观，无漏焊、虚焊、包渣、裂纹等缺陷。表面采用静电喷塑表面光滑平整，色泽均匀，结合牢固。表面喷塑颜色可保五年不褪色、八年不脱落。供应商负责安装。产品说明：产品应提供符合GB19272-20U的国体NSCC认证证书。健身路径(12件)告示牌1、产品规格：1290×HOX1280mm；2、主立柱壁厚3mm,直径不小于Ilomn1；3、告示牌面板采用不锈钢材质，耐蚀性能相当于OCrI8Ni9(SUS304),厚度不小于Imnb面板边缘及尖角不得翘起，图样及字样蚀刻处理；4、告示牌内容至少包含以下内容：简明的的热身运动说明或图示；以图示或文字的方式介绍健身器材正确的锻炼方法，须有中国体育彩票标示；简明的安全警示说明包括发现器材有缺陷应立即停止使用直到修复的说明；器材供应商的全称，售后服务电话及督查电话，管理维护单位及联系电话。5、钢材完全满足器材的使用强度，焊接件经二氧化碳气体保护焊焊接而成，严密牢固，焊缝美观，无漏焊、虚焊、包渣、裂纹等缺陷。表面采用静电喷塑表面光滑平整，色泽均匀，结合牢固。表面喷塑颜色可保五年不褪色、八年不脱落。供应商负责安装。双位蹬力训练器1、产品规格：2100×400×1480mm；2、座椅、靠背上表面边缘应以R不小于3mm的圆弧过渡；座椅下部、靠背后侧棱边R不小于2mm；3、主立柱壁厚3mn,采用单一钢管，立柱直径不小于IlOmm；4、蹬力器摆杆应有限制摆幅的限位装置，蹬力器摆杆规格不小于小60mm×3mm；5、坐板采用一次冲压成形，板材壁厚不小于2.5mm；6、轴承座支架、耳片壁厚不小于6mm；7、采用轴承结构的，轴承座壁厚不小于6mm；轴承规格不小于6205深沟球轴承；8、不允许存在剪切点、挤压点、引入点，不允许存在刚性碰撞；9、脚踏部位应有防滑措施；摩擦系数应不小于0.5；10、蹬力器摆杆与立柱之间的最小距离应大于230mm；11、不允许存在衣服、头发钩挂或缠绕危险；12、钢材完全满足器材的使用强度，焊接件经二氧化碳气体保护焊焊接而成，严密牢固，焊缝美观，无漏焊、虚焊、包渣、裂纹等缺陷。表面采用静电喷塑表面光滑平整，色泽均匀，结合牢固。表面喷塑颜色可保五年不褪色、八年不脱落。供应商负责安装。产品说明：产品应提供符合GB19272-2On的国体NSCC认证证书。上肢牵引器1、产品规格：2870X730X2370mm；2、主立柱壁厚3mm,采用单一钢管，立柱直径不小于IlOnm1；3、其他管材壁厚不小于2.5mm；4、活动把手（不含柔性部件）质量不大于600g,且端部直径大于50mm；5、若使用链环结构时，链扣之间最大间隙小于8mm；6、摆杆应有限位结构，摆杆运动至极限位置时，摆杆最低点与地面的距离应不小于1850mm；7、钢材完全满足器材的使用强度，焊接件经二氧化碳气体保护焊焊接而成，严密牢固，焊缝美观，无漏焊、虚焊、包渣、裂纹等缺陷。表面采用静电喷塑表面光滑平整，色泽均匀，结合牢固。表面喷塑颜色可保五年不褪色、八年不脱落。供应商负责安装。产品说明：产品应提供符合GB19272-2011的国体NSCC认证证书。上下肢训练器1、产品规格：1300×530×1240mm；2、主立柱壁厚3mm,采用单一钢管，立柱直径不小于110mm；3、主要承载横梁尺寸不小于：100X50X3.0mm；4主转轴直径不小于30mm；5、采用阻尼结构；6、脚或腿的卡夹活动部件底面与地面的间距大于100mm；7、其他管材壁厚不小于2.5mm；8、钢材完全满足器材的使用强度，焊接件经二氧化碳气体保护焊焊接而成，严密牢固，焊缝美观，无漏焊、虚焊、包渣、裂纹等缺陷。表面采用静电喷塑表面光滑平整，色泽均匀，结合牢固。表面喷塑颜色可保五年不褪色、八年不脱落。供应商负责安装。产品说明：产品应提供符合GB19272-2011的国体NSCC认证证书。双位漫步机1、产品规格：2120×630×1100mm；2、摆杆应有可靠限位装置，且单侧摆动幅度不大于65°,摆杆选用不小于。6OmlnX3mm或等强度规格的管材，扶手管材实际壁厚不小于2.5mm；3、主立柱壁厚3un,采用单一钢管，立柱直径不小于IlOmIn；4、摆杆与主立柱内侧的最小距离应大于60mm；5、踏板的主运动方向和易滑脱方向应设置高度不小于30mm、长度大于踏板周长2/3的防滑脱的凸台或护板；凸台顶部棱边R弧应不小于2mm；6、脚踏部位应有防滑措施，站立使用的单脚防滑面应不小于（3X104）mm2,摩擦系数应不小于0.5；7、摆动部件下缘距地面或底面最小高度应不小于80mm；8、相邻运动的两踏板的间距应不小于100mm；9、转轴直径不小于25mm并辅以调质热处理，或选用直径不小于35mm；轴承座最薄处壁厚不小于6mm,轴承选用不小于6205承载能力的深沟球轴；10、踏板前后应采取防止碰撞第三者的缓冲措施；11、不允许存在衣服、头发钩挂或缠绕危险；12、钢材完全满足器材的使用强度，焊接件经二氧化碳气体保护焊焊接而成，严密牢固，焊缝美观，无漏焊、虚焊、包渣、裂纹等缺陷。表面采用静电喷塑表面光滑平整，色泽均匀，结合牢固。表面喷塑颜色可保五年不褪色、八年不脱落。供应商负责安装。产品说明：产品应提供符合GB19272-2011的国体NSCC认证证书。坐立式腰背按摩器1、产品规格：1280X715×1670mm；2、按摩轮与刚性固定部件间最小距离应大于30mm；3、不允许存在剪切点、挤压点、引入点，不允许存在刚性碰撞；4、主立柱壁厚3rn采用单一钢管，立柱直径不小于IlOmm；5、主立柱以外其他各连接管实际壁厚不小于2.5mm,各连接片、耳片实际壁厚不小于5mm；6、腰部按摩轮可以上下移动，并采取限位措施；7、按摩轮转轴直径不小于15mm；8、座椅表面边缘应以R不小于3mm的圆弧过渡；9、按摩轮转动轴心处应采用滚动轴承，轴承选用不小于6002承载能力的深沟球轴；10、钢材完全满足器材的使用强度，焊接件经二氧化碳气体保护焊焊接而成，严密牢固，焊缝美观，无漏焊、虚焊、包渣、裂纹等缺陷。表面采用静电喷塑表面光滑平整，色泽均匀，结合牢固。表面喷塑颜色可保五年不褪色、八年不脱落。供应商负责安装。产品说明：产品应提供符合GB19272-2011的国体NSCC认证证书。双位太极揉推器1、产品规格：>1430X1190×1350mm；2、主立柱壁厚3mm,采用单一钢管时，立柱直径不小于IlOmn1,采用复合结构立柱时,其外形尺寸不小于1IOmni,主要承载钢管不小于80mm×80mm×3mm；3、揉推轮盘支撑管的规格不小于4>48mmX2.5mm；4、两轮盘内侧距离不小于230mm；5、揉推轮盘应采用阻尼装置；钢材完全满足器材的使用强度，焊接件经二氧化碳气体保护焊焊接而成，严密牢固，焊缝美观，无漏焊、虚焊、包渣、裂纹等缺陷。表面采用静电喷塑表面光滑平整，色泽均匀，结合牢固。表面喷塑颜色可保五年不褪色、八年不脱落。供应商负责安装。产品说明：产品应提供符合GB19272-2011的国体NSCC认证证书。三位引体向上训练器1、产品规格：1350X1175×2300mm；2、主要承载立柱采用钢管材质，柱直径不小于114mm,壁厚不小于3.0mm,并与其他管材同时满足GB192722011标准中相关静载荷、稳定性要求；3、主要承载横梁采用不小于25mm圆钢；4、握持把手应不小于16mm且不大于45mm,并进行防滑处理；5、把手端部直径不小于50mm；6、三站位设计，可满足3人同时使用；7、钢材完全满足器材的使用强度，焊接件经二氧化碳气体保护焊焊接而成，严密牢固，焊缝美观，无漏焊、虚焊、包渣、裂纹等缺陷。表面采用静电喷塑表面光滑平整，色泽均匀，结合牢固。表面喷塑颜色可保五年不褪色、八年不脱落。供应商负责安装。产品说明：产品应提供符合GB19272-2On的国体NSCC认证证书。健骑机1、产品规格：1500X490×1175mm；2、主要承载立柱尺寸：不小于611OnlmX3.0mm,并与其他管材同时满足GB192722011标准中相关静载荷、稳定性要求；3、主要承载横梁尺寸：不小于66OminX3.0mm；4、转轴直径：不小于T25mm；5、不存在卡夹，衣服、头发钩挂或缠绕结构；6、转动部位采用国家标准轴承，并采用有效的防水和防尘措施；7、有内置限位装置，摆动件与立柱内侧距离及在使用中各结构件的内侧距离大于230mm防止产生挤压、卡夹、碰撞的伤害可能；8、摆动部件下边缘距地面或底面最小高度大于120mm；9、脚踏位有防滑措施，摩擦系数应大于0.5；10、不存在卡夹，衣服、头发钩挂或缠绕结构；11、连接板厚度为5mm；12、棱边和棱角半径为3.0mm；13、涂层、橡胶、塑料件有害物质限量符合GB19272-2011中5.2.6的要求；14、器材安全警示采用图示方式提示使用者可能存在风险；15、立柱采用外扣式钢制封头，可防止雨水流入；16、钢材完全满足器材的使用强度，焊接件经二氧化碳气体保护焊焊接而成，严密牢固，焊缝美观，无漏焊、虚焊、包渣、裂纹等缺陷。表面采用静电喷塑表面光滑平整，色泽均匀，结合牢固。表面喷塑颜色可保五年不褪色、八年不脱落。供应商负责安装。产品说明：产品应提供符合GB19272-2011的国体NSCC认证证书三位弹振压腿器1、产品规格：3900×IlOXIlOOnun;2、主立柱壁厚3mm,采用单一钢管，立柱直径不小于IlOmm；3、器材压腿横杠尺寸不小于30×30×2.Omm或等强度钢管；4、采用4根立柱3个不同高度站位设计；5、立柱采用外扣式钢制封头，可防止雨水流入；6、钢材完全满足器材的使用强度，焊接件经二氧化碳气体保护焊焊接而成，严密牢固，焊缝美观，无漏焊、虚焊、包渣、裂纹等缺陷。表面采用静电喷塑表面光滑平整，色泽均匀，结合牢固。表面喷塑颜色可保五年不褪色、八年不脱落。供应商负责安装。产品说明：产品应提供符合GB19272-2011的国体NSCC认证证书多功能按摩器1、产品规格：860×660×1530mm；2、主立柱壁厚3mm,采用单一钢管，立柱直径不小于IlOmn1；主立柱以外其他各连接管实际壁厚不小于3mm,连接片实际壁厚不小于5mm；3、按摩轮和揉推盘与刚性固定部件间的间隙应小于2mm或大于30mm；4、腰部按摩扶手直径不小于中32X3mm花纹钢管，扶手端部直径不小50mm；5、转轴直径不小于25mm；6、产品需同时具有手部、腿部、腰部按摩功能；7、不允许存在剪切点、挤压点、引入点，不允许存在刚性碰撞；8、不允许存在衣服、头发钩挂或缠绕危险；9、安装轴承处应采取防水、防尘措施；10、钢材完全满足器材的使用强度，焊接件经二氧化碳气体保护焊焊接而成，严密牢固，焊缝美观，无漏焊、虚焊、包渣、裂纹等缺陷。表面采用静电喷塑表面光滑平整，色泽均匀，结合牢固。表面喷塑颜色可保五年不褪色、八年不脱落。供应商负责安装。产品说明：产品应提供符合GB19272-2011的国体NSCC认证证书提臀训练器1、产品规格：1820X420×1400mm；2、主立柱壁厚3mm,采用单一钢管，立柱直径不小于IlOnIn1；主立柱以外其他各连接管实际壁厚不小于3mm,连接片实际壁厚不小于5mm；3、主要承载横梁尺寸不小于：60×40×3.0mm；4、转轴直径不小于25mm；5、所有管材壁厚为不小于3.0mm,耳片、连接片壁厚为5mm；6、安装方式：采用直埋式、埋地深度不小于：500mm；7、钢材完全满足器材的使用强度，焊接件经二氧化碳气体保护焊焊接而成，严密牢固，焊缝美观，无漏焊、虚焊、包渣、裂纹等缺陷。表面采用静电喷塑表面光滑平整，色泽均匀，结合牢固。表面喷塑颜色可保五年不褪色、八年不脱落。供应商负责安装。产品说明：产品应提供符合GB19272-20U的国体NSCC认证证书乡镇工程（1套）乒乓球台1、球台长度274Omm±3mm;球台宽度152Omm土2mm;球台高度760mm÷3mm;端、边线宽度20mm±1mm;中线宽度3mm±0.5mm。2、球台面板选用SMC树脂材料，一次铸压成型。厚度为5-6r,翻边厚度为50mm,背面采用“井”字形“米”字形加强筋，加强筋厚度为5mm,高度为2Ommo3、球台台面的颜色为蓝色或绿色，表面无光泽；端、边线和中线为白色。4、球台台面支撑架采用直径250mm,厚度3mm的优质钢管，彩虹腿，可固定于地面。含钢制网架，网架高度2153mm。5、产品应符合JYoOOI-2003教学仪器产品一般质量要求的有关规定。三、外观要求1、球台表面无开裂、脱胶、伤痕、明显翘曲等缺陷；2、台面油漆的漆色均匀一致，无脱漆现象，无明显的斑点、气泡、凹凸等缺陷。产品说明：产品应提供符合GB19272-2011的国体NSCC认证证书。固定独臂篮球架1、立柱采用不小于18OmmXI80mmX4mm的优质钢管，伸臂不小于150×150×4mm的优质钢管,篮板前部到立柱尺寸长不小于1800mm,篮板应选用GB19272-2011中5.12.1.3.2规定的1800mm×1050mm的矩形篮板（材质为SMC）,篮板面板厚度为5mm,翻边宽度为50mm,翻边厚度为7.8mm,背面用“井”字形加强筋，加强筋厚度不低于5mm；篮板的质量应满足GB19272-2011中5.12.1.3.3条至5.12.1.3.6条的要求；矩形篮板背部连接有不少于5点的连接安装位置，且安装位置尺寸符合GB19272-2011中图21a）的要求；2、具有调节篮板垂直度的结构：篮架上、下拉杆采用不小于48X2mm优质钢管在弯管机上一次成型。通过调节上下拉杆可调节篮板的平面度和垂直度；3、篮板投篮区背面应有不小于570mm×150mm×5un的加强钢板；4、篮圈：优质圆钢，呈橙色，弹簧篮圈（内置钢弹簧）；5、固定方式：地埋式予埋件；6、安装技术参数：篮圈上沿距地面高度3050mm,悬臂长度不小于1800mm；主要承载立柱应采用予埋埋入地下的结构，予埋深度800mm,地埋尺寸800mm×800mm×900mmo各连接部位采用螺栓、螺钉紧固，防松、防盗、防锈；予埋件与主体连结部应有整体防护罩，厚度不小于Imm的钢罩。产品说明：产品应提供符合GB19272-2011的国体NSCC认证证书。柱,灯（柱4根,灯八盏）1、灯杆尺寸：灯杆上口径为80mm,下口径为165un,壁厚为3mm,法兰盘为450X450Innb厚度为14mm,高度为8m；2、灯杆锥形管表面进行热镀锌，高光耐久静电喷塑工艺处理（白色）,经处理后耐高温、耐腐蚀达到5年以上，并能保证外表色彩鲜艳均匀，靓丽美观，五年以上不变色；3、采用250W双灯头，灯头为飞利浦或亚明投光灯，其材质是高压铸铝一次压铸成型、表面喷涂抗腐蚀涂层；集成高效节能镇流器，电子触发器及电容专业设计的高纯度阳极氧化铝反射器，高强度钢化玻璃，使用安全和便捷；经过严格的防水和防尘测试，防护等级为IP：65,光源使用寿命不低于二年；4、固定方式采用地笼固定,地笼整体高度为Inb地笼主体筋直径22mm；加强筋厚1.5un,宽2cm；法兰盘与主体连接部有整体防护罩，厚度不小于InIm的钢罩。双位蹬力训练器1、产品规格：22200X645X1700mm；2、座椅、靠背上表面边缘应以R不小于3mm的圆弧过渡；座椅下部、靠背后侧棱边R不小于2mm；3、主立柱壁厚3mm,采用单一钢管，立柱直径不小于IIOmm；4、蹬力器摆杆应有限制摆幅的限位装置，蹬力器摆杆规格不小于小60mm×3mm；5、坐板采用一次冲压成形，板材壁厚不小于2.5mm；6、轴承座支架、耳片壁厚不小于6mm；7、采用轴承结构的，轴承座壁厚不小于6mm；轴承规格不小于6205深沟球轴承；8、不允许存在剪切点、挤压点、引入点，不允许存在刚性碰撞；9、脚踏部位应有防滑措施；摩擦系数应不小于0.5；10、蹬力器摆杆与立柱之间的最小距离应大于230mm；11不允许存在衣服、头发钩挂或缠绕危险；12、钢材完全满足器材的使用强度，焊接件经二氧化碳气体保护焊焊接而成，严密牢固，焊缝美观，无漏焊、虚焊、包渣、裂纹等缺陷。表面采用静电喷塑表面光滑平整，色泽均匀，结合牢固。表面喷塑颜色可保五年不褪色、八年不脱落。供应商负责安装。产品说明：产品应提供符合GB19272-2011的国体NSCC认证证书。上肢牵引器1、产品规格：870×730×2370mm；2、主立柱壁厚3mm,采用单一钢管，立柱直径不小于IlOmln；3、其他管材壁厚不小于2.5mm；4、活动把手（不含柔性部件）质量不大于600g,且端部直径大于50mm；5、若使用链环结构时，链扣之间最大间隙小于8mm；6、摆杆应有限位结构，摆杆运动至极限位置时，摆杆最低点与地面的距离应不小于1850mm；7、钢材完全满足器材的使用强度，焊接件经二氧化碳气体保护焊焊接而成，严密牢固，焊缝美观，无漏焊、虚焊、包渣、裂纹等缺陷。表面采用静电喷塑表面光滑平整，色泽均匀，结合牢固。表面喷塑颜色可保五年不褪色、八年不脱落。供应商负责安装。产品说明：产品应提供符合GB19272-2011的国体NSCC认证证书上下肢训练器1、产品规格：1300X530×1240mm；2、主立柱壁厚3mm,采用单一钢管，立柱直径不小于IlOmn1；3、主要承载横梁尺寸不小于：100X50X3.0mm；4、主转轴直径不小于30mm；5、采用阻尼结构；6、脚或腿的卡夹活动部件底面与地面的间距大于100mm；7、其他管材壁厚不小于2.5mm；8、钢材完全满足器材的使用强度，焊接件经二氧化碳气体保护焊焊接而成，严密牢固，焊缝美观，无漏焊、虚焊、包渣、裂纹等缺陷。表面采用静电喷塑表面光滑平整，色泽均匀，结合牢固。表面喷塑颜色可保五年不褪色、八年不脱落。供应商负责安装。产品说明：产品应提供符合GB19272-2011的国体NSCC认证证书直埋双位漫步机1、产品规格：22120X630X1100mm；2、摆杆应有可靠限位装置，且单侧摆动幅度不大于65°,摆杆选用不小于60X3mm或等强度规格的管材，扶手管材实际壁厚不小于2.5mm；3、主立柱壁厚3mm,采用单一钢管，立柱直径不小于IlOmm；4、摆杆与主立柱内侧的最小距离应大于60mm；5、踏板的主运动方向和易滑脱方向应设置高度不小于30mm、长度大于踏板周长2/3的防滑脱的凸台或护板；凸台顶部棱边R弧应不小于2mm；6、脚踏部位应有防滑措施，站立使用的单脚防滑面应不小于（3X104）mm2,摩擦系数应不小于0.5；7、摆动部件下缘距地面或底面最小高度应不小于80mm；8、相邻运动的两踏板的间距应不小于100mm；9、转轴直径不小于25mm并辅以调质热处理，或选用直径不小于35mm；轴承座最薄处壁厚不小于6un,轴承选用不小于6205承载能力的深沟球轴；10、踏板前后应采取防止碰撞第三者的缓冲措施；11
