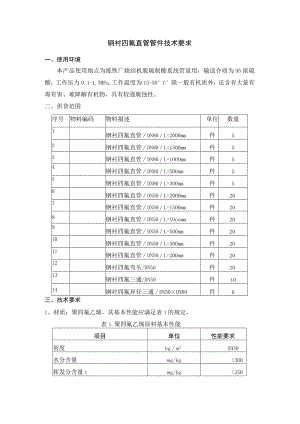

钢衬四氟直管管件技术要求.docx

钢衬四氟直管管件技术要求一、使用环境本产品使用地点为炼铁厂烧结机脱硫制酸系统管道用，输送介质为95浓硫酸，工作压力0.1-1.5MPa,工作温度为15-50°C°除一般有机质外，还含有大量有毒有害、难降解有机物，具有较强腐蚀性。二、供货范围序号物料编码物料描述单位数量1钢衬四氟直管DN80L=2000mm件52钢衬四氟直管DN80L=1500mm件53钢衬四氟直管DN80L=1OOOmm件54钢衬四氟直管DN80L=500mm件55钢衬四氟直管DN80L=300mm件56钢衬四氟直管DN50L=2000mm件207钢衬四氟直管DN50L=I500mm件208钢衬四氟直管DN50L=IOoomm件209钢衬四氟直管DN50L=500mm件2010钢衬四氟直管DN50L=300mm件2011钢衬四氟直管DN50L=200mm件2012钢衬四氟弯头/DN50件2013钢衬四氟三通/DN50件1014钢衬四氟异径三通DN50×DN80件6三、技术要求1、材质：聚四氟乙烯，其基本性能应满足表1的规定。表1.聚四氟乙烯原料基本性能项目单位性能要求密度kgm32930水分含量mg/kg<300挥发分含量tmg/kg<350炭黑含量%2.02.6热稳定性(200)min>20耐环境应力开裂(IO(TC,100%,Ft)h>1000耐气体组分(80°C,2MPa)h230长期静液压强度(20"C)MPa28.02、钢衬直管管件规格尺寸及公称压力见表2。表2规格尺寸及公称压力公称内径DN,mm厚度,mm公称压力(MPa)基本尺寸平均极限偏差管子壁厚衬氟厚度DN50±0.4441.0DN80±0.4441.03：链接方式：法兰连接，PNlO标椎法兰，衬氟直管要求内壁光滑无断点。四、包装、运输。4.1 设备运输由中标方负责，包装符合国家有关标准，满足长途运输及搬运要求。4.2 交货地点(安钢炼铁厂)，4.3 交货时间(2021年12月31日)。五、质量保证与售后。5.1 使用寿命：3年以上。.5.2 质保期内如果出现质量问题，供货方须在接到通知起24小时内处理完毕。
