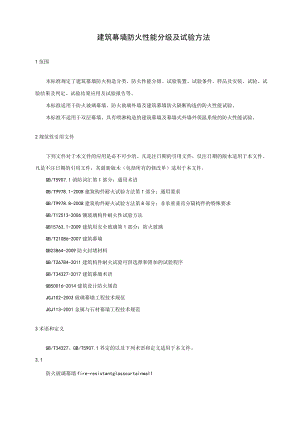

建筑幕墙防火性能分级及试验方法.docx

建筑幕墙防火性能分级及试验方法1范围本标准规定了建筑幕墙防火构造分类、防火性能分级、试验装置、试验条件、样品及安装、试验、试验结果及判定、试验结果应用及试验报告等。本标准适用于防火玻璃幕墙、防火玻璃外墙及建筑幕墙防火隔断构造的防火性能试验。本标准不适用于双层幕墙、具有喷淋构造的建筑幕墙及幕墙式外墙外保温系统的防火性能试验。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版木（包括所有的修改单）适用于本文件。GB/T5907.1消防词汇第1部分：通用术语GB/T9978.1-2008建筑构件耐火试验方法第1部分：通用要求GB/T9978.8-2008建筑构件耐火试验方法第8部分：非承重垂直分隔构件的特殊要求GB/T12513-2006镶玻璃构件耐火性试验方法GB15763.1-2009建筑用安全玻璃第1部分：防火玻璃GB/T21086-2007建筑幕墙GB23864-2009防火封堵材料GB/T26784-2011建筑构件耐火试验可供选择和附加的试验程序GB/T34327-2017建筑幕墙术语GB50016-2014建筑设计防火规范JGJ102-2003玻璃幕墙工程技术规范JGJ113-2001金属与石材幕墙工程技术规范3术语和定义GB/T34327、GB/T5907.1界定的以及下列术语和定义适用于本文件。3.1防火玻璃幕墙fire-resistantgIasscurtainwaII由具备耐火性能的玻璃面板、支承结构体系及防火封堵构造等组成的、满足一定防火性能要求的玻璃幕墙。3.2防火玻璃外墙exteriorfire-resistantglasswalI由具备耐火性能的玻璃面板、镶嵌框架及防火密封材料等组成的、满足一定防火性能要求的非承重外墙。3.3 3层间防火构造fire-resistantspandrelarea位于层间楼板外沿部位，由层间防火封堵构造及防火裙墙构造组成,用于阻止火灾竖向蔓延的构造。3.4防火裙墙构造fire-resistantskirtwaII位于建筑层间楼板部位，防火封堵构造的外侧，具有一定高度以防止下层火从室外侧蔓延卷吸至上层的，具有一定防火性能的外墙构造。3.5层间防火封堵构造fire-resistantinterlayerblockingconstruction位于楼板外沿部位，由防火封堵材料及耐火隔热材料组成，正常使用情况下满足密封和伸缩变形功能，遇火状态下用于阻止竖直方向火灾蔓延的封堵系统。3.6隔墙防火封堵构造fire-resistantpartitionwaIIblockingconstruction位于防火隔墙外沿部位，由防火封堵材料及耐火隔热材料组成，正常使用情况下满足密封和伸缩变形功能，遇火状态下用于阻止水平方向火灾蔓延的封堵系统。3.7建筑幕墙防火构造fire-resistantconstructionofcurtainwaII防火玻璃幕（或外）墙及其防火封堵构造，或建筑幕墙的防火封堵及防火裙墙构造的总称。3.8建筑幕墙防火性能fire-resistantperformanceofcurtainwaII在本标准规定的试验条件下，建筑幕墙防火构造从受到火荷载的作用时起，至失去耐火完整性、耐火隔热性、耐火热辐射或耐火防烟雾性时止所用的时间，用分钟表示。3.9耐火防烟雾性smokeresistance在标准试验条件下，建筑幕墙防火封堵构造阻止烟雾渗透的能力。3.10耐火热辐射性anti-heatradiation在标准试验条件下，建筑幕墙防火封堵构造阻止热辐射的能力。3.11室外标准升温曲线OUtSidefirecurve一种用于模拟室外空间火灾的时间温度关系的标准曲线。3.12室内标准升温曲线insidefirecurve一种用于模拟室内空间火灾的时间温度关系的标准曲线。3.13典型测试部位typicalarea用于确定建筑幕墙防火性能指标的特殊构造部位。3.14标准安装框架typicalinstallationframe用于模拟楼板和/或墙体、位于幕墙样品与试验炉体之间，用于安装幕墙样品，并与试验炉体隔热连接的构造。3.15模拟支承框架typicaIsupportingframe用于辅助试验样品安装的、模拟幕墙框架和/或面板等的构造。3.16位移适应性movementcapabiIity防火封堵构造在垂直建筑幕墙表面方向上往复荷载的作用下，其封堵缝隙适应位移变化的能力。3.17封堵构造缝bIockinggap防火封堵构造位于建筑幕墙表面及主体结构之间的缝隙。4防火构造分类4.1 防火玻璃幕墙构造典型防火玻璃幕墙构造见图U说明：1混凝土；2防火岩棉；3防火胶；4防火玻璃；5钢框；6支撑钢板a）无裙墙构造说明：1混凝土；2防火岩棉；3防火胶；4防火玻璃；5钢框；6面板；7保温岩棉；8角钢；9岩棉垫块；10岩棉钉b）有裙墙构造图1防火玻璃幕墙构造示意图4.2 层间防火构造典型层间防火构造见图2。说明：1混凝土;角钢；9-2防火岩棉；3防火胶；4玻璃；5铝框；6面板;一岩棉垫块；10岩棉钉；11窗台板；12室内装饰板a）无实体墙、楼板位于防火裙墙底部构造7保温岩棉；8说明：1混凝土;角钢；9-说明：1混凝土;角钢；9-2防火岩棉；3防火胶；4玻璃；5铝框；6面板;一岩棉垫块；10岩棉钉；11窗台板；12室内装饰板b）有实体墙、楼板位于防火裙墙中间构造2防火岩棉；3防火胶；4玻璃；5铝框；6面板;支撑钢板c）有实体墙、楼板位于防火裙墙顶部构造图2层间防火构造示意图7保温岩棉；87保温岩棉；84.3 防火封堵构造典型防火封堵构造，分为层间防火封堵构造和隔墙防火封堵构造，分别见图3和图4。说明:1混凝土；2防火岩棉;5面板；6裙墙；7框架图3层间防火封堵构造示意图说明:1混凝土；2 防火岩棉;3防火胶；4支撑钢件；5面板；6裙墙；7框架图4隔墙防火封堵构造示意图5防火性能分级5.1 整体构造防火性能5.1.1 分级指标整体构造的防火性能中，耐火完整性、耐火隔热性、耐火热通量及耐火防烟雾性分别用E、I、W及S表示，以耐火时间作为分级指标，耐火时间以t表示，单位为min°5.1.2 分级整体构造的防火性能应以室内、室外受火面分级，室内侧受火面以i表示，室外侧受火面以。表示。分级及指标值分别见表1和表2。表1室内标准升温曲线下整体构造防火性能分级表分级一级二级三级四级耐火完整性EE120(i)E90(i)E60(i)E30(i)耐火隔热性I1120(i)190(i)160(i)130(i)耐火热通量WW120(i)W90(i)W60(i)W30(i)耐火防烟雾性SS120(i)S90(i)S60(i)S30(i)耐火时间（t）min120t90t<12060t<9030t<60表2室外标准升温曲线下整体构造防火性能分级表分级一级二级三级四级耐火完整性EE120（0）E90（0）E60（0）E30（0）耐火隔热性I1120（o）190（0）160（0）130（0）耐火热通量WWl20（o）W90（0）W60（0）W30（o）耐火时间(t)min120t90t<12060t<9030t<605.2 层间防火构造防火性能5 .2.1分级指标在位移适应性试验后，层间防火构造的防火性能中，耐火完整性、耐火隔热性及耐火防烟雾性分别用E、I及S表示，以耐火时间作为分级指标，耐火时间以t表示，单位为Inin。6 .2.2分级层间防火构造的防火性能应以室内、室外受火面分级，室内侧受火面以i表示，室外侧受火面以。表示。分级及指标值分别见表3和表4。表3室内标准升温曲线下层间防火构造防火性能分级表分级一级二级三级四级耐火完整性EE120（i）E90（i）E60E30（i）耐火隔热性I1120（i）190（i）160130（i）耐火防烟雾性SS120（i）S90（i）S60（i）S30（i）耐火时间(t)min120Wt90t<12060t<9030t<60表4室外标准升温曲线下层间防火构造防火性能分级表分级一级二级三级四级耐火完整性EE120（0）E90（0）E60（0）E30Co）耐火隔热性I1120（0）190（0）160（0）130（O）耐火时间(t)min120t90t<12060t<9030t<605.3 防火封堵构造性能5.3.1 分级指标在位移适应性试验后，层间和隔墙防火封堵构造的防火性能中，耐火完整性、耐火隔热性及耐火防烟雾性分别用E、I及S表示，以耐火时间作为分级指标，耐火时间以t表示，单位为Inin。5.3.2 分级层间和隔墙防火封堵构造防火性能应以室内受火面分级，室内侧受火面以i表示。分级及指标值见表5。表5室内标准升温曲线下层间和隔墙防火封堵构造防火性能分级表分级一级二级三级四级耐火完整性EE120(i)E90(i)E60E30(i)耐火隔热性I1120(i)190(i)160(i)130(i)耐火防烟雾性SS120S90(i)S60(i)S30(i)耐火时间（t）min120t90t<12060t<9030t<606试验装置6.1 组成试验装置由试验炉、位移适应性试验装置、标准安装框架和测量仪器组成。6.2 试验炉6.2.1试验炉除应符合GB/T9978.1-2008第5.2条的规定外，还应符合下列规定：a）试验炉体的规格尺寸，应满足至少竖向两层、横向两跨幕墙单元的安装条件；b）试验炉体应与标准安装框架支撑连接构造。6.2.2试验炉应具备提供室外火灾温度条件和室内火灾温度条件的能力。6.3 位移适应性试验装置6. 3.1位移适应性试验装置应具备承载所试验样品在垂直幕墙面板方向运动过程中保持平动的能力。7. 3.2位移适应性试验装置的运动能力，应至少满足往复运动幅度50Onim的能力。8. 3.3位移适应性试验装置应具备运动频率10个循环min,每个往复循环间停留4s的能力。6.4 标准安装框架6. 4.1标准安装框架应采用耐高温隔热，密度为（1200±400）kgn厚度为（200±50）mm的XX度刚性支承结构。7. 4.2用于安装整体构造、层间防火构造及防火封堵构造的标准安装框架，应具备与试验炉可靠连接构造，并可拆卸和可组装。6.5 测量仪器6.5.1试验所用温度测量仪器及其布置应分别符合GB/T9978.1-2008中5.5.1和8.1的规定。6.5.2试验炉内压力测量仪器及其布置应分别符合GB/T9978.1-2008中5.5.2和8.2.1的规定。6.5.3温度、压力测量仪器的精度应符合GB/T9978.1-2008中5.6的规定。6.5.4用于测量热通量的热流计应满足量程0kwm2-50kwm最大允许误差±5%、视场角180。±5oo6.5.5用于测量位移适应性的位移计的精度不应低于满足满量程的1%,且不应低于0.2mmo6.5.6用于测量试件贯穿缝隙的缝隙探棒或棉垫，应符合GB/T9978.1-2008中5.5.5的规定。6. 5.7用于测量背火面火焰持续时间的秒表精度不应低于0.1s。7试验条件6.1 环境条件6.1.1 检测设备应该位于室内，保证不受外部气候条件，XX雨雪和风沙的影响。6.1.2 检测设备应该满足在试验过程中，不断提供燃烧所需的空气和燃气，并将试验过程中产生的燃烧废气排出。6.1.3 试验室应具有充足的操作空间、具备完善的消防安全设备配置和保险措施。6.1.4 试验室应具备有效的排烟排热以及烟尘处理措施，防止对人员造成伤害。6.2 试验温度荷载7. 2.1室外火灾温度条件7.2. 1.1对于室外侧受火试验，依据GB/T26784-2011第4.2.2条的规定，试验炉内的热电偶测得的炉内平均温度，按式（1）对其进行监测和控制：T=660（1-0.687e<32f_0.313”血）+4（1）式中：J试验进行到时耐火试验炉内的平均温度，单位为摄氏度（C）O/试验开始前耐火试验炉内的初始平均温度，要求为5°C40C,单位为摄氏度（°C）。L试验进行的时间，单位为分钟（Inin）。7.3. 1.2。取值为20时，室外标准升温曲线见图5。图5室外标准升温曲线图7. 2.2室内火灾温度条件7. 2.2.1对于室内侧受火试验，依据GB/T9978.1-2008第6.1.1条的规定，试验炉内的热电偶测得的炉内平均温度，按式（2）对其进行监测和控制：T=3451g（8+1）+20（2）式中：一试验进行到匕时耐火试验炉内的平均温度，单位为摄氏度（）。L试验进行的时间，单位为分钟（min）。7.2.2,2室内标准升温曲线见图6。1200温度9时间，min图6室内标准升温曲线图7.2.3炉温偏差要求按室内标准升温曲线和室外标准升温曲线试验时，炉内实际升温曲线与标准曲线的偏差，应分别满足GB/T9978.1-2008第6.1.2条和GB/T26784-2011第4.L3条的规定。7.3 试验压力荷载试验炉的炉内压力及允许偏差，应符合GB/T9978.1-2008第6.2条的规定。7.4 试验条件应用7.4.1防火玻璃幕墙的防火性能应进行整体构造的室内和室外温度条件的试验。7.4.2普通玻璃幕墙的防火性能应进行层间防火构造的室内和室外温度条件的试验。1.1.1 4.3金属与石材幕墙的防火性能应进行防火封堵构造的室内温度条件的试验。8样品及安装1.1.2 1整体构造样品8.1.1 整体构造样品，除其直接受火区域的高度方向应至少包括一个典型层高、直接受火区域宽度方向应至少包括两个典型跨度区域外，尚应满足以下规定：a）室内火灾荷载试验，除直接受火区域外，样品的上部和侧部应向外扩展至少50OnInl的宽度，且扩展后的样品边缘处于自由非约束状态。当部分防火裙墙构造位于直接受火区域之外时，其位于受火区域之外的部分可作为50Omm的一部分。当全部防火裙墙构造位于直接受火区域之外时，保留全部防火裙墙构造；b）室外火灾荷载试验，样品除直接受火区域外，不需要向外扩展。当直接受火区域对应室内侧包8.1.2 整体构造的防火性能检测，样品数量应满足下列规定：a）室内火灾荷载试验，需要1个整体构造样品；b）室外火灾荷载试验，需要1个整体构造样品。8.1.3 整体构造样品，应与实际应用一致，包括框架体系、面板体系、连接固定组件、密封体系、表面处理以及必要的可能影响试验结果的配件等，且应满足下列规定：a）室内火灾荷载试验，当样品设计有层间防火封堵构造时，应包含层间防火封堵构造；当样品设计有隔墙防火封堵构造时，应包含隔墙防火封堵构造；b）室外火灾荷载试验，当样品设计有防火裙墙构造时，应包含防火裙墙构造，可不包括层间防火封堵构造；c）样品因试验需要而存在切割的部位，应采用A级耐火材料对切割部位进行密封。8.1.4 整体构造样品的典型测试部位见图7,其中Zl、Z3、Z5为室内侧区域，Z2为室外侧区域。测试项目应满足以下要求：1标准安装框架；2防火胶；3防火岩棉；4密封填堵；5钢框；6防火玻璃a）无裙墙构造说明：1标准安装框架；2防火胶；3防火岩棉；4密封填堵；5裙墙；6钢框；7防火玻璃b）有裙墙构造图7整体构造样品的典型测试部位示意图a）整体构造样品的典型测试部位，包括直接受火区域（Zl区或Z2区）及其扩展区域的框架、面板、层间防火构造及隔墙防火封堵构造等；b）室内火灾荷载试验，除典型测试区域的耐火完整性外，尚应测试Z2区耐火隔热性及耐火热通量，Z3区、Z5区耐火隔热性，以及层间防火封堵和隔墙防火封堵构造的耐火防烟雾性；c）室外火灾荷载试验，应测试Zl区耐火完整性、耐火隔热性及耐火热通量。8.1.5 整体构造样品的安装见图7所示，并应满足以下要求：a）室内火灾荷载试验时，样品应按实际应用状态，与标准安装框架连接固定，并以室内侧作为受火面；b）室外火灾荷载试验时，若样品室内侧设计有层间防火构造的，应按实际应用状态，安装防火裙墙构造，可不安装层间防火封堵构造，并以室外侧作为受火面。8.2层间防火构造样品8.2.1 层间防火构造样品，应按实际应用中的规格尺寸确定，至少应包括两个完整面板区域的层间防火构造，并且应满足以下要求：a）室内火灾荷载试验，当部分防火裙墙构造位于直接受火区域之外时，其位于受火区域之外的部分应保留。当全部防火裙墙构造位于直接受火区域之外时，保留全部防火裙墙构造；b）室外火灾荷载试验，当直接受火区域对应室内侧包含层间防火构造时，样品应包括完整的防火裙墙构造。8.2.2 层间防火构造的防火性能检测，样品数量应满足下列规定：a）室内火灾荷载试验，需要1个层间防火构造样品；b）室外火灾荷载试验，需要1个层间防火构造样品。8.2.3层间防火构造样品，应与实际应用一致，且应满足下列规定：a）样品防火裙墙构造部位，应至少包括框架、面板、连接固定、防火隔热构造、表面处理以及必要的可能影响试验结果的配件等构造；b）样品层间防火封堵构造部位，应至少包括连接固定、防火隔热材料构造及防火密封处理等构造;c）当样品的框架因试验需要而存在切割的部位，应采用A级耐火材料对切割部位进行密封处理。8.2.4层间防火构造的典型测试部位见图8所示，其中Zl为室内侧区域，Z2为室外侧区域。测试项目应满足以下要求：说明：1标准安装框架；2防火胶；3防火岩棉；4密封填堵；5裙墙；6框架；7玻璃图8层间防火构造典型测试部位示意图a）层间防火构造样品的典型测试部位，包括直接受火区域的框架、面板、层间防火构造等；b）室内火灾荷载试验，除典型测试区域的耐火完整性外，尚应测试Z2区、Z5区耐火隔热性，以及层间防火封堵构造的耐火防烟雾性；c）室外火灾荷载试验，应测量ZI区耐火完整性及耐火隔热性。8. 2.5层间防火构造样品的安装见图8所示，并应满足以下要求：a）室内火灾荷载试验时，样品应按实际应用状态，与标准安装框架连接固定，并以室内侧作为受火面；b）室外火灾荷载试验时，应按实际应用状态，安装防火裙墙构造，可不安装层间防火封堵构造，并以室外侧作为受火面。8.3防火封堵构造样品8.3.1防火封堵构造样品，应按实际应用中的规格尺寸确定，至少包括一个完整面板区域的封堵构造。当无实际应用尺寸要求时，应满足以下要求：a）层间防火封堵构造样品的水平方向长度，不应小于L2m；b）隔墙防火封堵构造样品的竖直方向长度，不应小于3.2m。8.3.2层间或隔墙防火封堵构造的防火性能检测，样品数量应满足下列规定：a）层间防火封堵构造试验，需要1个样品；b）隔墙防火封堵构造试验，需要2个样品。8.3.3层间或隔墙防火封堵构造样品，应与实际应用一致，且应满足下列规定:a）应至少包括连接固定、防火隔热材料构造及防火密封处理等构造；b）样品存在切割的部位，应采用A级耐火材料对切割部位进行密封处理。8. 3.4防火封堵构造的典型试验部位见图9所示。试验项目应满足以下要求：图9防火封堵构造典型测试部位示意图a）防火封堵构造样品的典型测试部位为防火封堵构造区域；b）应采用室内火灾荷载试验，测试防火封堵构造位于试验炉外侧部位的耐火完整性、耐火隔热性及耐火防烟雾性。9. 3.5防火封堵构造样品的安装见图9所示，并应满足以下要求：a）层间防火封堵试验，样品应按实际应用状态，与标准安装框架连接固定，并以室内侧下部区域作为受火面；b）隔墙防火封堵试验，样品应按实际应用状态，与标准安装框架连接固定，并以室内侧两个样品之间的区域作为受火面。9试验9.1试验前准备试验开始前，应做如下准备工作：1）清场，保证试验区域内没有与试验无关的人员，防止发生人身伤害。2）检查测试箱体内部的温度传感器及压力传感器，确认传感器的工作状态。3）检查楼板往复运行性设宴设备及位移传感器的工作状态。4）检查燃烧器的状态，确保燃烧器及燃料供应正常。5）试验样品的安装，检查并确认样品的安装条件满足测试要求。6）核定升温曲线类型。样品设计为室外防火时，应采用室外标准升温曲线；设计为室内防火时，应采用室内标准升温曲线。9.2试验程序9. 2.1位移适应性试验9. 2.1.1检查层间防火封堵构造和/或隔墙防火封堵构造的封堵构造缝尺寸是否满足正常使用状态下的设计要求。9. 2.1,2按设计要求的封堵构造缝宽度设定封堵构造缝的最大宽度%z（1.5*Cn）和最小宽度n（0.5*）,并运行设备以保证设置有效；设备设置过程中，防火封堵构造若失效，则试验终止。9. 2.1.3记录过程信息，以及所有运动距离数据信息，精确到0.2m.10. 2.1.4按IO个循环min,共400个循环，进行试验。9.2.1.5记录循环次数、运动距离及样品状态，并确定是否继续进行耐火试验。9.2.2耐火性能试验9.2.2.1启动点火装置，监测和记录炉内温度和压力变化。当试验炉内热电偶记录到的平均温度达到50C时，开始计时。同时，所有观察及测量系统应开始工作。9.2.2.2试验开始后，每10s读取一次炉内热电偶温度，并保证平均测量值与标准温度曲线之间的偏差满足要求。9. 2.2.3试验开始后，每10S读取一次炉内压力值，并保证炉内压力满足要求。10. 2.2.4试验开始后，实时观察试件状态并按下列规定进行记录：a）每IOS读取炉内及炉外测量点位的温度；b）背火而窜出火焰的持续时间，同时记录窜出火焰的位置；C）背火面出现贯穿至试验炉内的缝隙，直径为（25±0.2）mm的探棒可以穿过缝隙进入试验炉内，或者直径为（6±0.1）mm的探棒可以穿过缝隙进入试验炉内且可以缝隙长度方向移动不小于150mm时的时间，同时记录裂缝的位置和试件破坏形式（包括面板破碎、面板脱落、框架塌落、封堵构造开裂或脱落等）；d）背火面棉垫在30S内是否被点燃并记录被点燃的时间及位置；e）背火面任意一点温度最大温升超过180,平均温升超过140的时间；f）热流计的读数达到5kWm10kWm15kWm20kW及25kW的时间及试验结束时的热流计的读数;g）背火面幕墙密封部位及防火封堵构造部位目测或辅助监测设备发现烟雾的时间。9. 2.3试验的终止试验过程中，发生下列任意一种情况，即可终止试验：a）继续试验可能威胁到人员安全，或者损坏仪器设备；b）试验过程中试件破坏，或者达到判定准则规定；c）委托方提出要求中止试验。10试验结果及判定9.1 1判定准则9.1.1 1耐火完整性判定以所有典型测试部位的最低耐火极限，作为样品失去耐火完整性的时间。试验过程中样品发生下列现象之一时，即认为失去耐火完整性：a）背火面出现持续达10s以上的火焰时；b）试件背火面出现贯穿至试验炉内的缝隙，直径为（6±0.1）nun的探棒可穿过缝隙进入试验炉内且探棒可以沿缝隙长度方向移动不小于15OnIn1；C）试件背火面出现贯穿至试验炉内的缝隙，直径为（25±0.2）廊的探棒可穿过缝隙进入试验炉内；d）背火面棉垫被点燃。9.1.2 2耐火隔热性判定以所有典型测试部位的最低耐火极限，作为样品失去耐火隔热性的时间。试验过程中样品背火面最大温升超过180°C,或平均温升超过140°C时，即认为失去耐火隔热性。9.1.3 3耐火辐射性判定以所有典型测试部位的最低耐火极限，作为样品失去耐火辐射性的时间。试验过程中样品背火面热通量密度达到委托方要求时，即认为失去耐火辐射性。9.1.4 4防烟雾性判定以所有典型测试部位的最低耐火极限，作为样品失去耐火防烟雾性的时间。试验过程中样品背火面密封或封堵构造部位出现烟雾时，即认为失去耐火防烟雾性。10. 2试验结果表不10.1.1 一般规定试验结束后，分别按耐火完整性、耐火隔热性、耐火辐射性及耐火防烟雾性，记录样品丧失性能的时间，将其取整数至分钟，不足1min或恰好1min的时间舍弃，作为对应性能的耐火时间。试验结果表示应符合表6的规定。表6位移适应性结果表示封堵构造缝最小封堵构造缝最大封堵构造缝试验后状态w,lljlWltinWltall损坏口未损坏口注：在位置记录构造缝尺寸及位移信息，口位置记录试验后样品状态。10.2.3耐火完整性结果试验结果表示应符合表7的规定。表7耐火完整性试验结果表示受火面曲线类型失效类别耐火时间室外侧口室内侧口室外标准升温曲线口室内标准升温曲线口6探棒缝隙超限口25mm探棒缝隙超限口连续火焰口棉垫被点燃口××min注：在表格中口位置对试验信息勾注，并在X部位填写时间（单位为分钟）。10.2.4耐火隔热性结果试验结果表示应符合表8的规定。表8耐火隔热性试验结果表示受火面曲线类型失效类别耐火时间室外侧口室内侧口室外标准升温曲线口室内标准升温曲线口最高温度超过180C平均温度超过140××min注：在表格中口位置对试验信息勾注，并在X部位填写时间（单位为分钟）。10.2.5耐火辐射性结果试验结果表示应符合表9的规定o表9耐火辐射性试验结果表示受火面曲线类型失效类别耐火时间室外侧口室内侧口室外标准升温曲线口室内标准升温曲线口热流量密度kWm2×Xmin注：在表格中口位置对试验信息勾注，并在填写试验结果，X部位填写时间（单位为分钟）。10.2.6耐火防烟雾性结果试验结果表示应符合表10的规定。表10耐火防烟雾性试验结果表示受火面曲线类型失效类别耐火时间室内侧口室内标准升温曲线口出现烟雾口××min注：在表格中口位置对试验信息勾注，并在X部位填写时间（单位为分钟）。10.3结果判定应依据耐火时间和受火面进行综合判定。设计为室内、室外双侧防火的样品，每一侧应单独判定。判XX果应符合表1表5中的代号表达形式。若对设计为室外侧防火的样品采用了室内标准升温曲线，则需要在报告中注明。11试验结果应用11.1 一般规定11.1.1 试验结果可以直接应用于采用同等试验条件测试的、具有相同构造的样品。11.1.2 采用室内火灾荷载试验的样品测试结果,可直接应用于具有相同构造且采用室外火灾荷载试验的样品。11.1.3 采用相同火灾荷载试验的样品测试结果,可直接应用于具有相同构造且防火性能等级要求低的样品。11.2 幕墙整体的应用11.2.1 构造相同，仅在测试样品的宽度和高度方向上进行外延扩展的样品。11.2.2 构造相同，仅在测试样品整体向室内或室外倾斜10°以内的其他样品。11.3 框架结构的应用11.3.1 其他构造不变的条件下，当横梁与立柱的构造符合以下情况时，试验结果可以适用：a）横梁和/或立柱的间距缩小的：b）横梁和/或立柱的壁厚增加不超过1.5倍的；c）木质横梁和/或立柱的型材宽度增加不超过2倍的，以及非木质横梁和/或立柱的型材宽度增加不超过L25倍的;d）木质横梁和/或立柱的型材高度增加不超过4倍的，以及非木质横梁和/或立柱的型材高度增加不超过1.5倍的；e）当横梁与立柱的90°直角连接形式变更为80°-100°之间角度连接形式的。11.3.2 其他构造不变的条件下，当横梁与立柱的材料符合以下情况时，试验结果可以适用：a）不锈钢材质的横梁和/或立柱变更为结构钢的；b）木质横梁和/或立柱的增加了表面处理的。11.3.3 其他构造不变的条件下，当横梁与立柱的固定形式符合以下情况时，试验结果可以适用：a）横梁和/或立柱的固定件由铝/铝合金变更为钢质的；b）在不影响其他构造的情况下，固定件的尺寸增加的。11.4 面板系统的应用11.4.1 其他构造不变的条件下，当非透明面板符合以下情况时，试验结果可以适用：a）面板的宽度和/或高度缩小的；b）面板的厚度增加的；c）面板背部的隔热材料厚度增加的；d）面板水XX/或竖直方向固定距离缩小的；e）石膏板变更为硅酸钙板的；f）矿棉板表面由无覆层变更为铝箔覆层的。11.4.2 同一厂商生产且组分不变，当玻璃面板种类符合以下情况时，试验结果可以适用：a）单层防火玻璃变更为中空防火玻璃的；b）单层中空防火玻璃变更为夹层中空防火玻璃的；c）无镀膜中空防火玻璃变更为有镀膜中空防火玻璃的。11.4.3 同一厂商生产且组分不变，当玻璃面板规格尺寸符合以下情况时，试验结果可以适用：a）面板宽度和/或高度尺寸缩小的；b）框架系统满足强度要求时，面板厚度增加的。11.4.4 玻璃面板的镶嵌材料，当符合以下情况时，试验结果可以适用：a）非压缩状态下，密封胶条的截面面积缩小的；b）密封胶的宽度缩小的。11.5 层间防火构造及防火封堵系统的应用11.5.1 同类的矿棉板，当符合以下情况时，试验结果可以适用：a）矿棉板表面无覆盖层增加了铝箔覆盖层的；b）矿棉板同等压缩条件下，密度增加的；c）矿棉板的压缩率增加的。11.5.2 封堵构造缝，当符合以下情况时，试验结果可以适用：a）缝隙深度值增加的；b）缝隙公称宽度值缩小的。11.5.3 防火封堵材料保护层，当封堵保护层由无钢片增加钢片时，试验结果可以适用。12试验报告试验报告至少应包括下列内容：a）检测机构的名称和地址，报告编号和日期；b）委托信息，包括委托单位名称、地址、联系人、联系人电话，委托日期及类别等；c）试件信息，包括试件的名称、生产单位、规格尺寸、防火构造设计等基本信息，以及试件立面、节点剖面、各类材料配置等设计信息;d）试验信息，包括试验时间、依据、设备、试验人员、审核以及批准人员、试验单位盖章等;e）试验结果信息，包括试验采用的标准升温曲线类型、试验失效类别、试验耐火时间等；f）试验结论信息，包括试验结果等级判定。
