电务公司QC成果-减少工程试验时间PDCA循环.docx

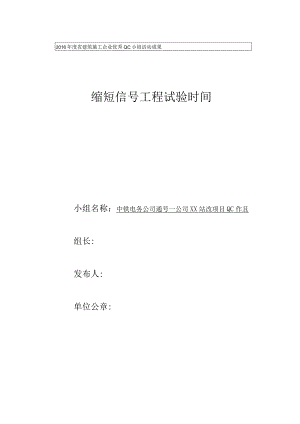

2016年度省建筑施工企业优秀QC小组活动成果缩短信号工程试验时间小组名称：中铁电务公司通号一公司XX站改项目QC作且组长:发布人:单位公章:目录一、工程概况1二、小组概况2三、选择课题4四、现状调查5五、设定目标6六、原因分析7七、确定要因8八、制定对策12九、对策实施13十、效果检查17十一、巩固措施及标准化18十二、体会及今后打算19一、工程概况我单位负责施工的省XX市XX火车站信号改造工程属于既有线改造工程。XX站是百年老站，作为晋北群众出行的重要通道，随着群众出行需求的日益增加和铁路安全等级的不断提升,XX站原有的运输基础设施已陈旧老化，站场平面布局已难以适应客车安全和运输组织的需要。该站改工程是2015年太原铁路局的重点工程,共涉及138组道岔,信号机179架,轨道电路多，连锁条件复杂，安全隐患大，信号联锁试验阶段对轨道电路的试验是工作中的重点。二、小组概况1、小组资料小组名称中铁三局电务公司XX站改项目部QC小组课题名称缩短信号工程试验时间小组类型现场型组长XX小组登记日期2015年1月20日课题登记日期2015年1月21日小组注册编号2015-01-01课题注册编号DW2015-01-01小组成员9人活动起止时间2015年1月至2015年5月活动次数10次接受TQC教育情况48小时序号姓名性别年龄职称组内职务1男42高级工程师组长2男36高级工程师副组长3男30中级工程师组员4男23助理工程师组员5男27助理工程师组员6男24助理工程师组员7男24助理工程师组员8男24助理工程师组员9男24助理工程师组员制表：XX审核：XX制表日期：2015年1月22日2、工作计划工作计划进度日程表讽进度15年1月下旬15年2月上旬15年2月中旬15年2月下旬15年三月上旬15年3月中旬15年3月下旬15年4月上旬15年4月中旬15年4月下旬15年5月上旬选择课题-P现状调查一>>设定目标>原因分析>要因确认制定对策.实施ADA对策C效果检查>A巩固措施总结打算注：计划进度实际进度>制表：XX审核：XX制表日期：2015年1月22日完成日期：2015年5月20日三、选题理由二、面临困难业主要求XX站改的施工总工期为120及11、2015年1月22日，通过现场勘察计算，整）个工期耗时13。天，按照既定施工计划和进度，三、选择课题无法满足业主要求。2、经过紧急会议讨论，在工程其他环节无法缩短工期的情况下，要满足施工组织要求，信号试验阶段必须缩短IO天工期。制表：XX复核：王茂林制表日期：2015年2月5日四、现状调查2015年1月21日至2015年1月31日，小组对各试验项目计划耗时做了调查，编制了影响试验进度的调查表:影响试验进度调查表试验项目工程量单位耗时（分钟）总耗时（天）轨道电路40信号机点灯电路179架155道岔联动138组203继电器约900个33试验项目频数（天）频率累计频率轨道电路407878信号机点灯电路5987道岔联动35.593继电器35.598监理检查0.5199要点开通0.51100合计52100制表：XX复核：XX制表日期：2015年2月5日影响试验阶段施工进度问题排列图制表：XX复核：XX制表日期：2015年2月5日由上图可见，影响试验阶段施工天数的主要因素是轨道电路的试验，占用试验阶段78%时间，是影响试验时间的关键因素，问题的症结所在。五、设定目标按照业主要求工期，需要缩短10天的试验时间，最初预算试验阶段花费时间为52天，通过对各个试验部分分析，设定目标为：将试验时间降低到42天以下。试验耗时对照表所用天数制图：XX复核：XX2015年2月2日目标设定依据:轨道电路占用实验阶段78%的耗时，如果我们采取措施，将这项施工项目的施工时间缩短25%,40*25%=10天，就可以实现，这在理论上是可行的。六、原因分析针轨道电路试验耗时长的问题，我QC小组召开专题会议进行讨论，并且从人、机、料、法、环五个方面进行分析，找到了以下八个末端因素，并绘制出了以下的因果分析图。电源供电不稳定素质低制作工艺复杂测量错误率高模拟盘制作耗时长补偿电容计算复杂室内机柜配线检查速度慢雨雪天气影响设备参数箱盒配线检查速度慢化优道电路标准化不彻底'调试方法不合理天气因素!性能差轨道 电 路 耗 时 长制图：XX复核：杨双川日期；2015年2月10日七、确定要因根据以上因果分析图所确定的八个末端因素，XX和李明志绘制了如下图所示的要因计划表：要因计划表序号末端原因确认内容确认方法确认标准负责人计划完成日期1箱盒配线检查速度慢单个箱盒配线检查速度是否达标抽检工班人员箱盒配线检查速度是否达标单个方向盒安装配线是否小于5分钟。2015年2月2日2室内机柜配线检查速度慢室内机柜配线检查速度是否达标询问技术主管负责人单个机柜配线用时是否小于8小时。2015年2月2日3标准化不彻底施工流程是否严格遵守技术指导书现场检测工班人员操作是否规范比对作业指导书各类规定，抽查施工人员操作步骤是否完整，规范。2015年2月3日4电源供电不稳定监测单位时间内设备供电电压电流。现场检测电压公差小于土1.5V,电流公差小于±0.06Ao2015年2月8日5模拟盘制作耗时长模拟盘制作耗时是否超标询问专项技术人员模拟盘制作耗时小于2±0.5夭.2015年2月663V化轨道电路调试方法不合理单股轨道电路调试耗时是否超标。现场检测单股轨道电路调试耗时低于1.5小时/股。2015年2月6日7补偿电容计算复杂单个补偿电容计算耗时是否超标计时验证单个补偿电容计算用时低于5分钟/个。2015年2月8日8雨雪天气影响设备参数温度和湿度变化时，轨道电路设备参数变化是否超标史查验设备说明书，咨询厂家。温度、湿度变化对设备影响在误差范围内。2015年2月10日制图：XX复核：李明志日期：2015年2月10日现根据要因计划表进行要因确认：确认一：箱盒配线检查速度慢XX站轨道电路较为复杂，所用轨道电路电缆型号种类较多，屏蔽方式也多种类，配线方式由于各操作工人经验和以前的业主要求不同，所预留额头，预留线长短均有差异。我们针对配线问题的检查,做了抽样调查，并做了问题统计表。配线统计表方向盒名称发现问题预留额头备用芯线紧线螺丝灌胶1-20号HZ402440-60号HZ6116I1.o-130号HZ5014170-190号HZ4105220-240号HZ5003制表：李欢复合：李明志制表日期：2015年2月10日根据该抽样表格，方向盒的配线合格率仅74%,共有约600个方向盒需要检查，平均每个方向盒检查需要五分钟，即总共需要耗时为50个小时,平均纠正一个方向盒需要15分钟算,50*0.26*3=39小时，共合约10个工作日。结论：主要因素确认二：室内机柜配线检查速度慢本次QC活动针对室内机柜配线问题,请教于专项技术主管李峰,一起对现场设备进行分析，所用为交大微联主控设备和继电器，机柜为标准的11*10排列机柜，且现场检查发现，所有预配电缆标签标识明确，对比设计图验证后，均按图纸要求位置排列。由此机柜配线检查问题困难度较低。确认整个机柜配线检查耗时低于36小时。室内机柜共12架，平均每架耗时3小时。结论：非要因确认三：标准化不彻底确认过程：1月24日QC小组成员杨双川、王茂林对4个工班测量工具进行调查，对工班人员作业过程观察和对其从业资格证进行检验。检验了包括所用工具和实际操作两部分。结论为各工班测量工具均使用材料部门统一配备的世达SATA工具50米长纤维卷尺，而且经质检部门检测认定，符合测量标准。所有人员都能熟练进行作业,并且都是经过专业培训，持证上岗。在操作中严格执行作业指导书。标准化作业不彻底情况极少存在。结论：非要因确认四：电源供电不稳定确认过程：2月8日，小组就电源供电不稳定进行验证，由XX和XX对电源供电的6个轨道电路进行电压和电流记录，进行了每15分钟一次，共三小时的抽样监测。根据记录表，电压电流误差均未超过规定值，试验样本中，电源供电稳定。结论：非要因确认五：模拟盘制作耗时长。确认过程：2015年2月22日，我QC小组对模拟盘制作耗时问题进行调查，主要询问了负责该项任务工程师的李彦明，得到关于模拟盘的功能和制作方法。根据李工程师的介绍，模拟盘主要是用于对轨道电路室外部分的模拟，用二极管沟通道岔表示电路，白炽灯泡表示信号机灯，用三合板制作施工现场图，制作过程简单，可保证在18个小时内完成，且根据物质部提供的消息，二极管跟白炽灯数量充足。结论：非要因确认六：3V化轨道电路调试方法不合理轨道电路试验是整个试验阶段非常重要的一环，也是占用试验时间比较多的一部分，XX站改项目中计划用于轨道电路试验的时间是8至10天，共46股，所占比重较大，而我们面临问题是调试方法笨拙，仪表不能发挥效率，在几次预调试中，所耗费时长均高于1.5小时/股，3V化轨道电路调试需要工作经验相当丰富者才能胜任，我们面临的是，高级工程师数量不足，这给实施造成困难。结论：主要因素确认七：补偿电容计算复杂确认过程：1月28日小组召开讨论会，就计算过程复杂导致计算结果易出错展开讨论，分析计算环节的漏洞与缺陷。在计算电容的步长时，首先应依据ZPW-2000A调整表及测得的轨道区段长度查出补偿电容的型号和数量，再根据现场测量轨道区段长度的数据以及平面图载频配置来计算步长和半步长。电容定测计算过程复杂且大量涉及人工数据计算，计算结果极易出错，造成反复计算花费大量时间，平均每个电容计算花费时间为14分钟，严重影响定测效率，同时也会影响后期的电容位置标记的准确性。结论：主要因素97的一 X1.LQG 1116SAG *673ml63B610" ni64G l075nZpw-2000调整表平面图载频配置图确认八：雨雪天气影响设备参数。确认过程：我们查阅补偿电容说明，发现所采用的补偿电容参数如图:二、电气特性1、容量：33F±5%2、额定电压：16OV DC3、损耗角正切值；tg 90×104三、使用环境1、空气温度：-4085C2、空气相而湿度：100%(25'C)3、大气压力：不低于JSKpa(海拔高度不超过2S00m)4、周围无存注和引起曝炸应验的气体.；55Hz,如速度喝道为30ms根据参数，在日常的雨雪天气对电容的稳定性影响微乎其微。远远小于规定误差。结论：非要因要因确定经过以上末端因素，我们找出了造成实验阶段耗时长的主要原因为：1、箱盒配线检查速度慢2、3V化轨道电路调试方法不合理3、补偿电容计算复杂八、制定对策对上述三个要因，小组积极采取应对措施。详见下面对策表:要因总结表序号主要原因对策目标措施实施地点实施时间负责人1箱盒配线检查速度慢人员优化将单个箱盒配线检查速度提高到3.5分钟每个。1.制作检查标2、检查标准培3、多组人员同时检查现场2015.3.23到2015.3.27宋忐强XX23V化区段轨道电路调试方法不合理改善调试方法，提高试验速度单股道调试速度提高到60分钟每股道。反复试验，确定调试办法。请教高工，学习经验现场2015.3.15到2015.3.23杨双川李明志3补偿电容计算方法复杂编写软件程序代替手工计算单个补偿电容降低到5个/分钟。1、组织技术人员制作软件。2、用前期定测数据进行验证。技术室2015.3.20到2015.4.2XXXX制表：杨双川复核：李明志制表日期：2015年2月13日九、对策实施实施一：配线检查时，所需技术含量较低，普通技术人员单独可以作业，但由于每个人的专业技术水平不同，所参与工程项目中，业主要求也不同，检查时各自标准也不同。为了防止返工现象，我们QC小组根据业主的要求标准，制作了检查标准，和统计表格，并且发放到技术员手中，同时，集中进行了培训，使统计和试验同步进行，这样可以利用同一个天窗时间，实现了多组人员同时进行试验作业。方向盒配线检查标准”I、福式天蒙耳合对糜妥采基叁厘与,WA爻三嬖超M装修W超轨更开箜.，2 *ax<E I. >872 %3W8ftie1. *iS*屎 次助,含原女装统英离J!E法3. r.ats*j7.52aea.正浅 g一政.台泊.延寓 交三国篇有H以上的何隹.IS止蚱.1- ta¾e.融税金E关可将芟总g. 5j. ss 与. 捷?固迁完麻W氢铲蚤三 二N焚巫.S3txS=CS-5Sfc-S.2. ««5 上或' 慢司*S的U心=板W打大？L岩止初分体誉收.=-t5S JBftitA板5 aassff为cw电大住st二注度关子C*复包寿二 *>. SSZS CXBioo).«H-aa 5t*K3U1.*>e.*Si. SSSt,X力.尊会及善灌rJ3lW. 入否飞三会自首更境暑子丈滑活吴三堂W矣F:。'要注M全五城至尹,二N受工.基、K手上K名三n WUii.三WNSr,*5CH*=s：£S 102：.至：X复6=3WSM ss>=e- ±r<ar,三得保如曾垦日止电爱下支?!笑,a»i电或柒三安全.：诏幺电送加入过亡灵河上皿双侬9r,8S%蚣.CI* SM÷IStii CX1OD.ic:4tf¾Mr门、A1.盒舌手ICW艮、S1t笊子£W农Ir夹安鱼名巧费身,*V!、安爱W ：久E；a:.wwmEua?!EaRia G-uF =统一N0鼻；u a今内受效果检查：单个方向盒配线检查耗时由原来的5分钟减少到3分钟每个，提高40%的施工效率。方向盒纠正速度从原来的15分钟每个,降低到8分钟每个，提高46%.使配线检查总耗时由原来的八8天，减少到3天以内。实现了所设定的目标。实施二：轨道电路的试验，轨道电路的作业采用室内外联调，由室内送电到轨端，测试人员监察电压变化，并且由室内进行调试，针对调试方法不合理，小组在3月15日通过对3V化轨道电路的细致研究及反复测试，最终确定了调试方法：采用先从轨道电路的相位角调起,即先保证相位正确，再进行轨道电压调整，并对分路残压进行测试,保证轨道电路可靠工作。一般受端电抗变压器变比的选用根据轨面生锈情况确定，使用1：2.2（即II、13）；送端轨道变压器根据调整表可先调到15V左右，轨面电压调整到3-6V,二元二位继电器端电压调整值维持标准即可。技术人员调试（一）技术人员调试（二）轨道电路曲线图对策实施效果:通过改变调试方法后，提高了试验效率，3月19日使3V化轨道电路安装、调试一次成功。调试效率提高57%,。从原来的80分钟每股道减少到35分钟。总耗时从原来的七7天，减少到了4天。达到了目标值实施三：针对区间补偿电容定测计算过程复杂导致计算结果出错率高的问题，3月20日组长XX组织小组成员讨论开始着手对补偿电容软件的设计。首先由XX和XX对软件功能进行设定，要求设计的软件能够符合现场实际需求，自行计算并进行相关数据筛选，以达到根据不同区段频率、不同长度自动生成补偿长度、电容数量、步长、半步长等数据。其次由XX针对软件功能进行设计思路分析，将软件格式、功能分配、运行设计、数据库结构设计和出错处理设计等各项功能做了详细的规划。根据软件的功能设定和设计思路，在软件中人工输入了轨道电路调整表中的大量参数，作为基础数据库，然后结合微软exce1.的if函数（判断函数）与1.ookup函数（查找筛选），对数组形式的1.OOKUP函数在数组的行或列中查找指定值，最后返回该数组的最后一行或列中相同位置处的值，完成自动生成补偿长度、电容数量、步长、半步长等数据。最后，进行测试过程，首先对软件的每个功能逐一试验，以检验是否能够到达我们设定的目标功能，其次是对软件生成数据的正确性进行检查。我们邀请业主代表一起对不同频率、不同长度的轨道电路进行数据对比，经反复试验发现软件生成的数据与我们人工查表计算得到的数据完全一致，达到设计要求和业主肯定。软件编制过程软件编制图片效果检查：通过软件计算代替人工查表计算，大大减少了计算标记电容位置的用时，单个电容计算耗时从原来的14分钟每个，降低到1.5分钟每个，补偿电容整体定测从计划耗时27天减少到实际耗时19天，并且将准确率有原来的94%提高到了100%,降低了返工率。十、效果检查1、课题完成情况：通过开展本次活动，XX站改项目试验阶段的花费的时间从原来预计的52天，减少到了35天，减少了大量的时间成本。节省了三万余元的经济成本。并且在作业过程中，培养了21名新入职的技术人员，使之能从事基本的施工作业，并且在完成专业技能考核时大部分都考核优良，均值达到91.8分。制图：XX复核：李明志日期：2015年5月10日2、经济效益：在提高试验阶段效率的QC活动中，不仅节省了17天的工期，更无形中节省了3万余元的经济效益，其中节省工天数为17（天）X1.1.（人）=181工天，设备主要包括调相器50台约合一万元。本次QC活动未产生活动投入，总共节省投资约3.17万元。节省材料：调相器200元/台X50台=IoOoo元节省工天：120元/工天X181工天=21720元节省天窗点15个：共计12000元合计：10000元+21720元=43720元3、社会效益通过此次QC活动，有效缩短了信号试验时间，确保了XX站改按期完工，赢得了建设单位、监理方等各方好评，为公司在太原铁路局赢得了敢打硬仗、善打硬仗的良好信誉。十一、巩固措施及标准化1、本次QC活动形成的作业指导书以及标准化试验方法增强了解决问题的经验，已归纳整理并纳入项目部技术标准，包括在施工调试过程中的各部数据及电气指标都可以作为下次施工的经验。2、形成补偿电容计算的软件做为后续施工项目的标准软件，并且在通号一公司进行普及。2015年5月12B,通号一公司组织了“电脑计算补偿电容法”专题培训，共21位技术人员参会。参加学习者均体会到电脑软件计算补偿电容的便利快捷，解决了一直让技术人员头疼的问题，目前该技术现已应用于连盐铁路项目。十二、总结和下一步打算开展QC活动后，我QC小组进行了QC知识和专业技能进行了综合性考试，并且实现了综合测试成绩优良的目标。XX站改项目QC知识考试成绩统计表1051009590858075QC小组考试成绩统计表理论基础知识2015年大同站改项目部 QC小组考试成绩统计表 实操部分2015年大同站改项目部 QC小组考试成绩统计表 平均制图：XX复核：XX日期：2015年10月5日通过开展QC活动,我们对小组综合素质进行自我评价,评价表如下:由图可知，我QC小组在团队精神、执行力、质量意思、分析能力、QC知识方面的素质均有很大提高。通过开展QC活动，为企业提高工程质量、降低成本创造效益起到了良好的带头作用，通过小组成员共同学习、互相切磋，提高了员工素质，塑造充满生机和活力的企业文化。2、下一步打算：我们下一次活动的课题为提高方向盒的安装效率。
