8960操作指南.ppt

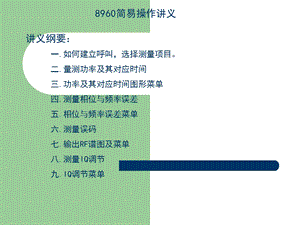

8960简易操作讲义,讲义纲要：一.如何建立呼叫，选择测量项目。二.量测功率及其对应时间 三.功率及其对应时间图形菜单 四.测量相位与频率误差 五.相位与频率误差菜单 六.测量误码 七.输出RF谱图及菜单 八.测量IQ调节 九.IQ调节菜单,测试项目,通过8960可以测试的项目有14个:,Transmit PowerPower vs TimePhase&Frequency ErrorEGPRS Modulation AccuracyOutput RF SpectrumIQ TuningGSM Fast Bit ErrorGSM Bit ErrorGSM Analog AudioGSM Decoded AudioGPRS Bit ErrorGPRS Block ErrorEGPRS SRB Bit ErrorFrequency Stability,常用的测试项目有5个:,Transmit PowerPower vs TimePhase&Frequency ErrorOutput RF SpectrumGSM Bit Error,A.建立呼叫,具体步骤：1.按下蓝色的SHIFT键。2.按下绿色的Preset键。3.连接移动台。4.打开移动台并等待其稳定。5.在移动台上按下1，2，3.然后按下send.6.检查Active Cell Status（活动信元状态；）域中是否显示Connected。如显示证明已连接，我们可进行下一部动作。,一.如何建立呼叫，选择测量项目,实际操作,配置cable loss:按,然后按(RF IN/OUT Amptd offset),增加频点并修改对应的cable loss值.,System config,F5,配置Basestation:按,然后按(operating mode),选择”Active cell(GPRS)”;按(BCH parameters),设置cell power为-60dbm.,在耦合天线旁开机并拨号“112”，使手机和8960建立连接。屏幕显示“connected”,Call setup,F1,F7,B.选择测量项目,如图，黑色的方框表明发射功率测量结果已经显示在下方的测量窗口中，而相位和频率误差测量结果显示在上方测量窗口中。,灰色的方框表明正在进行测量，但未显示结果。,具体步骤：1.按下Measurement selection(测量项目选择)键。2.突出显示一个测量项目，并按下旋钮。3.可重复1.2步骤，以添加测量项目。,Measurement selection,F8,F9,F10,Transmit Power,按，选择“Transmit Power”，进入发射功率测试界面。按，选择Band。按，选择Channel。按，选择Level；即可从屏幕上读出对应的功率值。重复上面三步，直到测试完所有需要测试的项目。,Measurementselection,二.量测发射功率及其对应时间,1.用移动台建立一个呼叫。2.按下Measurement selection.3.选择Power vs Time测量4.按下Power vs Time Setup键。5.按下Measurement Setup键。6.按照测量情况的需要设定测量参数，包括：Measurement Timeout=10S7.按下Measurement Offsets(测量项目偏移量)，输入所需要的时间偏移值。,所显示的屏幕显示脉冲串是否位于Mask(模板)中（通过或失败），宽带载波器的Transmit Power(发射功率)，Upper Limit Margin(上限)以及Lower Limit Margin(下限).10.按下Return to pvt Control(返回PVT控制)。11.按下Change View(更改视图)。12.按下Numeric1 of 2键，查看偏移量1至6的测量结果，或者Numeric 2 of 2键。查看偏移量7至12的测量结果。,13.按下Graph（图形）,显示上行链路脉冲串的完整图形。,Pass/Fail(通过或失败)指示器,整个模板通过测量，则会显示Pass，否则显示Fail.,可放大图形的各个部分，方法是：按下Full(完整)，Rising Edge（上升沿），Falling Edge(下降沿)，Useful(有用)，还可按下Graph Control(图形控制)，来控制其标记或改变轴的值。,四.功率及其对应时间图形菜单,可按照如图所示调出自己需要的数据及图形,测量相位与频率误差,1.建立呼叫。2.按下Measurement selection(测量项目选择)。3.选择Phase&Frequency Error(相位与频率误差)。4.按下Phase&Freq.setup(相位与频率设置)。典型的相位与频率误差测量结果如图：,6.按下Change View(更改视图),按下Graph，访问峰值与相位误差图,Pass/Fail,峰值相位误差，RMS相位误差和频率误差Pass/Fail,典型的峰值相位误差有上图所示，显示绿色表示测试通过，否则显示红色。,五.相位与频率误差菜单,按照如图所示进行操作，可得到相应的图形及参数，以方便分析不良,六.测量误码,测量误码需注意，移动台必须配备SIM卡。具体步骤：1.建立呼叫。2.按下Measurement selection(测量项目选择)。3.选择 Bit Error(误码)测量。4.按下Bit Error Setup(误码设置)。5.按照测量情况需要设置测量参数，包括：Measurement Timeout=13S,观察减少信元功率的操作是如何影响误码率的,七.测量输出RF谱图,测量输出RF谱图具体步骤：1.建立呼叫。2.按下Measurement selection(测量项目选择)3.选择Output RF Spectrum(输出RF谱图)4.按下ORFS Setup(仪器设置)5.按下Measurement Setup(测量项目设置)6.按照测量项目的需要设定测量参数，包括：Measurement Timeout=20S 7.按下Modulation Frequencies(调制频率),并为调制生成的ORFS设置所需的偏移频率.8.按下Switching Frequencies(切换频率),并为切换生成的ORFS设置所需的偏移频率.9.按下Close Menu(关闭菜单)10.按下Return to ORFS Control(返回ORFS控制)11.按下Change View(更改视图),12.按下Modulation Numeric 1 of 3(3页调制数字的第一页),将显示调制表生成ORFS中前8个位置的测量结果。可以查看其他14个位置的测量结果，方法是按下Modulation Numeric 2 of 3(3页调制数字的第二页)或Modulation Numeric 3 of 3(3页调制数字的第三页)。注意与屏幕显示的30KHZ BW Power相对应，以dB为单位的数字即为结果。,13.按下Swiching Numeric(切换数字)，可显示切换生成的ORFS的测量结果。因切换生成的ORFS的测量结果如图所示。,14.按Graph(图形)，然后按Modulation(调制)，访问 由调 制条形图生成的ORFS.,如上所示黄色条形代表各偏移量，中心频率以红色竖线显示。,15.按下Switching(切换)，访问切换条形图生成的ORFS.,如上所示，蓝色条形代表各个偏移量，红色竖线代表中心频率。,16.按下Modulation and Switching(调制和切换)，访问合并的ORFS条形图。,由调制和切换图形生成的合并ORFS如上所示，调制偏移量以黄色显示，切换偏移量以蓝色无显示，中心频率以红色竖线显示。,输出RF谱图图形菜单,具体步骤如下：,1.按下Measurement selection(测量项目选择)2.选择IQ Tuning(IQ调制)测量3.按下右下方的More(其他)键，以显示Call Parms(呼叫参数)屏幕4.按下Receiver Control(接收机控制)，并选择Manual(手动)。5.按下(F11)键，并从移动台设定所期望的功率电平。6.按下IQ Tuning Setup(IQ调节设置)7.按照测量项目的需要设定测量参数，包括：Multi-Measurement Count=50Trigger Source=Immediate8.开启移动台并将其设置为发射一组全0.,八.测量IQ调制,需要注意的是：仅可以对处于测试模式，并且发射全1或者全0的移动台执行这一测试量。,结果会显示在如下IQ Tuning(IQ调制)屏幕上。注意，当移动台发射一组全0时，载波偏移处于+67.708Hz,9.更改移动台上的设置，使其发射一组全1.,结果会显示在IQ Tuning(IQ调制)屏幕上。注意移动台发射一组全1时，载波偏移处于-67.708Hz.,10.按下Graph(图形)，访问IQ调节条形图。,具体的IQ调节图形如上所示。在显示屏上，代表各个偏移量和载波频率（Fc）的条形以黄色显示。,九.IQ调节图形菜单,The End,
