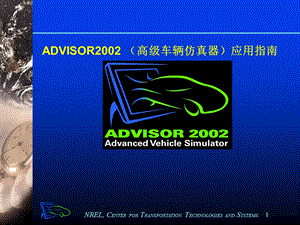

advisor2002使用指南.ppt

ADVISOR2002（高级车辆仿真器）应用指南,ADVISOR 简介,ADVISOR(Advanced Vehicle Simulator,高级车辆仿真器)是由美国可再生能源实验室NREL(National Renewable Energy Laboratory)在 MATLAB和 SIMULINK 软件环境下开发的高级车辆仿真软件。该软件从 1994 年 11 月份开始开发和使用,最初是用来帮助美国能源部 DOE(Department of Energy)开发某混合动力汽车的动力系统,随后功能逐渐扩展,目前最新的正式版本 ADVISOR2002 可以对传统汽车、纯电动汽车和混合动力汽车的各种性能作快速分析,是世界上能在网站上免费下载和用户数量最多的汽车仿真软件。由于该软件通过大量的实践被证实具有较好的实用性,现在世界上许多生产企业、研究机构和高校都在使用该软件做汽车仿真方面的研究。,ADVISOR的使用流程,仿真参数的输入,通过这个界面,可以输入汽车的各种参数以对汽车进行定义。界面左侧为汽车相关图像信息,右侧为相关操作区域,图像信息的显示随着用户操作的不同会有相应变化。图中界面左上方为汽车的结构示意图,标识了汽车的整个动力传动系统结构和能量的传递方向,单击图中的每个汽车部件都会弹出一个对话框,通过它可以读取已经存储的部件数据,也可查看或编辑相应的 m文件;左下方为发动机或传动系统的某个总成的性能曲线,可以根据自己的需要通过下拉菜单选择要显示的其中一种曲线,图中所示即为发动机在不同转速和转矩下消耗的能量曲线。最后,用户可以将定义好的汽车文件进行保存,以便以后仿真时可直接调用。,仿真参数的设置,通过这个界面可以选择试验方案和设定仿真初始条件。界面右侧上方可以设置仿真条件,如道路循环、时间阶跃、循环次数、初始条件等,道路坡度、是否交互仿真以及是否进行加速度测试和爬坡能力测试为可选项,用户可以根据需要进行选择;右侧下方可以对最多3个部件参数进行灵敏度分析,有助于研究这些参数对汽车性能的影响,为汽车的设计提供参考。界面左侧为道路循环相关信息,左侧上方为所选道路循化的轨迹曲线。,查看仿真结果,通过实例介绍ADVISOR的使用过程,实验：基于Advisor的纯电动汽车动力性能仿真,一、仿真模型的建立1.蓄电池的仿真模型建立2.电机仿真模型的建立3.整车仿真模型的建立,通过实例介绍ADVISOR的使用过程,二、整车动力性能仿真,1.整车技术参数,2.循环工况的选择当前评价整车性能的循环工况主要有ECE-EUDC,UDDS和HWFET，我国主要以ECE-EUDC循环工况为主。循环周期为1225s，行驶距离为10.93km，最大行驶速度为120km/h平均速度为32.1km/h，最大加速度为1.05m/s2，最大减速度为-1.39m/s2,根据整车技术参数修改脚本文件,由所给条件需要修改VEH_、MC_、ESS_三个M文件。VEH_文件修改如下：（在源文件VEH_EV1定义上做相应修改）veh_glider_mass=1126kg%vehicle width=1480mm%vehicle height=1480mm（源文件为英尺，需要转换为英尺。一英寸=2.54厘米）%veh_wheelbase=260mmMC_文件修改：MC_文件可选择软件自带的MC_AC124_EV1_draft文件进行仿真ESS_文件修改：ESS_文件可选择软件自带的ESS_NIMH60_OVONIC文件进行仿真,导入脚本文件,仿真结果,说明,在此期间，我只是初步认识了软件ADVISOR的使用方法，在此后还要更好的去学习研究！进而在ADVISOR的基础上进行二次开发，充分利用其中现有的大部分模型，仅对少数不符合使用要求的模型进行改造或者重新建模，为我国汽车企业设计电动汽车提供技术支持的产品。,
