    DVP2000使用手册.ppt

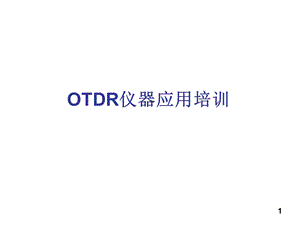

    1,OTDR仪器应用培训,2,内容提要,第一部分 DVP-2000仪器内部菜单设置及测量 界面参数简介第二部分 DVP-2000的仪器使用方法第三部分 客户现场遇到的疑问解答,3,第一部分 菜单设置及测量界面介绍,熟悉DVP-2000的键盘设置(Setup)菜单文件(File)菜单帮助(Help)菜单测量显示界面(Result)介绍,4,DVP-2000的键盘,5,设置(Setup)菜单,按下功能键F1进入设置菜单测量(test)参数设置,6,测试(test)设置菜单,包含三部分参数测量参数:设置测量曲线的相关参数。例如:波长、脉宽、量程、探测时间和平滑等。这些参数的设置直接影响了测量曲线的测量正确性。门限参数:用于测量曲线的结果分析,即事件点筛选显示的门限值距离调节参数:设置折射率和散射系数,7,设置(Setup)菜单,从测试(test)设置菜单的第一项按Enter键进入系统(sys)设置菜单两菜单通过Enter键可相互切换,8,文件(File)菜单,按下功能键F2进入文件菜单文件菜单中的选项可使用户对待存储的曲线做注释,便于以后对比查找等,9,文件列表,在文件菜单选中第一项:文件操作导出按Enter键打开文件列表,10,帮助(help)菜单,按下功能键F4进入帮助菜单,11,用户手册,描述了DVP-2000的简单操作方法,12,关于DVP-2000,对我们做产品维护最重要的信息就是产品序列号、DSP版本号和软、硬件版本号,13,测量显示界面(Result),按下功能键F3回到主测量界面大家应该记住测量结果显示区中各项表示的含义,14,第二部分 DVP-2000的仪器使用方法,使用前注意事项被测光纤接入仪器的步骤和方法光纤连接引起的测量迹线故障说明参数设置不恰当引起的曲线问题光接口的清洁维护,15,使用前注意事项,无论在任何情况下,都不得将OTDR的光接口及连接在该光接口上尾纤的末端对着操作者本人或其他人员的眼睛。否则可能使被照射者的视力产生损伤,甚至失明!OTDR使用大功率半导体激光器,其出纤功率很高足以伤害人的眼睛,在使用时应特别注意。正确的使用方法是在仪器完全断电的条件下方可摘下OTDR光接口的防尘罩。安装好测量尾纤然后开机进行操作,测量结束后应先关闭仪器,然后再旋下尾纤,立即旋上防尘罩。,16,被测光纤接入仪器的步骤和方法,请按如下方法正确清洁被测光纤接头并接入仪器无水乙醇棉签清洁接头端面。清洁接头柱体。重复1、2一次并风干,检查端面上已清洁并没有棉花纤维残留。旋开DVP-2000光接口保护盖。插入连接器,将定位销对准仪器接头的定位口。旋紧螺丝。,17,光纤连接引起的测量迹线故障说明1,产生的原因:连接器型号不符连接器端面损坏有几个接头靠近测量端解决方法:更换连接器减少接头使用手动衰减模式测量,当出现起始点饱和时,可以修改测量模式为手动衰减模式,用户自行判断衰减量,在一定范围内可以改善饱和。,18,光纤连接引起的测量迹线故障说明2,产生的原因:连接器清洁不良连接器老化 解决方法:清洁连接器更换连接器,19,光纤连接引起的测量迹线故障说明3,产生的原因:连接不可靠连接器对位偏定位销未对准连接器清洁不良解决方法:重新连接更换连接器清洁连接器,20,光纤连接引起的测量迹线故障说明4,该现象与3现象基本相同产生的原因:连接不可靠连接器对位偏定位销未对准无连接解决方法:重新连接更换连接器,21,参数设置不恰当引起的曲线问题1,该部分主要表现在测量范围选择不恰当而引起的问题(1)长度范围设置过长,22,参数设置不恰当引起的曲线问题2,(2)长度范围设置过短,23,光接口的清洁维护,在不使用时应立即盖上防尘盖,24,法兰处接头清洁方法,若清理端面后曲线仍不正常,请按如下步骤清理法兰:(1)旋下防尘帽,25,法兰处接头清洁方法,(2)旋下固定圈,26,法兰处接头清洁方法,27,法兰处接头清洁方法,(3)用无水酒精清洗光纤接头,清洗完毕后装上即可,28,第三部分 客户现场遇到的疑问解答,抛开仪器故障产生的问题之外,一般客户现场最常见的问题主要集中在OTDR自身曲线显示分析功能上和toolbox使用上这两个部分。OTDR显示曲线出现的故障大部分问题集中在光纤连接上,在之前的第二部分DVP-2000仪器的使用方法一节已经介绍了,现在不再重复赘述。本章节主要讲toolbox使用及RS232链路连接不畅引起的问题。toolbox的主要功能就是升级、批量下载数据、打印、曲线分析。,29,升级过程中的问题,(1)仪器连接失败产生的原因:a.没有将DVP-2000设置成升级状态 b.连接OTDR和PC的串口链路接触不良解决的办法:a.先通过按TABLE键和开关键使DVP-2000进入升级状态 b.检查两根RS232线和串口小盒的连接是否正确、紧密,30,升级过程中的问题,(2)应用程序烧写失败产生的原因:a.黑色串口小盒的状态被播到了comminication(通讯)状态 b.串口小盒的方向接反了 c.从OTDR到串口小盒的串口线路接触不良解决的方法:a.查看串口小盒,将其拨到相应的状态;同时看看其方向是否正确(PC/OTDR)b.将两个RS232线和小盒的所有接头都重新使劲地插一遍,31,升级过程中的问题,(3)Dabort exception!(数据异常中断)产生的原因:a.串口下载已完成,写内部存储器的时候出现异常 b.串口链路松解决的方法:将串口链路插紧,没有别的办法,只能重新升级,偶尔有的时候需要多试几遍,32,通讯过程中产生的问题,除升级功能外用户使用toolbox的其他功能的时候出现问题的原因大多有一定的共性,后面将一起讲一下。在toolbox的使用中,除升级和打印之外的所有其他功能,只要是PC机和OTDR通讯之前,一定要提醒客户必须得先与仪器连接之后才能正常地通讯。注意:很容易被客户忽视的一个问题就是串口连接小盒的方向和状态。在升级的时候要拨到update状态,其余的时候都要拨到communication状态。,33,未与仪器建立连接的现象1,(1)屏幕截图功能中的未连接现象,34,未与仪器建立连接的现象2,(2)传输当前测量曲线时,未与仪器建立连接的错误,35,其他连接错误的现象,这种连接错误指的是在非升级功能中,虽然已经使OTDR和PC机建立了连接,但是却将黑色串口连接器拨到update状态引起的问题。主要影响最大的是批量传输数据文件的过程中,有的时候表现为点击完“下载”无反应,有的时候虽然能得到数据,但是得到的采样数据为直线,即有效数据未能正确传输。见后面的图示。,36,批量传输过程中的错误1,此情况发生在开机的时候就插着串口线,并且连接器拨到了升级状态,此时没有读出存储器的数据,故根本就没有文件可以传输。,37,批量传输过程中的错误2,此时有正确的传输过程,但是所有的过程都是假像,虽然系统存储了正确的文件头信息,但是真正存在存储器里面的曲线数据是读不出来的,原因就是连接器的状态不对。此种情况发生在OTDR开机的时候,并没有连接串口线,而为了批量传输文件,用户自行连接了串口线,但是连接器(小黑盒)的状态设置到了update状态。过程图解如下:,38,批量传输过程中的错误2,图一传输过程,39,批量传输过程中的错误2,图二传输完毕,40,批量传输过程中的错误2,图三选择保存的路径,41,批量传输过程中的错误2,图四选中需要保存的文件存储的过程,42,批量传输过程中的错误2,图五存储完毕,43,批量传输过程中的错误2,图六导出文件,44,批量传输过程中的错误2,在此种情况下图一、图二、图三、图四、图五的现象跟实际使用中,通过正确操作的方法产生的现象貌似没有什么差别,但是真正的问题是通过图六来表现出来的,该图表现为提示用户 还有另外一种情况:不给提示,直接显示曲线,但曲线形态表现为一条直线。导出来的曲线全是直线。,
